Filtr podstawowy CHP4P-003 – 420 bar, G 1/4", 667 l/min 3 mikrony · klasa 6 · 420 bar
Kod: CHP4P-003
Produkty powiązane
Opis szczegółowy produktu

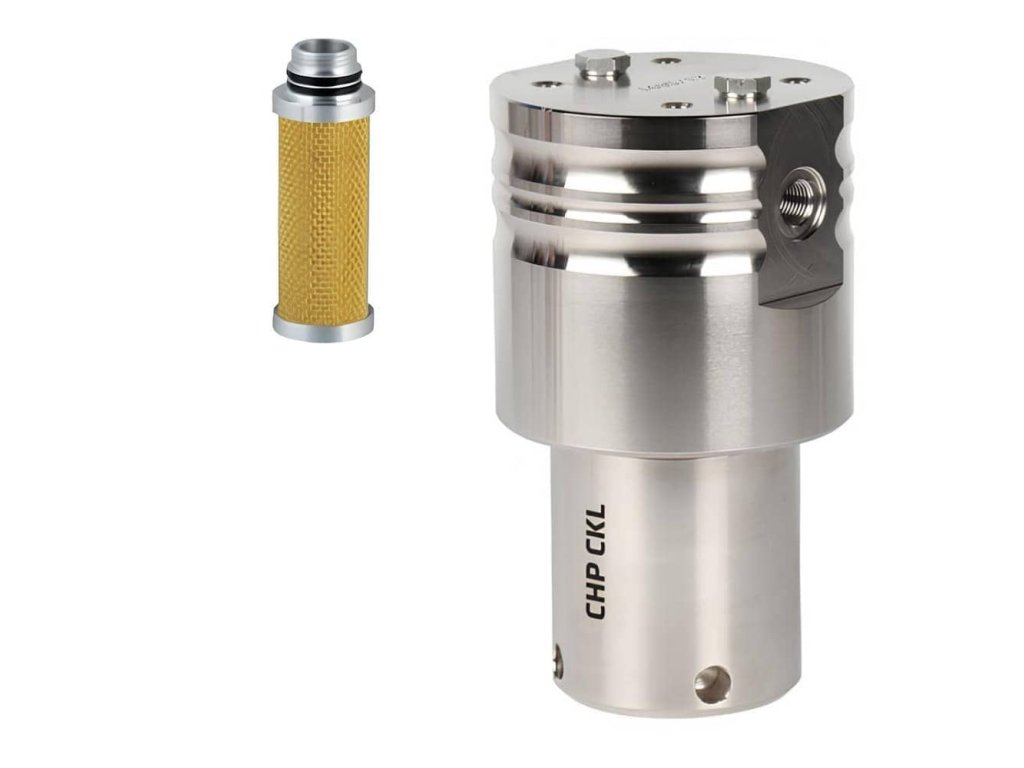

Wysokociśnieniowy filtr podstawowy CHP4P-003 zatrzymuje zanieczyszczenia stałe większe niż 3 µm i ciekłą wodę. Ma gwint G 1/4", przepływ 667 l/min przy 7 bar i ciśnienie robocze do 420 bar.
Należy do serii filtrów wysokociśnieniowych CHP4 i jest jednym z filtrów podstawowych CHP4P: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 1/4" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 667 l/min (40 Nm³/h) |
| Ciśnienie robocze | 420 bar |
| Temperatura robocza | od +1,5 do +65 °C |
| Dokładność filtracji | 3 µm |
| Klasa ISO 8573-1 | 6-x-x |
| Wymiana wkładu | przy spadku ciśnienia 350 mbar, co najmniej raz na 12 miesięcy |
| Wkład | CHPP-003V |
| Materiał | włókna akrylowe i celuloza |
| Korpus | stal węglowa niklowana chemicznie |
| Wysokość A | 182 mm |
| Szerokość głowicy B | 98 mm |
| Największa szerokość C | 104 mm |
| Od górnej krawędzi D | 30 mm |
| Masa | 7,6 kg |
| Spust kondensatu | zamawia się osobno |
| Wylot kondensatu | otwór G 1/4" w dnie |
Korpus i wymiary
Korpus jest ze stali węglowej ANSI A-105 niklowanej chemicznie, armatura i śruby są ze stali nierdzewnej 1.4404, a uszczelnienia z FKM z pierścieniem oporowym z PTFE. Powietrze podłącza się wewnętrznymi gwintami rurowymi w głowicy filtra, kondensat odpływa przez otwór G 1/4" w dnie.
Według producenta: wysokość A 182 mm, szerokość głowicy B 98 mm, największa szerokość C 104 mm i od górnej krawędzi D 30 mm. Masa 7,6 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy wyższym ciśnieniu mnoży się go przez współczynnik korekcyjny, od 100 bar wynosi on 12:
| Ciśnienie (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Przepływ (l/min) | 667 | 2001 | 3335 | 5336 | 8004 | 8004 | 8004 |
Wkład i akcesoria
| Do tego filtra: | |
|---|---|
| Wkład zapasowy | CHPP-003V |
| Spust kondensatu (zamawia się osobno) | TD420M-230VAC, TD420M-24VDC |
| Kątownik na ścianę | CHP-WS |
| Separator wody przed filtrem | separatory cyklonowe CHP |
Gdzie go umieścić
Montuje się go za filtrem zgrubnym lub na początku filtracji, przed filtrem przeciwpyłowym CHP4R lub dokładnym filtrem wstępnym CHP4M.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Wysokociśnieniowe filtry podstawowe CHP4P do 420 bar |
|---|---|
| Wersja: | Podstawowy filtr |
| Ciśnienie: | 420 barów |
| Podłączenie strony: | 1/4" |
| Wymiary: | 182 × 98 × 104 mm |
| Filtracja: | 3 hm |
| Wkład filtra: | CHPP-003V |
| Materiał: | Stal węglowa |
| Odpływ kondensatu: | Bez spustu |
| Temperatura pracy: | +1,5 / +65°C |
| Przepływ: | 667 l/min |
| Klasa jakości - zanieczyszczenia stałe: | 6 |
