Nierdzewny filtr podstawowy IHP4N5-005 – 420 bar, G 3/8", 1167 l/min nierdzewne sitko 5 mikronów · 420 bar
Kod: IHP4N5-005
Produkty powiązane
Opis szczegółowy produktu
Nierdzewny filtr podstawowy z sitkiem IHP4N5-005 zatrzymuje zanieczyszczenia stałe większe niż 5 µm. Ma gwint G 3/8", przepływ 1167 l/min przy 7 bar i ciśnienie robocze do 420 bar.
Należy do serii filtrów wysokociśnieniowych IHP4 i jest jednym z filtrów podstawowych IHP4N5: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 3/8" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 1167 l/min (70 Nm³/h) |
| Ciśnienie robocze | 420 bar |
| Temperatura robocza | od +1,5 do +65 °C |
| Dokładność filtracji | 5 µm |
| Wymiana wkładu | co najmniej raz na 12 miesięcy |
| Wkład | IHPN5-005V |

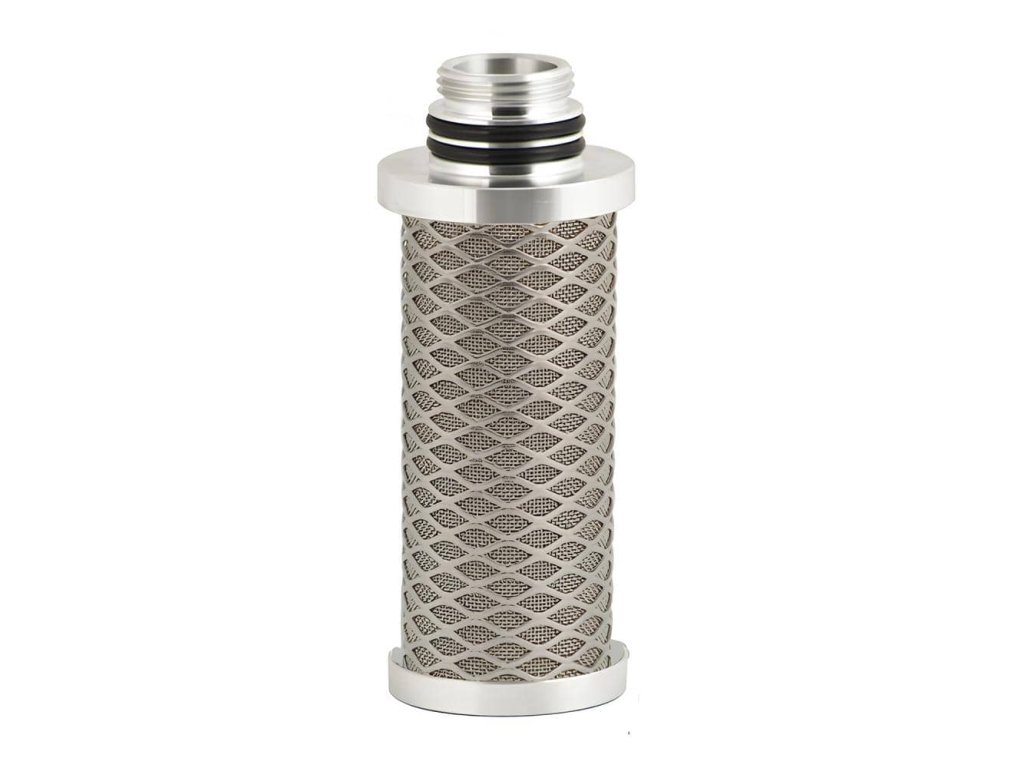

| Materiał | sitko ze stali nierdzewnej 1.4301 |
| Korpus | stal nierdzewna 1.4301, na życzenie 1.4404 |
| Wysokość A | 182 mm |
| Szerokość głowicy B | 98 mm |
| Największa szerokość C | 104 mm |
| Od górnej krawędzi D | 30 mm |
| Masa | 7,9 kg |
| Spust kondensatu | zamawia się osobno |
| Wylot kondensatu | otwór G 1/4" w dnie |
Korpus i wymiary

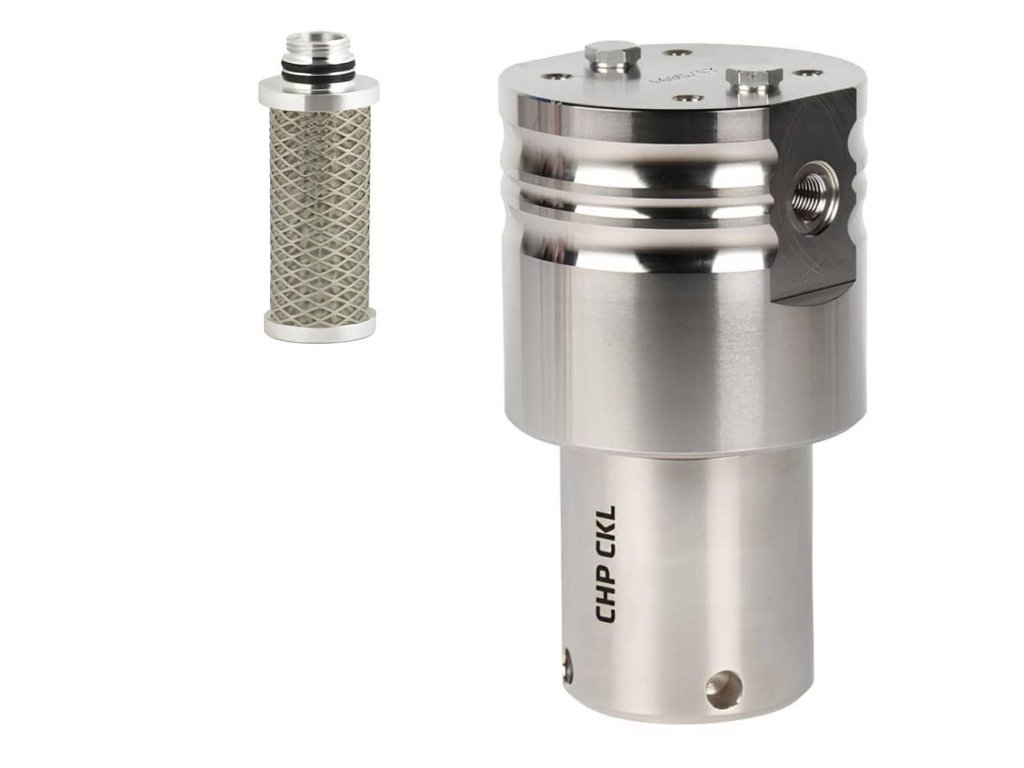

Korpus jest ze stali nierdzewnej 1.4301, na życzenie z 1.4404. Powietrze podłącza się wewnętrznymi gwintami rurowymi w głowicy filtra, kondensat odpływa przez otwór G 1/4" w dnie.
Według producenta: wysokość A 182 mm, szerokość głowicy B 98 mm, największa szerokość C 104 mm i od górnej krawędzi D 30 mm. Masa 7,9 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy wyższym ciśnieniu mnoży się go przez współczynnik korekcyjny, od 100 bar wynosi on 12:
| Ciśnienie (bar) | 7 | 25 | 40 | 64 | 100 | 250 | 420 |
|---|---|---|---|---|---|---|---|
| Przepływ (l/min) | 1167 | 3501 | 5835 | 9336 | 14 004 | 14 004 | 14 004 |
Wkład i akcesoria
| Do tego filtra: | |
|---|---|
| Wkład zapasowy | IHPN5-005V |
| Spust kondensatu (zamawia się osobno) | TD420M-230VAC, TD420M-24VDC |
| Kątownik na ścianę | CHP-WS |
| Separator wody przed filtrem | separatory cyklonowe IHP |
Gdzie go umieścić
Montuje się go za zgrubnym sitkiem lub na początku filtracji, przed filtrem przeciwpyłowym IHP4R lub dokładnym filtrem wstępnym IHP4M.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Powietrzne filtry podstawowe ze stali nierdzewnej IHP4N5 - 5 µm do 400 bar |
|---|---|
| Wersja: | Podstawowy filtr |
| Ciśnienie: | 420 barów |
| Podłączenie strony: | 3/8" |
| Wymiary: | 182 × 98 × 104 mm |
| Filtracja: | 5 µm |
| Wkład filtra: | IHPN5-005V |
| Materiał: | Stal nierdzewna |
| Odpływ kondensatu: | Bez spustu |
| Temperatura pracy: | +1,5 / +65°C |
| Przepływ: | 1167 l/min |
