Hrubé prírubové filtre stlačeného vzduchu BFB so spekanou vložkou
Hrubý filter BFB má vložky zo spekanej mosadze a zachytí pevné častice väčšie ako 15 µm. Je to hrubý predfilter: odstráni väčšie nečistoty skôr, než sa dostanú k jemnejším stupňom, a tie potom vydržia dlhšie.

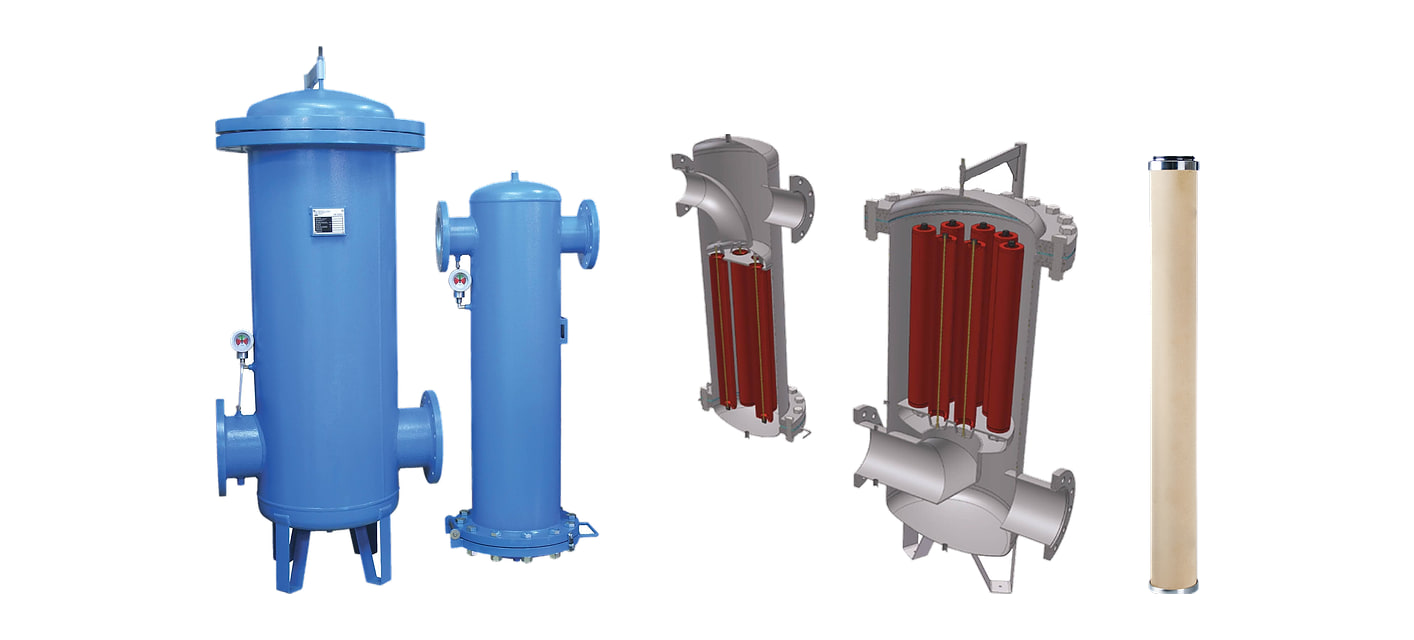

Filter BFB je v 10 veľkostiach s prírubami DN80 až DN300 a prietokom 28 000 až 523 333 l/min pri 7 bar. Je jedným zo stupňov prírubových filtrov BF — teleso je pre všetky stupne rovnaké, líšia sa vložky.
Filtre BFB podľa veľkosti
Veľkosť určuje prírubu, prietok a počet vložiek. Vložka je pre všetky veľkosti rovnaká.
| Filtre BFB a náhradné vložky podľa veľkosti | |||||
|---|---|---|---|---|---|
| Filter | Príruba | l/min pri 7 bar | Nm³/h pri 7 bar | Počet vložiek | Náhradná vložka |
| BFB-0240 | DN80 | 28 000 | 1 680 | 1 | BFB-0240V |
| BFB-0300 | DN100 | 52 500 | 3 150 | 2 | BFB-0240V |
| BFB-0450 | DN125 | 78 333 | 4 700 | 3 | BFB-0240V |
| BFB-0600 | DN150 | 105 000 | 6 300 | 4 | BFB-0240V |
| BFB-0900 | DN150 | 156 667 | 9 400 | 6 | BFB-0240V |
| BFB-1200 | DN200 | 209 167 | 12 550 | 8 | BFB-0240V |
| BFB-1500 | DN200 | 261 667 | 15 700 | 10 | BFB-0240V |
| BFB-1800 | DN250 | 314 167 | 18 850 | 12 | BFB-0240V |
| BFB-2500 | DN250 | 418 333 | 25 100 | 16 | BFB-0240V |
| BFB-3000 | DN300 | 523 333 | 31 400 | 20 | BFB-0240V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosť nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Hrubý filter sa hodí na začiatok filtrácie, kde do vzduchu prichádzajú väčšie nečistoty z rozvodu. Sám osebe dosiahne triedu 7 pevných častíc, olej ani pary nezachytí.
Spekanú vložku možno vyčistiť v ultrazvukovom kúpeli alebo spätným prefúknutím; ako často, závisí od prevádzky. Keď čistenie nestačí, vymení sa za novú.
Kam ho zaradiť

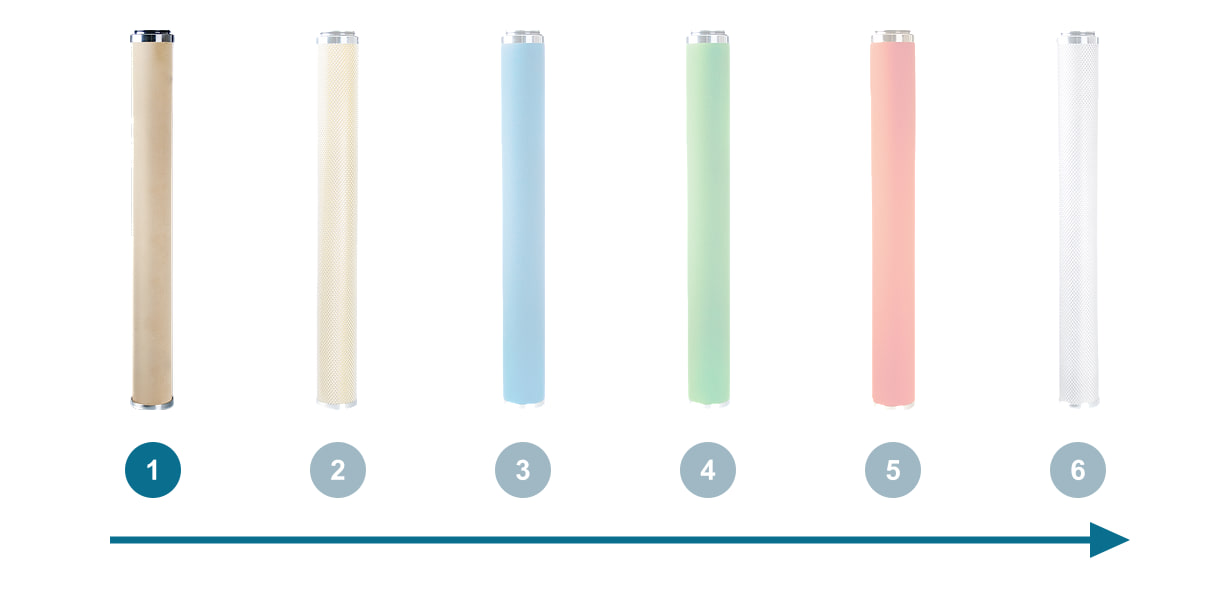

Na začiatok filtrácie, pred základný filter BFP alebo prachový filter BFR.
