Prachové prírubové filtre stlačeného vzduchu BFR
Prachový filter BFR zachytí pevné častice a kvapalnú vodu. Vložky z borosilikátových mikrovlákien zachytia častice väčšie ako 1 µm a vzduch splní triedu 3 pevných častíc podľa ISO 8573-1.

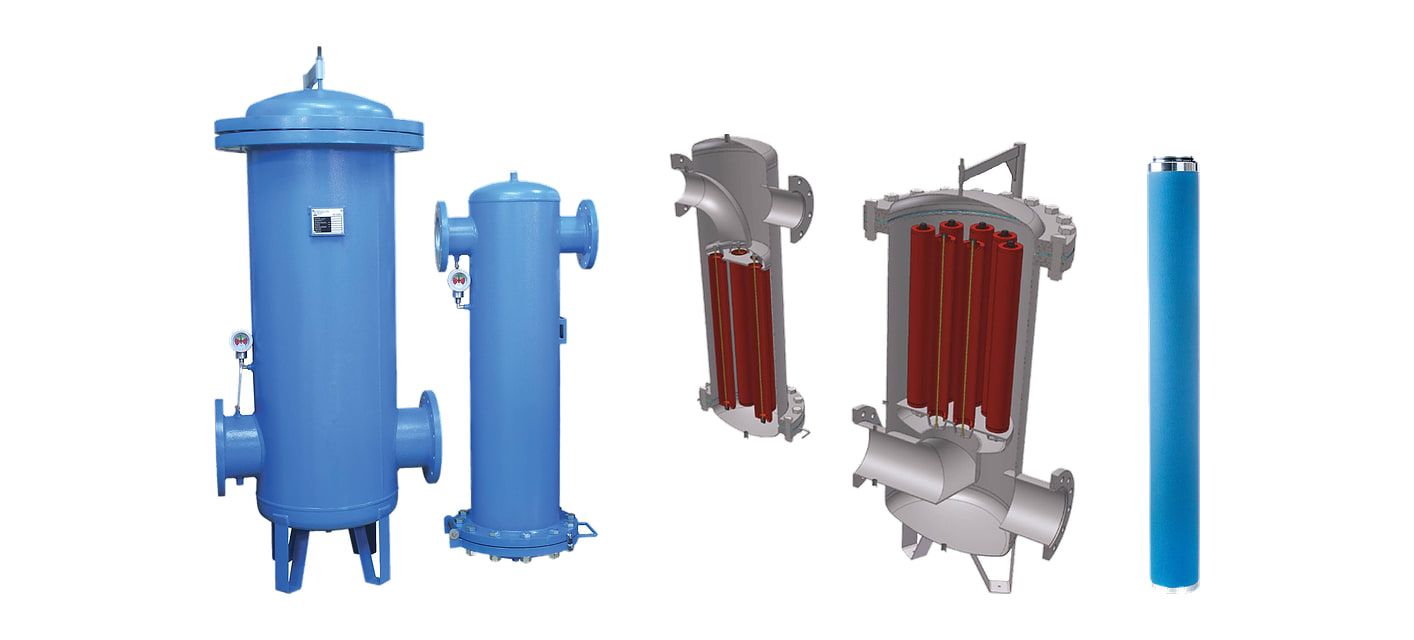

Filter BFR je v 10 veľkostiach s prírubami DN80 až DN300 a prietokom 28 000 až 523 333 l/min pri 7 bar. Je jedným zo stupňov prírubových filtrov BF — teleso je pre všetky stupne rovnaké, líšia sa vložky.
Filtre BFR podľa veľkosti
Veľkosť určuje prírubu, prietok a počet vložiek. Vložka je pre všetky veľkosti rovnaká.
| Filtre BFR a náhradné vložky podľa veľkosti | |||||
|---|---|---|---|---|---|
| Filter | Príruba | l/min pri 7 bar | Nm³/h pri 7 bar | Počet vložiek | Náhradná vložka |
| BFR-0240 | DN80 | 28 000 | 1 680 | 1 | BFR-0240V |
| BFR-0300 | DN100 | 52 500 | 3 150 | 2 | BFR-0240V |
| BFR-0450 | DN125 | 78 333 | 4 700 | 3 | BFR-0240V |
| BFR-0600 | DN150 | 105 000 | 6 300 | 4 | BFR-0240V |
| BFR-0900 | DN150 | 156 667 | 9 400 | 6 | BFR-0240V |
| BFR-1200 | DN200 | 209 167 | 12 550 | 8 | BFR-0240V |
| BFR-1500 | DN200 | 261 667 | 15 700 | 10 | BFR-0240V |
| BFR-1800 | DN250 | 314 167 | 18 850 | 12 | BFR-0240V |
| BFR-2500 | DN250 | 418 333 | 25 100 | 16 | BFR-0240V |
| BFR-3000 | DN300 | 523 333 | 31 400 | 20 | BFR-0240V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosť nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Prachový filter sa hodí ako predfilter pred koalescenčný filter alebo samostatne ako prachový filter za adsorpčnou sušičkou či vežou s aktívnym uhlím, kde zachytí prach z adsorbentu.
Kam ho zaradiť

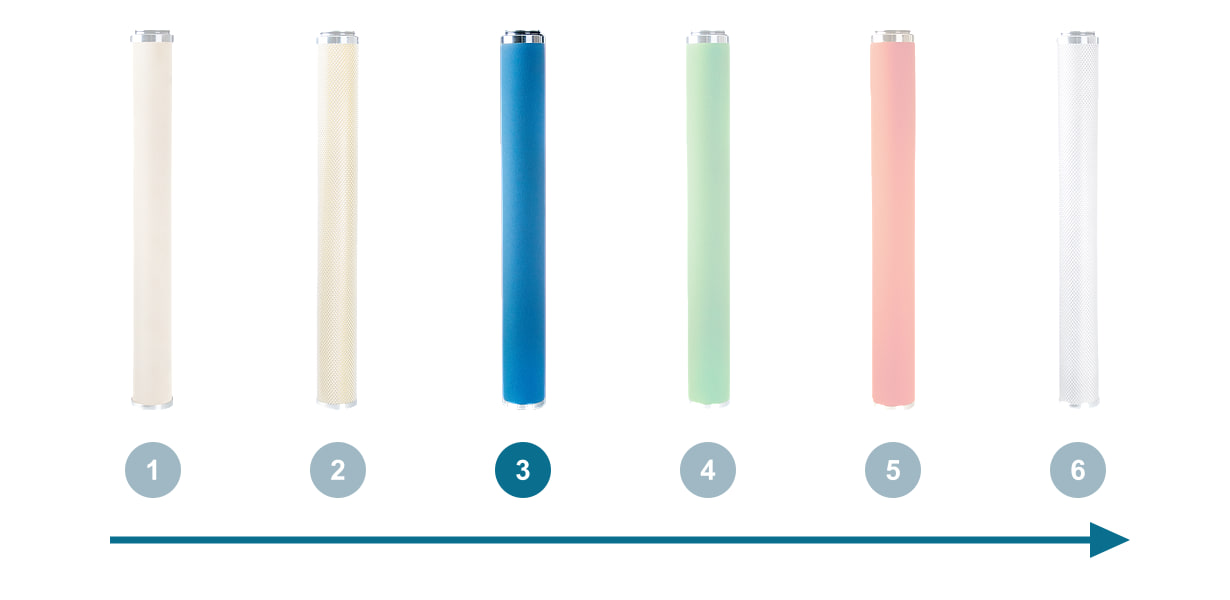

Za základný filter BFP, pred jemný predfilter BFM alebo mikrofilter BFS — alebo za adsorpčnú sušičku.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa menia podľa korekčného faktora.
| Prietok filtrov BFR v l/min podľa tlaku | ||||||
|---|---|---|---|---|---|---|
| Veľkosť (príruba) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| 0240 (DN80) | 17 640 | 24 640 | 28 000 | 38 640 | 45 640 | 59 640 |
| 0300 (DN100) | 33 075 | 46 200 | 52 500 | 72 450 | 85 575 | 111 825 |
| 0450 (DN125) | 49 350 | 68 933 | 78 333 | 108 100 | 127 683 | 166 849 |
| 0600 (DN150) | 66 150 | 92 400 | 105 000 | 144 900 | 171 150 | 223 650 |
| 0900 (DN150) | 98 700 | 137 867 | 156 667 | 216 200 | 255 367 | 333 701 |
| 1200 (DN200) | 131 775 | 184 067 | 209 167 | 288 650 | 340 942 | 445 526 |
| 1500 (DN200) | 164 850 | 230 267 | 261 667 | 361 100 | 426 517 | 557 351 |
| 1800 (DN250) | 197 925 | 276 467 | 314 167 | 433 550 | 512 092 | 669 176 |
| 2500 (DN250) | 263 550 | 368 133 | 418 333 | 577 300 | 681 883 | 891 049 |
| 3000 (DN300) | 329 700 | 460 533 | 523 333 | 722 200 | 853 033 | 1 114 699 |
Vložky, odpúšťanie a údržba
Vložka: borosilikátové mikrovlákna, tlaková strata novej vložky 20 / 40 mbar (suchá / zmáčaná). Vzduch ňou prúdi zvnútra von. Pracovná teplota +1,5 až +65 °C, tlak do 16 bar.
Filter sa dodáva bez odpúšťania kondenzátu. Plavákové, časové a elektronické odpúšťače nájdete medzi odpúšťačmi kondenzátu pre filtre.
Vložky vymeňte najmenej raz ročne alebo pri tlakovej strate 350 mbar. Tlakovú stratu ukáže diferenčný manometer MDA 60.
Náhradné vložky BFR-0240V, odpúšťače a manometer sú v príslušenstve k filtrom BF.
Vložky a príslušenstvo k filtrom BFR
Ventilek radí
Za adsorpčnú sušičku prachový filter. Za adsorpčnou sušičkou môže do vzduchu odchádzať prach z adsorbentu a vložka R ho zachytí skôr, než sa dostane do rozvodu.
- Akú jemnosť má prachový filter BFR?
- 1 µm, trieda 3 pevných častíc podľa ISO 8573-1.
- Zachytí aj olej?
- Nie, zvyškový olej prachový filter neurčuje. Na olej sú jemné predfiltre BFM a mikrofiltre BFS.
- Kedy vložky vymeniť?
- Najmenej raz ročne alebo pri tlakovej strate 350 mbar.
Radenie produktov
Výpis produktov

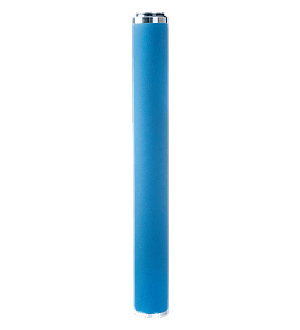

Náhradná vložka BFR-0240V pre prachové filtre BFR všetkých veľkostí, priemer 90 mm, výška 760 mm. Odporúčaná výmena najmenej raz ročne alebo pri tlakovej strate 350 mbar.
Prachový filter BFR-0240 s prírubou DN80 a prietokom 28 000 l/min pri 7 bar zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Pracovný tlak do 16 bar, 1 vložka vo filtri.
Prachový filter BFR-0300 s prírubou DN100 a prietokom 52 500 l/min pri 7 bar zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Pracovný tlak do 16 bar, 2 vložky vo filtri.
Prachový filter BFR-0450 s prírubou DN125 a prietokom 78 333 l/min pri 7 bar zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Pracovný tlak do 16 bar, 3 vložky vo filtri.
Prachový filter BFR-0600 s prírubou DN150 a prietokom 105 000 l/min pri 7 bar zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Pracovný tlak do 16 bar, 4 vložky vo filtri.
Prachový filter BFR-0900 s prírubou DN150 a prietokom 156 667 l/min pri 7 bar zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Pracovný tlak do 16 bar, 6 vložiek vo filtri.
Prachový filter BFR-1200 s prírubou DN200 a prietokom 209 167 l/min pri 7 bar zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Pracovný tlak do 16 bar, 8 vložiek vo filtri.
Prachový filter BFR-1500 s prírubou DN200 a prietokom 261 667 l/min pri 7 bar zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Pracovný tlak do 16 bar, 10 vložiek vo filtri.
Prachový filter BFR-1800 s prírubou DN250 a prietokom 314 167 l/min pri 7 bar zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Pracovný tlak do 16 bar, 12 vložiek vo filtri.
Prachový filter BFR-2500 s prírubou DN250 a prietokom 418 333 l/min pri 7 bar zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Pracovný tlak do 16 bar, 16 vložiek vo filtri.
Prachový filter BFR-3000 s prírubou DN300 a prietokom 523 333 l/min pri 7 bar zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Pracovný tlak do 16 bar, 20 vložiek vo filtri.
