Jemné prírubové predfiltre stlačeného vzduchu BFM na častice a olej
Jemný predfilter BFM je koalescenčný filter na jemné pevné častice, vodu a olejový aerosól. Vložky z borosilikátových mikrovlákien zachytia častice väčšie ako 0,1 µm, drobné kvapky oleja spoja do väčších a zvyškový olej je pod 0,1 mg/m³.

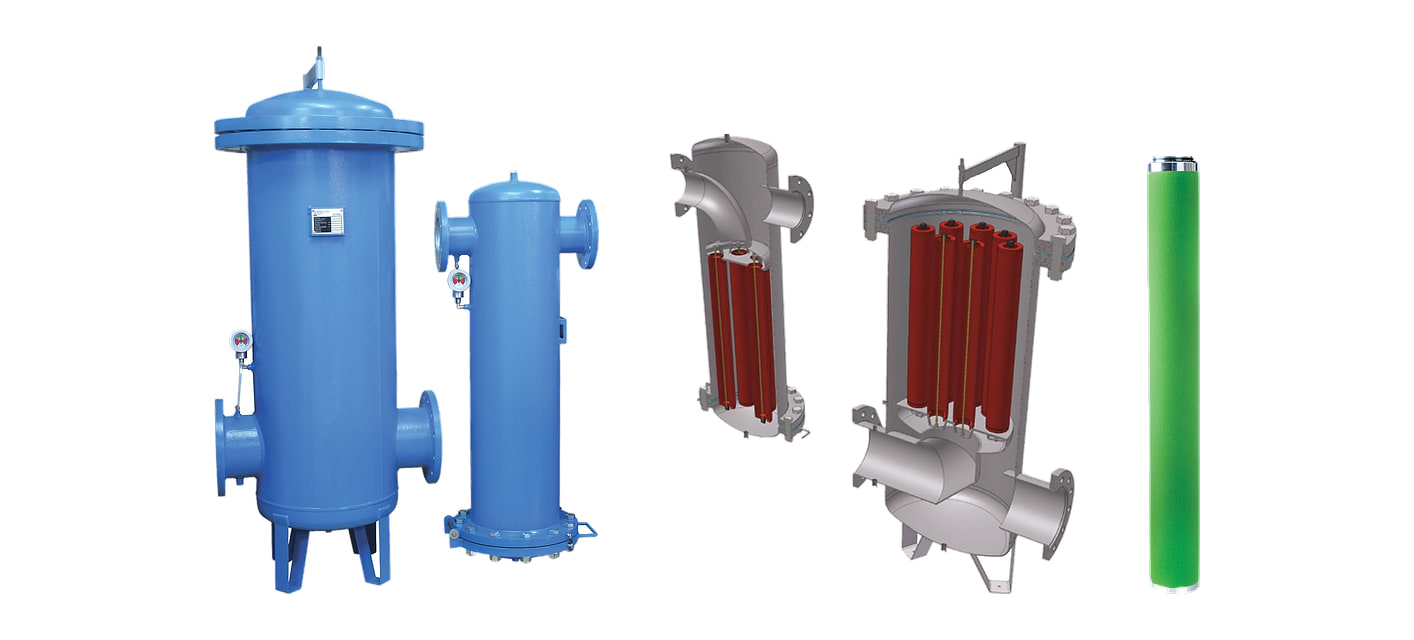

Filter BFM je v 10 veľkostiach s prírubami DN80 až DN300 a prietokom 28 000 až 523 333 l/min pri 7 bar. Je jedným zo stupňov prírubových filtrov BF — teleso je pre všetky stupne rovnaké, líšia sa vložky.
Filtre BFM podľa veľkosti
Veľkosť určuje prírubu, prietok a počet vložiek. Vložka je pre všetky veľkosti rovnaká.
| Filtre BFM a náhradné vložky podľa veľkosti | |||||
|---|---|---|---|---|---|
| Filter | Príruba | l/min pri 7 bar | Nm³/h pri 7 bar | Počet vložiek | Náhradná vložka |
| BFM-0240 | DN80 | 28 000 | 1 680 | 1 | BFM-0240V |
| BFM-0300 | DN100 | 52 500 | 3 150 | 2 | BFM-0240V |
| BFM-0450 | DN125 | 78 333 | 4 700 | 3 | BFM-0240V |
| BFM-0600 | DN150 | 105 000 | 6 300 | 4 | BFM-0240V |
| BFM-0900 | DN150 | 156 667 | 9 400 | 6 | BFM-0240V |
| BFM-1200 | DN200 | 209 167 | 12 550 | 8 | BFM-0240V |
| BFM-1500 | DN200 | 261 667 | 15 700 | 10 | BFM-0240V |
| BFM-1800 | DN250 | 314 167 | 18 850 | 12 | BFM-0240V |
| BFM-2500 | DN250 | 418 333 | 25 100 | 16 | BFM-0240V |
| BFM-3000 | DN300 | 523 333 | 31 400 | 20 | BFM-0240V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosť nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Jemný predfilter BFM sa hodí, keď prekáža olej vo vzduchu a stačí trieda 2 pre častice aj olej. Na najvyššiu čistotu 1-x-1 je mikrofilter BFS a jemný predfilter BFM patrí pred neho.

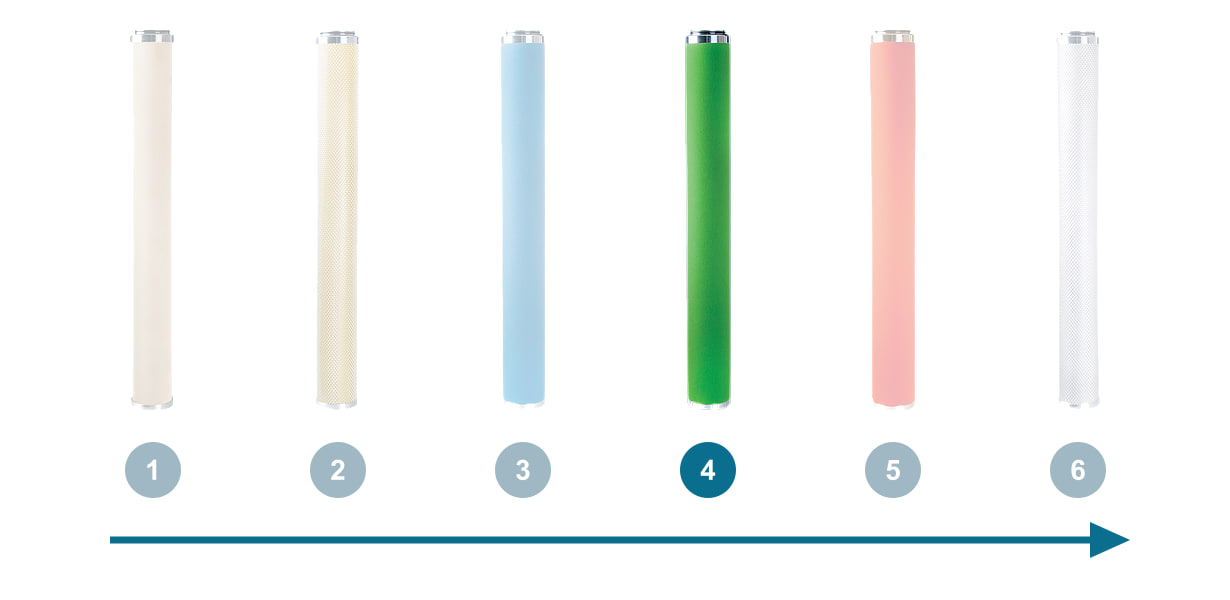

Kam ho zaradiť
Za prachový filter BFR alebo základný filter BFP, pred mikrofilter BFS.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa menia podľa korekčného faktora.
| Prietok filtrov BFM v l/min podľa tlaku | ||||||
|---|---|---|---|---|---|---|
| Veľkosť (príruba) | 4 bar | 6 bar | 7 bar | 10 bar | 12 bar | 16 bar |
| 0240 (DN80) | 17 640 | 24 640 | 28 000 | 38 640 | 45 640 | 59 640 |
| 0300 (DN100) | 33 075 | 46 200 | 52 500 | 72 450 | 85 575 | 111 825 |
| 0450 (DN125) | 49 350 | 68 933 | 78 333 | 108 100 | 127 683 | 166 849 |
| 0600 (DN150) | 66 150 | 92 400 | 105 000 | 144 900 | 171 150 | 223 650 |
| 0900 (DN150) | 98 700 | 137 867 | 156 667 | 216 200 | 255 367 | 333 701 |
| 1200 (DN200) | 131 775 | 184 067 | 209 167 | 288 650 | 340 942 | 445 526 |
| 1500 (DN200) | 164 850 | 230 267 | 261 667 | 361 100 | 426 517 | 557 351 |
| 1800 (DN250) | 197 925 | 276 467 | 314 167 | 433 550 | 512 092 | 669 176 |
| 2500 (DN250) | 263 550 | 368 133 | 418 333 | 577 300 | 681 883 | 891 049 |
| 3000 (DN300) | 329 700 | 460 533 | 523 333 | 722 200 | 853 033 | 1 114 699 |
Vložky, odpúšťanie a údržba

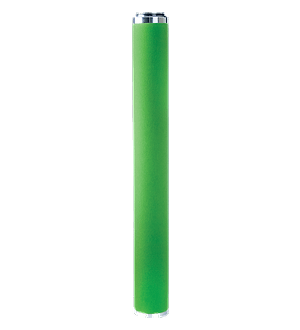

Vložka: borosilikátové mikrovlákna, tlaková strata novej vložky 50 / 120 mbar (suchá / zmáčaná). Vzduch ňou prúdi zvnútra von. Pracovná teplota +1,5 až +65 °C, tlak do 16 bar.
Filter sa dodáva bez odpúšťania kondenzátu. Plavákové, časové a elektronické odpúšťače nájdete medzi odpúšťačmi kondenzátu pre filtre.
Vložky vymeňte najmenej raz ročne alebo pri tlakovej strate 350 mbar. Tlakovú stratu ukáže diferenčný manometer MDA 60.
Náhradné vložky BFM-0240V, odpúšťače a manometer sú v príslušenstve k filtrom BF.
Vložky a príslušenstvo k filtrom BFM
Ventilek radí
Jemný predfilter chráni mikrofilter. Vložky mikrofiltra BFS za ním potom riešia len to najjemnejšie. Pred ním samotným má byť hrubší stupeň, aby sa nezanesol prachom.
- Akú čistotu jemný predfilter BFM zabezpečí?
- Častice do 0,1 µm a zvyškový olej pod 0,1 mg/m³, trieda 2-x-2 podľa ISO 8573-1.
- Prečo je to predfilter, a nie mikrofilter?
- Zaraďuje sa pred mikrofilter BFS a chráni jeho vložky.
- Kedy vložky vymeniť?
- Najmenej raz ročne alebo pri tlakovej strate 350 mbar.
Radenie produktov
Výpis produktov
Náhradná vložka BFM-0240V pre jemné predfiltre BFM všetkých veľkostí, priemer 90 mm, výška 760 mm. Odporúčaná výmena najmenej raz ročne alebo pri tlakovej strate 350 mbar.
Jemný predfilter BFM-0240 s prírubou DN80 a prietokom 28 000 l/min pri 7 bar zachytí jemné pevné častice väčšie ako 0,1 µm, vodu a olejový aerosól; zvyškový olej je pod 0,1...
Jemný predfilter BFM-0300 s prírubou DN100 a prietokom 52 500 l/min pri 7 bar zachytí jemné pevné častice väčšie ako 0,1 µm, vodu a olejový aerosól; zvyškový olej je pod 0,1...
Jemný predfilter BFM-0450 s prírubou DN125 a prietokom 78 333 l/min pri 7 bar zachytí jemné pevné častice väčšie ako 0,1 µm, vodu a olejový aerosól; zvyškový olej je pod 0,1...
Jemný predfilter BFM-0600 s prírubou DN150 a prietokom 105 000 l/min pri 7 bar zachytí jemné pevné častice väčšie ako 0,1 µm, vodu a olejový aerosól; zvyškový olej je pod 0,1...
Jemný predfilter BFM-0900 s prírubou DN150 a prietokom 156 667 l/min pri 7 bar zachytí jemné pevné častice väčšie ako 0,1 µm, vodu a olejový aerosól; zvyškový olej je pod 0,1...
Jemný predfilter BFM-1200 s prírubou DN200 a prietokom 209 167 l/min pri 7 bar zachytí jemné pevné častice väčšie ako 0,1 µm, vodu a olejový aerosól; zvyškový olej je pod 0,1...
Jemný predfilter BFM-1500 s prírubou DN200 a prietokom 261 667 l/min pri 7 bar zachytí jemné pevné častice väčšie ako 0,1 µm, vodu a olejový aerosól; zvyškový olej je pod 0,1...
Jemný predfilter BFM-1800 s prírubou DN250 a prietokom 314 167 l/min pri 7 bar zachytí jemné pevné častice väčšie ako 0,1 µm, vodu a olejový aerosól; zvyškový olej je pod 0,1...
Jemný predfilter BFM-2500 s prírubou DN250 a prietokom 418 333 l/min pri 7 bar zachytí jemné pevné častice väčšie ako 0,1 µm, vodu a olejový aerosól; zvyškový olej je pod 0,1...
Jemný predfilter BFM-3000 s prírubou DN300 a prietokom 523 333 l/min pri 7 bar zachytí jemné pevné častice väčšie ako 0,1 µm, vodu a olejový aerosól; zvyškový olej je pod 0,1...
