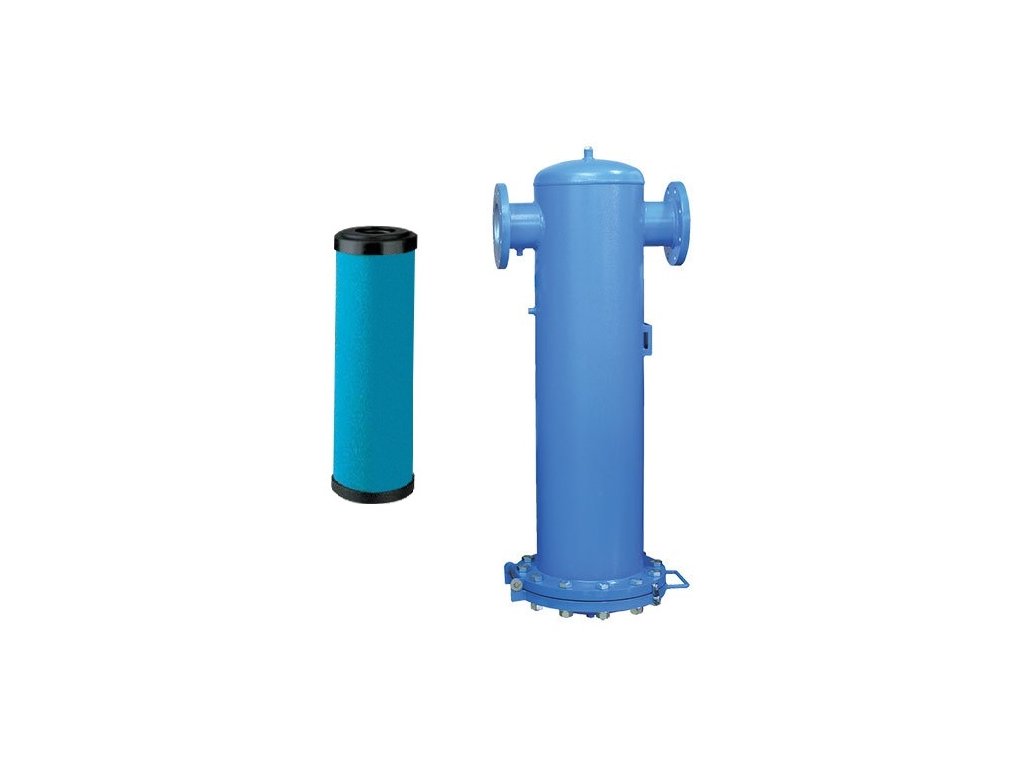

Prachový filter BFR-0300 – príruba DN100, 52 500 l/min 1 mikrón · trieda 3 · 16 bar
Kód: BFR-0300
Súvisiaci tovar
Podrobný popis
Prachový prírubový filter BFR-0300 zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Má prírubu DN100, prietok 52 500 l/min pri 7 bar a 2 vložky; pracovný tlak do 16 bar.
Patrí do radu prírubových filtrov Omega Air BF: teleso je pre všetky stupne rovnaké, líšia sa vložky.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Pripojenie | príruba DN100 |
| Prietok pri 7 bar | 52 500 l/min (3 150 Nm³/h) |
| Pracovný tlak | 16 bar |
| Pracovná teplota | +1,5 až +65 °C |
| Jemnosť filtrácie | 1 µm |
| Trieda ISO 8573-1 | 3-x-x |
| Tlaková strata novej vložky (suchá / mokrá) | 20 / 40 mbar |
| Výmena vložky | najmenej raz ročne alebo pri tlakovej strate 350 mbar |
| Filtračný materiál | borosilikátové mikrovlákna |
| Vložky | 2 × BFR-0240V |
| Teleso | zváraná uhlíková oceľ |
| Rozmery A × B × øD | 1 340 × 560 × 324 mm |
| Hmotnosť | 115 kg |
| Odpúšťanie kondenzátu | objednáva sa zvlášť |
Teleso a rozmery
Teleso je zvárané z uhlíkovej ocele a pripája sa prírubami. Rozmery podľa katalógového listu: A 1 340 mm, B 560 mm, priemer telesa øD 324 mm; hmotnosť 115 kg.
Vložky stoja v telese zvislo a vzduch nimi prúdi zvnútra von. V tomto filtri sú 2 vložky s priemerom 90 mm a výškou 760 mm.
Prietok podľa tlaku
Prietok platí pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa mení podľa korekčného faktora:
| Tlak (bar) | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Prietok (l/min) | 19 950 | 26 250 | 33 075 | 39 375 | 46 200 | 52 500 | 59 325 | 65 625 | 72 450 | 78 750 | 85 575 | 91 875 | 98 700 | 105 000 | 111 825 |
Vložky a príslušenstvo
Kam ho zaradiť
Patrí za základný filter, pred jemný predfilter BFM alebo mikrofilter BFS — alebo ako prachový filter za adsorpčnú sušičku.
Ďalšie veľkosti nájdete medzi filtrami rovnakého stupňa.
Dodatočné parametre
| Kategória: | Prachové prírubové filtre stlačeného vzduchu BFR |
|---|---|
| Prevedenie: | Prachový filter |
| Tlak: | 16 bar |
| Pripojenie: | príruba DN100 |
| Rozmery: | 1340 × 560 × 1780 × 324 × 227 mm |
| Certifikácia: | ISO 8573-1 (IUTA), PED 97/23/CE |
| Filtrácia: | 1 µm |
| Vložka filtra: | BFR-0240V |
| Materiál: | Uhlíková oceľ |
| Odpúšťanie kondenzátu: | Bez odpúšťača |
| Počet vložiek: | 2 |
| Pracovná teplota: | +1,5 / +65°C |
| Prietok: | 52 500 l/min |
| Trieda kvality - pevné nečistoty: | 3 |
