Jednotka úpravy vzduchu STANDARD 334.410 - G 1 1/4", BG 80 7 252 l/min · veľkosť BG 80
Kód: 334.410 334.410M 334.410S Zvoľte variant
Súvisiaci tovar
Podrobný popis

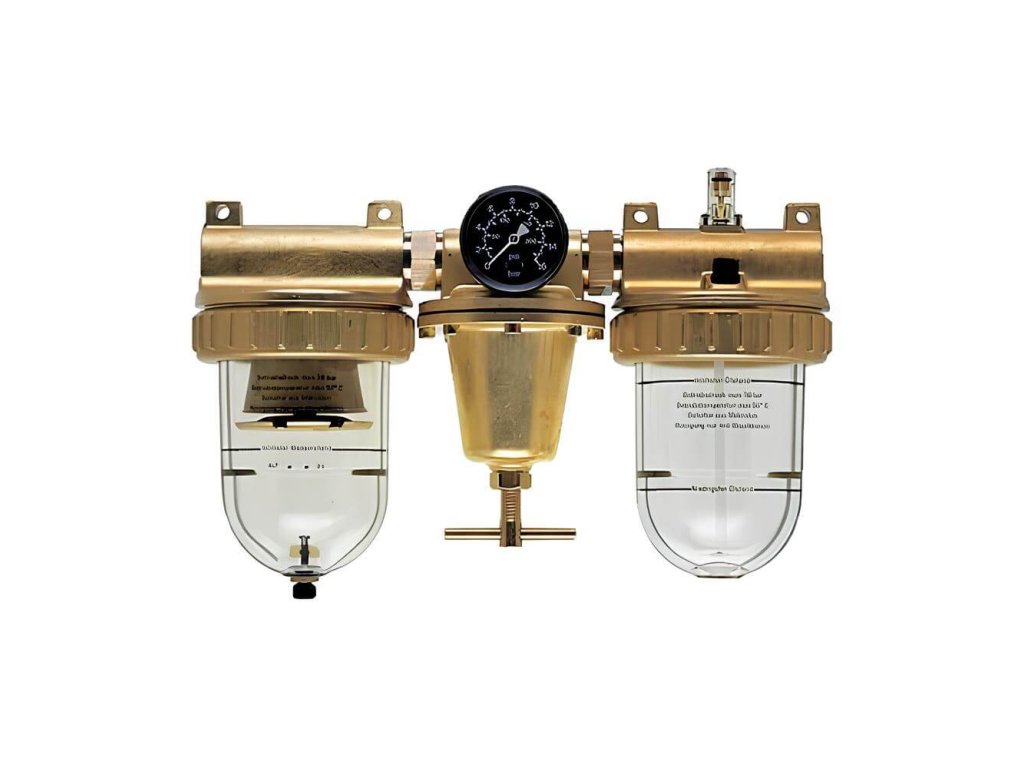

Jednotka STANDARD veľkosti BG 80 so závitom G 1 1/4" vyčistí vzduch filtračnou vložkou 40 µm, zníži ho na tlak nastavený v rozsahu 0,5–10 bar a pridá doň olejovú hmlu. Menovitý prietok je 7 252 l/min, manometer je v dodávke.
Technické údaje
| 334.410 — parametre | |
|---|---|
| Veľkosť | BG 80 (DN 25), vstup a výstup redukované |
| Pripojenie | G 1 1/4" |
| Rozsah nastavenia | 0,5–10 bar |

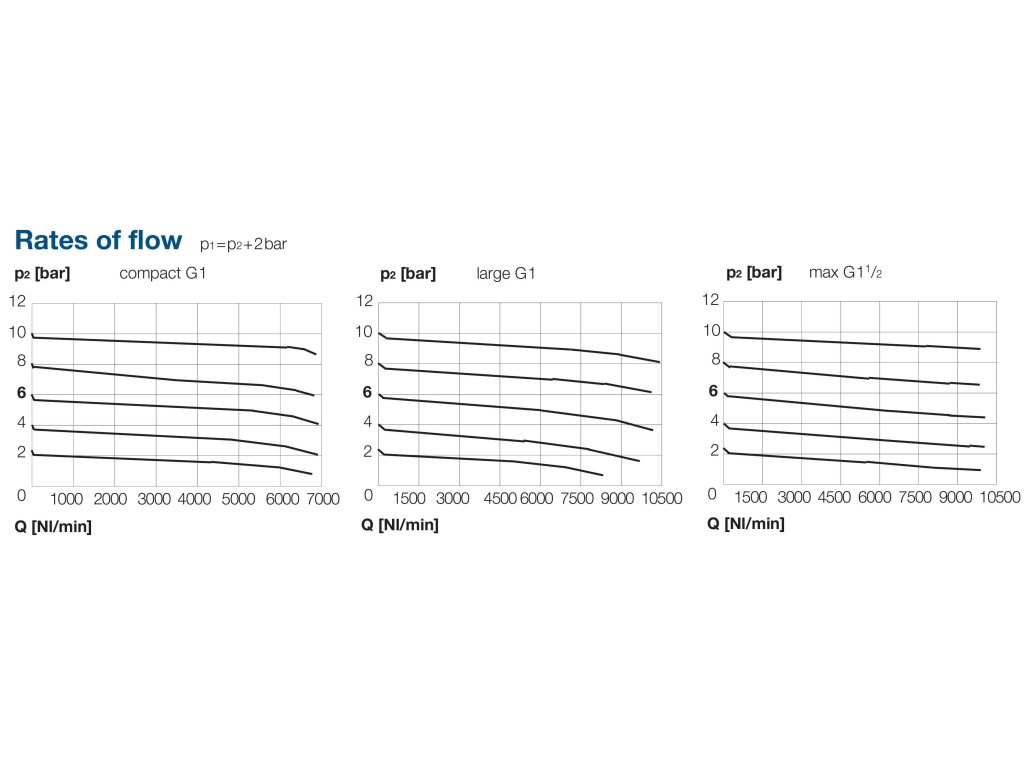

| Menovitý prietok | 7 252 l/min (vstup 8 bar, výstup 6 bar, pokles 1 bar) |
| Vstupný tlak | 16 bar s plastovými nádobkami, 25 bar s kovovými |
| Pracovná teplota | 0 až +50 °C s plastovými nádobkami, 0 až +90 °C s kovovými |
| Menovitý tlak tela | PN 25 |
| Filtračná vložka | 40 µm |
| Využiteľný objem nádobiek | filter 260 cm³, olejovač 360 cm³ |
| Olejovač | pridáva olej od prietoku 167 l/min (10 kvapiek za minútu pri 6 bar), plní sa aj pod tlakom |
| Manometer | Ø 63 mm, 0–16 bar, v dodávke voľne priložený |
| Regulácia | so sekundárnym odvzdušnením (hysterézia asi 1 bar), vplyv kolísania vstupného tlaku pod 1,5 % |
| Nastavenie tlaku | skrutkou s priečnou rukoväťou |
| Zloženie | filter s regulátorom a olejovač spojené dvojitou vsuvkou |
| Montáž | zvisle, v smere šípky; montážna sada je príslušenstvo |
Vyhotovenie
Vyhotovenie vyberiete hore na karte. Všetky majú rovnaký závit, rozsah aj prietok, líšia sa nádobkami filtra a olejovača.
Na čo sa hodí
Hodí sa pred vetvu rozvodu alebo stroj s veľkou spotrebou vzduchu, ktorý potrebuje čistý vzduch so stálym tlakom a olejovú hmlu. Olejovač pridáva olej až od prietoku 167 l/min, na jednotlivé menšie náradie je preto vhodnejšia menšia jednotka.
K tejto veľkosti patria: montážna sada 281-26 · nádobky filtra 322-122, 322-123, 322-124, 322-125, 322-126, 322-127 · nádobky olejovača 327-111, 327-112 · filtračné vložky 281-14 · membrána regulátora 280-219 · tesniaci kužeľ 280-235 · tesniaci krúžok nádobky 279-9.
Údržba
Kondenzát vypúšťajte pravidelne ručným výpustom dole na nádobke filtra. Olej dopĺňajte do nádobky olejovača včas, olejovač sa dá plniť aj pod tlakom. Zanesenú filtračnú vložku vymeňte, náhradná je v ponuke. Plastové nádobky neumývajte rozpúšťadlami.
Ventilek radí
Olej až od veľkého odberu. Olejovač začne kvapkať od prietoku asi 167 l/min. Keď jednotka zásobuje len malé náradie, olej do vzduchu nepridá.
Dodatočné parametre
| Kategória: | Jednotky úpravy vzduchu STANDARD pre veľké prietoky |
|---|---|
| Prevedenie: | Kompletná jednotka |
| Tlak: | 16 bar, 25 bar |

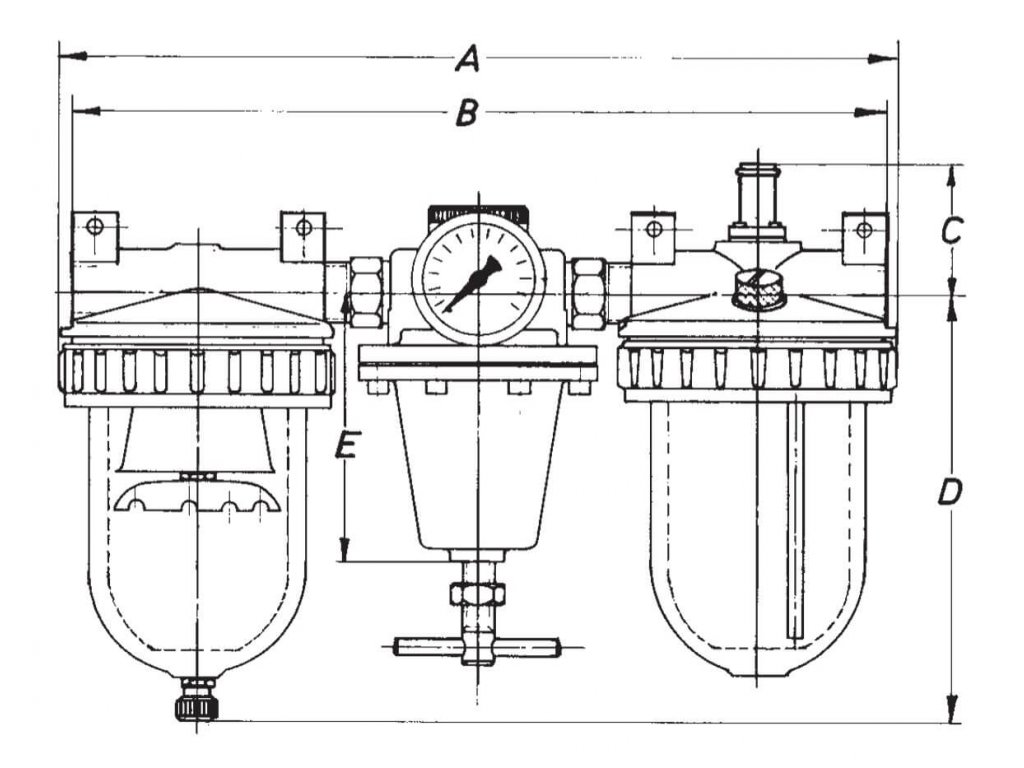

| Rozmery: | 426×133×264 mm |
| Filtračná kapacita: | 40 µm |
| Materiál: | Plastové nádobky, Kovové nádobky |
| Médium: | Stlačený vzduch |
| Objem nádobky: | Filter-260ccm, olejovač-360ccm |
| Odpúšťanie kondenzátu: | Ručné |
| Pracovná teplota: | 0 / 50 °C, 0 / 90 °C |
| Prietok: | 7 252 l/min |
| Regulačný rozsah: | 0,5 - 10 bar |
| Rozsah manometra: | 0 - 16 bar |
| Časť dodávky: | Manometer |
| Závit: | G 1 1/4" |
| Závit pre manometer: | 1/4" |
