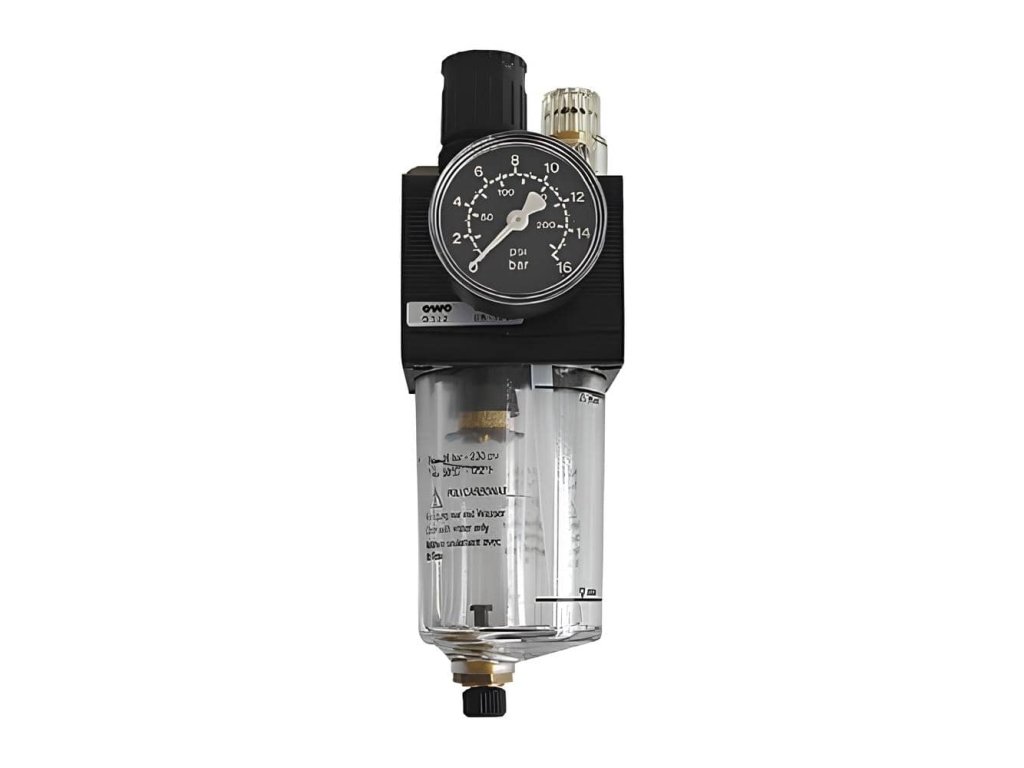

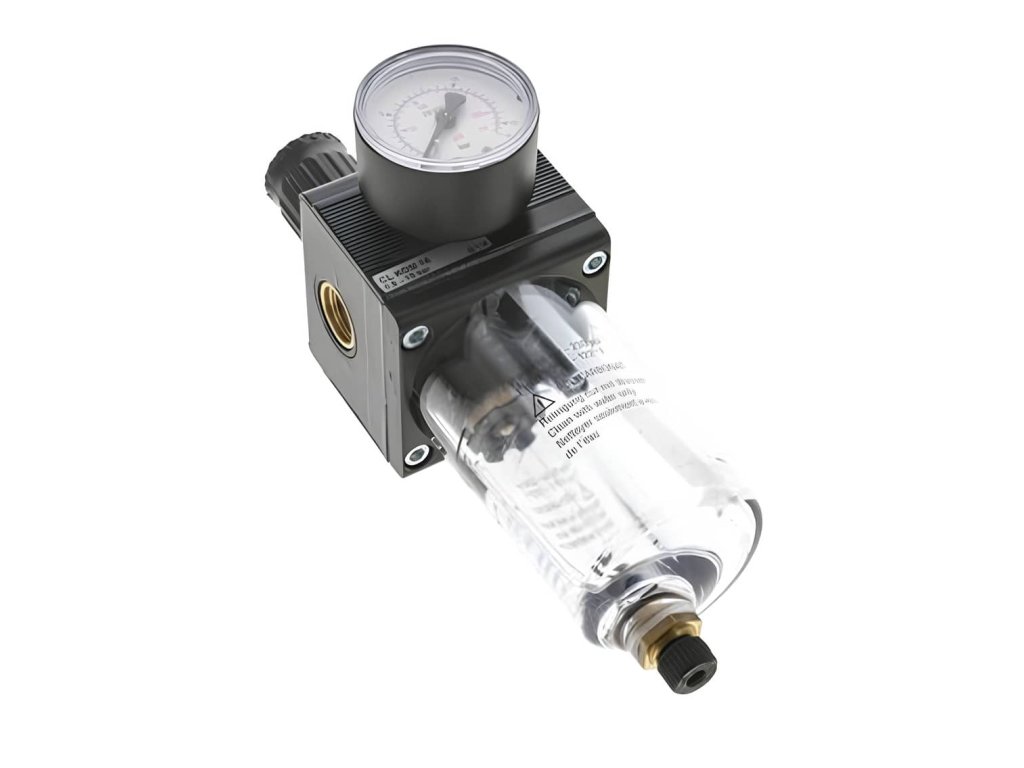

Jednotka úpravy vzduchu COMBIBLOC 423.244 - G 1/2", 0,5–16 bar 1 400 l/min · veľkosť 1
Kód: 423.244 423.244-M 423.244-S 423.244-AM 423.244-AMR Zvoľte variant
Súvisiaci tovar
Podrobný popis
Jednotka COMBIBLOC veľkosti 1 so závitom G 1/2" vyčistí vzduch filtrom 40 µm, zníži ho na tlak nastavený v rozsahu 0,5–16 bar a pridá doň olejovú hmlu. Prietok je 1 400 l/min, manometer 0–25 bar je v dodávke.
Technické údaje
| 423.244 — parametre | |
|---|---|
| Veľkosť | veľkosť 1 (DN 8) |
| Pripojenie | G 1/2" |
| Rozsah nastavenia | 0,5–16 bar |
| Menovitý prietok | 1 400 l/min |
| Vstupný tlak | 16 bar s plastovou nádobkou, 25 bar s kovovou |
| Pracovná teplota | 0 až +50 °C s plastovou nádobkou, 0 až +90 °C s kovovou |
| Filtračná vložka | 40 µm, spekaný bronz (ako diel aj 5 µm) |
| Využiteľný objem nádobky | filter 25 cm³, olejovač 75 cm³ |
| Pridáva olej od | 50 l/min (pri 2 bar) |
| Manometer | Ø 50 mm, 0–25 bar, prípojka G 1/4" spredu alebo zozadu, v dodávke |
| Regulácia | vstup aspoň o 2 bar vyšší ako nastavený tlak, hysterézia asi 1 bar |
| Šírka × výška × hĺbka | 66 × 220 × 105 mm |
| Hmotnosť | 1,255 kg |
| Materiál | telo zo zinkovej zliatiny, tesnenie NBR, nádobka z polykarbonátu, vložka zo spekaného bronzu |
| Montáž | zvisle, v smere šípky, najviac 10 m pred spotrebičom |
Vyhotovenie
Vyhotovenie vyberiete hore na karte. Všetky majú rovnaký závit, rozsah aj prietok, líšia sa nádobkou a odpúšťaním kondenzátu.
| Objednávacie číslo | Nádobka | Odpúšťanie kondenzátu | Vstupný tlak | Teplota |
|---|---|---|---|---|
| 423.244 | plastová | ručné | 16 bar | 0 až +50 °C |
| 423.244-M | kovová s priezorom | ručné | 25 bar | 0 až +90 °C |
| 423.244-S | plastová v ochrannom koši | ručné | 16 bar | 0 až +50 °C |
| 423.244-AM | plastová | automatické vstavané (1,5–12 bar) | 16 bar | 0 až +50 °C |
| 423.244-AMR | plastová | automatické prídavné (4–16 bar) | 16 bar | 0 až +50 °C |
Na čo sa hodí
Hodí sa pred pneumatické náradie, valce a ventily, ktoré potrebujú čistý vzduch so stálym tlakom a olejovou hmlou, hlavne tam, kde je málo miesta: nádobka olejovača je vložená do nádobky filtra, takže jednotka zaberie menej miesta ako filter, regulátor a olejovač za sebou. Veľkosť 1 je na spotrebu do 1 400 l/min, na väčšiu je veľkosť 2.

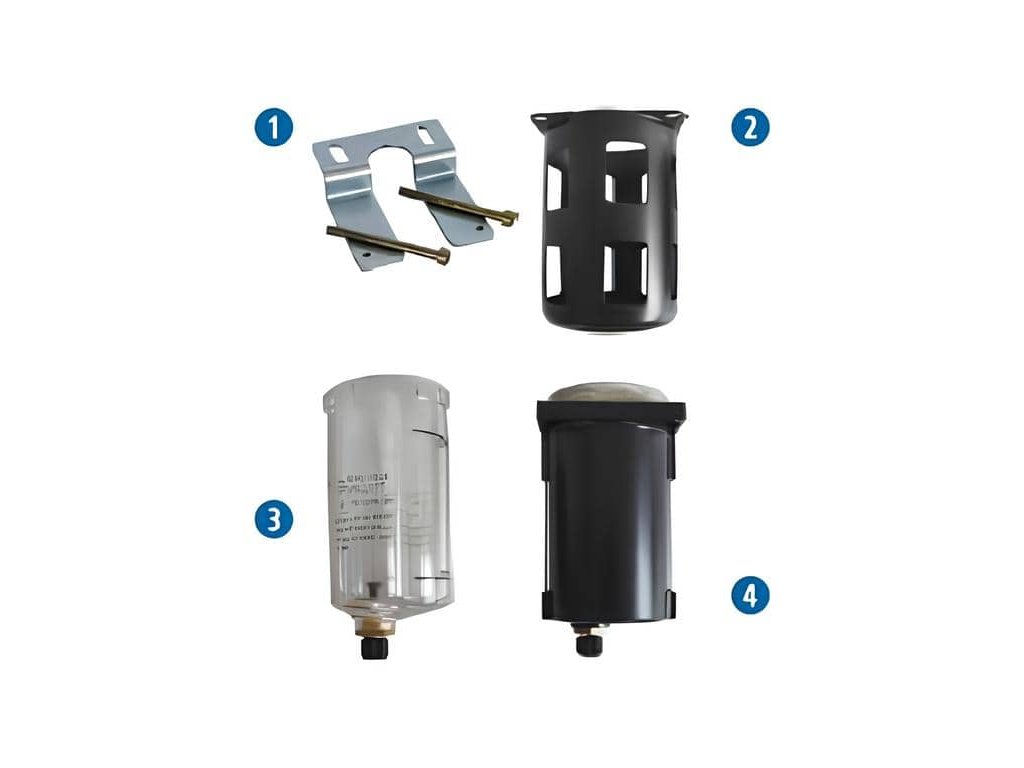

K tejto veľkosti patria: montážny uholník 423-60 · ochranný kôš 423-107 · náhradné nádobky 423-282, 423-288, BFKOM1-HA, BFKOM1-AMR, 423-296, BFMKOM1-HA, BFMKOM1-AMR · filtračné vložky 40 a 5 µm 394-6, 394-40 · membrána regulátora 480-92 · tesniaci kužeľ DKKOM1 · kvapkací nadstavec TROPFKOM, TROPFKOM-M · prídavný odvádzač a adaptér AMR, AMR-CL · olej do olejovača SOL, SOLWI, SOLLE.
Údržba
Kondenzát vypúšťajte pravidelne ventilom dole na nádobke, olej dopĺňajte plniacou skrutkou aj za prevádzky (asi do 2/3, po značku). Vložku čistite bez tlaku: odskrutkujte nádobku, povoľte maticu vložky, vyperte ju v rozpúšťadle a prefúknite zvnútra von. Plastovú nádobku umývajte len vodou, petrolejom alebo technickým benzínom.
Ventilek radí
Kovová nádobka do tepla. Plastová nádobka znesie 50 °C a nesmie prísť do styku s rozpúšťadlami. Do teplého prostredia, so syntetickým olejom alebo nad 16 bar voľte vyhotovenie s kovovou nádobkou.
Dodatočné parametre
| Kategória: | Kompaktné jednotky úpravy vzduchu COMBIBLOC do 16 bar |
|---|---|
| Prevedenie: | Kompletná jednotka |
| Tlak: | 16 bar, 25 bar |
| Rozmery: | 66×105×220 mm |
| Filtračná kapacita: | 40 µm |
| Médium: | Stlačený vzduch |
| Objem nádobky: | Filter-25ccm, olejovač-75ccm |
| Odpúšťanie kondenzátu: | Ručné, Automatické |
| Pracovná teplota: | 0 / 50 °C, 0 / 90 °C |
| Prietok: | 1 400 l/min |
| Regulačný rozsah: | 0,5 - 16 bar |
| Rozsah manometra: | 0 - 25 bar |
| Časť dodávky: | Manometer |
| Typ produktu: | Jednotka na úpravu vzduchu |
| Závit: | G 1/2" |
| Závit pre manometer: | 1/4" |
| Stupeň filtrácie: | Hrubý filter 15–40 µm |
| Skladom: | Externý sklad |
