Jednotka úpravy vzduchu COMBIBLOC 423.282 - G 3/4", 0,5–6 bar 3 400 l/min · veľkosť 2
Kód: 423.282 423.282-M 423.282-S 423.282-AM 423.282-AMR Zvoľte variant
Súvisiaci tovar
Podrobný popis
Jednotka COMBIBLOC veľkosti 2 so závitom G 3/4" vyčistí vzduch filtrom 40 µm, zníži ho na tlak nastavený v rozsahu 0,5–6 bar a pridá doň olejovú hmlu. Prietok je 3 400 l/min, manometer 0–10 bar je v dodávke.
Technické údaje
| 423.282 — parametre | |
|---|---|
| Veľkosť | veľkosť 2 (DN 15) |
| Pripojenie | G 3/4" |
| Rozsah nastavenia | 0,5–6 bar |
| Menovitý prietok | 3 400 l/min |
| Vstupný tlak | 16 bar s plastovou nádobkou, 25 bar s kovovou |
| Pracovná teplota | 0 až +50 °C s plastovou nádobkou, 0 až +90 °C s kovovou |
| Filtračná vložka | 40 µm, spekaný bronz (ako diel aj 5 µm) |
| Využiteľný objem nádobky | filter 75 cm³, olejovač 150 cm³ |
| Pridáva olej od | 50 l/min (pri 2 bar) |
| Manometer | Ø 50 mm, 0–10 bar, prípojka G 1/4" spredu alebo zozadu, v dodávke |
| Regulácia | vstup aspoň o 2 bar vyšší ako nastavený tlak, hysterézia asi 1 bar |
| Šírka × výška × hĺbka | 93 × 325 × 135 mm |
| Hmotnosť | 2,69 kg |
| Materiál | telo zo zinkovej zliatiny, tesnenie NBR, nádobka z polykarbonátu, vložka zo spekaného bronzu |
| Montáž | zvisle, v smere šípky, najviac 10 m pred spotrebičom |
Vyhotovenie
Vyhotovenie vyberiete hore na karte. Všetky majú rovnaký závit, rozsah aj prietok, líšia sa nádobkou a odpúšťaním kondenzátu.
| Objednávacie číslo | Nádobka | Odpúšťanie kondenzátu | Vstupný tlak | Teplota |
|---|---|---|---|---|
| 423.282 | plastová | ručné | 16 bar | 0 až +50 °C |
| 423.282-M | kovová s priezorom | ručné | 25 bar | 0 až +90 °C |
| 423.282-S | plastová v ochrannom koši | ručné | 16 bar | 0 až +50 °C |
| 423.282-AM | plastová | automatické vstavané (1,5–12 bar) | 16 bar | 0 až +50 °C |
| 423.282-AMR | plastová | automatické prídavné (4–16 bar) | 16 bar | 0 až +50 °C |
Na čo sa hodí
Hodí sa pred pneumatické náradie, valce a ventily, ktoré potrebujú čistý vzduch so stálym tlakom a olejovou hmlou, hlavne tam, kde je málo miesta: nádobka olejovača je vložená do nádobky filtra, takže jednotka zaberie menej miesta ako filter, regulátor a olejovač za sebou. Veľkosť 2 je na spotrebu do 3 400 l/min.

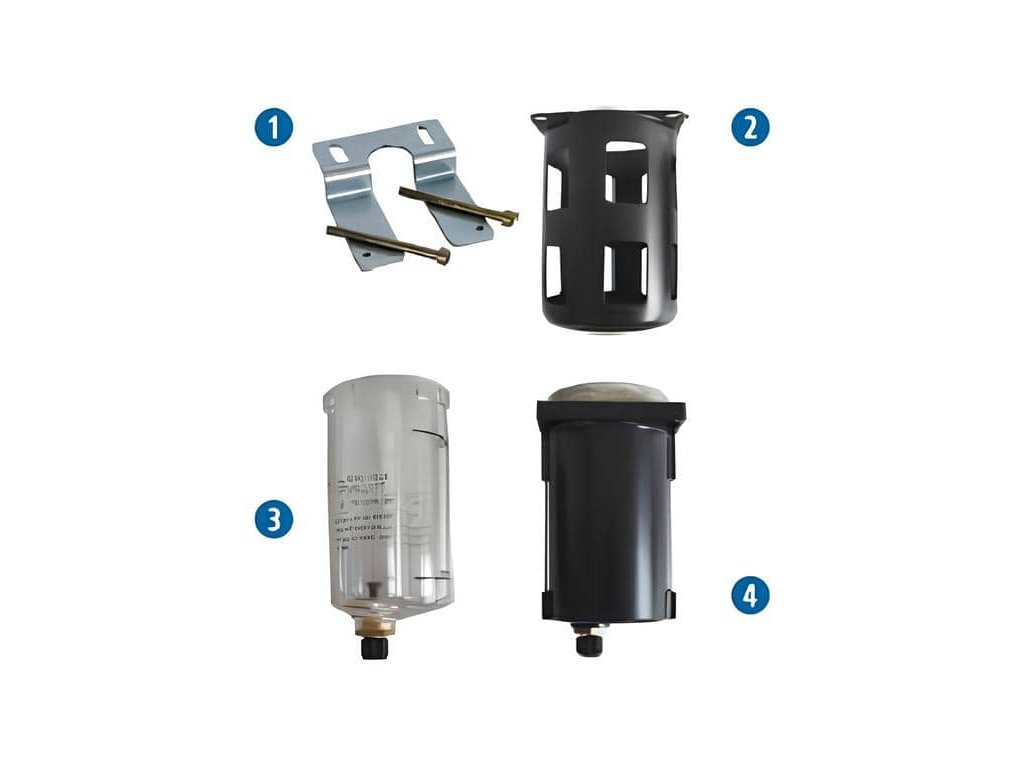

K tejto veľkosti patria: montážny uholník 423-102 · ochranný kôš 423-108 · náhradné nádobky 423-283, 423-289, BFKOM2-HA, BFKOM2-AMR, 423-297, BFMKOM2-AMR · filtračné vložky 40 a 5 µm 394-16, 394-37 · membrána regulátora 423-77 · tesniaci kužeľ DKKOM2 · kvapkací nadstavec TROPFKOM, TROPFKOM-M · prídavný odvádzač a adaptér AMR, AMR-CL · olej do olejovača SOL, SOLWI, SOLLE.
Údržba
Kondenzát vypúšťajte pravidelne ventilom dole na nádobke, olej dopĺňajte plniacou skrutkou aj za prevádzky (asi do 2/3, po značku). Vložku čistite bez tlaku: odskrutkujte nádobku, povoľte maticu vložky, vyperte ju v rozpúšťadle a prefúknite zvnútra von. Plastovú nádobku umývajte len vodou, petrolejom alebo technickým benzínom.
Ventilek radí
O 2 bar viac na vstupe. Regulátor udrží nastavený tlak, len keď je vstup aspoň o 2 bar vyšší. Z rozvodu 8 bar teda nastavíte najviac asi 6 bar.
Dodatočné parametre
| Kategória: | Kompaktné jednotky úpravy vzduchu COMBIBLOC do 16 bar |
|---|---|
| Prevedenie: | Kompletná jednotka |
| Tlak: | 16 bar, 25 bar |
| Rozmery: | 93×135×325 mm |
| Filtračná kapacita: | 40 µm |
| Médium: | Stlačený vzduch |
| Objem nádobky: | Filter-75ccm, olejovač-150ccm |
| Odpúšťanie kondenzátu: | Ručné, Automatické |
| Pracovná teplota: | 0 / 50 °C, 0 / 90 °C |
| Prietok: | 3 400 l/min |
| Regulačný rozsah: | 0,5 - 6 bar |
| Rozsah manometra: | 0 - 10 bar |
| Časť dodávky: | Manometer |
| Závit: | G 3/4" |
| Závit pre manometer: | 1/4" |
| Skladom: | Externý sklad |
