Vysokotlakové mikrofiltre stlačeného vzduchu HFS do 50 bar
Mikrofilter HFS je najjemnejší mechanický stupeň radu HF. Koalescenčná vložka zachytí častice väčšie ako 0,01 µm a olej až na zvyškový obsah pod 0,01 mg/m³ — trieda 1-x-1 podľa ISO 8573-1.

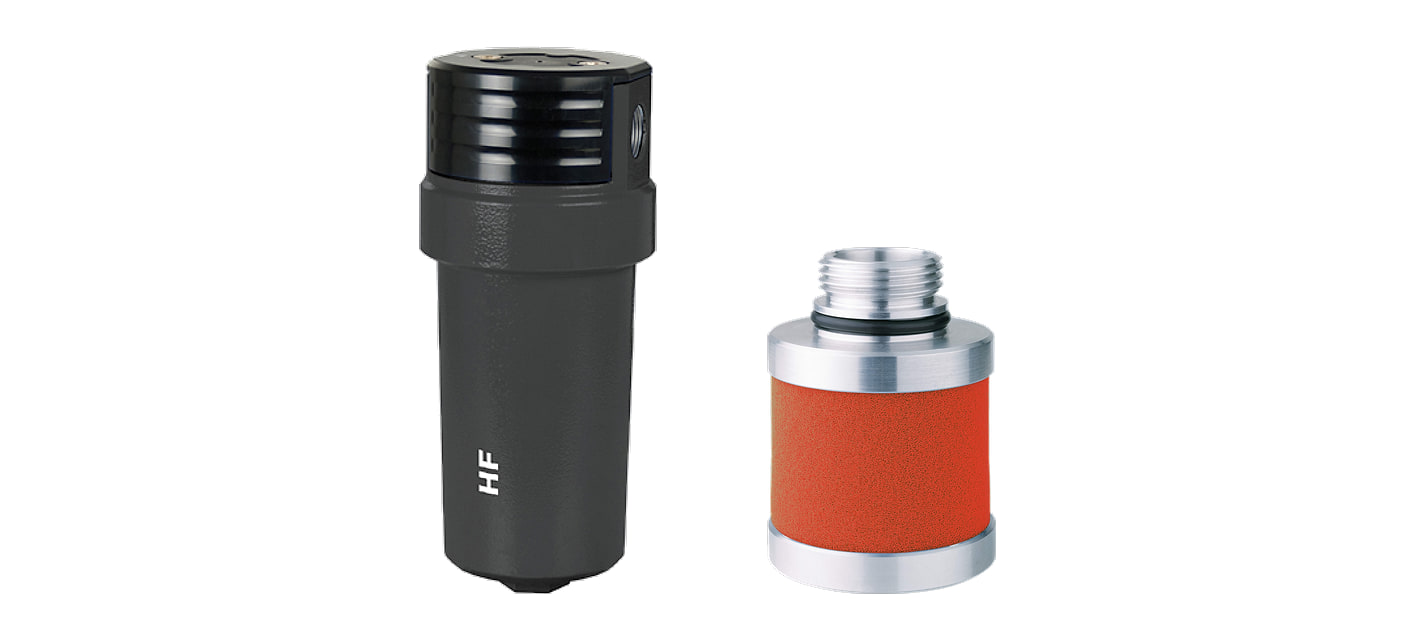

Filter HFS je v 9 veľkostiach so závitom G 1/2" až G 3" a prietokom 1 183 až 46 000 l/min pri 7 bar, pracovný tlak do 50 bar. Je jedným zo stupňov vysokotlakových filtrov HF — teleso je pre všetky stupne rovnaké, líši sa vložka.
Filtre HFS podľa veľkosti
Veľkosť určuje závit a prietok. Každá veľkosť má svoju náhradnú vložku.
| Filtre HFS a náhradné vložky podľa veľkosti | ||||
|---|---|---|---|---|
| Filter | Závit | l/min pri 7 bar | Nm³/h pri 7 bar | Náhradná vložka |
| HFS-007 | G 1/2" | 1 183 | 71 | HFS-007V |
| HFS-010 | G 3/4" | 1 867 | 112 | HFS-010V |
| HFS-018 | G 1" | 3 400 | 204 | HFS-018V |
| HFS-047 | G 1 1/2" | 4 700 | 282 | HFS-047V |
| HFS-070 | G 1 1/2" | 6 667 | 400 | HFS-070V |
| HFS-094 | G 2" | 8 233 | 494 | HFS-094V |
| HFS-150 | G 2" | 13 317 | 799 | HFS-150V |
| HFS-200 | G 3" | 36 000 | 2 160 | HFS-200V |
| HFS-240 | G 3" | 46 000 | 2 760 | HFS-240V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosť nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Mikrofilter HFS sa hodí všade, kde musí byť vzduch veľmi čistý od častíc aj oleja. Je aj povinným stupňom pred aktívnym uhlím HFA — len s ním platí jeho trieda 1 pevných častíc.
Pred mikrofilter HFS patrí jemný predfilter HFM, ktorý zachytí častice a olej do 0,1 µm — vložka mikrofiltra potom vydrží dlhšie.

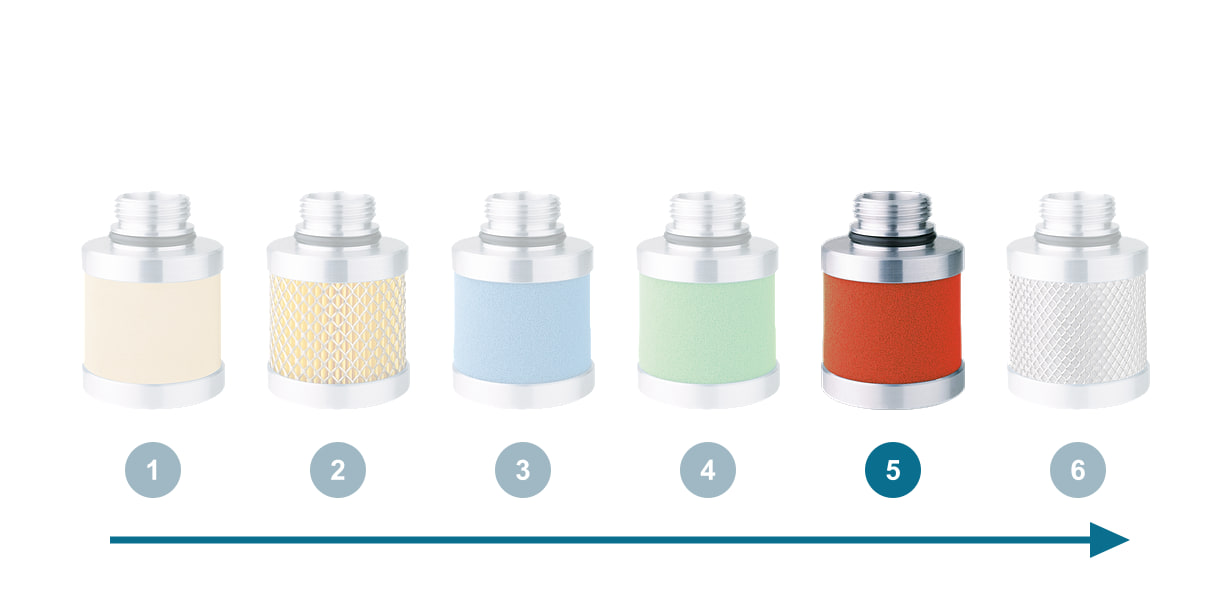

Kam ho zaradiť
Za jemný predfilter HFM, pred aktívne uhlie HFA.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri vyššom tlaku filter prepustí viac vzduchu, pri 50 bar 6,38× viac ako pri 7 bar.
| Prietok filtrov HFS v l/min podľa tlaku | ||||||
|---|---|---|---|---|---|---|
| Veľkosť (závit) | 5 bar | 7 bar | 10 bar | 16 bar | 30 bar | 50 bar |
| 007 (G 1/2") | 887 | 1 183 | 1 633 | 2 520 | 4 590 | 7 548 |
| 010 (G 3/4") | 1 400 | 1 867 | 2 576 | 3 977 | 7 244 | 11 911 |
| 018 (G 1") | 2 550 | 3 400 | 4 692 | 7 242 | 13 192 | 21 692 |
| 047 (G 1 1/2") | 3 525 | 4 700 | 6 486 | 10 011 | 18 236 | 29 986 |
| 070 (G 1 1/2") | 5 000 | 6 667 | 9 200 | 14 201 | 25 868 | 42 535 |
| 094 (G 2") | 6 175 | 8 233 | 11 362 | 17 536 | 31 944 | 52 527 |
| 150 (G 2") | 9 988 | 13 317 | 18 377 | 28 365 | 51 670 | 84 962 |
| 200 (G 3") | 27 000 | 36 000 | 49 680 | 76 680 | 139 680 | 229 680 |
| 240 (G 3") | 34 500 | 46 000 | 63 480 | 97 980 | 178 480 | 293 480 |
Vložka, odpúšťanie a údržba

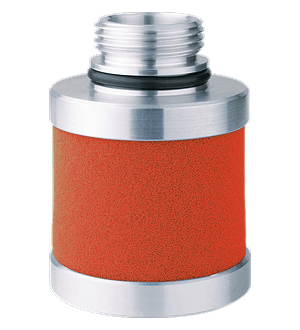

Do telesa sa vkladá jedna vložka, pre každú veľkosť iná — napríklad HFS-007V pre HFS-007. Pracovná teplota +1,5 až +65 °C, tlak do 50 bar.
Filter sa dodáva bez odpúšťania kondenzátu. Pre tlak do 50 bar sa hodia plavákové odpúšťače AOK 50B a AOK 50SS, ktoré spoľahlivo pracujú od 10 bar.
Vložku vymeňte najmenej raz ročne alebo pri tlakovej strate 350 mbar. Tlakovú stratu ukáže diferenčný manometer MDHI 50.
Príslušenstvo k filtrom HFS
Ventilek radí
Mikrofilter potrebuje jemný predfilter. Pred mikrofilter HFS zaraďte jemný predfilter HFM. Za mikrofilter potom môže prísť aktívne uhlie, ktoré rieši len pary a zápach.
- Akú čistotu mikrofilter HFS zabezpečí?
- Častice do 0,01 µm a zvyškový olej pod 0,01 mg/m³, trieda 1-x-1 podľa ISO 8573-1.
- Čo dať pred mikrofilter?
- Jemný predfilter HFM, aby sa vložka mikrofiltra tak rýchlo nezaniesla.
- Musí byť pred aktívnym uhlím?
- Áno. Trieda 1 pevných častíc pri aktívnom uhlí HFA platí, len keď je pred ním mikrofilter S.
Radenie produktov
Výpis produktov
Náhradná vložka HFS-018V pre mikrofilter HFS-018 so závitom G 1". Odporúčaná výmena najmenej raz ročne alebo pri tlakovej strate 350 mbar.
Mikrofilter HFS-010 so závitom G 3/4" a prietokom 1 867 l/min pri 7 bar zachytí častice väčšie ako 0,01 µm, vodu a olej; zvyškový olej je pod 0,01 mg/m³. Pracovný tlak do 50 bar.
Mikrofilter HFS-007 so závitom G 1/2" a prietokom 1 183 l/min pri 7 bar zachytí častice väčšie ako 0,01 µm, vodu a olej; zvyškový olej je pod 0,01 mg/m³. Pracovný tlak do 50 bar.
Náhradná vložka HFS-007V pre mikrofilter HFS-007 so závitom G 1/2". Odporúčaná výmena najmenej raz ročne alebo pri tlakovej strate 350 mbar.
Mikrofilter HFS-018 so závitom G 1" a prietokom 3 400 l/min pri 7 bar zachytí častice väčšie ako 0,01 µm, vodu a olej; zvyškový olej je pod 0,01 mg/m³. Pracovný tlak do 50 bar.
Mikrofilter HFS-047 so závitom G 1 1/2" a prietokom 4 700 l/min pri 7 bar zachytí častice väčšie ako 0,01 µm, vodu a olej; zvyškový olej je pod 0,01 mg/m³. Pracovný tlak do 50 bar.
Mikrofilter HFS-070 so závitom G 1 1/2" a prietokom 6 667 l/min pri 7 bar zachytí častice väčšie ako 0,01 µm, vodu a olej; zvyškový olej je pod 0,01 mg/m³. Pracovný tlak do 50 bar.
Mikrofilter HFS-094 so závitom G 2" a prietokom 8 233 l/min pri 7 bar zachytí častice väčšie ako 0,01 µm, vodu a olej; zvyškový olej je pod 0,01 mg/m³. Pracovný tlak do 50 bar.
Mikrofilter HFS-150 so závitom G 2" a prietokom 13 317 l/min pri 7 bar zachytí častice väčšie ako 0,01 µm, vodu a olej; zvyškový olej je pod 0,01 mg/m³. Pracovný tlak do 50 bar.
Mikrofilter HFS-200 so závitom G 3" a prietokom 36 000 l/min pri 7 bar zachytí častice väčšie ako 0,01 µm, vodu a olej; zvyškový olej je pod 0,01 mg/m³. Pracovný tlak do 50 bar.
Mikrofilter HFS-240 so závitom G 3" a prietokom 46 000 l/min pri 7 bar zachytí častice väčšie ako 0,01 µm, vodu a olej; zvyškový olej je pod 0,01 mg/m³. Pracovný tlak do 50 bar.
Náhradná vložka HFS-010V pre mikrofilter HFS-010 so závitom G 3/4". Odporúčaná výmena najmenej raz ročne alebo pri tlakovej strate 350 mbar.
Náhradná vložka HFS-047V pre mikrofilter HFS-047 so závitom G 1 1/2". Odporúčaná výmena najmenej raz ročne alebo pri tlakovej strate 350 mbar.
Náhradná vložka HFS-070V pre mikrofilter HFS-070 so závitom G 1 1/2". Odporúčaná výmena najmenej raz ročne alebo pri tlakovej strate 350 mbar.
Náhradná vložka HFS-094V pre mikrofilter HFS-094 so závitom G 2". Odporúčaná výmena najmenej raz ročne alebo pri tlakovej strate 350 mbar.
Náhradná vložka HFS-150V pre mikrofilter HFS-150 so závitom G 2". Odporúčaná výmena najmenej raz ročne alebo pri tlakovej strate 350 mbar.
Náhradná vložka HFS-200V pre mikrofilter HFS-200 so závitom G 3". Odporúčaná výmena najmenej raz ročne alebo pri tlakovej strate 350 mbar.
Náhradná vložka HFS-240V pre mikrofilter HFS-240 so závitom G 3". Odporúčaná výmena najmenej raz ročne alebo pri tlakovej strate 350 mbar.
