Vysokotlakové filtre stlačeného vzduchu Omega Air HF do 50 bar

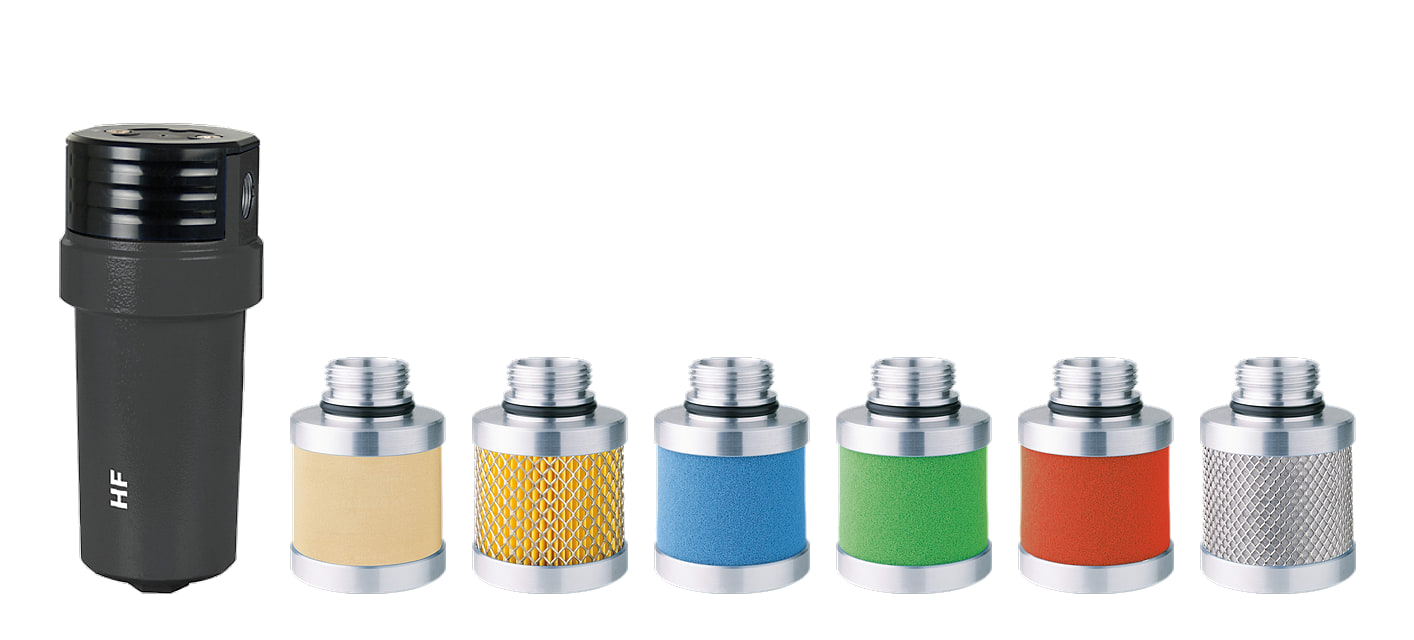

Filtre HF od slovinského výrobcu Omega Air čistia stlačený vzduch s tlakom až 50 bar od pevných nečistôt, vody, oleja, olejových pár a zápachu. Teleso je z hliníkového odliatku a do rozvodu sa pripája vnútornými rúrkovými závitmi.
Rad má 9 veľkostí so závitom G 1/2" až G 3" a prietokom 1 183 až 46 000 l/min pri 7 bar. Do telesa sa vkladá jedna vložka — stupeň filtrácie určí vložka. Rad patrí medzi priemyselné filtre Omega Air.
Stupne filtrácie a príslušenstvo
Každá dlaždica vedie na stupeň s tabuľkou veľkostí, náhradných vložiek a prietokov.
Stupne filtrácie v prehľade
Trieda ISO 8573-1 sa zapisuje ako pevné častice – voda – olej.
| Stupne filtrácie HF | |||||
|---|---|---|---|---|---|
| Stupeň | Jemnosť | Trieda ISO 8573-1 | Zvyškový olej | Výmena vložky | Teplota do |
| HFB hrubý filter 15 µm | 15 µm | 7-x-x | – | 1× ročne alebo 350 mbar | +65 °C |
| HFP základný filter 3 µm | 3 µm | 6-x-x | – | 1× ročne alebo 350 mbar | +65 °C |
| HFR prachový filter 1 µm | 1 µm | 3-x-x | – | 1× ročne alebo 350 mbar | +65 °C |
| HFM jemný predfilter 0,1 µm | 0,1 µm | 2-x-2 | < 0,1 mg/m³ | 1× ročne alebo 350 mbar | +65 °C |
| HFS mikrofilter 0,01 µm | 0,01 µm | 1-x-1 | < 0,01 mg/m³ | 1× ročne alebo 350 mbar | +65 °C |
| HFA aktívne uhlie | – | 1-x-1 | < 0,005 mg/m³ | každých 6 mesiacov | +45 °C |
Trieda 1 pevných častíc pri aktívnom uhlí A platí, len keď je pred ním mikrofilter S. Vložky B až S sa menia najmenej raz ročne alebo pri tlakovej strate 350 mbar, vložky s aktívnym uhlím každých 6 mesiacov.
#showmore#
Ako čítať triedu čistoty ISO 8573-1
Norma ISO 8573-1 opisuje čistotu stlačeného vzduchu tromi číslami: pevné častice, voda a olej. Čím nižšie číslo, tým čistejší vzduch. Písmeno x znamená, že filter danú zložku neurčuje.
Mikrofilter HFS s triedou 1-x-1 tak zabezpečí najvyššiu čistotu pevných častíc a oleja, vlhkosť však nerieši. Filtre zachytia len vodu, ktorá už skondenzovala. Vodnú paru odstráni sušička stlačeného vzduchu.
Ako zostaviť filtráciu

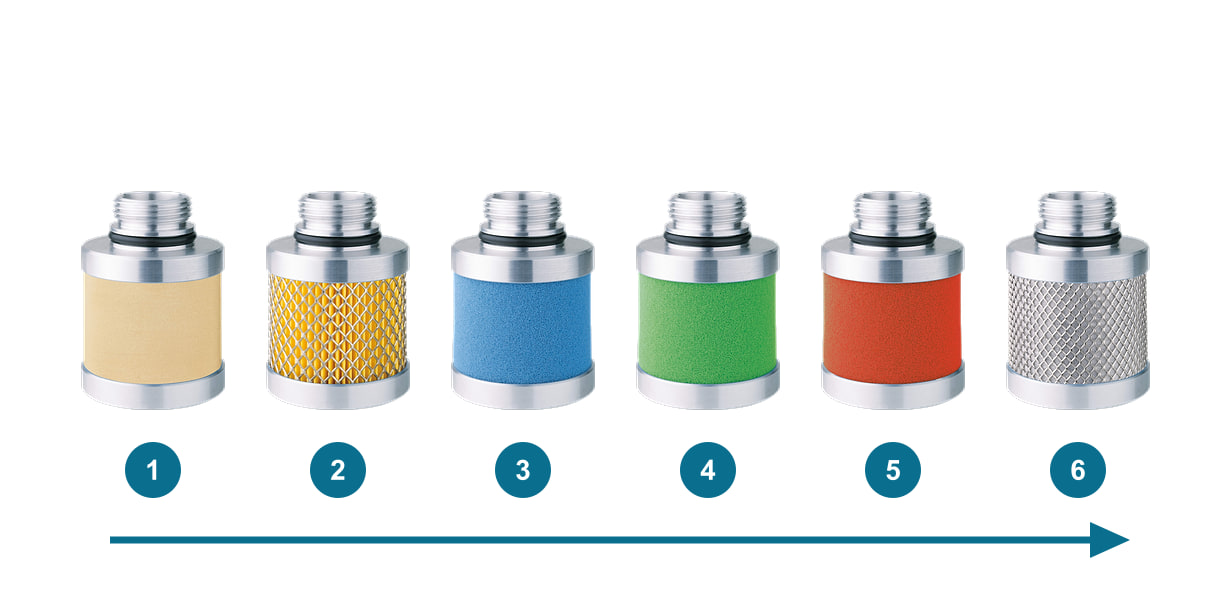

Stupne sa radia od hrubého k jemnému v smere prúdenia: hrubý filter B, základný P, prachový R, jemný predfilter M, mikrofilter S a nakoniec aktívne uhlie A. Každý stupeň chráni jemnejšie stupne za sebou, takže ich vložky vydržia dlhšie.
Jemný predfilter M patrí pred mikrofilter S. Pred aktívne uhlie vždy patrí mikrofilter S — až s ním platí trieda 1 pevných častíc a aktívne uhlie nedostane olej v kvapkách; v prostredí nasýtenom olejom pracovať nesmie.
Prachový filter R sa hodí aj za adsorpčnú sušičku, kde zachytí prach z adsorbentu.
Veľkosti filtrov

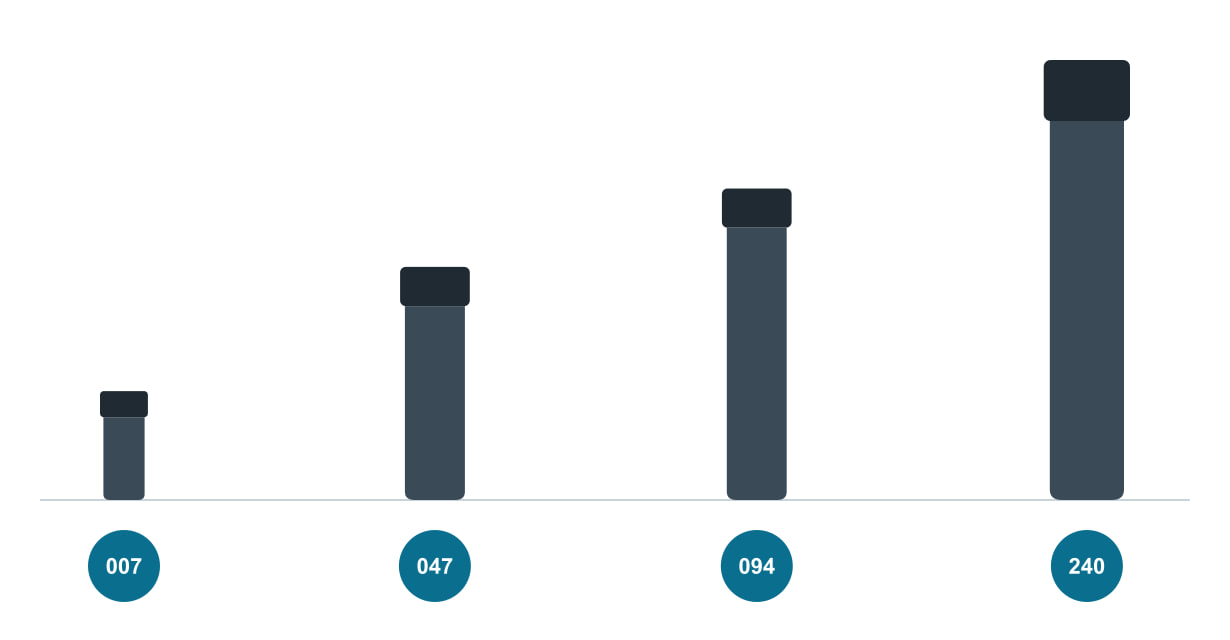

Veľkosť určuje závit, prietok a dĺžku nádobky. Všetky stupne rovnakej veľkosti majú rovnaké teleso, závit aj prietok, líši sa len vložka.
Najmenšie filtre 007 až 018 sú vysoké 250 mm a vážia 2,1 kg, najväčší 240 je vysoký 1 010 mm a váži 34,9 kg. Rozmery každej veľkosti nájdete na karte filtra.
| Veľkosti filtrov HF | ||||||
|---|---|---|---|---|---|---|
| Veľkosť | Závit | Nm³/h pri 7 bar | l/min pri 7 bar | Výška A | Hmotnosť | Objem |
| 007 | G 1/2" | 71 | 1 183 | 250 mm | 2,1 kg | 0,8 l |
| 010 | G 3/4" | 112 | 1 867 | 250 mm | 2,1 kg | 0,8 l |
| 018 | G 1" | 204 | 3 400 | 250 mm | 2,1 kg | 0,8 l |
| 047 | G 1 1/2" | 282 | 4 700 | 535 mm | 9,5 kg | 3,7 l |
| 070 | G 1 1/2" | 400 | 6 667 | 535 mm | 9,5 kg | 3,7 l |
| 094 | G 2" | 494 | 8 233 | 715 mm | 12,2 kg | 5,2 l |
| 150 | G 2" | 799 | 13 317 | 715 mm | 12,2 kg | 5,2 l |
| 200 | G 3" | 2 160 | 36 000 | – | 30,4 kg | 16,7 l |
| 240 | G 3" | 2 760 | 46 000 | 1 010 mm | 34,9 kg | 19,8 l |
Výšku veľkosti 200 uvádzajú listy výrobcu a dodávateľa rozdielne, preto ju neuvádzame. Objem je vnútorný objem telesa.
Prietok pri vyššom tlaku

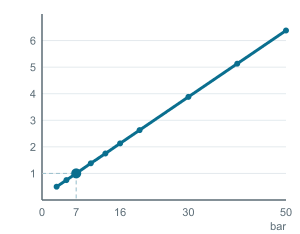

Prietoky platia pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku prietok vynásobte korekčným faktorom: pri vyššom tlaku filter prepustí viac vzduchu, pri nižšom menej.
Príklad: HFS-007 má pri 7 bar prietok 1 183 l/min, pri 30 bar 1 183 × 3,88 = 4 590 l/min a pri 50 bar 7 548 l/min.
| Korekčný faktor prietoku podľa tlaku | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Tlak (bar) | 3 | 5 | 7 | 10 | 13 | 16 | 20 | 30 | 40 | 50 |
| Faktor | 0,50 | 0,75 | 1,00 | 1,38 | 1,75 | 2,13 | 2,63 | 3,88 | 5,13 | 6,38 |
Teleso a rozmery
Teleso je z hliníkového odliatku s práškovým lakom, kryt hlavy je z ABS a tesnenie z NBR. Vzduch sa pripája vnútornými rúrkovými závitmi v hlave filtra, kondenzát odchádza dole závitom G 1/2".

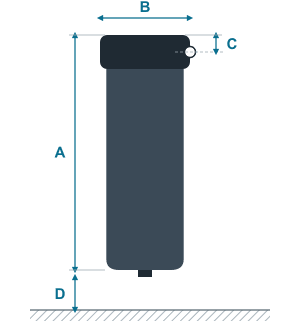

Na karte každého filtra je výška A, šírka hlavy B, vzdialenosť C od hornej hrany k osi pripojenia a voľný priestor D, ktorý je potrebný pod filtrom.
Odpúšťanie kondenzátu a indikácia zanesenia
Filtre HF sa dodávajú bez odpúšťania kondenzátu, objednáva sa zvlášť. Pre tlak do 50 bar sa hodia plavákové odpúšťače AOK 50B z mosadze a AOK 50SS z nerezovej ocele; spoľahlivo pracujú od 10 bar. Odpúšťač musí zniesť najvyšší tlak v rozvode. Ďalšie nájdete medzi odpúšťačmi kondenzátu pre filtre.
Kedy vymeniť vložku, ukáže diferenčný manometer MDHI 50: montuje sa na hlavu filtra, meria tlakovú stratu 0 až 1 bar a znesie statický tlak 50 bar. Vložky B až S sa menia pri tlakovej strate 350 mbar.
Ďalšie filtre
Pre tlak do 16 bar sú závitové filtre Omega Air AAF a pre veľké prietoky prírubové filtre BF. Kvapalnú vodu pred filtrami HF oddelia cyklónové odlučovače HFC. Celú ponuku nájdete medzi priemyselnými filtrami stlačeného vzduchu.
Ventilek radí
Mikrofilter potrebuje jemný predfilter. Pred mikrofilter HFS zaraďte jemný predfilter HFM: zachytí častice a olej do 0,1 µm a vložka mikrofiltra za ním potom rieši len to najjemnejšie.
- Aký stupeň filtrácie potrebujem?
- Podľa požadovanej triedy čistoty ISO 8573-1. Hrubé nečistoty zachytí B (trieda 7), základnú filtráciu zabezpečí P (trieda 6), prach R (trieda 3), jemné častice a olej jemný predfilter M (2-x-2) a mikrofilter S (1-x-1). Olejové pary a zápach odstráni aktívne uhlie A.
- Ako vybrať veľkosť?
- Podľa prietoku pri vašom tlaku. Prietoky v tabuľke platia pre 7 bar; pri inom tlaku ich vynásobte korekčným faktorom, pri 50 bar je to 6,38.
- Ako často meniť vložky?
- Vložky B až S najmenej raz ročne alebo pri tlakovej strate 350 mbar, vložky s aktívnym uhlím každých 6 mesiacov.
- Je súčasťou filtra odpúšťač kondenzátu?
- Nie. Filter sa dodáva s vložkou, odpúšťanie kondenzátu sa objednáva zvlášť. Pre tlak do 50 bar sa hodí AOK 50B alebo AOK 50SS.
- Aký tlak a teplotu filtre znesú?
- Pracovný tlak do 50 bar. Teplota +1,5 až +65 °C, pri aktívnom uhlí A do +45 °C.
