Prachový filter HFR-007 – G 1/2", 1 183 l/min 1 mikrón · trieda 3 · 50 bar
Kód: HFR-007
Súvisiaci tovar
Podrobný popis
Prachový vysokotlakový filter HFR-007 zachytí pevné častice väčšie ako 1 µm a kvapalnú vodu. Má závit G 1/2", prietok 1 183 l/min pri 7 bar a pracovný tlak do 50 bar.
Patrí do radu vysokotlakových filtrov Omega Air HF: teleso je pre všetky stupne rovnaké, líši sa vložka.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Pripojenie | G 1/2" (vnútorný rúrkový závit) |
| Prietok pri 7 bar | 1 183 l/min (71 Nm³/h) |
| Pracovný tlak | 50 bar |
| Pracovná teplota | +1,5 až +65 °C |
| Jemnosť filtrácie | 1 µm |
| Trieda ISO 8573-1 | 3-x-x |
| Výmena vložky | najmenej raz ročne alebo pri tlakovej strate 350 mbar |
| Vložka | HFR-007V |
| Teleso | hliníkový odliatok s práškovým lakom |
| Výška A | 250 mm |
| Šírka hlavy B | 110 mm |
| Od hornej hrany k osi pripojenia C | 30 mm |
| Voľný priestor pod filtrom D | 80 mm |
| Hmotnosť | 2,1 kg |
| Objem telesa | 0,8 l |
| Odpúšťanie kondenzátu | objednáva sa zvlášť |
| Vypúšťanie kondenzátu | G 1/2" dole |
Teleso a rozmery

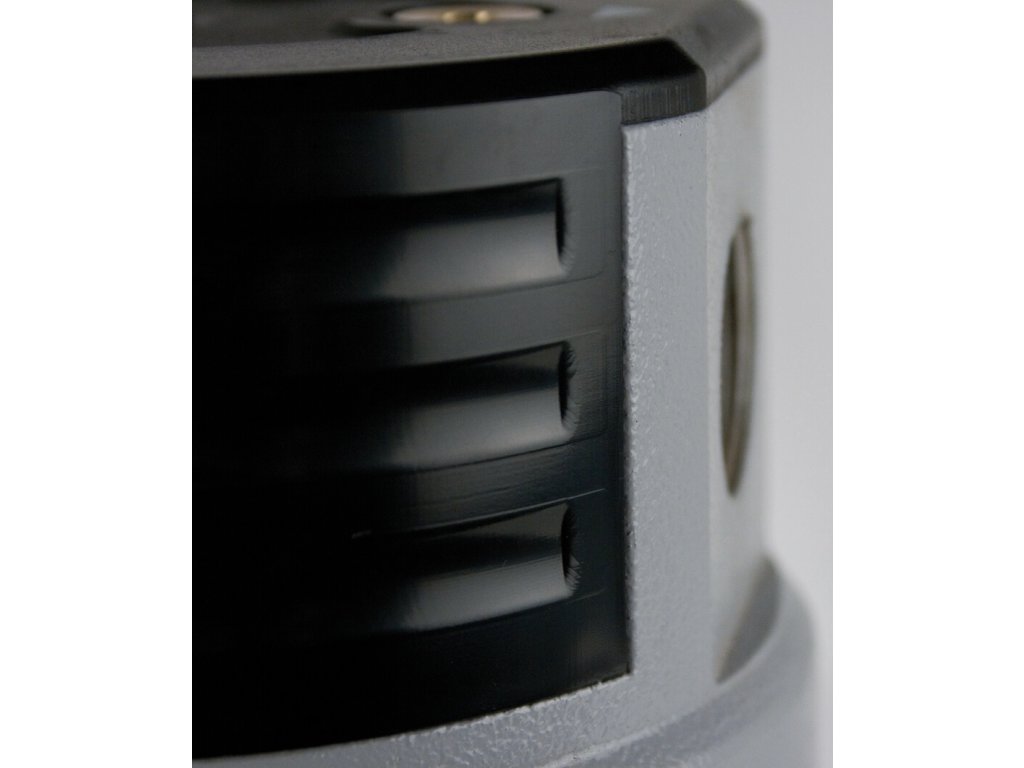

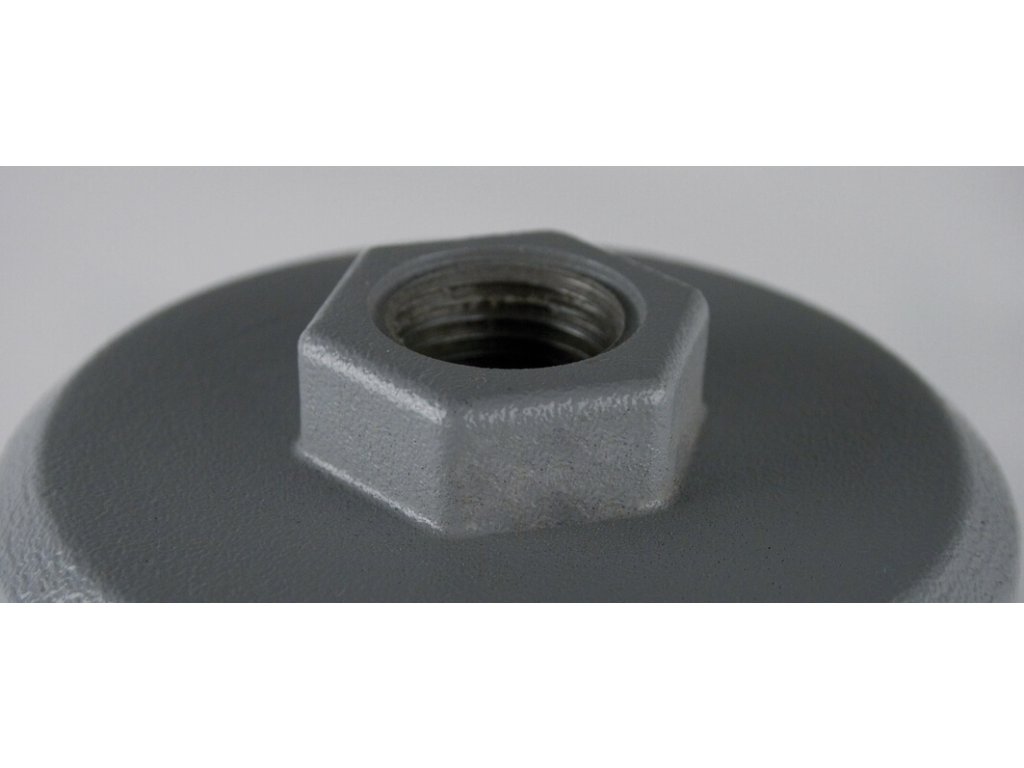

Teleso je z hliníkového odliatku s práškovým lakom, kryt hlavy je z ABS a tesnenie z NBR. Vzduch sa pripája vnútornými rúrkovými závitmi v hlave filtra, kondenzát odchádza dole závitom G 1/2".
Podľa listu výrobcu: výška A 250 mm, šírka hlavy B 110 mm, od hornej hrany k osi pripojenia C 30 mm a voľný priestor pod filtrom D 80 mm. Hmotnosť 2,1 kg, objem telesa 0,8 l.
Prietok podľa tlaku
Prietok platí pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa mení podľa korekčného faktora:
| Tlak (bar) | 3 | 5 | 7 | 10 | 13 | 16 | 20 | 30 | 40 | 50 |
|---|---|---|---|---|---|---|---|---|---|---|
| Prietok (l/min) | 592 | 887 | 1 183 | 1 633 | 2 070 | 2 520 | 3 111 | 4 590 | 6 069 | 7 548 |
Vložka a príslušenstvo
Kam ho zaradiť
Patrí za základný filter, pred jemný predfilter HFM alebo mikrofilter HFS — alebo ako prachový filter za adsorpčnú sušičku.
Ďalšie veľkosti nájdete medzi filtrami rovnakého stupňa.
Dodatočné parametre
| Kategória: | Prachové vysokotlakové filtre stlačeného vzduchu HFR do 50 bar |
|---|---|
| Prevedenie: | Prachový filter |
| Tlak: | 50 bar |
| Pripojenie: | 1/2" |
| Rozmery: | 250 × 110 × 30 × 80 mm |
| Certifikácia: | ISO 8573-1 (IUTA) |
| Filtrácia: | 1 µm |
| Vložka filtra: | HFR-007V |
| Materiál: | Hliník |
| Odpúšťanie kondenzátu: | Bez odpúšťača |
| Pracovná teplota: | +1,5 / +65°C |
| Prietok: | 1 183 l/min |
| Trieda kvality - pevné nečistoty: | 3 |
| Skladom: | Externý sklad |
