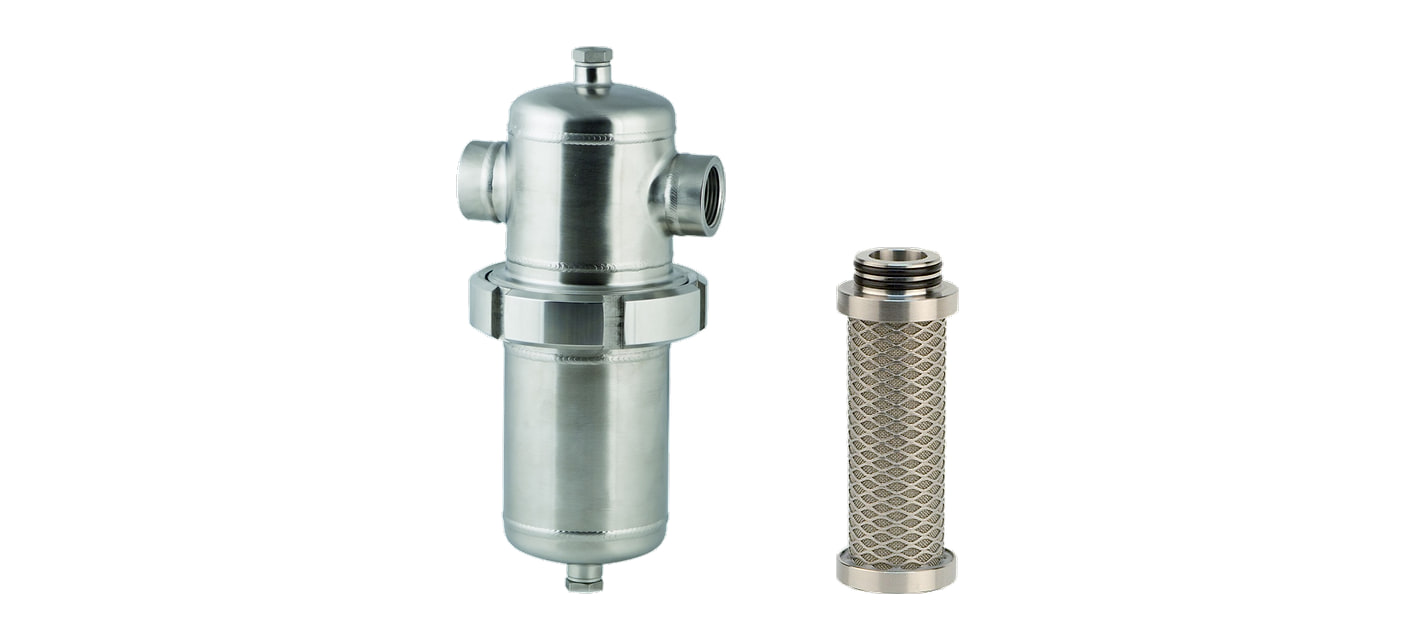

Základné nerezové filtre WFITN5 so sitkom do 14 bar
Základný filter WFITN5 má vinutú vložku z nerezového sitka 1.4301 a zachytí pevné častice väčšie ako 5 µm.
Filter WFITN5 je v 12 veľkostiach (G 1/4" až 3") s prietokom 1 250 až 60 000 l/min pri 7 bar, pracovný tlak do 14 bar. Je jedným zo stupňov filtrov WFIT — teleso je pre všetky stupne rovnaké, líši sa vložka.
Filtre WFITN5 podľa veľkosti
Veľkosť určuje pripojenie a prietok. Každá veľkosť má svoju náhradnú vložku radu PF.
| Filtre WFITN5 a náhradné vložky podľa veľkosti | ||||||
|---|---|---|---|---|---|---|
| Filter | Pripojenie | l/min pri 7 bar | Nm³/h pri 7 bar | Výška A × priemer C | Hmotnosť | Náhradná vložka |
| WFITN5-005 | G 1/4" | 1 250 | 75 | 204 × 76,1 mm | 1,9 kg | PFN5-005V |
| WFITN5-007 | G 3/8" | 1 750 | 105 | 235 × 76,1 mm | 2,1 kg | PFN5-007V |
| WFITN5-010 | G 1/2" | 2 500 | 150 | 239 × 76,1 mm | 2,2 kg | PFN5-010V |
| WFITN5-018 | G 3/4" | 3 750 | 225 | 263 × 76,1 mm | 2,3 kg | PFN5-018V |
| WFITN5-030 | G 1" | 5 250 | 315 | 278 × 88,9 mm | 3,1 kg | PFN5-030V |
| WFITN5-047 | G 1 1/4" | 7 000 | 420 | 348 × 88,9 mm | 3,4 kg | PFN5-047V |
| WFITN5-070 | G 1 1/2" | 10 000 | 600 | 376 × 114,3 mm | 4,6 kg | PFN5-070V |
| WFITN5-094 | G 2" | 15 000 | 900 | 458 × 114,3 mm | 5,4 kg | PFN5-094V |
| WFITN5-150 | G 2" | 21 000 | 1 260 | 571 × 114,3 mm | 6,1 kg | PFN5-150V |
| WFITN5-175 | G 2 1/2" | 28 000 | 1 680 | 722 × 139,7 mm | 11,4 kg | PFN5-175V |
| WFITN5-200 | G 3" | 40 000 | 2 400 | 1 004 × 139,7 mm | 12 kg | PFN5-200V |
| WFITN5-240 | G 3" | 60 000 | 3 600 | 1 029 × 168,3 mm | 16 kg | PFN5-240V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosti podľa technického listu výrobcu, ďalšie údaje nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Základný filter stačí tam, kde ide hlavne o pevné nečistoty a olej vo vzduchu neprekáža. Najčastejšie slúži ako predfilter pred jemnejšími stupňami, ktoré tak vydržia dlhšie. Triedu ISO 8573-1 preň výrobca neuvádza.
Nerezové sitko znesie rovnako ako teleso až +150 °C.

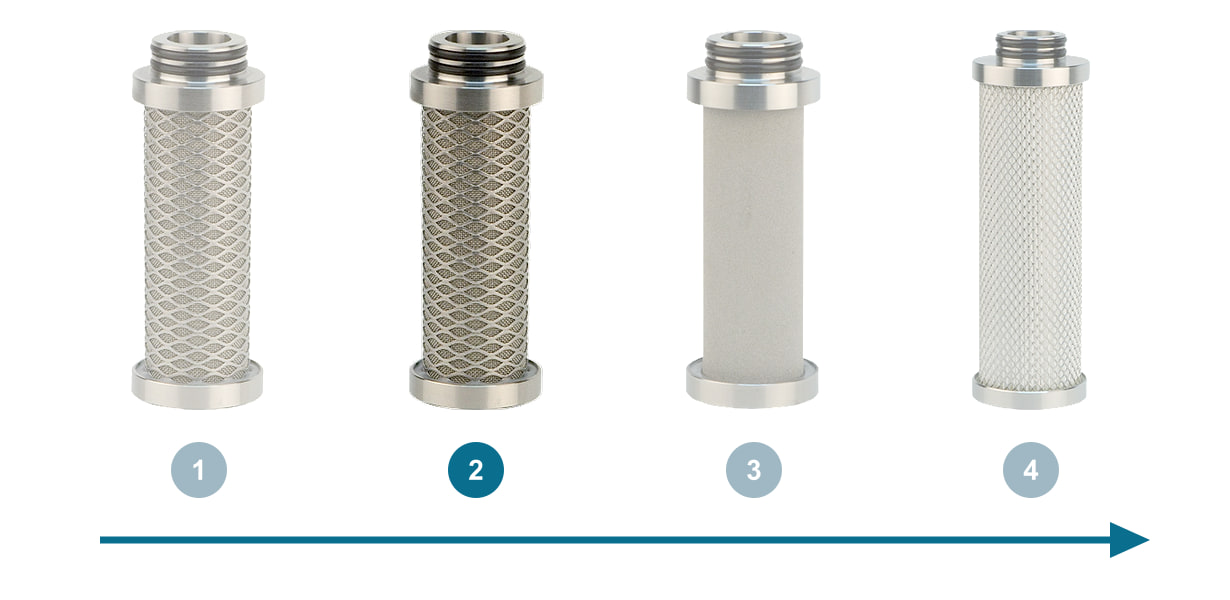

Kam ho zaradiť
Za hrubý filter WFITN25 alebo priamo na začiatok filtrácie, pred spekaný predfilter WFITI1 alebo jemný predfilter WFITM.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa násobia korekčným faktorom, pri 14 bar 1,88.
| Prietok filtrov WFITN5 v l/min podľa tlaku | ||||
|---|---|---|---|---|
| Veľkosť (pripojenie) | 4 bar | 7 bar | 10 bar | 14 bar |
| 005 (G 1/4") | 788 | 1 250 | 1 725 | 2 350 |
| 007 (G 3/8") | 1 103 | 1 750 | 2 415 | 3 290 |
| 010 (G 1/2") | 1 575 | 2 500 | 3 450 | 4 700 |
| 018 (G 3/4") | 2 363 | 3 750 | 5 175 | 7 050 |
| 030 (G 1") | 3 308 | 5 250 | 7 245 | 9 870 |
| 047 (G 1 1/4") | 4 410 | 7 000 | 9 660 | 13 160 |
| 070 (G 1 1/2") | 6 300 | 10 000 | 13 800 | 18 800 |
| 094 (G 2") | 9 450 | 15 000 | 20 700 | 28 200 |
| 150 (G 2") | 13 230 | 21 000 | 28 980 | 39 480 |
| 175 (G 2 1/2") | 17 640 | 28 000 | 38 640 | 52 640 |
| 200 (G 3") | 25 200 | 40 000 | 55 200 | 75 200 |
| 240 (G 3") | 37 800 | 60 000 | 82 800 | 112 800 |
Vložka, odpúšťanie a údržba
Do telesa sa vkladá vložka radu PF — napríklad PFN5-010V pre WFITN5-010. Rovnaká vložka pasuje aj do PFN5-010, WFIFN5-010. Pracovná teplota vložky +1,5 až +150 °C.
Filter sa dodáva s vložkou, bez odpúšťania kondenzátu. K filtrom WFIT výrobca ponúka nerezový plavákový odpúšťač AOK20SS do 20 bar a +65 °C a na hlavu diferenčný manometer MDHI 50-K. Vypúšťanie je v dne závitom G 1/2".
Vložku vymeňte najmenej raz za 12 mesiacov. Raz ročne skontrolujte aj teleso, či nie je viditeľne poškodené.
Príslušenstvo k filtrom WFITN5
Rovnaký stupeň v iných radoch
Stupeň N5 je aj vo filtroch PFN5 do 14 bar, filtroch WFIFN5 do 14 bar. Vložky sú pre všetky rady rovnaké.
Ventilek radí
Na nečistoty stačí sitko. Keď vzduch nemusí byť bez oleja, stačí nerezové sitko N5. Na olejový aerosól pridajte jemný predfilter M.
- Akú jemnosť má základný filter WFITN5?
- Sitko zachytí častice väčšie ako 5 µm. Triedu ISO 8573-1 preň výrobca neuvádza.
- Zachytí aj olej?
- Nie. Na olejový aerosól je jemný predfilter M.
- Kedy vložku vymeniť?
- Najmenej raz za 12 mesiacov.
