Hrubé nerezové filtre WFITN25 so sitkom do 14 bar

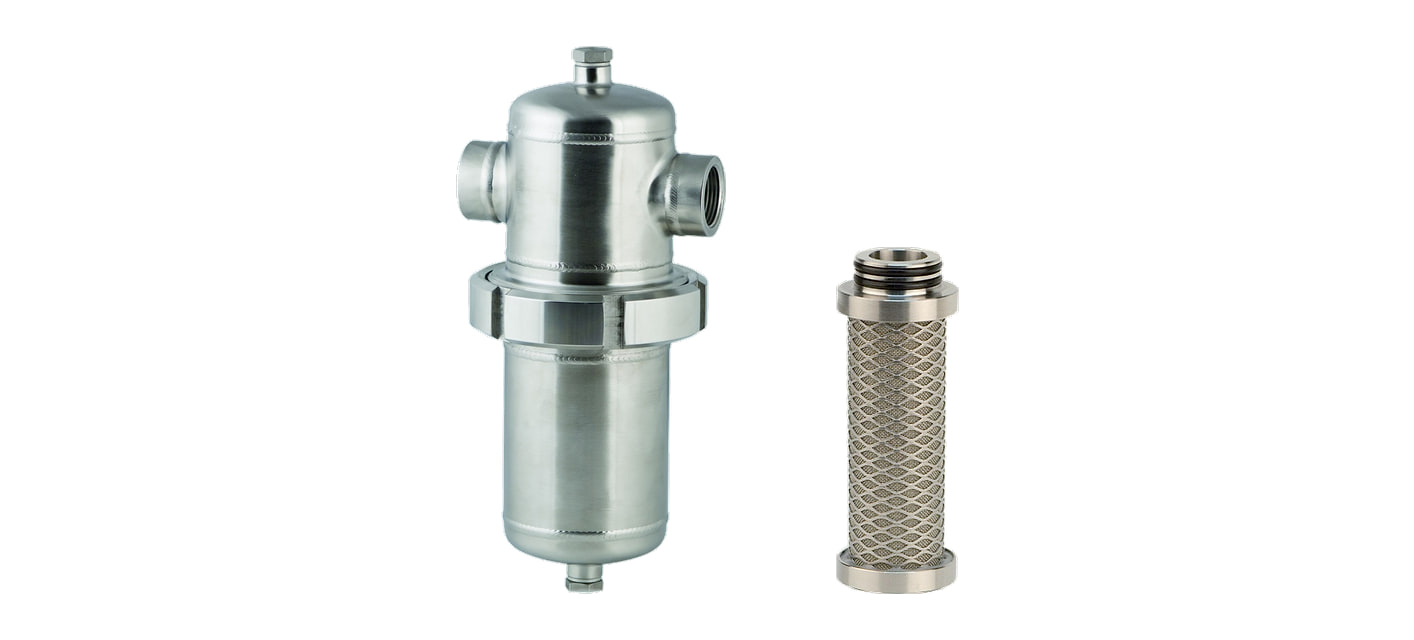

Hrubý filter WFITN25 má vinutú vložku z nerezového sitka 1.4301 a zachytí pevné častice väčšie ako 25 µm. Je to prvý stupeň filtrácie: odstráni väčšie nečistoty skôr, ako sa dostanú k jemnejším stupňom, a tie potom vydržia dlhšie.
Filter WFITN25 je v 12 veľkostiach (G 1/4" až 3") s prietokom 1 250 až 60 000 l/min pri 7 bar, pracovný tlak do 14 bar. Je jedným zo stupňov filtrov WFIT — teleso je pre všetky stupne rovnaké, líši sa vložka.
Filtre WFITN25 podľa veľkosti
Veľkosť určuje pripojenie a prietok. Každá veľkosť má svoju náhradnú vložku radu PF.
| Filtre WFITN25 a náhradné vložky podľa veľkosti | ||||||
|---|---|---|---|---|---|---|
| Filter | Pripojenie | l/min pri 7 bar | Nm³/h pri 7 bar | Výška A × priemer C | Hmotnosť | Náhradná vložka |
| WFITN25-005 | G 1/4" | 1 250 | 75 | 204 × 76,1 mm | 1,9 kg | PFN25-005V |
| WFITN25-007 | G 3/8" | 1 750 | 105 | 235 × 76,1 mm | 2,1 kg | PFN25-007V |
| WFITN25-010 | G 1/2" | 2 500 | 150 | 239 × 76,1 mm | 2,2 kg | PFN25-010V |
| WFITN25-018 | G 3/4" | 3 750 | 225 | 263 × 76,1 mm | 2,3 kg | PFN25-018V |
| WFITN25-030 | G 1" | 5 250 | 315 | 278 × 88,9 mm | 3,1 kg | PFN25-030V |
| WFITN25-047 | G 1 1/4" | 7 000 | 420 | 348 × 88,9 mm | 3,4 kg | PFN25-047V |
| WFITN25-070 | G 1 1/2" | 10 000 | 600 | 376 × 114,3 mm | 4,6 kg | PFN25-070V |
| WFITN25-094 | G 2" | 15 000 | 900 | 458 × 114,3 mm | 5,4 kg | PFN25-094V |
| WFITN25-150 | G 2" | 21 000 | 1 260 | 571 × 114,3 mm | 6,1 kg | PFN25-150V |
| WFITN25-175 | G 2 1/2" | 28 000 | 1 680 | 722 × 139,7 mm | 11,4 kg | PFN25-175V |
| WFITN25-200 | G 3" | 40 000 | 2 400 | 1 004 × 139,7 mm | 12 kg | PFN25-200V |
| WFITN25-240 | G 3" | 60 000 | 3 600 | 1 029 × 168,3 mm | 16 kg | PFN25-240V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosti podľa technického listu výrobcu, ďalšie údaje nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Hrubý filter sa hodí na začiatok filtrácie, kde do vzduchu prichádzajú väčšie nečistoty z kompresora alebo z rozvodu. Olej ani pary nezachytí, triedu ISO 8573-1 preň výrobca neuvádza.
Nerezové sitko znesie rovnako ako teleso až +150 °C.

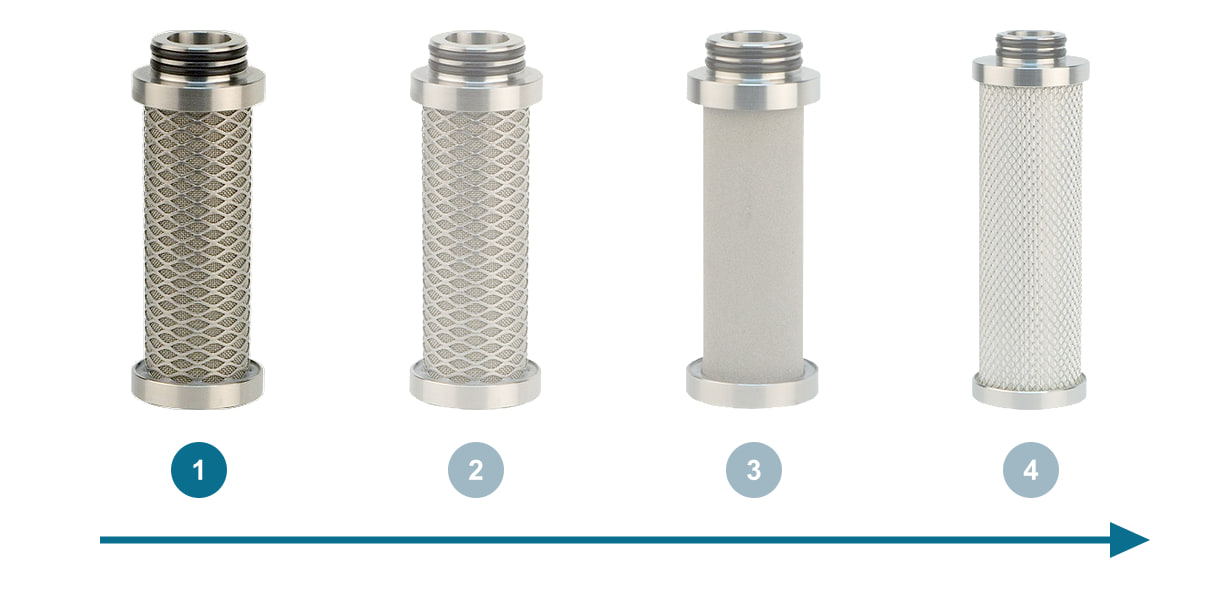

Kam ho zaradiť
Na začiatok filtrácie, pred základný filter WFITN5 alebo spekaný predfilter WFITI1.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa násobia korekčným faktorom, pri 14 bar 1,88.
| Prietok filtrov WFITN25 v l/min podľa tlaku | ||||
|---|---|---|---|---|
| Veľkosť (pripojenie) | 4 bar | 7 bar | 10 bar | 14 bar |
| 005 (G 1/4") | 788 | 1 250 | 1 725 | 2 350 |
| 007 (G 3/8") | 1 103 | 1 750 | 2 415 | 3 290 |
| 010 (G 1/2") | 1 575 | 2 500 | 3 450 | 4 700 |
| 018 (G 3/4") | 2 363 | 3 750 | 5 175 | 7 050 |
| 030 (G 1") | 3 308 | 5 250 | 7 245 | 9 870 |
| 047 (G 1 1/4") | 4 410 | 7 000 | 9 660 | 13 160 |
| 070 (G 1 1/2") | 6 300 | 10 000 | 13 800 | 18 800 |
| 094 (G 2") | 9 450 | 15 000 | 20 700 | 28 200 |
| 150 (G 2") | 13 230 | 21 000 | 28 980 | 39 480 |
| 175 (G 2 1/2") | 17 640 | 28 000 | 38 640 | 52 640 |
| 200 (G 3") | 25 200 | 40 000 | 55 200 | 75 200 |
| 240 (G 3") | 37 800 | 60 000 | 82 800 | 112 800 |
Vložka, odpúšťanie a údržba
Do telesa sa vkladá vložka radu PF — napríklad PFN25-010V pre WFITN25-010. Rovnaká vložka pasuje aj do PFN25-010, WFIFN25-010. Pracovná teplota vložky +1,5 až +150 °C.
Filter sa dodáva s vložkou, bez odpúšťania kondenzátu. K filtrom WFIT výrobca ponúka nerezový plavákový odpúšťač AOK20SS do 20 bar a +65 °C a na hlavu diferenčný manometer MDHI 50-K. Vypúšťanie je v dne závitom G 1/2".
Vložku vymeňte najmenej raz za 12 mesiacov. Raz ročne skontrolujte aj teleso, či nie je viditeľne poškodené.
Príslušenstvo k filtrom WFITN25
Rovnaký stupeň v iných radoch
Stupeň N25 je aj vo filtroch PFN25 do 14 bar, filtroch WFIFN25 do 14 bar. Vložky sú pre všetky rady rovnaké.
Ventilek radí
Hrubé sitko šetrí tie jemné. Keď sa v rozvode uvoľňujú väčšie nečistoty, zachytí ich nerezové sitko N25 a jemné vložky za ním sa tak rýchlo nezanesú.
- Akú jemnosť má hrubý filter WFITN25?
- Sitko zachytí častice väčšie ako 25 µm. Triedu ISO 8573-1 preň výrobca neuvádza.
- Zachytí aj olej?
- Nie. Na olejový aerosól je jemný predfilter M.
- Kedy vložku vymeniť?
- Najmenej raz za 12 mesiacov.
