Hrubé nerezové filtre WFIFN25 so sitkom do 14 bar

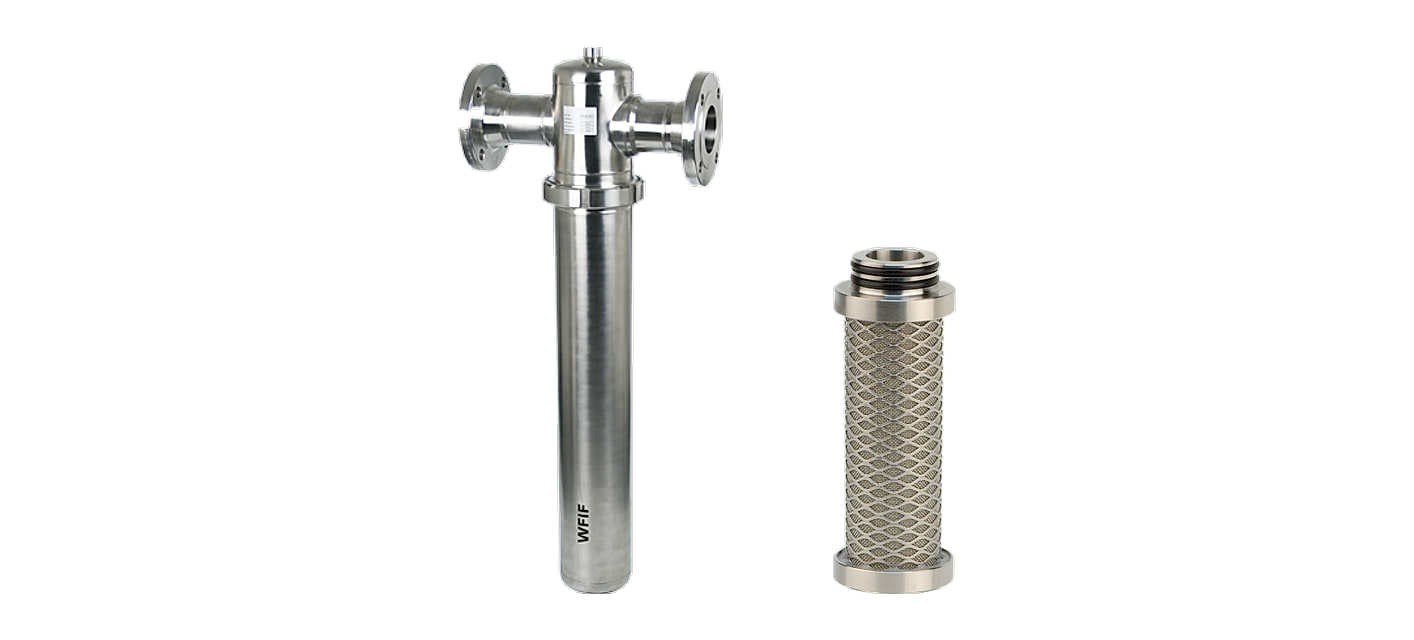

Hrubý filter WFIFN25 má vinutú vložku z nerezového sitka 1.4301 a zachytí pevné častice väčšie ako 25 µm. Je to prvý stupeň filtrácie: odstráni väčšie nečistoty skôr, ako sa dostanú k jemnejším stupňom, a tie potom vydržia dlhšie.
Filter WFIFN25 je v 11 veľkostiach (DN15 až DN100) s prietokom 2 500 až 84 000 l/min pri 7 bar, pracovný tlak do 14 bar, veľkosti od DN100 do 10 bar. Je jedným zo stupňov filtrov WFIF — teleso je pre všetky stupne rovnaké, líši sa vložka.
Filtre WFIFN25 podľa veľkosti
Veľkosť určuje pripojenie a prietok. Každá veľkosť má svoju náhradnú vložku radu PF.
| Filtre WFIFN25 a náhradné vložky podľa veľkosti | ||||||
|---|---|---|---|---|---|---|
| Filter | Pripojenie | l/min pri 7 bar | Nm³/h pri 7 bar | Výška A × priemer C | Hmotnosť | Náhradná vložka |
| WFIFN25-010 | príruba DN15 | 2 500 | 150 | 230 × 76,1 mm | 3,5 kg | PFN25-010V |
| WFIFN25-018 | príruba DN20 | 3 750 | 225 | 263 × 76,1 mm | 4,3 kg | PFN25-018V |
| WFIFN25-030 | príruba DN25 | 5 250 | 315 | 279 × 88,9 mm | 5,7 kg | PFN25-030V |
| WFIFN25-047 | príruba DN32 | 7 000 | 420 | 348 × 88,9 mm | 6,6 kg | PFN25-047V |
| WFIFN25-070 | príruba DN40 | 10 000 | 600 | 391 × 114,3 mm | 8 kg | PFN25-070V |
| WFIFN25-094 | príruba DN50 | 15 000 | 900 | 444 × 114,3 mm | 9,8 kg | PFN25-094V |
| WFIFN25-150 | príruba DN50 | 21 000 | 1 260 | 571 × 114,3 mm | 11 kg | PFN25-150V |
| WFIFN25-175 | príruba DN65 | 28 000 | 1 680 | 752 × 139,7 mm | 14,2 kg | PFN25-175V |
| WFIFN25-200 | príruba DN80 | 40 000 | 2 400 | 978 × 139,7 mm | 21,2 kg | PFN25-200V |
| WFIFN25-240 | príruba DN80 | 60 000 | 3 600 | 1 041 × 168,3 mm | 22,9 kg | PFN25-240V |
| WFIFN25-450 | príruba DN100 | 84 000 | 5 040 | 981 × 219,1 mm | 55 kg | 3× PFN25-175V |
Prietoky platia pre tlak 7 bar a teplotu +20 °C. Rozmery a hmotnosti podľa technického listu výrobcu, ďalšie údaje nájdete na karte každého filtra.
#showmore#
Kedy ho použiť
Hrubý filter sa hodí na začiatok filtrácie, kde do vzduchu prichádzajú väčšie nečistoty z kompresora alebo z rozvodu. Olej ani pary nezachytí, triedu ISO 8573-1 preň výrobca neuvádza.
Nerezové sitko znesie rovnako ako teleso až +150 °C.

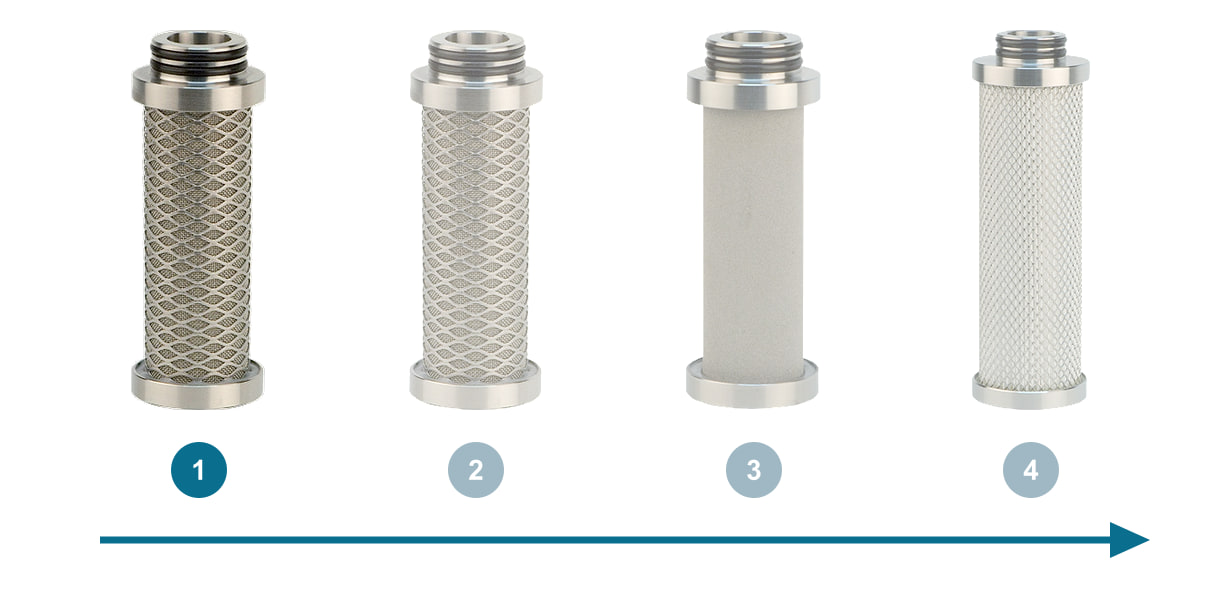

Kam ho zaradiť
Na začiatok filtrácie, pred základný filter WFIFN5 alebo spekaný predfilter WFIFI1.
Prietok podľa tlaku
Prietoky v katalógu platia pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa násobia korekčným faktorom, pri 14 bar 1,88.
| Prietok filtrov WFIFN25 v l/min podľa tlaku | ||||
|---|---|---|---|---|
| Veľkosť (pripojenie) | 4 bar | 7 bar | 10 bar | 14 bar |
| 010 (príruba DN15) | 1 575 | 2 500 | 3 450 | 4 700 |
| 018 (príruba DN20) | 2 363 | 3 750 | 5 175 | 7 050 |
| 030 (príruba DN25) | 3 308 | 5 250 | 7 245 | 9 870 |
| 047 (príruba DN32) | 4 410 | 7 000 | 9 660 | 13 160 |
| 070 (príruba DN40) | 6 300 | 10 000 | 13 800 | 18 800 |
| 094 (príruba DN50) | 9 450 | 15 000 | 20 700 | 28 200 |
| 150 (príruba DN50) | 13 230 | 21 000 | 28 980 | 39 480 |
| 175 (príruba DN65) | 17 640 | 28 000 | 38 640 | 52 640 |
| 200 (príruba DN80) | 25 200 | 40 000 | 55 200 | 75 200 |
| 240 (príruba DN80) | 37 800 | 60 000 | 82 800 | 112 800 |
| 450 (príruba DN100) | 52 920 | 84 000 | 115 920 | – |
Vložka, odpúšťanie a údržba

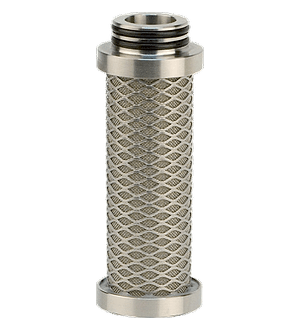

Do telesa sa vkladá vložka radu PF — napríklad PFN25-010V pre WFIFN25-010. Rovnaká vložka pasuje aj do PFN25-010, WFITN25-010. Filtre s prírubou od DN100 majú viac vložiek — ich počet je v tabuľke pri každej veľkosti. Pracovná teplota vložky +1,5 až +150 °C.
Filter sa dodáva s vložkou, bez odpúšťania kondenzátu. K filtrom WFIF výrobca ponúka nerezový plavákový odpúšťač AOK20SS do 20 bar a +65 °C a na hlavu diferenčný manometer MDHI 50-K. Vypúšťanie je v dne závitom G 1/2", pri veľkosti DN100 G 1".
Vložku vymeňte najmenej raz za 12 mesiacov. Raz ročne skontrolujte aj teleso, či nie je viditeľne poškodené.
Príslušenstvo k filtrom WFIFN25
Rovnaký stupeň v iných radoch
Stupeň N25 je aj vo filtroch PFN25 do 14 bar, filtroch WFITN25 do 14 bar. Vložky sú pre všetky rady rovnaké.
Ventilek radí
Hrubé sitko šetrí tie jemné. Keď sa v rozvode uvoľňujú väčšie nečistoty, zachytí ich nerezové sitko N25 a jemné vložky za ním sa tak rýchlo nezanesú.
- Akú jemnosť má hrubý filter WFIFN25?
- Sitko zachytí častice väčšie ako 25 µm. Triedu ISO 8573-1 preň výrobca neuvádza.
- Zachytí aj olej?
- Nie. Na olejový aerosól je jemný predfilter M.
- Kedy vložku vymeniť?
- Najmenej raz za 12 mesiacov.
