Hrubý filter WFIFN25-150 – 14 bar, DN50, 21 000 l/min nerezové sitko 25 mikrónov · 14 bar
Kód: WFIFN25-150
Súvisiaci tovar
Podrobný popis

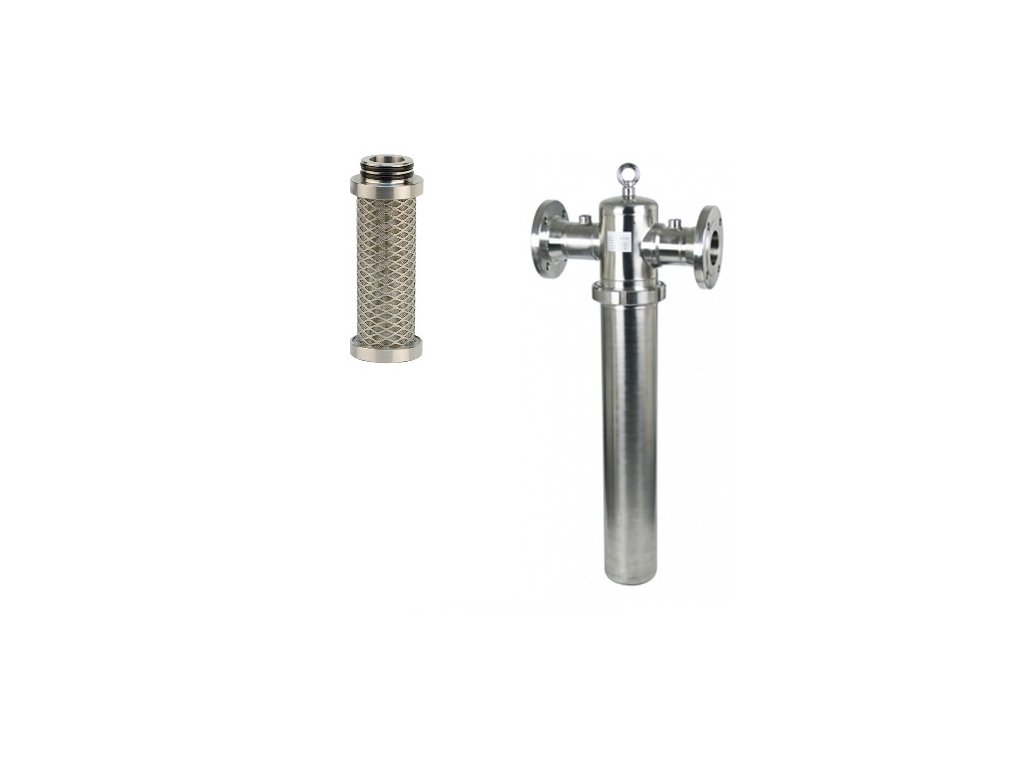

Hrubý procesný filter so sitkom WFIFN25-150 zachytí hrubé pevné nečistoty väčšie ako 25 µm a chráni jemnejšie stupne za sebou. Má prírubu DN50, prietok 21 000 l/min pri 7 bar a pracovný tlak do 14 bar.
Patrí do radu procesných filtrov WFIF medzi hrubé filtre WFIFN25: teleso je pre všetky stupne rovnaké, líši sa vložka.
Technické parametre
| Parameter | Hodnota |
|---|---|
| Pripojenie | príruba DN50 |
| Prietok pri 7 bar | 21 000 l/min (1 260 Nm³/h) |
| Pracovný tlak | 14 bar |
| Teplota vložky | +1,5 až +150 °C |
| Jemnosť filtrácie | 25 µm |
| Výmena vložky | najmenej raz za 12 mesiacov |
| Vložka | PFN25-150V |
| Materiál vložky | nerezové sitko 1.4301 |
| Prevedenie vložky | vinutá |
| Teleso | zváraná nerezová oceľ 1.4404 |
| Výška A | 571 mm |
| Dĺžka cez príruby B | 270 mm |
| Priemer telesa C | 114,3 mm |
| Hmotnosť | 11 kg |
| Vypúšťanie kondenzátu E | závit G 1/2" v dne |
| Odpúšťanie kondenzátu | objednáva sa zvlášť |
Teleso a rozmery
Zvárané teleso je z nerezovej ocele 1.4404, na želanie z 1.4301, s prírubami podľa EN 1092-1/11 PN16 (na želanie ANSI B16.5 WN Class 150) a tesnením FKM. Znesie −20 až +150 °C; skutočná hranica závisí od tesnenia a vložky.
Podľa výrobcu: výška A 571 mm, dĺžka cez príruby B 270 mm, priemer telesa C 114,3 mm. Hmotnosť 11 kg.
Prietok podľa tlaku
Prietok platí pre tlak 7 bar a teplotu +20 °C. Pri inom tlaku sa násobí korekčným faktorom, pri 14 bar je to 1,88:
| Tlak (bar) | 4 | 7 | 10 | 14 |
|---|---|---|---|---|
| Prietok (l/min) | 13 230 | 21 000 | 28 980 | 39 480 |
Vložka a príslušenstvo
| K tomuto filtru: | |
|---|---|
| Náhradná vložka | PFN25-150V |
| Odpúšťanie kondenzátu (objednáva sa zvlášť) | AOK20SS |
| Diferenčný manometer na hlavu filtra | MDHI50-K |
Kam ho zaradiť
Patrí na začiatok filtrácie, pred základný filter WFIFN5 alebo spekaný predfilter WFIFI1.
Ďalšie veľkosti nájdete medzi filtrami rovnakého stupňa.
Dodatočné parametre
| Kategória: | Hrubé nerezové filtre WFIFN25 so sitkom do 14 bar |
|---|---|
| Prevedenie: | Hrubý filter |
| Tlak: | 14 bar |
| Pripojenie: | príruba DN50 |
| Rozmery: | 571 × 270 × 114,3 mm |
| Filtrácia: | 25 µm |
| Vložka filtra: | PFN25-150V |
| Materiál: | Nerezová oceľ |
| Odpúšťanie kondenzátu: | Bez odpúšťača |
| Počet vložiek: | 1 |
| Pracovná teplota: | +1,5 / +150 °C |
| Prietok: | 21 000 l/min |
