Vysokotlakový regulátor tlaku 1/4", 2 718 l/min, 1-50 bar
Kód: 120.420
Podrobný popis

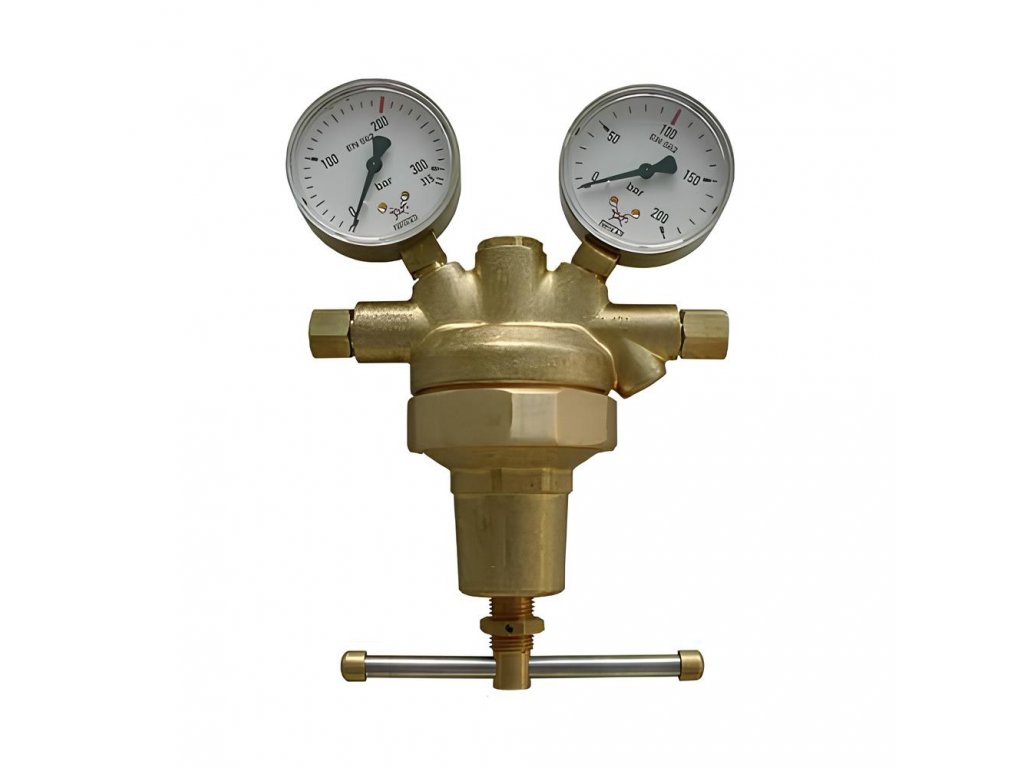

Vysokotlakový regulátor tlaku EWO 120.420 zníži tlak stlačeného vzduchu, dusíka alebo iného neutrálneho plynu z rozvodu – až 200 bar – na nastaviteľných 1 až 50 bar. Vstupný aj výstupný tlak vidíte na dvoch manometroch, ktoré sú súčasťou dodávky.
Prietok 2 718 l/min, pripojenie G 1/4" s vnútorným závitom, ovládanie ručné koleso. Patrí do radu vysokotlakových regulátorov tlaku 120 so vstupom do 200 bar.
Technické údaje
| Parameter | Hodnota |
|---|---|
| Kód | 120.420 |
| Vstupný tlak | max. 200 bar (PN 200) |
| Výstupný tlak (regulácia) | 1–50 bar |
| Prietok | 2 718 l/min |
| Pripojenie | G 1/4" vnútorný závit, vstup aj výstup |
| Menovitá svetlosť | DN 3 |
| Vstupný manometer | ⌀ 63 mm, 0–315 bar, červená značka na 200 bar |
| Výstupný manometer | ⌀ 63 mm, 0–100 bar |
| Ovládanie | ručné koleso |
| Sekundárne odvzdušnenie | nie (tlak na výstupe klesá s odberom) |
| Poistka proti pretlaku | odfukovací ventil |
| Montážna poloha | ľubovoľná, prietok zľava doprava |
| Prevádzková teplota | −10 až +90 °C |
| Médium | stlačený vzduch, dusík, neutrálne stlačené plyny |
| Materiál | telo a kryt pružiny mosadz, tesnenie NBR |
| Rozmery (šírka × výška) | 150 × 215 mm |
| Hmotnosť | 2,02 kg |

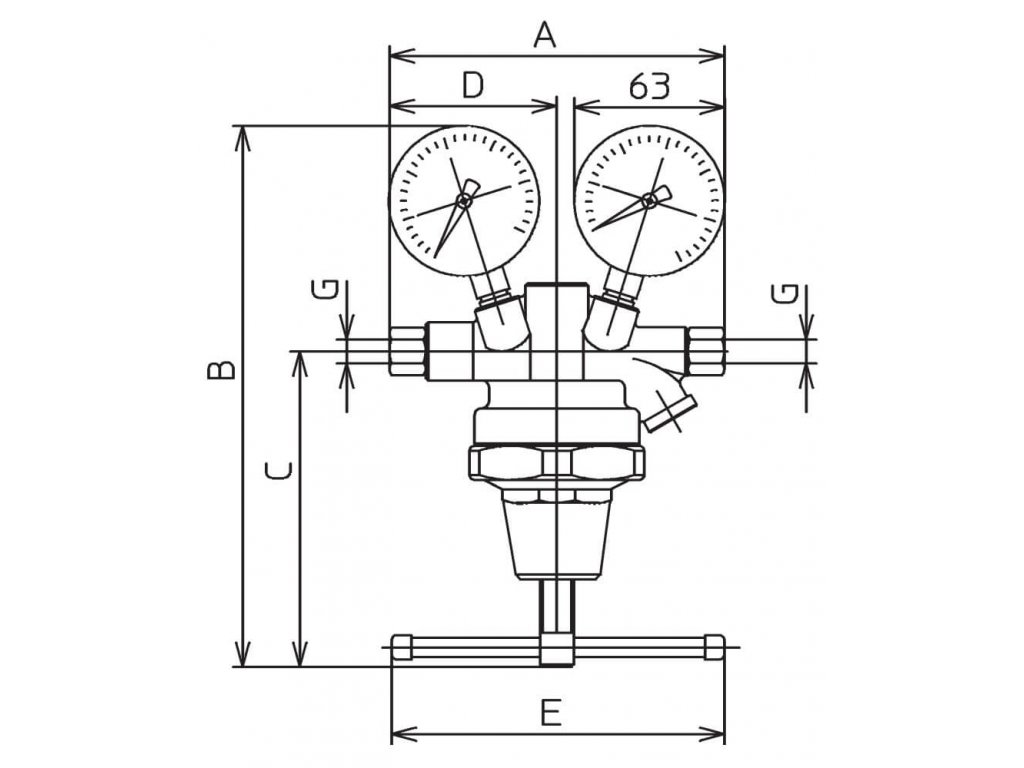

Rozmery a pripojenie
Plyn prúdi zľava doprava. Ľavý manometer (p1) ukazuje tlak na vstupe, pravý (p2) nastavený tlak na výstupe.
Montáž a nastavenie
- regulátor namontujte tak, aby plyn prúdil zľava doprava pri pohľade na manometre; montážna poloha je ľubovoľná
- vstup aj výstup majú vnútorný závit G 1/4" – použite skrutkovanie a tesnenie určené pre tlak až 200 bar
- tlak nastavujte zdola nahor: povoľte rukoväť, pomaly otvorte prívod a rukoväťou pridávajte, kým výstupný manometer neukáže požadovaný tlak
- keď chcete tlak znížiť, povoľte rukoväť a výstup odvzdušnite odberom – regulátor sám plyn z výstupu nevypúšťa
Náhradné diely
Potrebujete vymeniť manometer alebo iný diel? Napíšte nám kód svojho regulátora, overíme správny diel u výrobcu.
Pre vstup do 60 bar a väčší prietok sú regulátory 302 so sekundárnym odvzdušnením.
Dodatočné parametre
| Kategória: | Regulátory tlaku vzduchu – presné, vysokotlakové aj diaľkovo ovládané |
|---|---|
| EAN: | 4030875105865 |
| Tlak: | 200 bar |
| Rozmery: | 150 × 215 mm |
| Hmotnosť: | 2,02 kg |
| Prietok: | 2 718 l/min |
| Regulačný rozsah: | 1,0 až 50 bar |
| Závit: | G 1/4" |
| Skladom: | Na predajni, Externý sklad |
