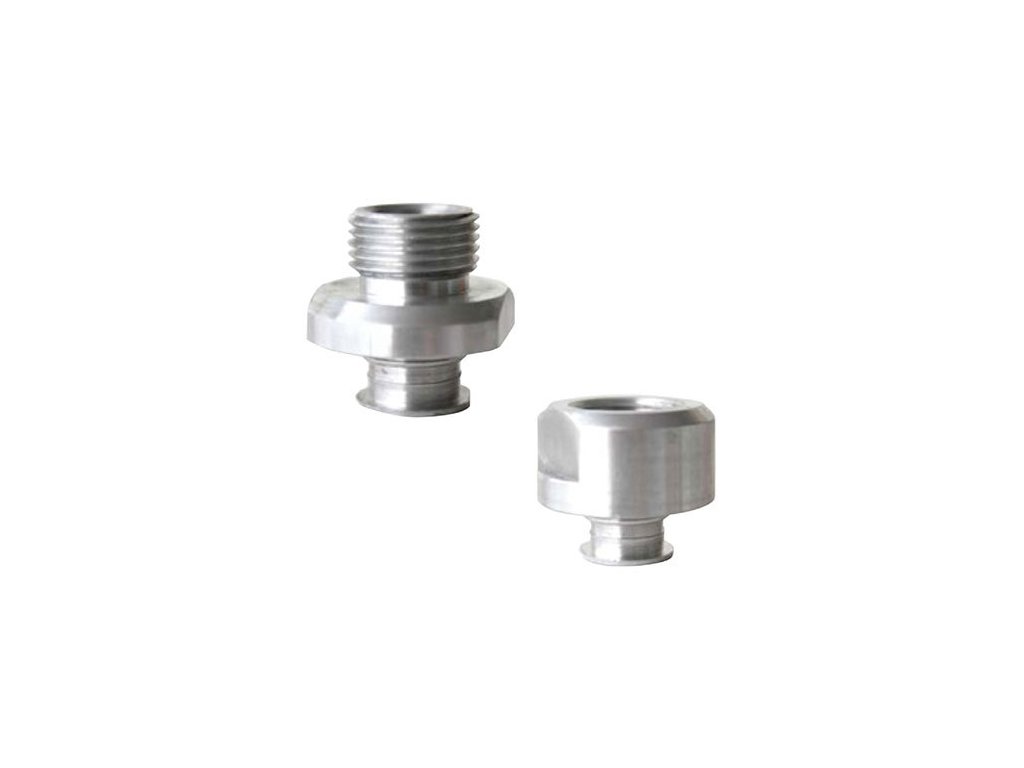

Šróbenie pre prísavky PU, vonkajší závit 1/8"

MEDAN je nemecká rodinná firma, založená v roku 1990 v Bempflingene pri Reutlingene, kde má dodnes centrálu aj výrobný závod. Vyrába pneumatické a elektrické pohony: bezpiestnicové valce, otočné pohony, ISO valce, elektrické pohony, filtre a regulátory, armatúry aj tlakové ventily. Od roku 2016 spolupracuje s taiwanskou skupinou Mindman a časť jej výrobkov zaradila do svojej ponuky.

U nás nájdete bezpiestnicové valce MEDAN v piatich radách a pripojovacie šróbenia pre vákuové prísavky PU. Jazdec bezpiestnicového valca jazdí priamo po profile, piestnica nikam nevysúva, a preto valec zaberie až o polovicu menej miesta ako valec s piestnicou.

Nemecká rodinná firma

Rady bezpiestnicových valcov MEDAN

Rada PL

Základný valec s plochým jazdcom. Na bežné lineárne presuny bez veľkého bočného zaťaženia.

• priemer 16 až 40 mm
• sila 110 až 640 N pri 6 bar
• teplota −10 až +80 °C

Zobraziť radu PL

Rada PLF

Plochý jazdec aj pre väčšie priemery. Dvojčinný valec s magnetom do priemeru 63 mm.

• priemer 16 až 63 mm
• sila až 1 550 N pri 6 bar
• teplota −10 až +80 °C

Zobraziť radu PLF

Rada PLK

Jednostranné vedenie jazdca. Vedenie zvyšuje odolnosť proti bočnému zaťaženiu a presnosť presunu.

• priemer 16 až 63 mm
• zaťaženie jazdca až 7 500 N
• sila až 1 550 N pri 6 bar

Zobraziť radu PLK

Rada PLS

Obojstranné vedenie jazdca. Valec na plynulý a presný chod s vedením po oboch stranách.

• priemer 32 až 63 mm
• sila 420 až 1 550 N pri 6 bar
• teplota −10 až +55 °C

Zobraziť radu PLS

Rada DUO96

Dva piesty pre väčšiu silu. Robustný valec s dvojicou piestov pre ťažšiu a nepravidelnú záťaž.

• priemer 2× 16 až 2× 32 mm
• sila 200 až 820 N pri 6 bar
• zaťaženie jazdca až 900 N

Zobraziť radu DUO96

K valcu potrebujete ventil, snímač polohy a šróbenie. Valce s piestnicou, snímače, úchyty aj tlmiče nárazov nájdete v kategórii Valce a príslušenstvo.

Valce a príslušenstvo

Rady MEDAN vedľa seba

Všetky rady sú dvojčinné, s magnetom pre snímač polohy a pre tlak 0,5 až 8 bar. Profil, piest aj veká sú z hliníka, tesniaci pás z nehrdzavejúcej ocele.

Ako vybrať bezpiestnicový valec

Časté otázky

Ako bezpiestnicový valec funguje?

Piest jazdí vnútri hliníkového profilu so štrbinou a ťahá jazdec na povrchu. Štrbinu profilu tesní nerezový pás, takže valec nepotrebuje piestnicu.

Koľko miesta bezpiestnicový valec ušetrí?

Valec s piestnicou potrebuje k dĺžke tela ešte miesto pre vysunutú piestnicu. Bezpiestnicový valec má jazdec na profile, a preto zaberie až o polovicu menej miesta.

Aký je rozdiel medzi radou PLK a PLS?

PLK má jednostranné vedenie jazdca a priemery 16 až 63 mm. PLS má obojstranné vedenie, priemery 32 až 63 mm a pracuje do +55 °C. Dovolené zaťaženie a momenty nájdete v tabuľke pri každej rade.

Aký dlhý zdvih môže valec mať?

Na webe volíte zdvih vo variantoch od 100 do 2 000 mm. Podľa tabuliek v kategóriách radov sa dá pri väčšine priemerov vyrobiť zdvih až 5 700 mm, napíšte nám.

Na čo je šróbenie MEDAN pre prísavky?

Pripojovacie šróbenie spojí vákuovú prísavku PU so strojom a utesní vákuovú vetvu. Je s vnútorným alebo vonkajším závitom M5 až 3/8″.

Kto vyrába valce MEDAN?

Nemecká firma MEDAN GmbH, rodinný podnik riadený vlastníkmi, založený v roku 1990. Centrálu aj výrobu má v Bempflingene pri Reutlingene a valce vyrába vo vlastnom závode. Od roku 2016 je partnerom taiwanskej skupiny Mindman Industrial.

Sily, momenty a rozmery každej rady nájdete v tabuľke v jej kategórii. Rady PL, PLF, PLK, PLS a DUO96 sú označenia výrobcu MEDAN.
