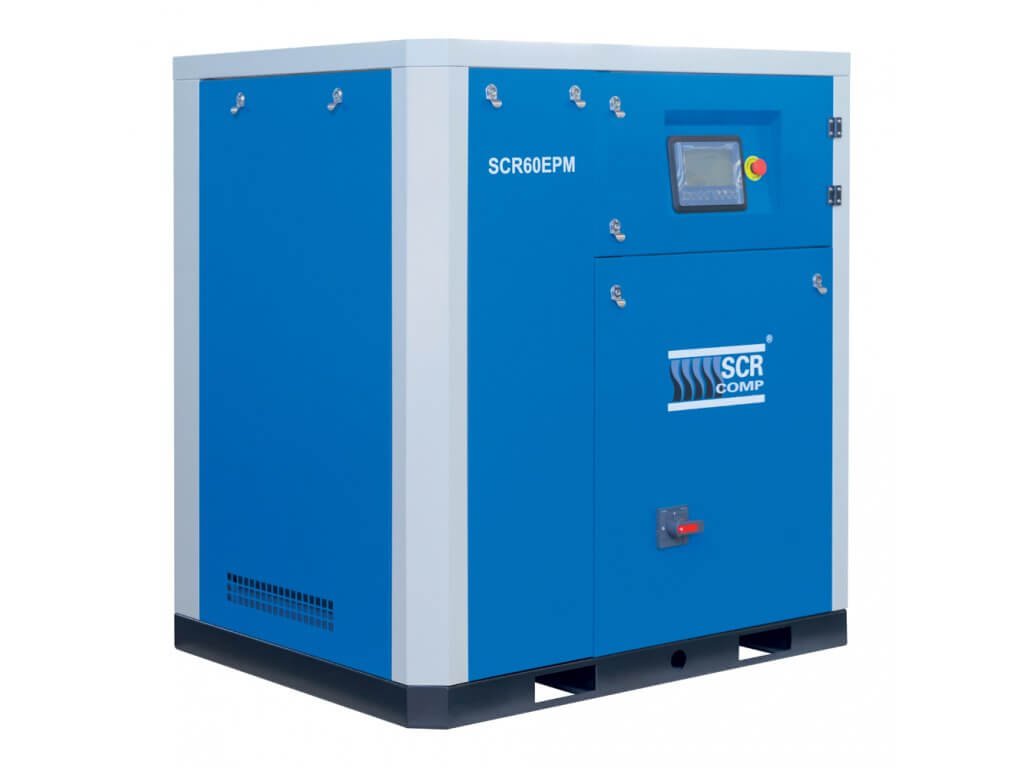

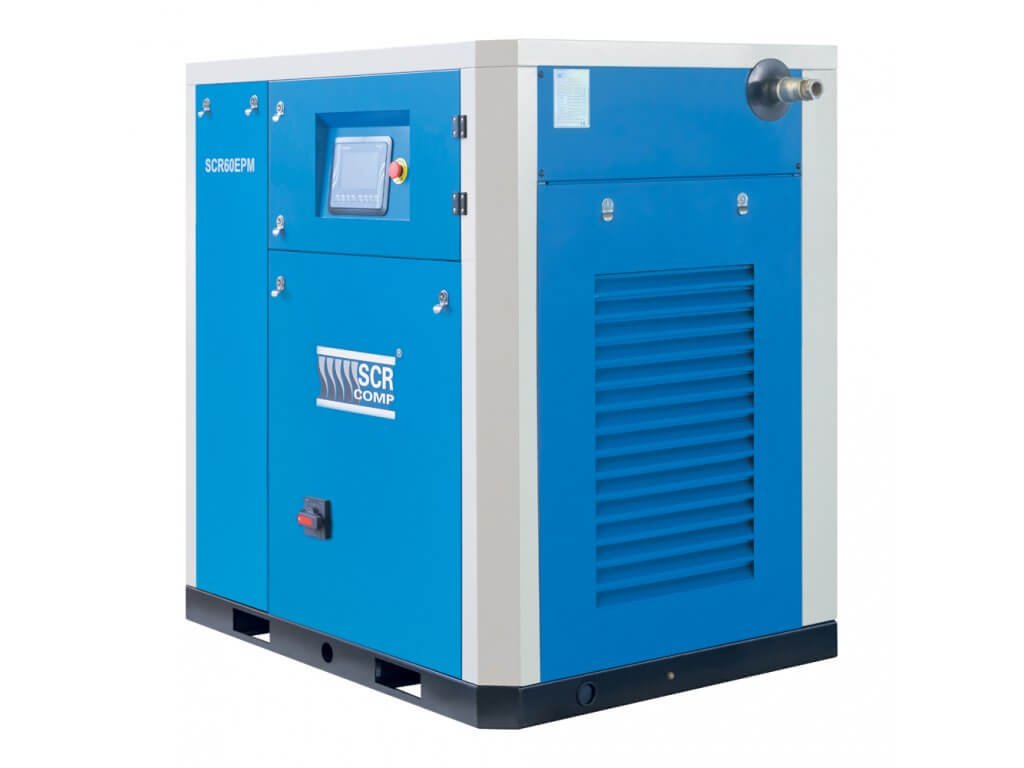

Skrutkový kompresor SCR-22/10EPM príkon 22 kW, výtlak až 3 500 l/min, tlak 10 bar, frekvenčný menič, napätie 400/50 V/Hz YD
Kód: SCR-22/10EPM
Súvisiaci tovar
Podrobný popis
Dvadsaťdvojka nastavená na desať barov dodá 3 500 l/min. Je to najvyšší tlak, ktorý z malej skrine dostanete, a hodí sa tam, kde desať barov potrebuje viac spotrebičov naraz — nie jeden osamotený stroj.
Prečo 10 barov
Desať barov znamená 3 500 l/min proti 4 100 l/min pri siedmich. Strata je 15 %, čo je na desaťbarové nastavenie málo — pri pätnástke je to 23 %. Regulácia ide dole na 1 100 l/min, teda na necelú tretinu.
| Ten istý stroj 22 kW v troch nastaveniach tlaku | |||
|---|---|---|---|
| Objednávacie číslo | Tlak | Výtlak (l/min) | Strata proti 7 barom |
| SCR-22/7EPM | 7 bar | 1 100 – 4 100 | 0 % |
| SCR-22/8EPM | 8 bar | 1 200 – 4 000 | 2 % |
| SCR-22/10EPM — tento stroj | 10 bar | 1 100 – 3 500 | 15 % |

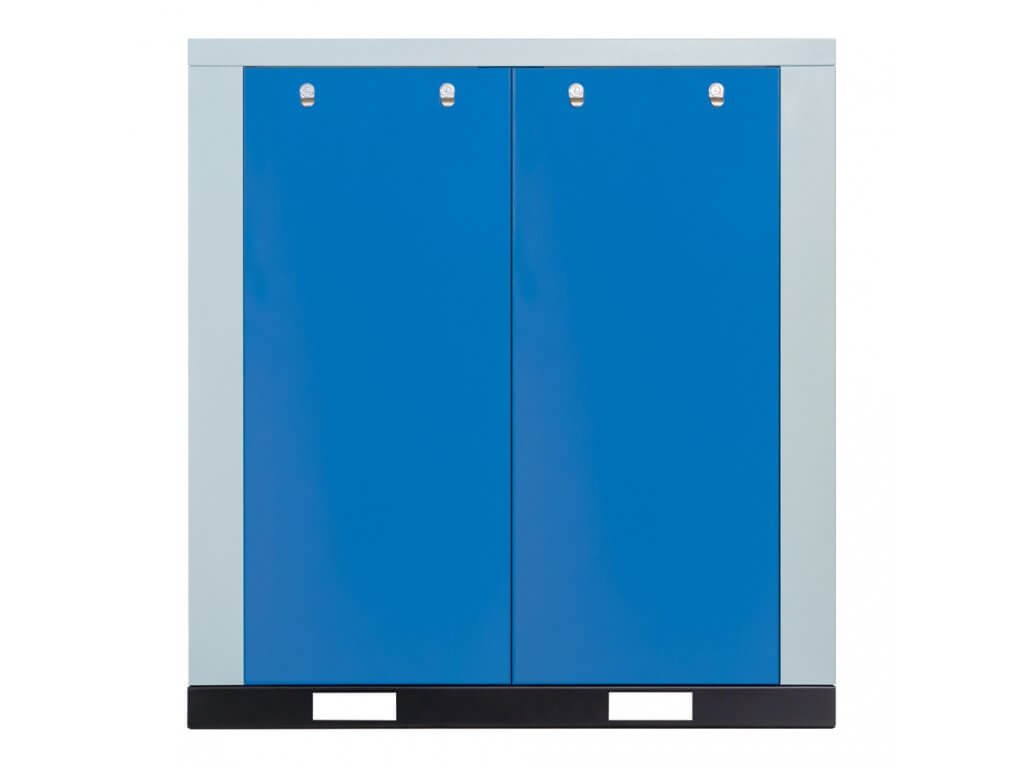

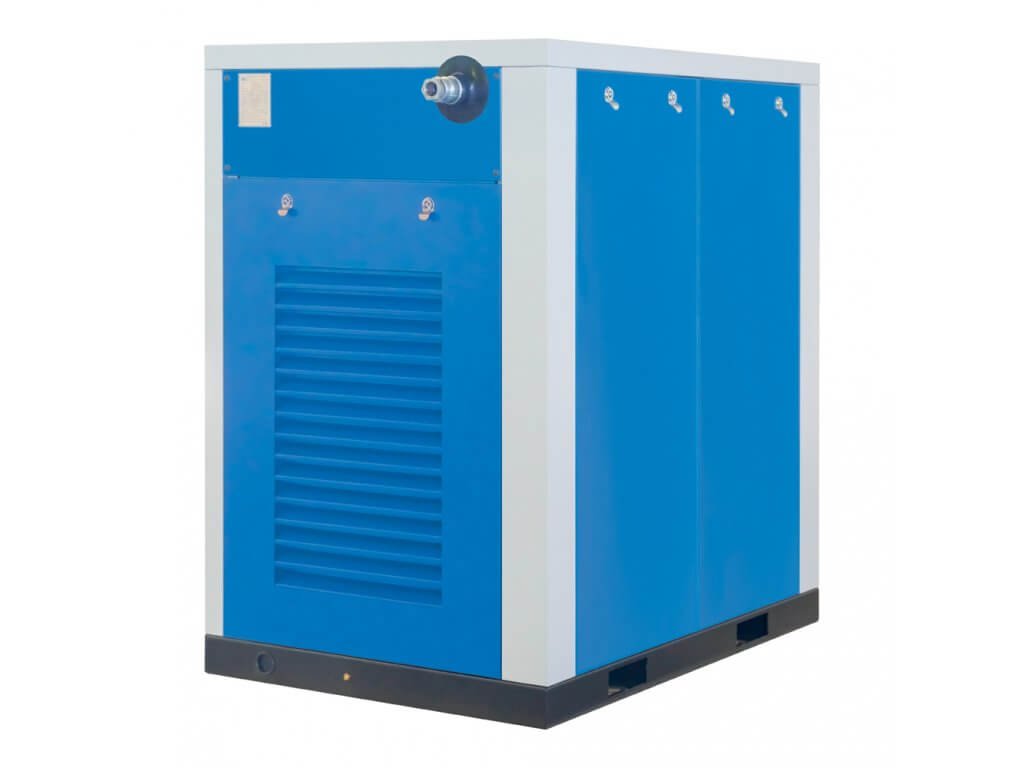

Rozmery 1 200 × 800 × 1 100 mm, hmotnosť 560 kg, výstup R 1" a hlučnosť 66 dB(A) sú pri všetkých troch nastaveniach rovnaké — je to jeden a ten istý stroj.
Čím sa líši od susedov
Menší SCR-18/10EPM dá pri rovnakom tlaku 2 900 l/min, väčší SCR-30/10EPM rovno 5 200 l/min. Keby desať barov nebolo nutné, ten istý stroj ako SCR-22/7EPM pridá 600 l/min zadarmo.

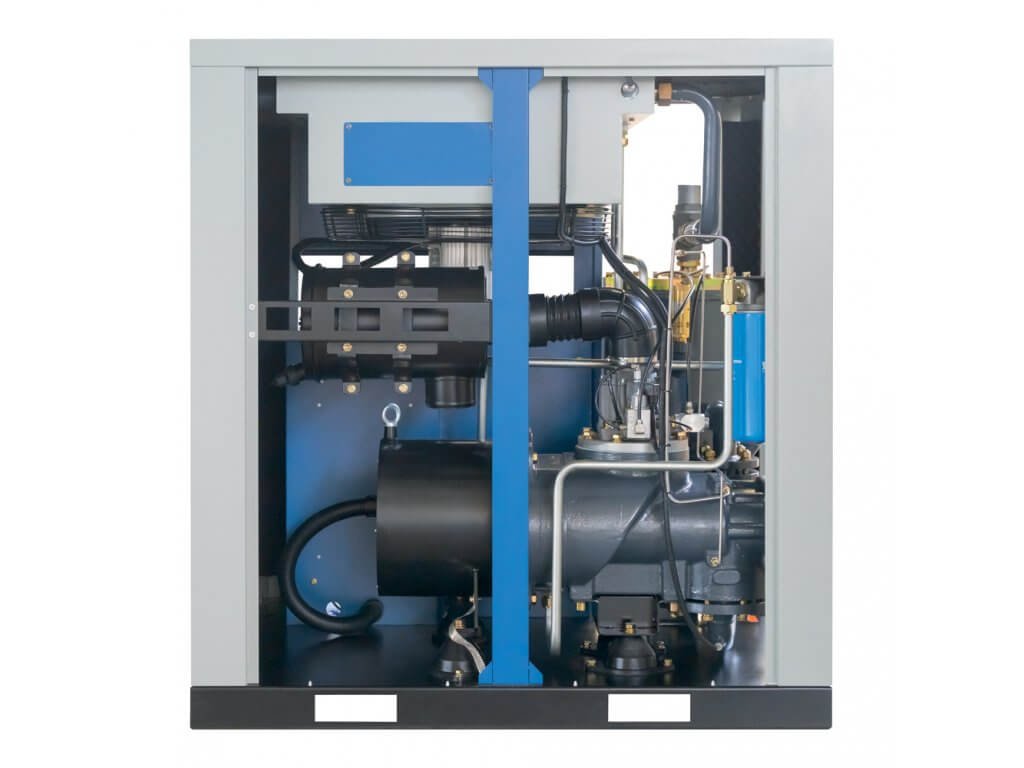

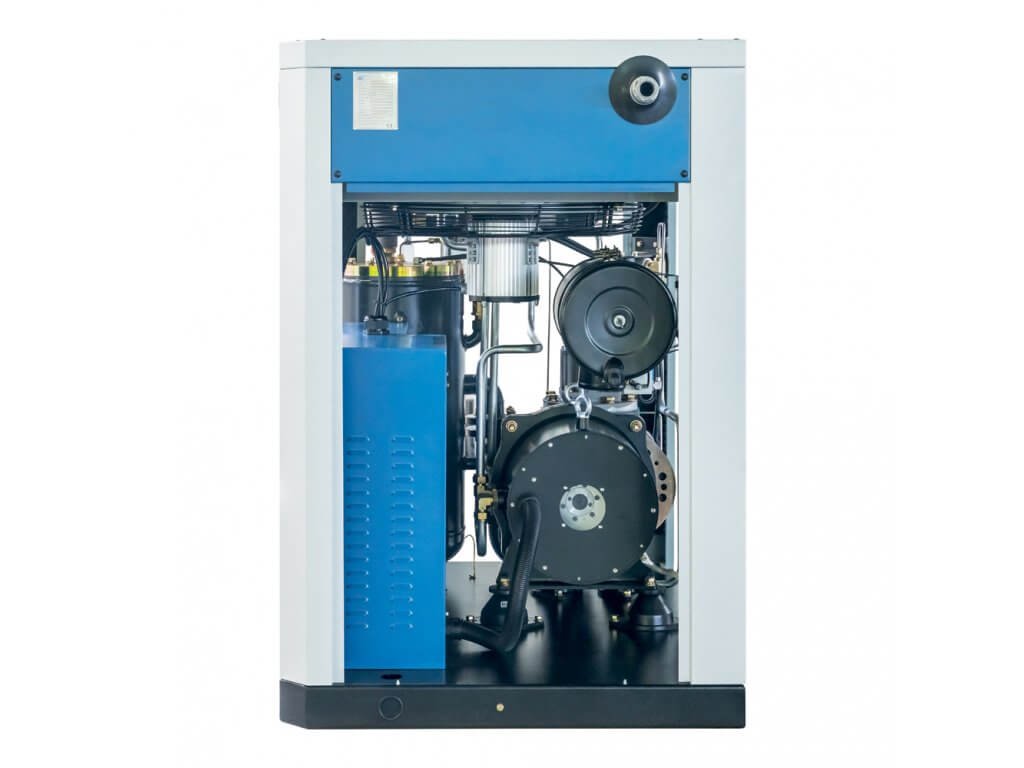

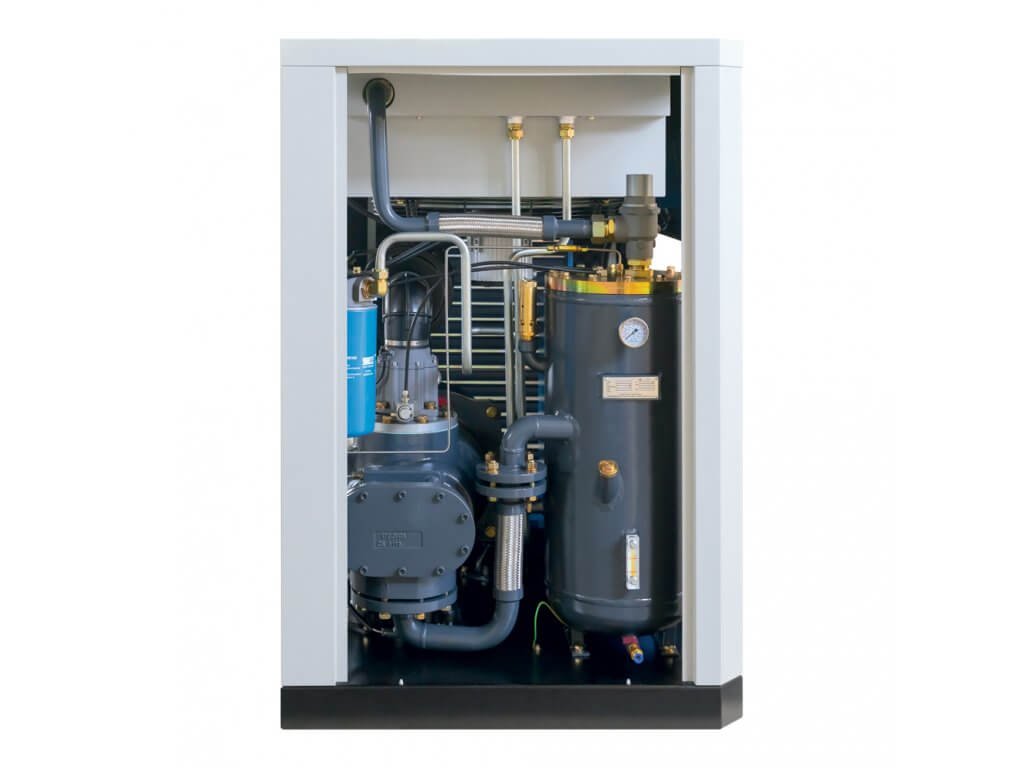

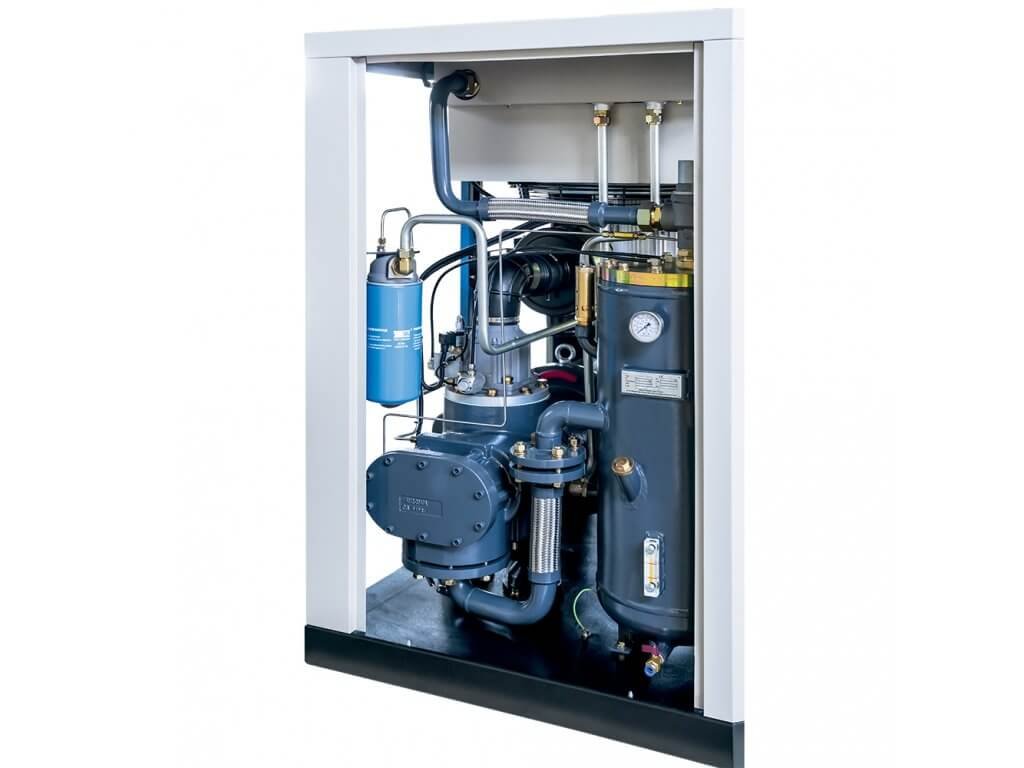

Čo je vnútri
Motor s permanentnými magnetmi
Uzavretý olejový okruh a konštrukcia bez ložísk znamenajú o jednu servisnú položku menej. Na 22 kW k tomu pridá 5–6 % úspory proti bežnému motoru IE2.

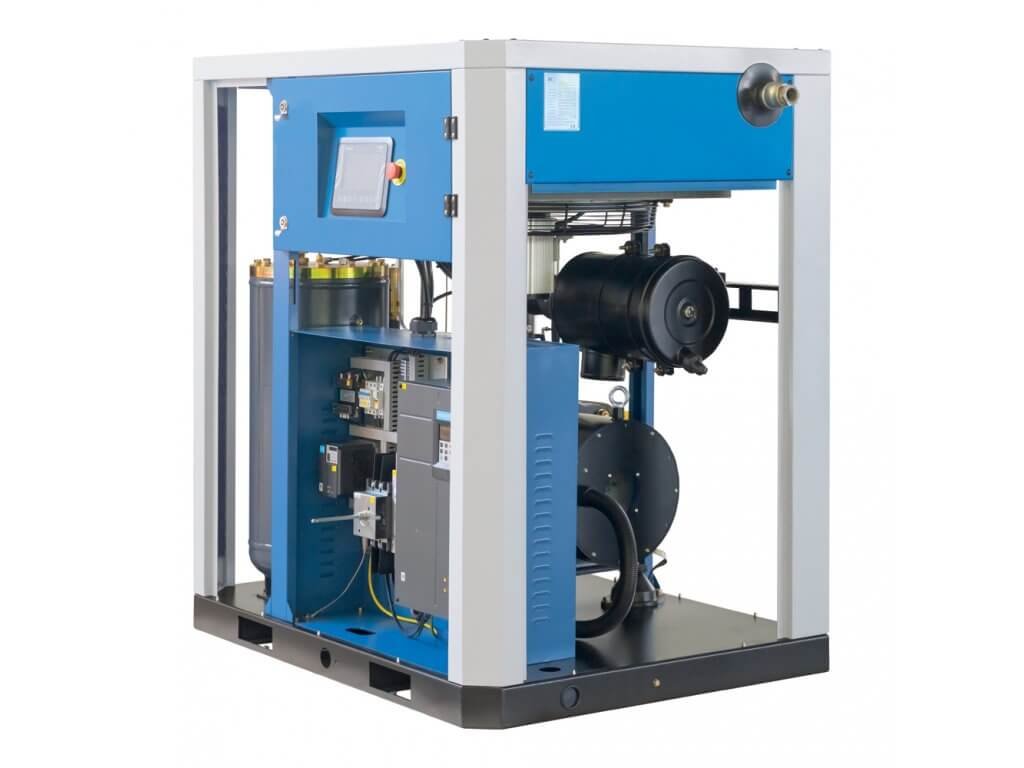

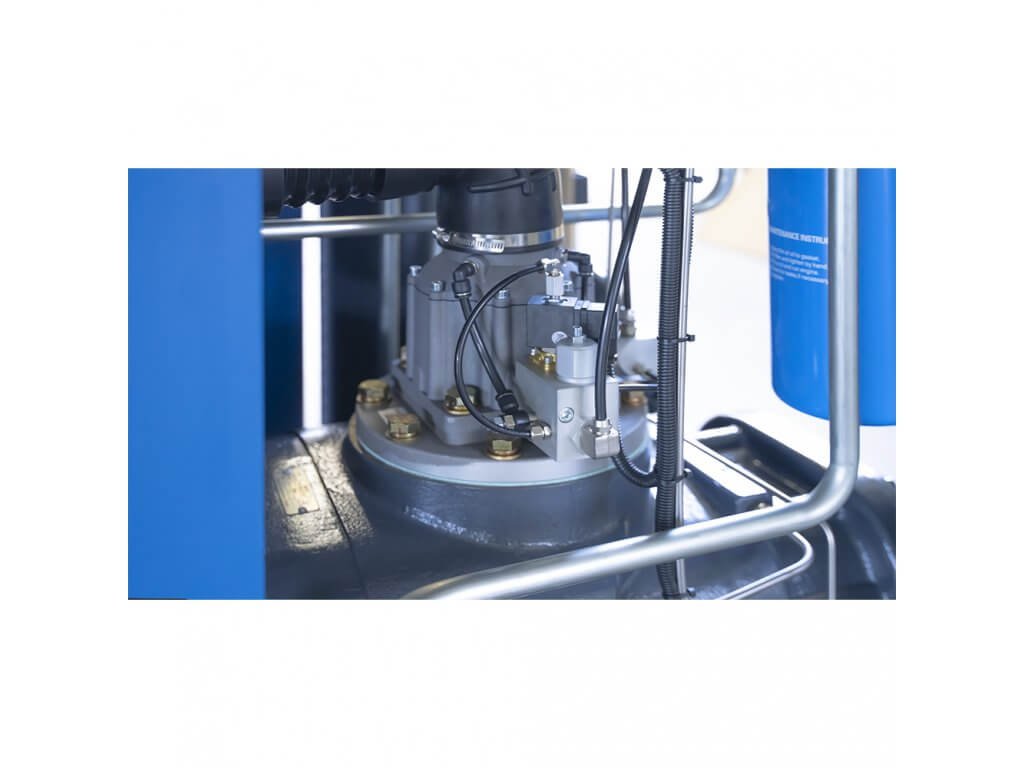

Priamy pohon kužeľovým spojom
Kužeľový spoj prenesie výkon bez strát v remeni. Pri stroji, ktorý má bežať denne, je to hlavne o tom, čo sa nemusí kontrolovať.

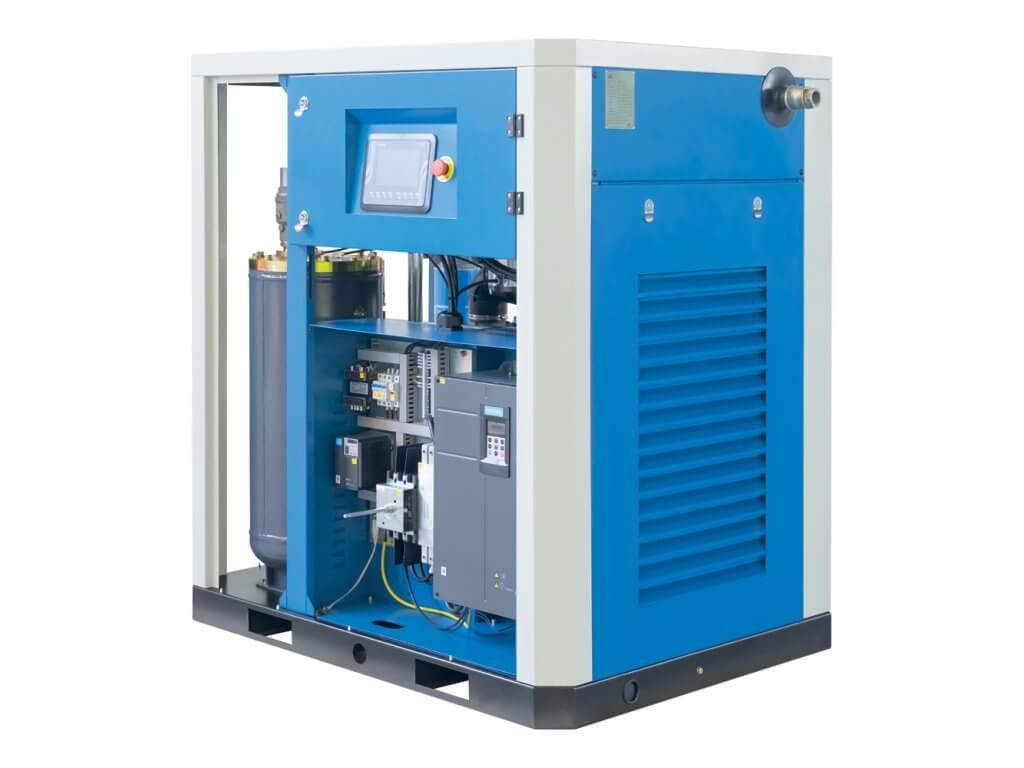

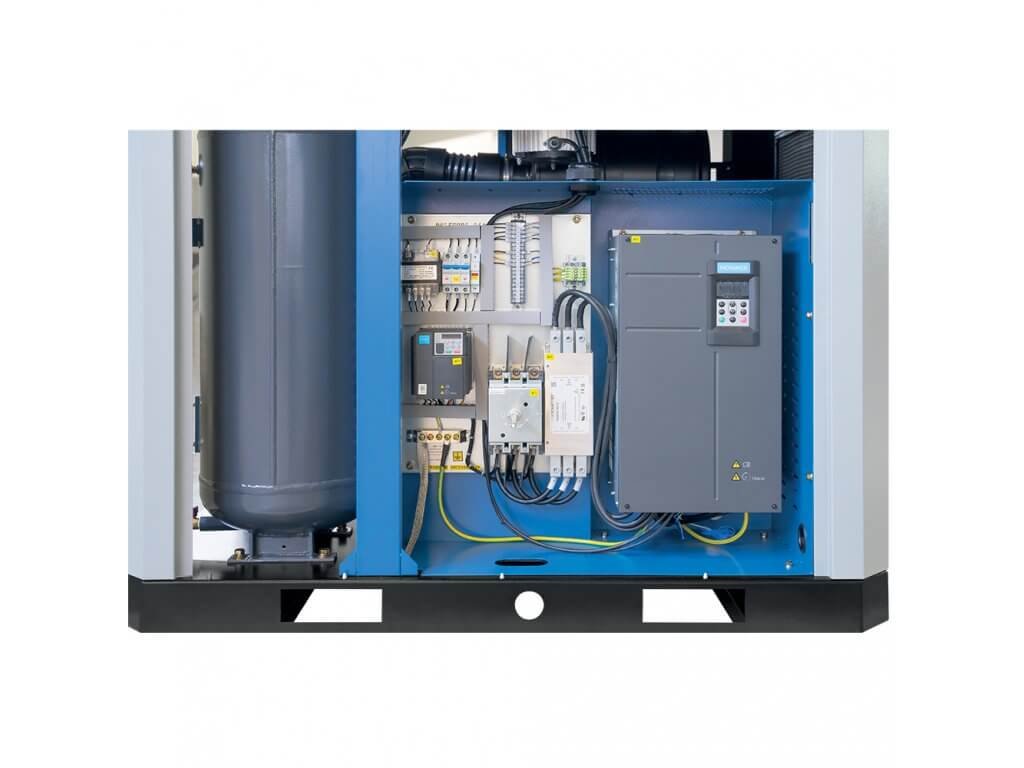

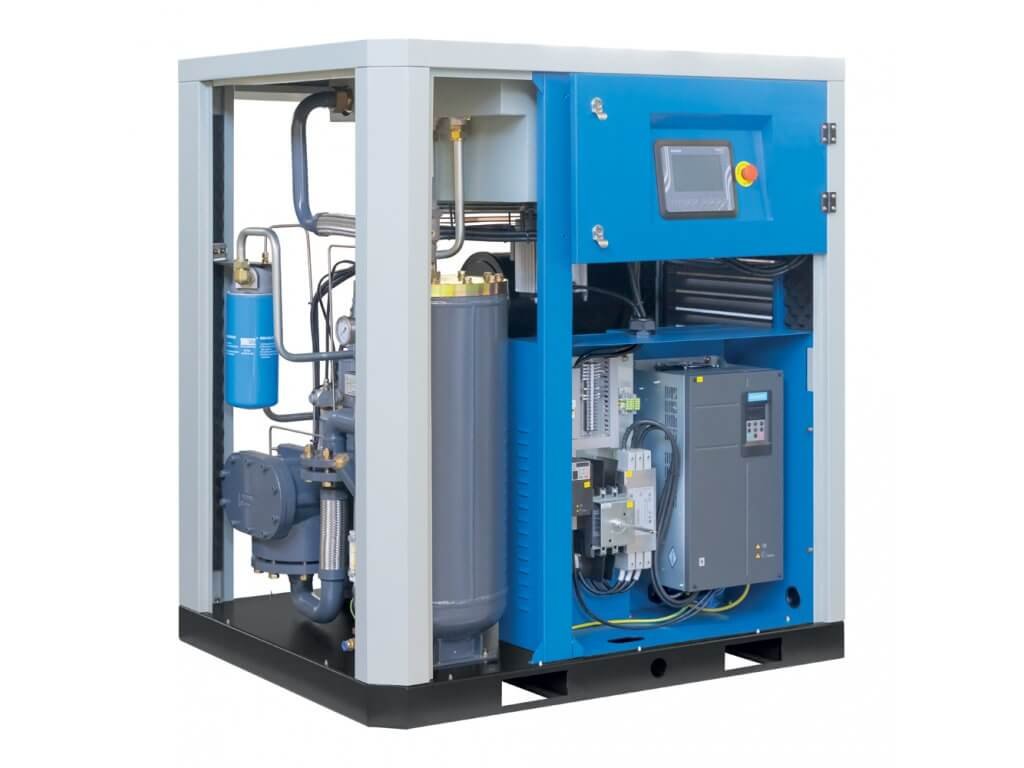

Frekvenčný menič
Zíde na 31 % výkonu, teda 1 100 l/min, a nemusí cyklovať. Mäkký rozbeh navyše nezaťaží prípojku viac než bežná prevádzka.
Skrutkový blok
Prebrúsený profil a optimalizované kanály. Pri stroji s 3 500 l/min platí, že blok je jediná časť, ktorá sa nedá dodatočne vylepšiť — preto je nový.

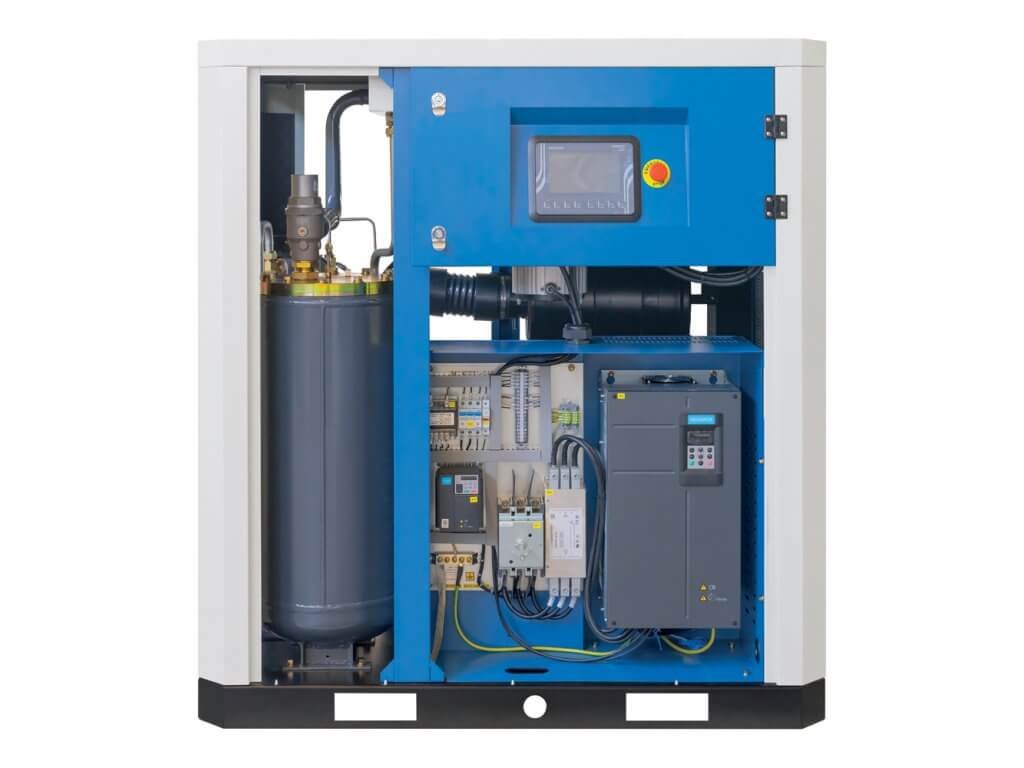

Jednotka SCR9000
Grafická schéma ukáže, čo sa v stroji deje, plán servisu pripomenie výmenu oleja. Kaskádu šestnástich kompresorov riadi bez samostatnej rozvodnej skrine.
Čo stroj potrebuje v strojovni
Pri 3 500 l/min ide o 210 m³/h stlačeného na desať barov. Vyšší tlak znamená viac kondenzátu, takže odlučovač aj odvod kondenzátu za strojom musia byť na to dimenzované. Hlučnosť 66 dB(A) a odvetranie 5 400 m³/h sú rovnaké ako pri siedmich baroch.
| SCR-22/10EPM — údaje pre projekt strojovne | |
|---|---|
| Objemový výkon | 3 500 l/min · 210 m³/h |
| Rozsah regulácie | 1 100 – 3 500 l/min (od 31 % výkonu) |
| Potreba odvetrania | 5 400 m³/h |
| Rozmery d × š × v | 1 200 × 800 × 1 100 mm |
| Hmotnosť | 560 kg |
| Výstup stlačeného vzduchu | R 1" |
| Hlučnosť vo vzdialenosti 1 m | 66 dB(A) |
| Napätie | 400 V / 50 Hz |
Výbava
- motor s permanentnými magnetmi nad úrovňou IE4, chladený olejom, krytie IP65, bez ložísk
- priamy pohon kužeľovým spojom — bez remeňov, prevodovky aj spojky
- frekvenčný menič s vektorovým riadením, regulácia 25 až 100 % otáčok
- meničom riadený aj ventilátor chladenia
- nový skrutkový blok s profilom rotorov vyvinutým v Japonsku
- jednotka SCR9000 s dotykovým displejom, týždenným plánom a kaskádou až 16 strojov

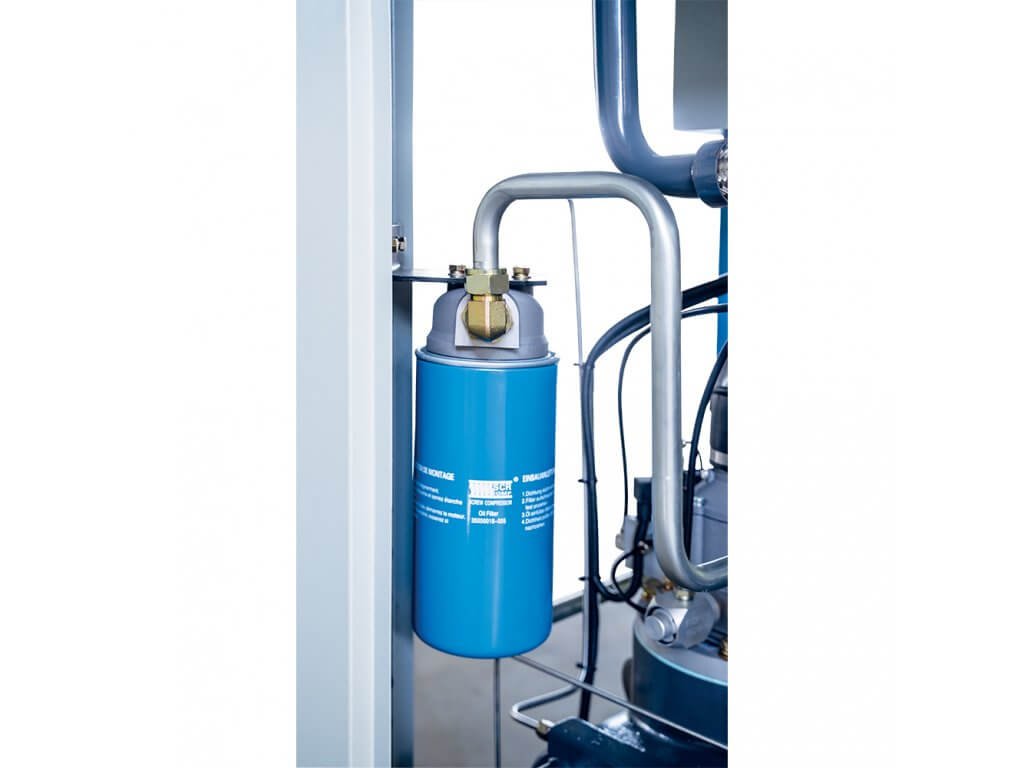

- nasávací nanofilter so záchytnosťou 99,9 %, olejový filter 0,1 µm

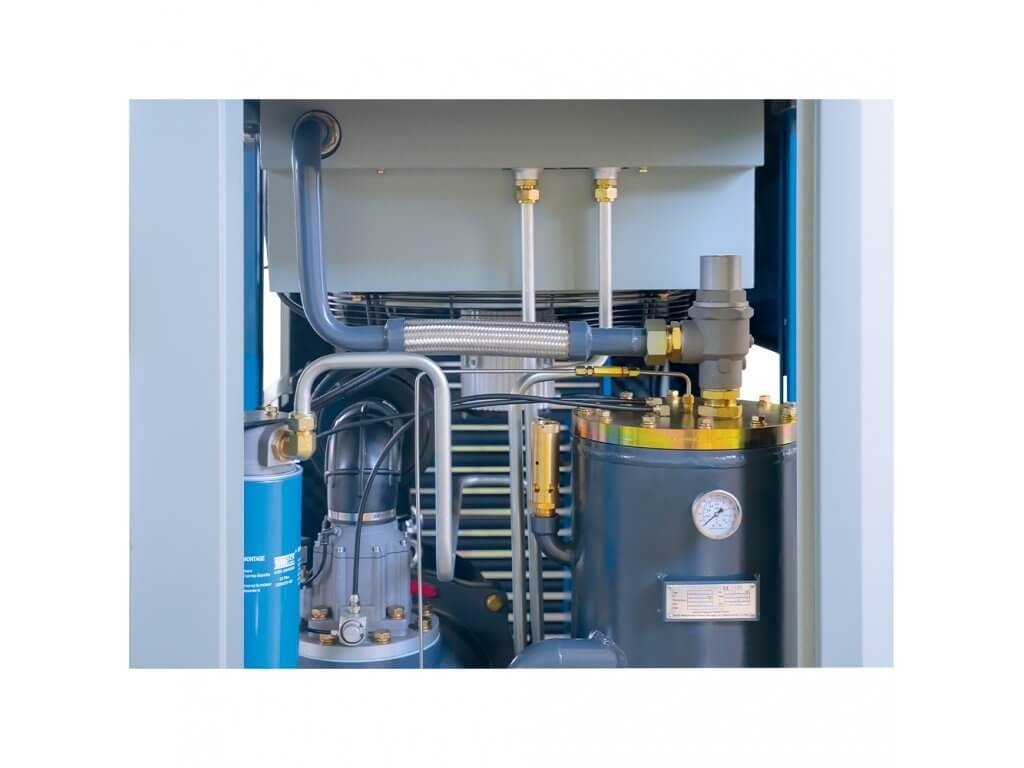

- odlučovač so zvyškovým olejom pod 3 ppm
- celooceľové vnútorné rozvody namiesto gumových hadíc
- mäkký rozbeh — prúd neprekročí menovitú hodnotu
Pri desaťbarových rozvodoch sa oplatí strážiť kvalitu vzduchu — vyšší tlak znamená viac kondenzátu. Sušičky nájdete v sušičkách vzduchu, vzdušníky v tlakových nádobách. Celý rad aj s ostatnými tlakmi porovnáte v radu SCR-EPM.
Pri menších strojoch je tá daň skoro dvojnásobná. Keď už desať barov, tak radšej z väčšieho stroja.
Dodatočné parametre
| Kategória: | Kompresory pre všetky aplikácie - hobby a priemyselné |
|---|---|
| Záruka: | 5 rokov |
| Typ kompresora: | Skrutkový kompresor |
| Tlak: | 10 bar |
| Výtlak: | 3 500 l/min |
| Objem tlakovej nádoby: | Nie |
| Pripojenie: | 1" |
| Príkon motora: | 22 kW |
| Napätie siete: | 400/50 V/Hz |
| Mazanie: | Olejový |
| Hluk: | 66 dB(A) |
| Rozmery: | 1 200 × 800 × 1 100 mm |
| hmotnosť: | 560 kg |
| Motor: | Elektrické |
| Odhlučnený: | áno |
| Disk: | Priamy |
| Sušička vzduchu: | nie |
| Využitie: | Profesionálne |
| Zástavba: | Stacionárne |
| Frekvenčný menič: | áno |
| Typ kompresora: | Skrutkový kompresor |
| Tlak: | 10 bar |
| Výtlak: | 3 500 l/min |
| Objem tlakovej nádoby: | Nie |
| Pripojenie: | 1" |
| Príkon motora: | 22 kW |
| Napätie siete: | 400/50 V/Hz |
| Mazanie: | Olejové |
| Hluk: | 66 dB(A) |
| Rozmery: | 1 200 x 800 x 1 100 mm |
| hmotnosť: | 560 kg |
| Motor: | Elektrické |
| Odhlučnený: | áno |
| Disk: | Priamy |
| Sušička vzduchu: | nie |
| Využitie: | Profesionálne |
| Zástavba: | Stacionárne |
| Frekvenčný menič: | áno |
-
