Malé tlakové nádoby a vzdušníky do 50 l
Malé vzdušníky od 5 do 50 litrov na miesta, kde má byť zásoba stlačeného vzduchu poruke: pri stroji alebo náradí s krátkymi odberovými špičkami, za menším kompresorom, v ovládacom rozvode alebo vo vlastnej zostave.
Vyberáte z troch vyhotovení podľa toho, kam nádobu postavíte alebo pripevníte. Všetky sú z uhlíkovej ocele, zvonka práškovo lakované modrou farbou RAL 5015 a vyrobené podľa smernice 2014/29/EÚ pre jednoduché tlakové nádoby.

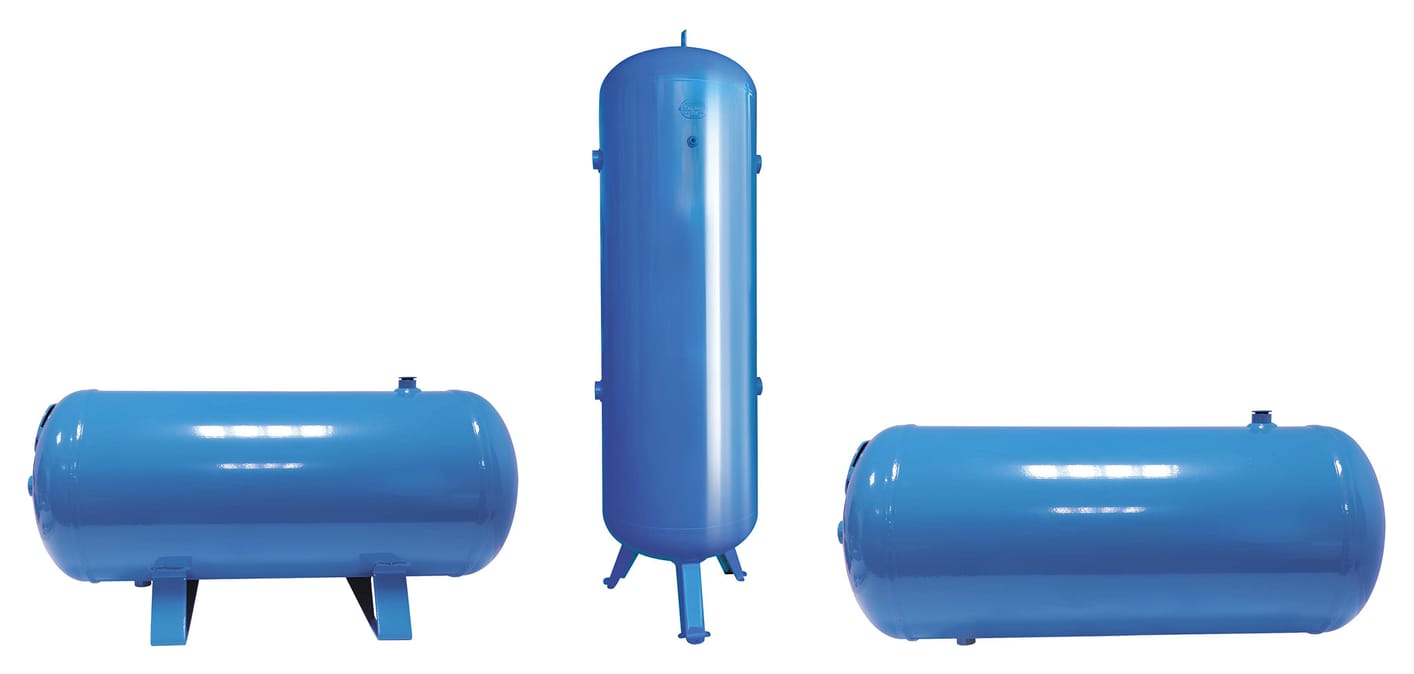

Tri vyhotovenia
Pracovný tlak 11 bar majú všetky tri. Líšia sa tým, ako nádoba stojí a kde má prípojky.

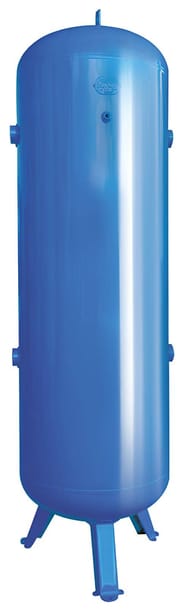

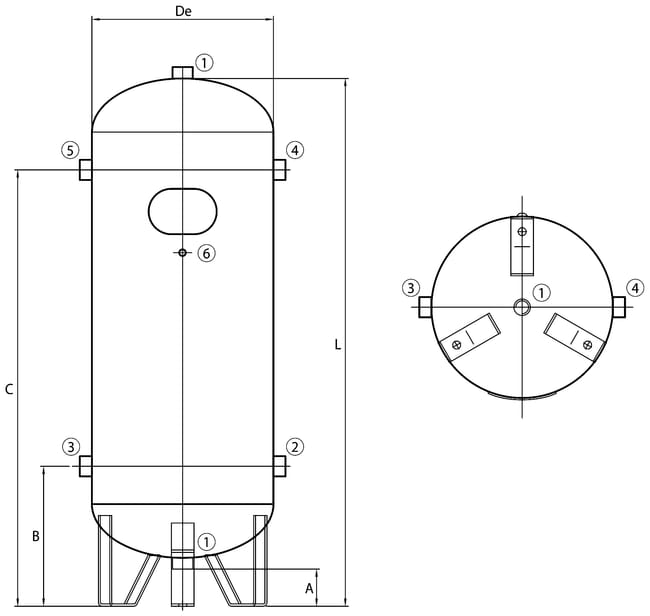

Stojatá VVP
Zaberie najmenej miesta na podlahe. Stojí na nohách a prípojky má v oboch dnách aj po stranách, takže vzduch privediete zhora, zospodu alebo z boku. Vyrába sa vo veľkostiach 24 a 50 litrov.

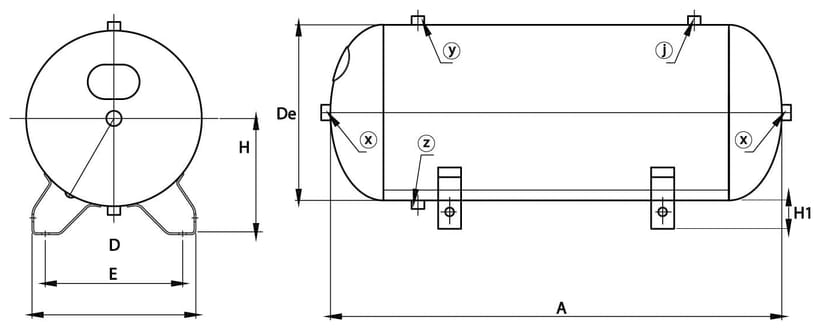

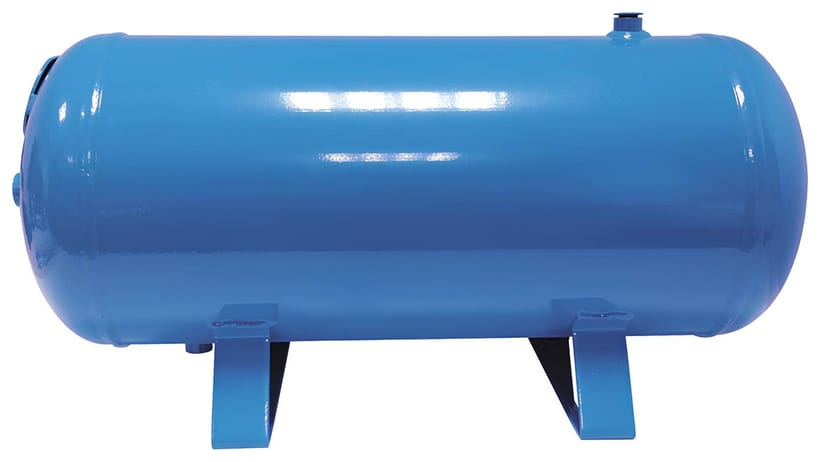

Ležatá s podstavcami VHP
Nízka nádoba na dvoch podstavcoch s otvormi na skrutky. Postavíte ju na podlahu alebo policu, priskrutkujete k rámu a zmestí sa aj pod pracovný stôl. Päť veľkostí od 5 do 50 litrov.

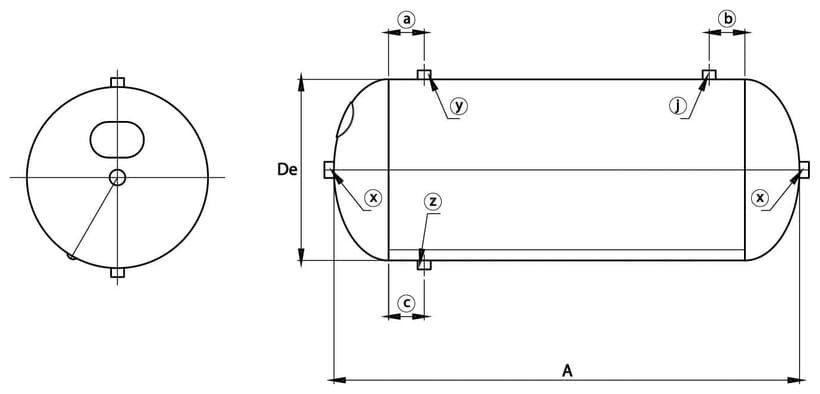

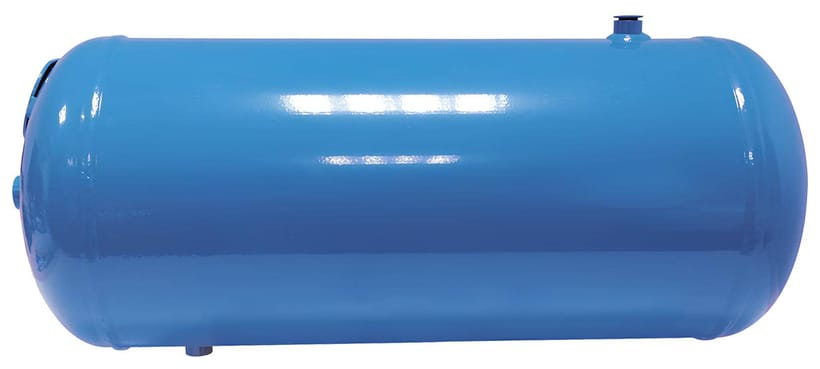

Ležatá bez podstavcov VLP
Hladký valec na zabudovanie do rámu, skrine alebo stroja, uchytenie si riešite vlastnými objímkami. Priemer a dĺžku má rovnaké ako VHP rovnakého objemu a váži o kilogram menej.
Všetkých 12 veľkostí v prehľade
Všetky majú pracovný tlak 11 bar. Nádobu konkrétneho objemu nájdete aj na samostatných stránkach 5 l, 10 l, 15 l, 24 l a 50 l.
| Ležaté nádoby s podstavcami VHP — 5 až 50 l | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Objednávacie číslo | Objem | Ø × dĺžka | Výška osi H | Svetlá výška H1 | Hmotnosť | x | y | j | z |
| VHP5-11 | 5 l | Ø 150 × 370 mm | 120 mm | 45 mm | 6,5 kg | 1/2" | – | – | 1/4" |
| VHP10-11 | 10 l | Ø 169 × 506 mm | 115 mm | 30,5 mm | 8 kg | 1/2" | – | 3/8" | 3/8" |
| VHP15-11 | 15 l | Ø 196 × 522 mm | 135 mm | 37 mm | 9 kg | 1/2" | – | 3/8" | 3/8" |
| VHP24-11 | 24 l | Ø 240 × 592 mm | 165 mm | 45 mm | 10 kg | 1/2" | – | 3/8" | 3/8" |
| VHP50-11 | 50 l | Ø 305 × 784 mm | 203 mm | 50,5 mm | 19 kg | 1/2" | 1/2" | 1/2" | 3/8" |
| Ležaté nádoby bez podstavcov VLP — 5 až 50 l | |||||||
|---|---|---|---|---|---|---|---|
| Objednávacie číslo | Objem | Ø × dĺžka | Hmotnosť | x | y | j | z |
| VLP5-11 | 5 l | Ø 150 × 370 mm | 5,5 kg | 1/2" | – | – | 1/4" |
| VLP10-11 | 10 l | Ø 169 × 506 mm | 7 kg | 1/2" | – | 3/8" | 3/8" |
| VLP15-11 | 15 l | Ø 196 × 522 mm | 8 kg | 1/2" | – | 3/8" | 3/8" |
| VLP24-11 | 24 l | Ø 240 × 592 mm | 9 kg | 1/2" | – | 3/8" | 3/8" |
| VLP50-11 | 50 l | Ø 305 × 784 mm | 18 kg | 1/2" | 1/2" | 1/2" | 3/8" |
Čísla a písmená prípojok zodpovedajú výkresom. Pomlčka znamená, že nádoba danej veľkosti túto prípojku nemá. Svetlá výška je vzdialenosť od podlahy po spodok nádoby, B a C výška bočných prípojok stojatej nádoby nad podlahou a H výška osi ležatej nádoby. V dopredaji máme ešte ležatú nádobu bez náteru VHR24-11.
#showmore#
Kedy sa malá nádoba oplatí
- Pri náradí alebo stroji s odberovými špičkami. Uťahovák, sponkovačka alebo pneumatický upínač berú vzduch v krátkych dávkach a nádoba pri pracovisku ich pokryje skôr, než poklesne tlak v rozvode.
- Za menším kompresorom. Zväčší zásobu vzduchu, vyrovná tlak a kompresor nebude spínať tak často.
- Vo vlastnej zostave alebo stroji. Ležaté nádoby bez podstavcov zabudujete do rámu alebo skrine.
- Na dusík. Nádoby sú určené na stlačený vzduch aj dusík.
Malé nádoby sú samostatné vzdušníky. Nemajú navarené konzoly na motor ani piestovú hlavu, takže nenahradia nádrž, na ktorej stojí agregát kompresora.
Čo k nádobe dokúpiť
Nádoby sa dodávajú bez armatúr. Na prevádzku potrebujú prinajmenšom poistný ventil, manometer a ventil na vypúšťanie kondenzátu; veľkosť závitov nájdete v tabuľke pri každej nádobe.
Poistný ventil
Otvorí sa, keby tlak vystúpil nad bezpečnú hranicu, a musí byť nastavený najviac na 11 bar. Vybrať si môžete z ponuky poistných ventilov ku kompresoru.
Manometer
Ukazuje tlak v nádobe. Vyberajte podľa závitu voľnej prípojky, napríklad z našich manometrov na stlačený vzduch.
Vypúšťanie kondenzátu
Z vlhkého vzduchu sa v nádobe zráža voda a zbiera sa pri spodnej prípojke. Vypustíte ju ručne, najpohodlnejšie odkaľovacím ventilom.
Tlakový spínač
Zapína a vypína kompresor podľa tlaku v nádobe. Potrebujete ho, keď si zdroj vzduchu zostavujete sami, a vyberiete ho spomedzi tlakových spínačov.
Uzatvárací ventil
Oddelí nádobu od rozvodu, keď treba niečo vymeniť alebo nádobu odstaviť. Hodí sa guľový ventil na stlačený vzduch.
Bezpečná prevádzka a starostlivosť
S nádobou dostanete vyhlásenie o zhode. Uschovajte si ho: obsahuje identifikačné údaje nádoby a na druhej strane návod na použitie a údržbu. Nájdete v ňom aj najmenšiu prípustnú hrúbku plášťa a dien. Keď hrúbka steny v dôsledku korózie klesne pod túto hodnotu, nádoba sa ďalej nesmie používať.
Vnútri je nádoba z holej ocele a z vlhkého vzduchu sa v nej zráža voda. Vypúšťajte ju pravidelne, aby nádobu nerozožierala zvnútra.
Ako sa nádoby vyrábajú

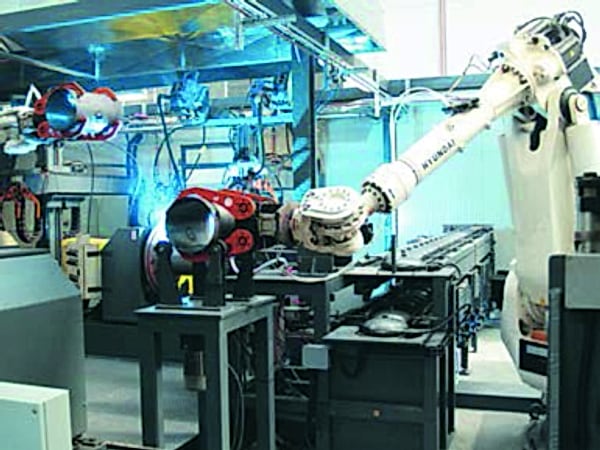

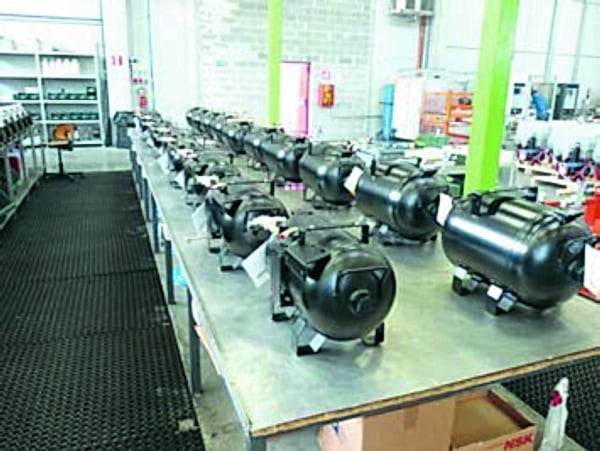

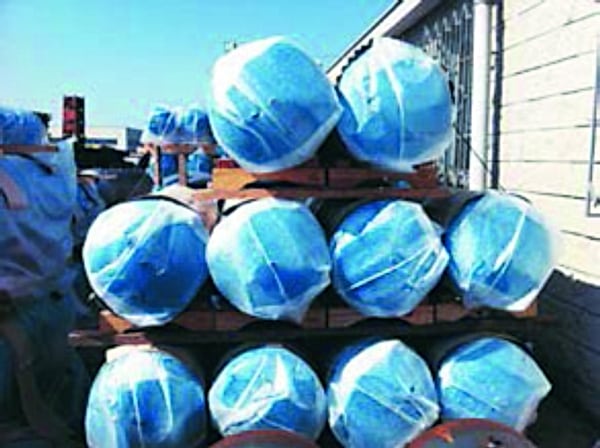

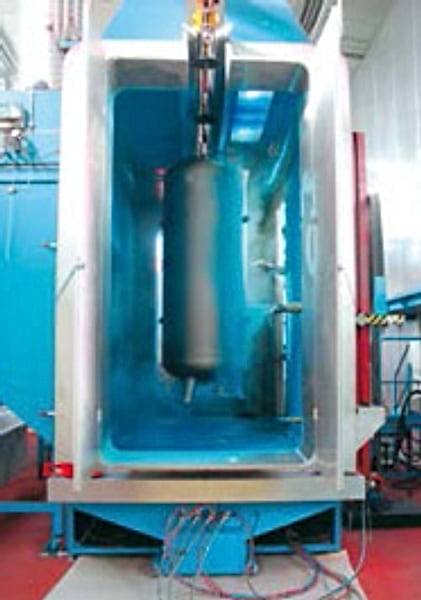

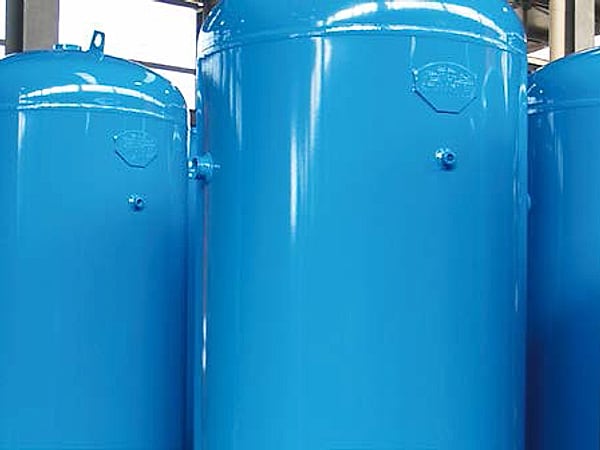

Malé nádoby vyrába talianska skupina Baglioni, ktorá má osem výrobných firiem v Európe, USA a Číne. Na zváranie má robotizované pracoviská. Pred lakovaním sa povrch chemicky očistí alebo opieskuje, prášková farba sa nanáša elektrostaticky v lakovacej kabíne a vytvrdzuje sa v peci. Hotové nádoby sa balia do fólie a s každou dostanete vyhlásenie o zhode.
Potrebujete viac vzduchu? Pokračujte na nádoby od 100 do 720 litrov alebo sa vráťte do celej ponuky tlakových nádob.
Ventilek radí
Skôr ako nádobu objednáte, vezmite meter. Pri výmene starej nádoby rozhoduje priemer, dĺžka a miesto, kde má prípojky — všetko máte v tabuľke pri každej veľkosti. Poistný ventil a ventil na kondenzát si k nej rovno objednajte nové.
- Sú v balení poistný ventil a manometer?
- Nie. Nádoby sa dodávajú bez armatúr, len s vyhlásením o zhode. Poistný ventil, manometer a ventil na kondenzát sa objednávajú zvlášť.
- Aký je rozdiel medzi VHP a VLP?
- VHP stojí na dvoch podstavcoch s otvormi na skrutky, VLP je hladký valec bez nôh na zabudovanie. Priemer, dĺžku aj veľkosť prípojok majú rovnaké, VLP váži o kilogram menej.
- Môžem nádobu použiť na dusík?
- Áno. Nádoby sú určené na stlačený vzduch a dusík.
- Na aký tlak sú nádoby?
- Najvyšší pracovný tlak je 11 bar pri všetkých veľkostiach, pracovná teplota −10 až +100 °C. Poistný ventil preto nastavte najviac na 11 bar.
- Nahradí malá nádoba prehrdzavenú nádrž kompresora?
- Len ak na nádrži nestojí agregát. Malé nádoby nemajú konzoly na motor ani piestovú hlavu. Pri kompresore s oddelenou nádržou porovnajte s tabuľkou priemer, dĺžku a polohu prípojok.
Vyrobené podľa smernice 2014/29/EÚ pre jednoduché tlakové nádoby (SPVD). Médium: stlačený vzduch a dusík. Pracovná teplota −10 až +100 °C.
