Tlakové nádoby a vzdušníky 1 000 až 3 000 l
Veľké vzdušníky od 1 000 do 3 000 litrov na centrálnu zásobu stlačeného vzduchu za skrutkovými kompresormi, pre kompresorové stanice s viacerými strojmi a ako zásobník dusíka.
Vyberáte zo stojatých aj ležatých nádob na 12 alebo 16 bar, lakovaných modrou farbou RAL 5015, pozinkovaných alebo s vnútorným náterom pre potravinárstvo. Vyrába ich talianska skupina Baglioni z uhlíkovej ocele podľa smernice 2014/68/EÚ pre tlakové zariadenia.

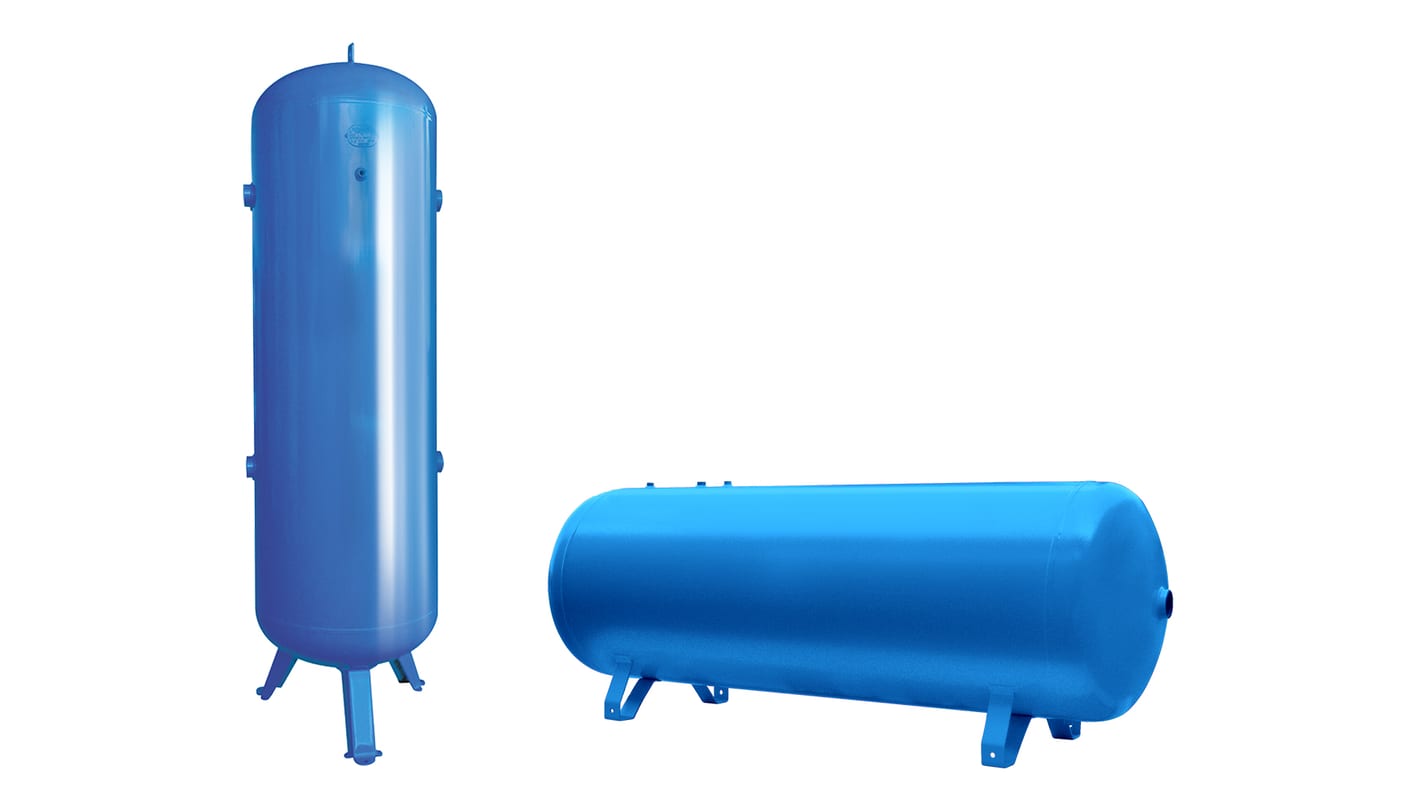

Stojatá, alebo ležatá
Stojaté nádoby sú vo všetkých štyroch veľkostiach na 12 aj 16 bar. Ležaté na 12 bar tiež vo všetkých štyroch, na 16 bar v 1 000, 2 000 a 3 000 l. Rozhoduje najmä miesto, kam nádobu postavíte.
Stojatá VVP

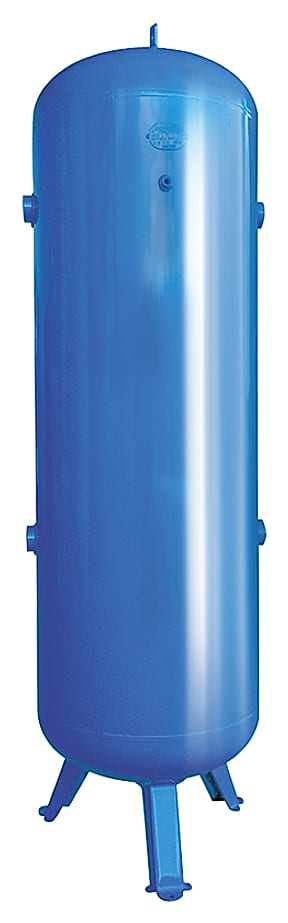

Na podlahe zaberie kruh s priemerom 800 až 1 200 mm, meria však 2,3 až 3 metre. Stojí na troch nohách, prípojky má v oboch dnách a po stranách v dvoch výškach, nádoba 3 000 l ešte aj uprostred plášťa.

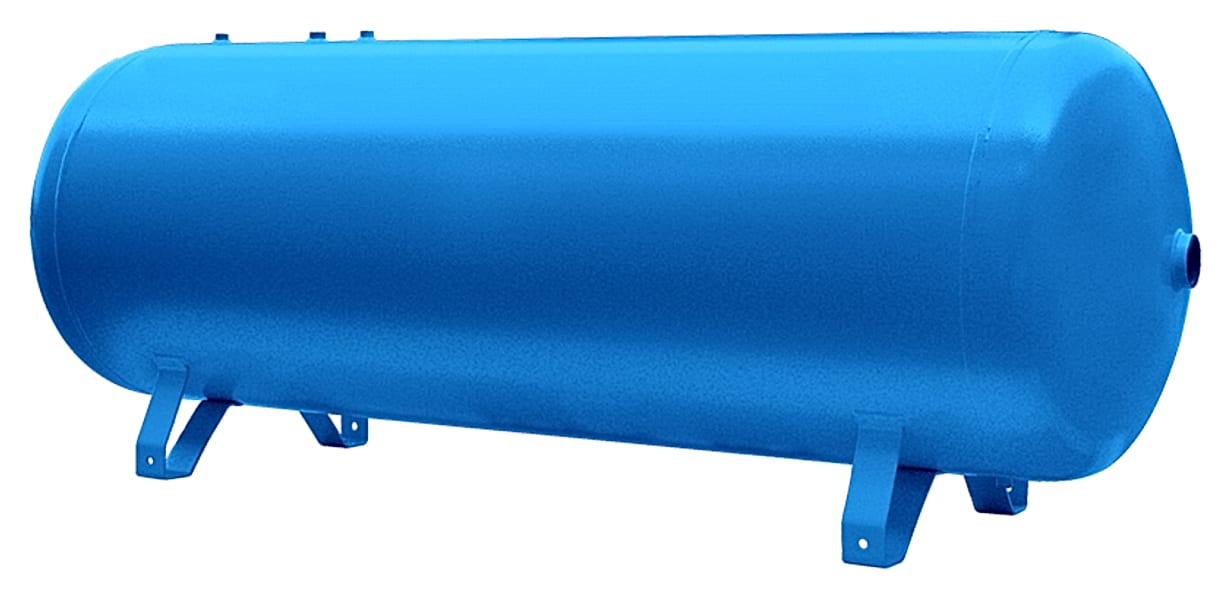

Ležatá VHP
Je vysoká 0,9 až 1,3 metra, dlhá 2,1 až 2,9 metra a stojí na dvoch sedlových podstavcoch. Prípojky x má v oboch čelách, ďalšie hore a jednu na spodnej strane na odvod kondenzátu.
Lakované, pozinkované a s vnútorným náterom
Lakované vyhotovenie sa vyrába vo všetkých veľkostiach. Stojaté nádoby sa takmer všetky vyrábajú aj pozinkované a s vnútorným náterom ALM, ležaté len na 12 bar v 1 000, 2 000 a 3 000 l. Vyhotovenie rozoznáte podľa tretieho písmena objednávacieho čísla: P je lakovaná, G pozinkovaná a A s vnútorným náterom ALM.
Lakované (P)

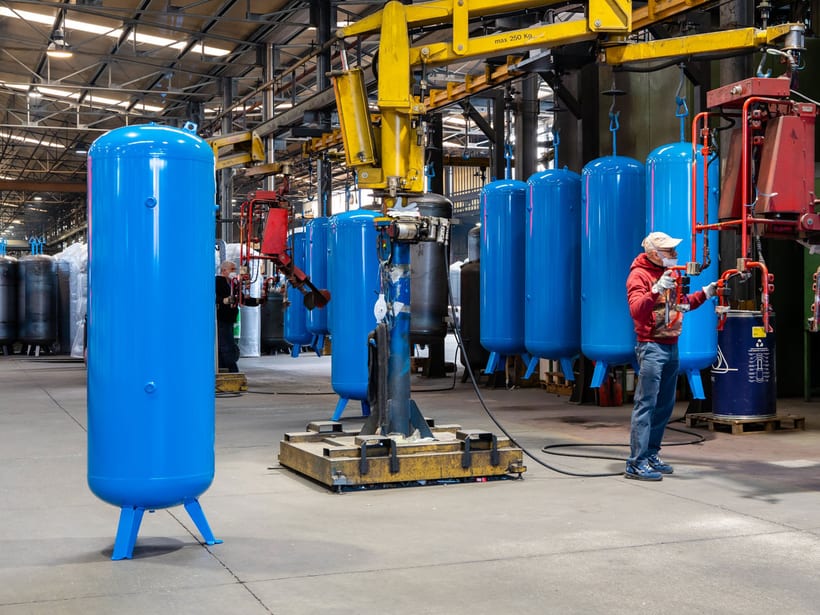

Zvonka práškový lak modrej farby RAL 5015, vnútri holá oceľ. Bežné vyhotovenie do suchých a temperovaných kompresorovní, všetky lakované nádoby nájdete na stránke lakované tlakové nádoby.
Pozinkované (G)

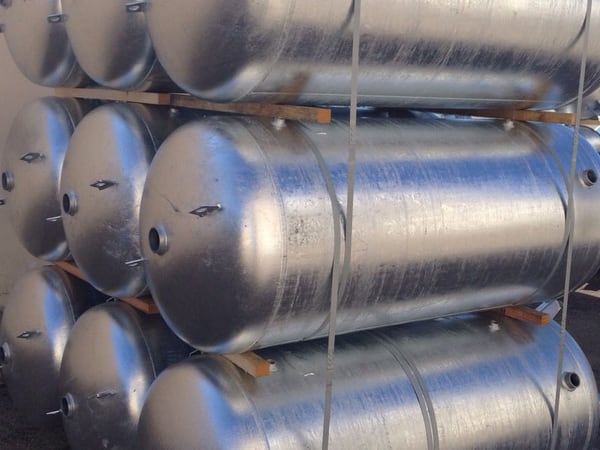

Žiarovo pozinkované vnútri aj zvonka, takže kondenzát nerozožiera oceľ ani zvnútra. Hodí sa do vlhkých priestorov a do prevádzok s veľkým množstvom kondenzátu. Prehľad je na stránke pozinkované tlakové nádoby.
S vnútorným náterom ALM (A)

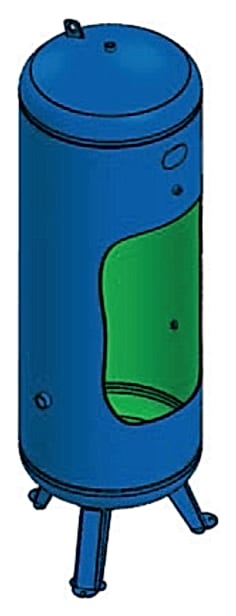

Vnútri epoxidový náter ALM schválený na styk s potravinami, zvonka modrý lak RAL 5015. Na výrobu potravín, nápojov a všade, kde vzduch prichádza do styku s výrobkom, pozri nádoby s náterom ALM.
Pozinkované nádoby sú o 4 až 6 kilogramov ťažšie ako lakované, rozmery a prípojky majú rovnaké. Len stojatá 1 000 l na 16 bar má v pozinkovanom vyhotovení spodnú prípojku o 5 mm vyššie.
Všetky veľkosti
Nádoby jedného objemu z oboch radov nájdete aj na samostatných stránkach 1 000 l, 1 500 l, 2 000 l a 3 000 l.
| Stojaté nádoby VVP — 1 000 až 3 000 l | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Objednávacie číslo | Objem | Tlak | Ø × výška | Svetlá výška A | Výška bočných prípojok B / C | Hmotnosť | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | Vyhotovenia |
| VVP1000-12 | 1000 l | 12 bar | Ø 800 × 2 350 mm | 145 mm | 770 / 1 720 mm | 210 kg | 2" | 2" | 2" | 3/8" | 3/8" | 2" | 2" | – | P, G, A |
| VVP1500-12 | 1500 l | 12 bar | Ø 1 000 × 2 305 mm | 170 mm | 680 / 1 780 mm | 320 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | – | P, G, A |
| VVP2000-12 | 2000 l | 12 bar | Ø 1 100 × 2 490 mm | 200 mm | 770 / 1 970 mm | 388 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | – | P, G, A |
| VVP3000-12 | 3000 l | 12 bar | Ø 1 200 × 2 990 mm | 140 mm | 830 / 2 250 mm, D 1 540 mm | 594 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | 2" | P, G, A |
| VVP1000-16 | 1000 l | 16 bar | Ø 800 × 2 350 mm | 145 mm | 770 / 1 720 mm | 245 kg | 2" | 2" | 2" | 3/8" | 3/8" | 2" | 2" | – | P, G, A |
| VVP1500-16 | 1500 l | 16 bar | Ø 1 000 × 2 305 mm | 170 mm | 680 / 1 780 mm | 423 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | – | P, G |
| VVP2000-16 | 2000 l | 16 bar | Ø 1 000 × 2 740 mm | 170 mm | 770 / 2 185 mm | 450 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | – | P, G, A |
| VVP3000-16 | 3000 l | 16 bar | Ø 1 200 × 2 990 mm | 140 mm | 830 / 2 250 mm, D 1 540 mm | 630 kg | 2" | 2" | 2" | 1/2" | 1/2" | 2" | 2" | 2" | P, G, A |
| Ležaté nádoby VHP — 1 000 až 3 000 l | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Objednávacie číslo | Objem | Tlak | Ø × dĺžka | Výška osi H | Rozteč podstavcov B | Hmotnosť | x | y | k | j | z | Vyhotovenia |
| VHP1000-12 | 1000 l | 12 bar | Ø 800 × 2 158 mm | 500 mm | 1 014 mm | 210 kg | 2" | 3/4" | 1" | 1/2" | 1/2" | P, G, A |
| VHP1500-12 | 1500 l | 12 bar | Ø 1 000 × 2 135 mm | 608 mm | 900 mm | 325 kg | 2" | 1/2" | 1/2" | – | 1/2" | P |
| VHP2000-12 | 2000 l | 12 bar | Ø 1 100 × 2 252 mm | 652 mm | 1 100 mm | 394 kg | 2" | 1/2" | 1/2" | – | 1/2" | P, G, A |
| VHP3000-12 | 3000 l | 12 bar | Ø 1 200 × 2 850 mm | 698 mm | 1 265 mm | 605 kg | 2" | 1/2" | 1/2" | – | 1/2" | P, G, A |
| VHP1000-16 | 1000 l | 16 bar | Ø 800 × 2 158 mm | 500 mm | 1 014 mm | 253 kg | 2" | 3/4" | 1" | 1/2" | 1/2" | P |
| VHP2000-16 | 2000 l | 16 bar | Ø 1 000 × 2 570 mm | 608 mm | 1 350 mm | 395 kg | 2" | 1/2" | 1/2" | – | 1/2" | P |
| VHP3000-16 | 3000 l | 16 bar | Ø 1 200 × 2 850 mm | 698 mm | 1 265 mm | 640 kg | 2" | 1/2" | 1/2" | – | 1/2" | P |

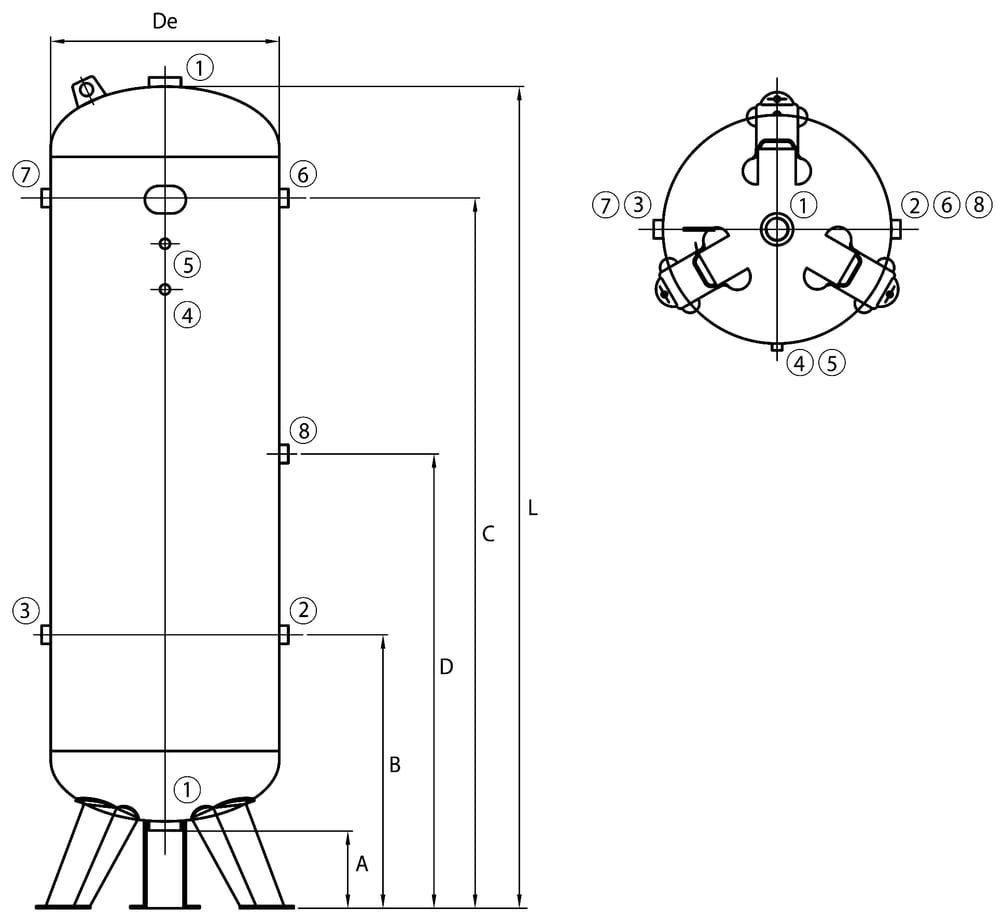

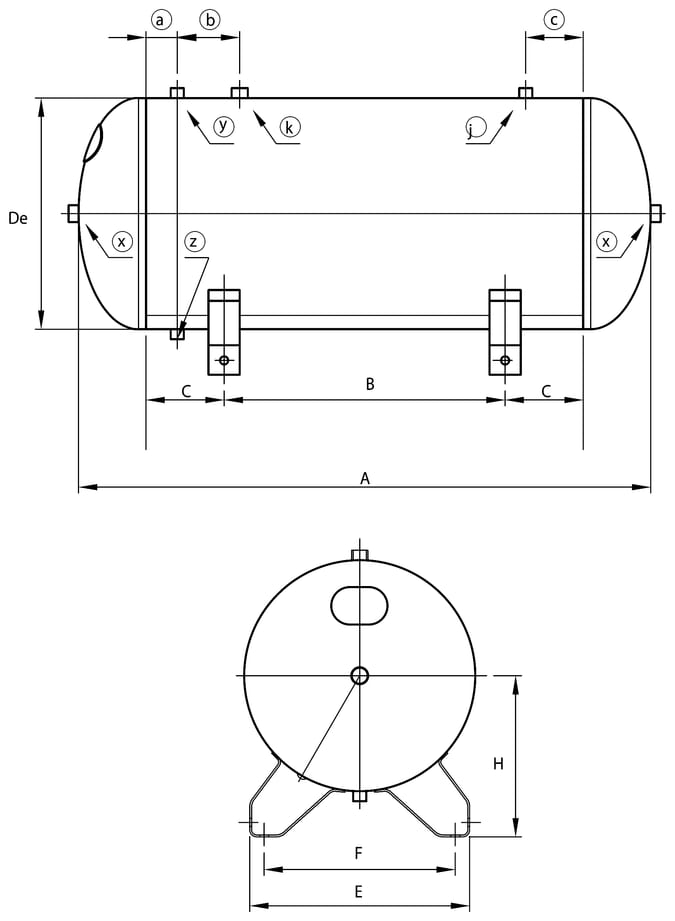

Čísla a písmená prípojok zodpovedajú výkresom, pomlčka znamená, že nádoba danej veľkosti prípojku nemá. Rozmery a prípojky v tabuľke platia pre lakované vyhotovenie. Svetlá výška A stojatej nádoby sa meria od podlahy po spodnú prípojku, B a C sú výšky bočných prípojok nad podlahou (pri 3 000 l ešte D prípojky 8), H je výška osi ležatej nádoby a B rozteč jej podstavcov.
#showmore#
Na čo sa hodí
- Centrálny vzdušník kompresorovej stanice. Vyrovná rozdiel medzi výkonom kompresorov a odberom, kompresory spínajú menej často a tlak v rozvode je vyrovnanejší.
- Viac kompresorov na jednom rozvode. Spoločná nádoba spojí výkon niekoľkých strojov a riadenie kompresorov má čas zareagovať na zmenu odberu.
- Odlučovanie kondenzátu pred sušičkou. Vzduch sa vo veľkej nádobe spomalí a ochladí, časť vody skondenzuje a sušička pracuje s menšou záťažou.
- Veľké nárazové odbery. Otryskávanie, plnenie alebo rozbeh veľkých strojov vezmú vzduch z nádoby skôr, než poklesne tlak v rozvode.
- Dusík a potravinárstvo. Nádoby sú určené na stlačený vzduch aj dusík, vyhotovenie s náterom ALM sa hodí tam, kde vzduch prichádza do styku s potravinami.
Najvyšší tlak kompresora nesmie prekročiť tlak nádoby. Nádoba na 12 bar sa hodí ku kompresorom, ktoré vypínajú najviac pri 11 bar, kompresor na 13 alebo 15 bar patrí k nádobe na 16 bar.
Čo k nádobe dokúpiť
Nádoby sa dodávajú bez armatúr. Na prevádzku potrebujú prinajmenšom poistný ventil, manometer, uzatvárací ventil a odvod kondenzátu.
Sada armatúr
K stojatým nádobám na 12 bar, lakovaným aj pozinkovaným, sú hotové sady s poistným ventilom na 10,5 bar, manometrom a dvoma guľovými ventilmi. Hodia sa ku kompresorom do 10 bar, nájdete ich medzi sadami armatúr k tlakovým nádobám.
Poistný ventil
Musí byť nastavený najviac na tlak nádoby a prietokom musí stačiť na celý výkon kompresorov. K nádobám na 12 bar sa hodia poistné ventily ku kompresoru, k nádobám na 16 bar ventil s vyšším otváracím tlakom z ponuky poistných ventilov HEROSE.
Manometer
Ukazuje tlak v nádobe a jeho rozsah má presahovať pracovný tlak. Vyberajte podľa závitu voľnej prípojky, napríklad z manometrov na stlačený vzduch.
Odvod kondenzátu
Vo veľkej nádobe sa nazbiera veľa kondenzátu a vypúšťať sa má každý deň. Spoľahlivo to zvládne automatický odvádzač kondenzátu, ručne ho vypustíte odkaľovacím ventilom.
Uzatvárací ventil
Hlavné prípojky majú závit 2", ventil voľte podľa svetlosti rozvodu. Oddelí nádobu od rozvodu aj od kompresora pri údržbe a revízii, vyberiete ho medzi guľovými ventilmi na stlačený vzduch.
Doprava a umiestnenie

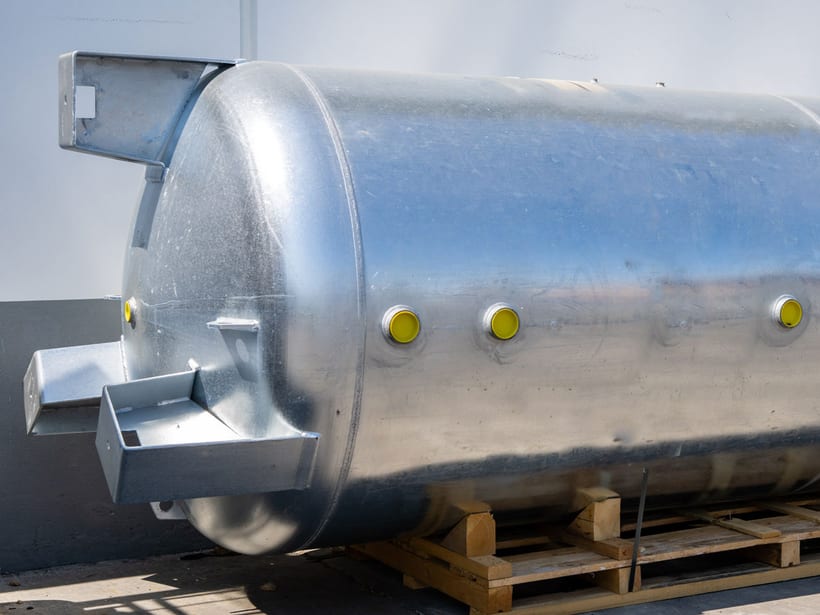

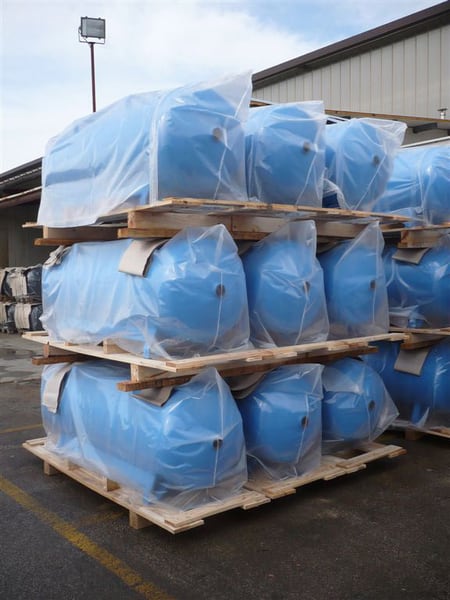

Nádoby vážia 210 až 640 kg a prepravujú sa naležato na palete, stojaté sa na mieste stavajú do zvislej polohy. Počítajte s vysokozdvižným vozíkom alebo žeriavom a s dostatočne širokými dverami. Prepravné rozmery každej veľkosti nájdete na jej karte.
Podlaha musí uniesť hmotnosť sústredenú do troch pätiek stojatej alebo štyroch pätiek ležatej nádoby. Pod pätky patria tlmiče vibrácií. Napevno sa nádoba k podlahe ani ku konštrukcii nekotví, ako predpisuje návod výrobcu.
Pracovná teplota nádob je −10 až +50 °C. Vzduch za kompresorom bez dochladzovača býva teplejší, nádobu potom zaraďte až za chladič.
Doklady a revízie
S každou nádobou dostanete vyhlásenie o zhode so štítkovými údajmi a na druhej strane návod na použitie a údržbu. Súčin tlaku a objemu pri týchto nádobách presahuje 10 000 bar·l, preto sa vyrábajú podľa smernice 2014/68/EÚ pre tlakové zariadenia (PED) a nesú označenie CE.
Výroba sa riadi európskou smernicou a vyhlásenie o zhode platí v celej EÚ. Revízie počas prevádzky si však určuje každý štát sám. V Česku sú nádoby tohto objemu vyhradeným tlakovým zariadením a prevádzkovateľ ich musí pravidelne dávať revidovať: prevádzková revízia raz ročne, vnútorná revízia raz za päť rokov a tlaková skúška približne raz za deväť až desať rokov. Inde platia tamojšie predpisy. Podrobne to rozoberá článok o povinnostiach prevádzkovateľa podľa českých predpisov.
Ako sa nádoby vyrábajú

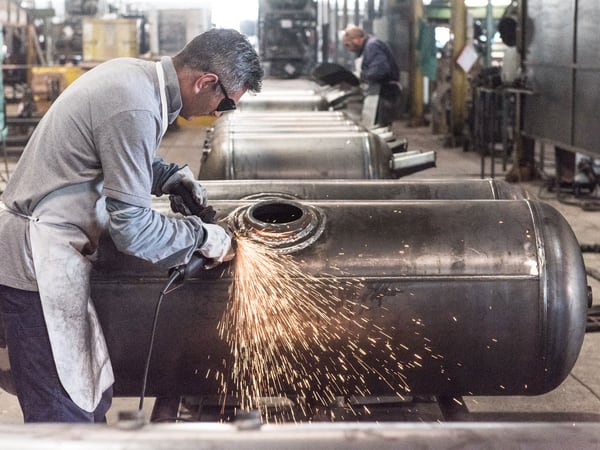

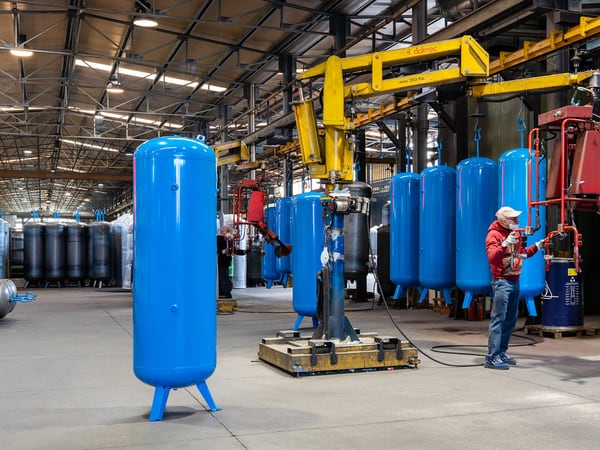

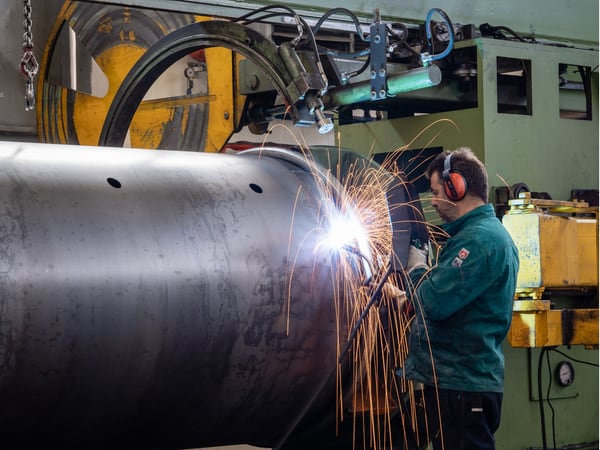

Nádoby vyrába talianska skupina Baglioni. Plášť sa skruží z plechu, pozdĺžny aj obvodové zvary zhotovuje automat pod tavivom a nohy, podstavce a hrdlá sa privárajú samostatne. Každá nádoba prejde tlakovou skúškou vodou na jedenapolnásobok tlaku zo štítku. Lakované nádoby dostanú práškovú farbu s hrúbkou 80 až 120 µm, pozinkované sa celé ponoria do roztaveného zinku, takže zinok pokryje stenu zvnútra aj zvonka.
Menšie objemy nájdete medzi tlakovými nádobami 100 až 720 l a nádoby s namontovanými armatúrami medzi vystrojenými tlakovými nádobami. Celú ponuku ukazuje prehľad tlakových nádob.
Ventilek radí
Veľký vzdušník patrí čo najbližšie ku kompresoru. Vzduch sa v ňom spomalí a vychladne a časť vody skondenzuje ešte pred sušičkou. Na spodnú prípojku potom patrí odvádzač kondenzátu.
- Aký veľký vzdušník potrebujem?
- Závisí od výkonu kompresorov, ich regulácie a od toho, ako kolíše odber. Nádoby od 1 000 l sa volia pre skrutkové kompresory väčších výkonov a pre kompresorové stanice s viacerými strojmi. Postup výpočtu nájdete v poradni, odkaz je v rámčeku Ventilek radí.
- Stojatá, alebo ležatá?
- Stojatá zaberie menej podlahy, ale meria 2,3 až 3 metre. Ležatá je vysoká len 0,9 až 1,3 metra, potrebuje však vyše 2 metrov dĺžky. Naležato sa nevyrába 1 500 l na 16 bar.
- Kedy potrebujem nádobu na 16 bar?
- Keď kompresor vypína nad 11 bar, typicky pri 13 alebo 15 bar. Tlak nádoby musí byť vždy aspoň taký ako najvyšší tlak, ktorý do nej kompresor môže poslať.
- Ako nádobu dopraviť a osadiť?
- Prepravuje sa naležato na palete a váži 210 až 640 kg, na mieste je potrebný vysokozdvižný vozík alebo žeriav. Pod pätky patria tlmiče vibrácií, napevno sa nádoba nekotví.
- Má nádoba revízny otvor?
- Štandardne nie, všetky prípojky sú závitové a hlavné majú 2".
- Aké doklady s nádobou dostanem?
- Vyhlásenie o zhode so štítkovými údajmi nádoby a s návodom na použitie a údržbu. Nádoba nesie označenie CE podľa smernice 2014/68/EÚ.
- Musí sa nádoba revidovať?
- Áno, lehoty však určuje každý štát sám, európska smernica rieši len výrobu a vyhlásenie o zhode. V Česku sú tieto nádoby vyhradeným tlakovým zariadením: prevádzková revízia raz ročne, vnútorná revízia raz za päť rokov a tlaková skúška približne raz za deväť až desať rokov. Inde platia tamojšie predpisy.
- Akú teplotu nádoba znesie?
- Pracovná teplota je −10 až +50 °C. Vzduch za kompresorom bez dochladzovača býva teplejší, nádobu potom zaraďte až za chladič.
- Prečo tieto nádoby spadajú pod PED?
- Súčin tlaku a objemu pri nich presahuje 10 000 bar·l, hranicu smernice pre jednoduché tlakové nádoby. Preto sa vyrábajú podľa smernice 2014/68/EÚ pre tlakové zariadenia.
Vyrobené podľa smernice 2014/68/EÚ pre tlakové zariadenia (PED). Médium: stlačený vzduch a dusík. Pracovná teplota −10 až +50 °C.
