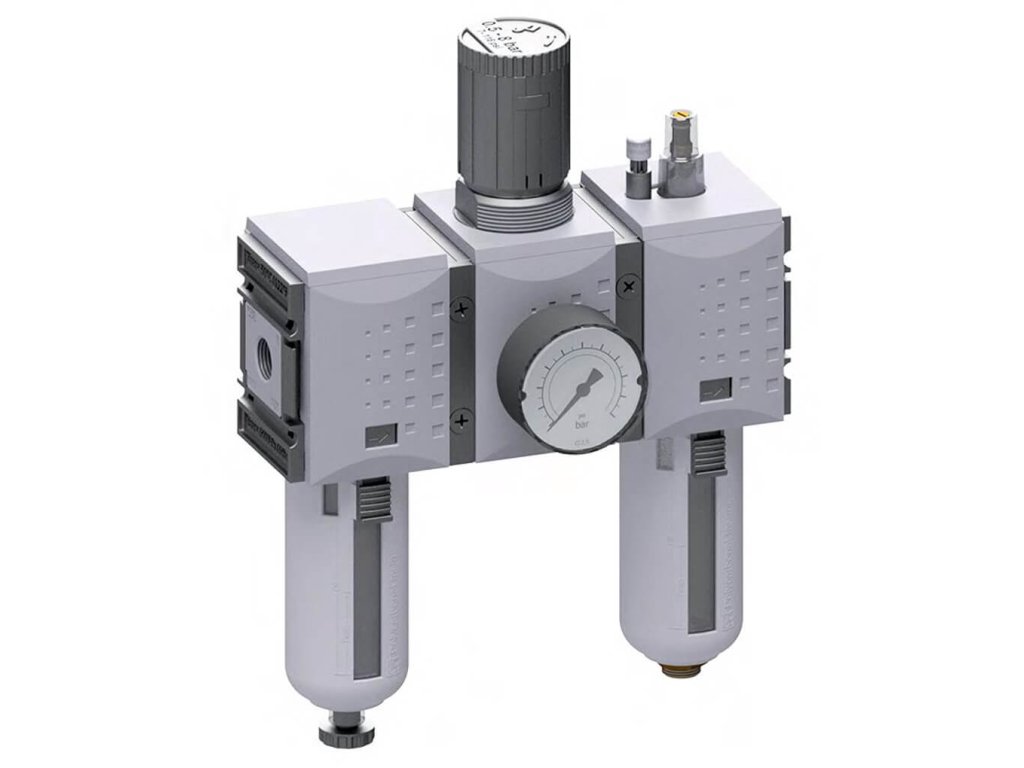

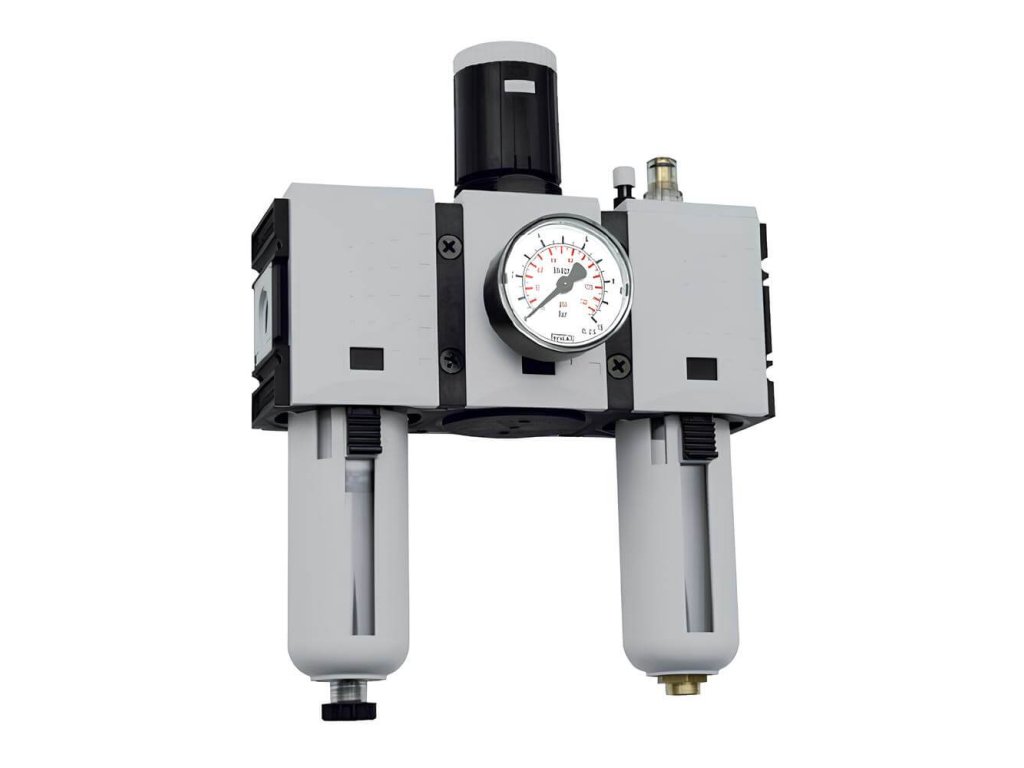

Trojdielna jednotka FUTURA CL123-8F - G 1/2", 0,5–8 bar 3 500 l/min · 5 mikrónov · veľkosť 2 · ATEX
Kód: CL123-8F CL123-8F-AM CL123-8F-M CL123-8F-MAM Zvoľte variant
Súvisiaci tovar
Podrobný popis
Trojdielna jednotka skladá filter 5 µm, regulátor tlaku a olejovač z troch samostatných modulov. Vzduch vyčistí, zníži na nastavený tlak a pridá doň olejovú hmlu. Pretlak na výstupe regulátor sám odvzdušní.
Parametre
| CL123-8F — parametre | |
|---|---|
| Vyhotovenie | Trojdielna jednotka |
| Pripojenie | vnútorný závit G 1/2" |
| Veľkosť | 2 (šírka modulu 63 mm) |
| Vstupný tlak | 1,5–16 bar |
| Rozsah nastavenia | 0,5–8 bar |
| Prietok | 3 500 l/min |
| Filtrácia | 5 µm |
| Max. množstvo kondenzátu | 49 cm³ |
| Pridáva olej od (pri 6 bar) | 70 l/min |
| Zásoba oleja | 80 cm³ |
| Dávkovanie oleja | počet kvapiek asi 1–2 za minútu pri 1 000 l/min |
| Plnenie oleja | ručne alebo hadičkou G 1/8" za prevádzky |
| Nádobka | plastová, ako variant kovová |
| Odpúšťanie kondenzátu | poloautomatické, ako variant automatické |
| Manometer | Ø 50 mm, 0–10 bar, v dodávke |
| Pripojenie manometra | G 1/4" |
| Zaistenie nastavenia | zatlačením gombíka, zámkom VHS 20 |
| Odvzdušnenie pretlaku | 70 l/min |

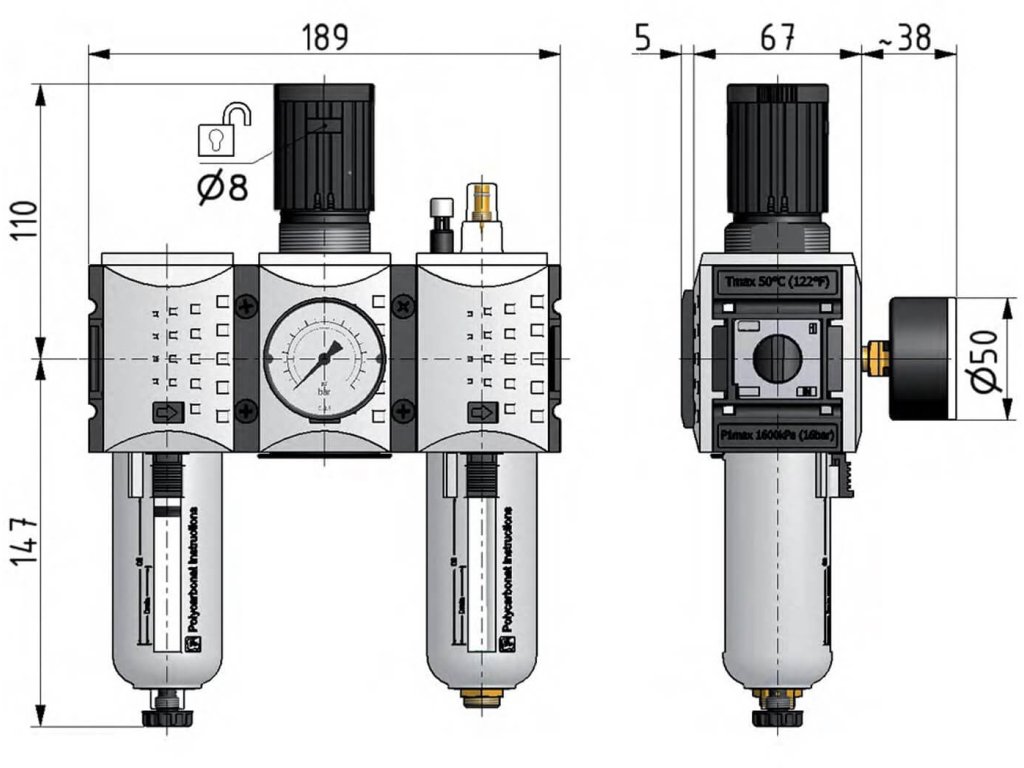

| Šírka × výška | 189 × 257 mm |
| Materiál | telo z polyamidu vystuženého sklenými vláknami, kryt pružiny POM, membrána a tesnenie NBR |
| Pracovná teplota | −10 až +50 °C |
| Médium | stlačený vzduch a neutrálne plyny |
| Prostredie s nebezpečenstvom výbuchu | áno, zóny 1, 2, 21 a 22, T4 |
Vyhotovenie
Vyhotovenie vyberiete hore na karte. Každé má vlastné objednávacie číslo.
| Objednávacie číslo | Nádobka | Odpúšťanie kondenzátu |
|---|---|---|
| CL123-8F | plastová v ochrannom koši | poloautomatické |
| CL123-8F-AM | plastová v ochrannom koši | automatické |
| CL123-8F-M | kovová s priezorom | poloautomatické |
| CL123-8F-MAM | kovová s priezorom | automatické |
Na čo sa hodí
Hodí sa k náradiu a pohonom, ktoré potrebujú čistý mazaný vzduch so stálym tlakom. Veľkosť 2 sa hodí k strojom a väčším rozvodom.
K tejto veľkosti patria: náhradná vložka FV-2F · náhradná nádobka BF2F, BFM2F · náhradná nádobka BOL2F, BOLM2F · tesniaci krúžok nádobky OR2F · kvapkací nadstavec TROPFOLF · olej SOL, SOLWI, SOLLE · náhradná membrána MEMBRANER12F · kryt pružiny FEDERHAUBE2F · gombík FEDERHAUBE2F-RAD · visiaci zámok na gombík VHS20 · upevňovací uholník W2F · spojovacia sada KP2F · spojovacia sada s konzolou na stenu KPW2F · nástenné konzoly so závitom WK2-12F.
Prostredie s nebezpečenstvom výbuchu
Mechanické zariadenie bez vlastného zdroja vznietenia. Podľa vyhlásenia k smernici 2014/34/EÚ ho môžete použiť v zónach 1 a 2 (plyny IIA, IIB, IIC) a 21 a 22 (prach IIIA, IIIB), teplotná trieda T4, za podmienok opísaných pri rade FUTURA. Vyhlásenie vám na vyžiadanie pošleme.
Ventilek radí
Vzduch bez oleja odbočte skôr. Na striekanie alebo ofukovanie veďte vzduch rozbočovačom pred olejovačom.
Dodatočné parametre
| Kategória: | Trojdielne úpravné jednotky FUTURA pre prostredie ATEX do 16 bar |
|---|---|
| Prevedenie: | Kompletná jednotka |
| Tlak: | 16 bar |
| Rozmery: | 189 × 257 mm |
| Certifikácia: | ATEX |
| Filtračná kapacita: | 5 µm |
| Vložka filtra: | Náhradná vložka 5 µm (FV-2F) |
| Médium: | Stlačený vzduch |
| Objem nádobky: | Filter - 49 cm³, Olejovač - 80 cm³ |
| Odpúšťanie kondenzátu: | Poloautomatické, Automatické |
| Pracovná teplota: | -10 / 50 °C |
| Prietok: | 3 500 l/min |
| Regulačný rozsah: | 0,5 - 8 bar |
| Rozsah manometra: | 0 - 10 bar |
| Časť dodávky: | Manometer |
| Závit: | G 1/2" |
| Závit pre manometer: | 1/4" |
| Skladom: | Externý sklad |
