Trojdielna jednotka FUTURA CL343-4F - G 3/4", 0,2–4 bar 12 000 l/min · 5 mikrónov · veľkosť 4 · ATEX
Kód: CL343-4F CL343-4F-AM CL343-4F-AMNC Zvoľte variant
Súvisiaci tovar
Podrobný popis

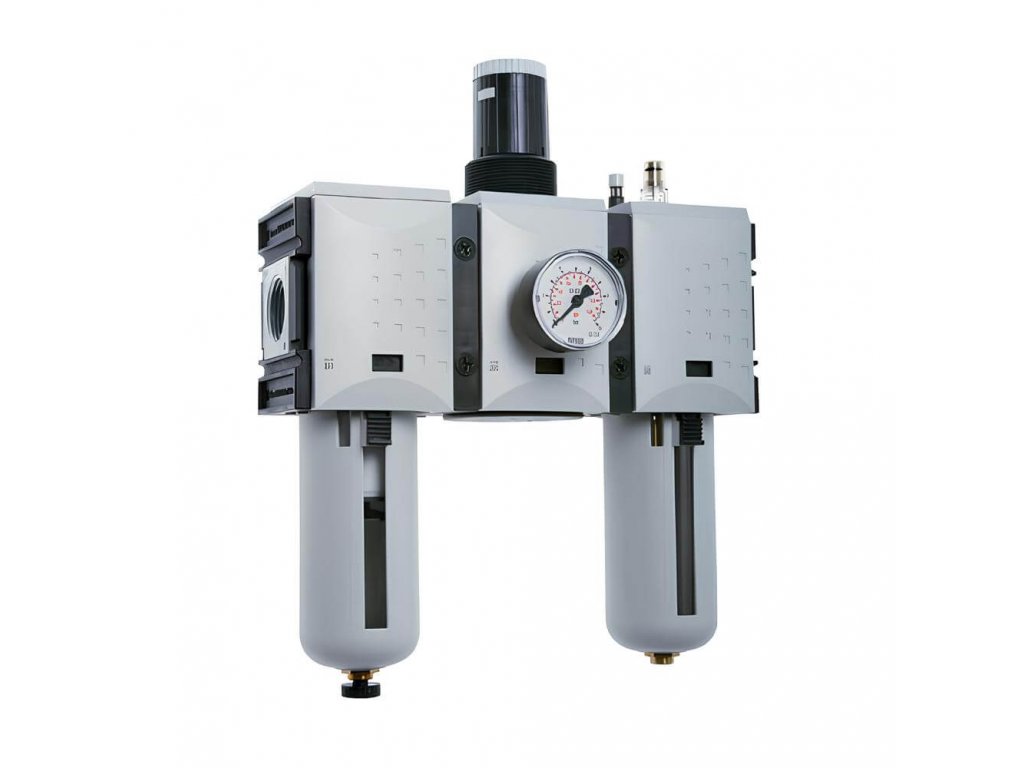

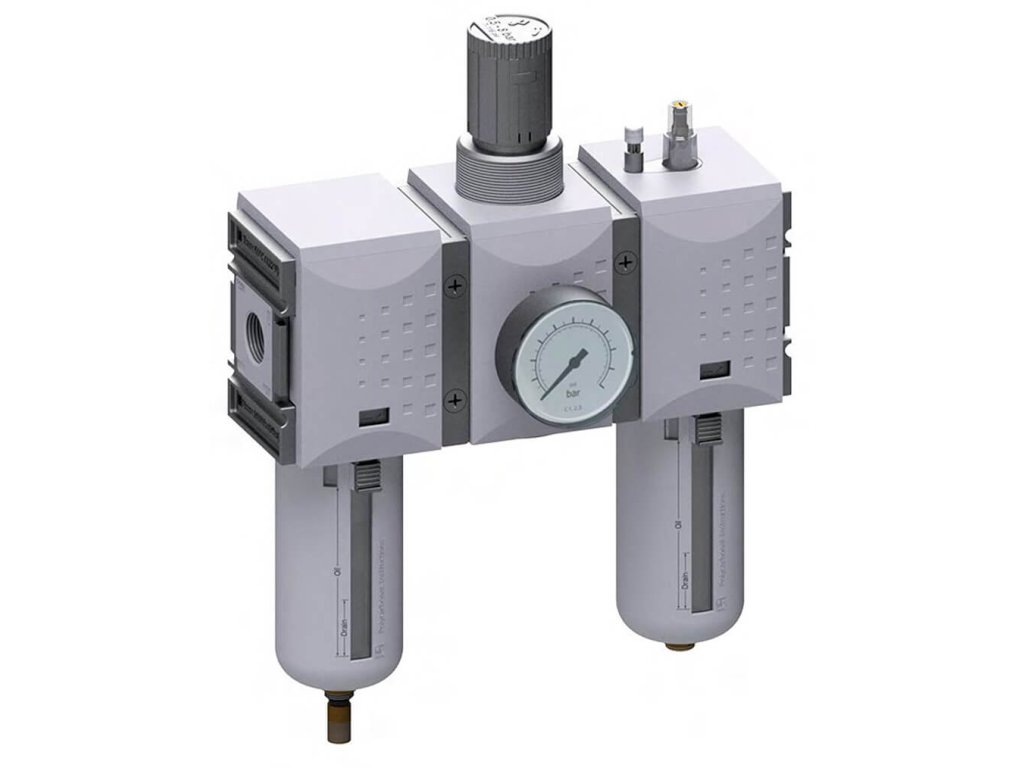

Trojdielna jednotka skladá filter 5 µm, regulátor tlaku a olejovač z troch samostatných modulov. Vzduch vyčistí, zníži na nastavený tlak a pridá doň olejovú hmlu. Pretlak na výstupe regulátor sám odvzdušní.
Parametre
| CL343-4F — parametre | |
|---|---|
| Vyhotovenie | Trojdielna jednotka |
| Pripojenie | vnútorný závit G 3/4" |
| Veľkosť | 4 (šírka modulu 85 mm) |
| Vstupný tlak | 1,5–16 bar |
| Rozsah nastavenia | 0,2–4 bar |

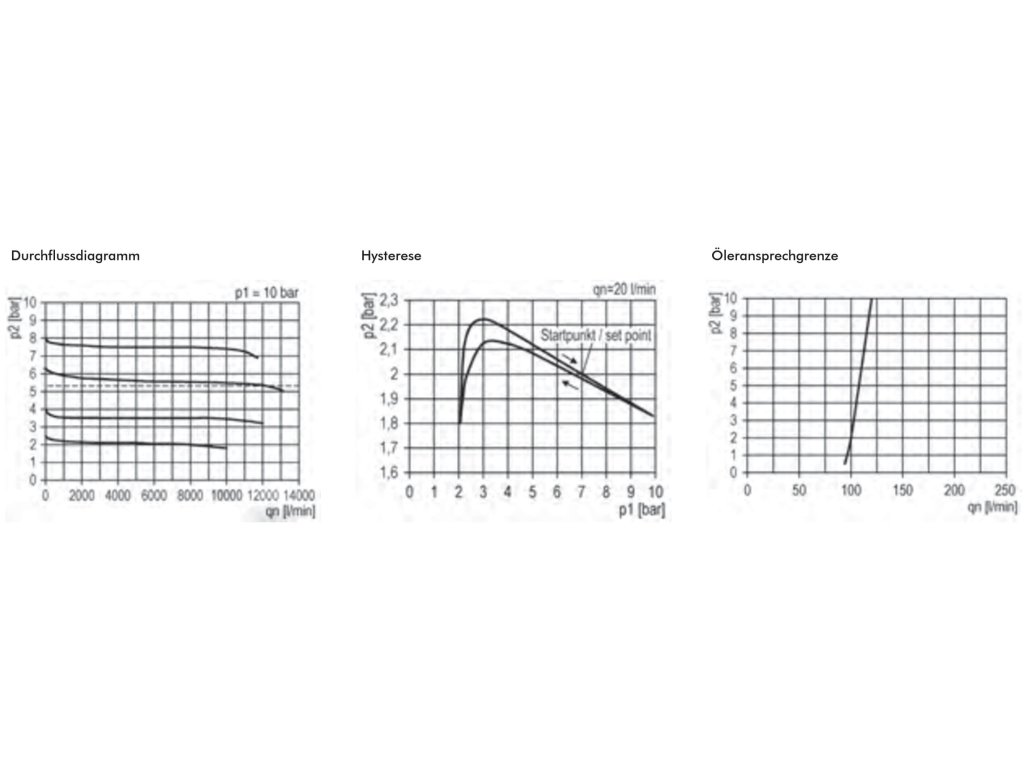

| Prietok | 12 000 l/min |
| Filtrácia | 5 µm |
| Max. množstvo kondenzátu | 87 cm³ |
| Pridáva olej od (pri 6 bar) | 115 l/min |
| Zásoba oleja | 181 cm³ |
| Dávkovanie oleja | počet kvapiek asi 1–2 za minútu pri 1 000 l/min |
| Plnenie oleja | ručne alebo hadičkou G 1/8" za prevádzky |
| Nádobka | plastová, ako variant kovová |
| Odpúšťanie kondenzátu | poloautomatické, ako variant automatické |
| Manometer | Ø 50 mm, 0–6 bar, v dodávke |
| Pripojenie manometra | G 1/4" |
| Zaistenie nastavenia | zatlačením gombíka, zámkom VHS 20 |
| Odvzdušnenie pretlaku | 120 l/min |
| Šírka × výška | 255 × 329 mm |
| Materiál | telo z polyamidu vystuženého sklenými vláknami, kryt pružiny POM, membrána a tesnenie NBR |
| Pracovná teplota | −10 až +50 °C |
| Médium | stlačený vzduch a neutrálne plyny |
| Prostredie s nebezpečenstvom výbuchu | áno, zóny 1, 2, 21 a 22, T4 |
Vyhotovenie
Vyhotovenie vyberiete hore na karte. Každé má vlastné objednávacie číslo.
| Objednávacie číslo | Nádobka | Odpúšťanie kondenzátu |
|---|---|---|
| CL343-4F | plastová v ochrannom koši | poloautomatické |
| CL343-4F-AM | plastová v ochrannom koši | automatické |
| CL343-4F-AMNC | plastová v ochrannom koši | automatické, bez tlaku zatvorené |
Na čo sa hodí
Hodí sa k náradiu a pohonom, ktoré potrebujú čistý mazaný vzduch so stálym tlakom. Veľkosť 4 sa hodí na hlavný rozvod alebo k veľkým spotrebičom.
K tejto veľkosti patria: náhradná vložka FV-4F · náhradná nádobka BF4F, BFM4F · náhradná nádobka BOL4F, BOLM4F · tesniaci krúžok nádobky OR4F · kvapkací nadstavec TROPFOLF · olej SOL, SOLWI, SOLLE · náhradná membrána MEMBRANER34F · kryt pružiny FEDERHAUBE4F · gombík FEDERHAUBE2F-RAD · visiaci zámok na gombík VHS20 · upevňovací uholník W4F · spojovacia sada KP4F · spojovacia sada s konzolou na stenu KPW4F · nástenné konzoly so závitom WK4-34F.
Prostredie s nebezpečenstvom výbuchu
Mechanické zariadenie bez vlastného zdroja vznietenia. Podľa vyhlásenia k smernici 2014/34/EÚ ho môžete použiť v zónach 1 a 2 (plyny IIA, IIB, IIC) a 21 a 22 (prach IIIA, IIIB), teplotná trieda T4, za podmienok opísaných pri rade FUTURA. Vyhlásenie vám na vyžiadanie pošleme.
Ventilek radí
Pod nádobkami nechajte miesto. Pri montáži počítajte s priestorom na vypúšťanie kondenzátu a dopĺňanie oleja.
Dodatočné parametre
| Kategória: | Trojdielne úpravné jednotky FUTURA pre prostredie ATEX do 16 bar |
|---|---|
| Prevedenie: | Kompletná jednotka |
| Tlak: | 16 bar |
| Rozmery: | 255 × 329 mm |
| Certifikácia: | ATEX |
| Filtračná kapacita: | 5 µm |
| Vložka filtra: | Náhradná vložka 5 µm (FV-4F) |
| Médium: | Stlačený vzduch |
| Objem nádobky: | Filter - 87 cm³, Olejovač - 181 cm³ |
| Odpúšťanie kondenzátu: | Poloautomatické, Automatické |
| Pracovná teplota: | -10 / 50 °C |
| Prietok: | 12 000 l/min |
| Regulačný rozsah: | 0,2 - 4 bar |
| Rozsah manometra: | 0 - 6 bar |
| Časť dodávky: | Manometer |
| Typ produktu: | Jednotka na úpravu vzduchu |
| Závit: | G 3/4" |
| Závit pre manometer: | 1/4" |
| Stupeň filtrácie: | Základný filter 3–5 µm |
