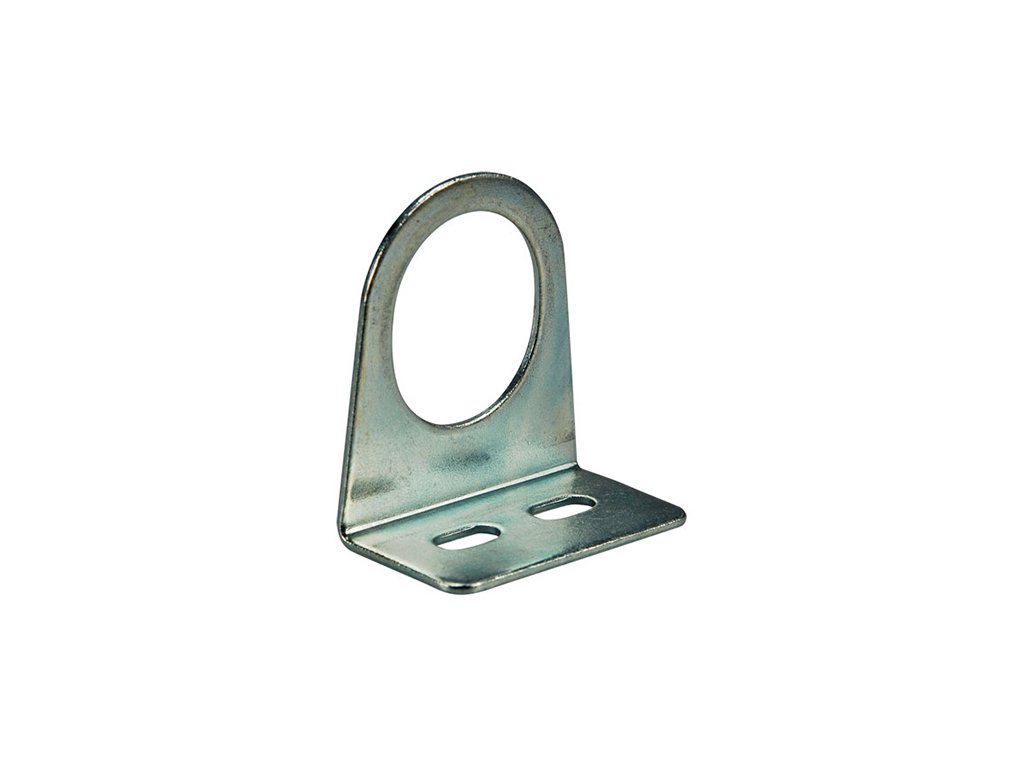

Upevňovací držiak UUP - pre jednotky I3 1/8" a 1/4" Upevňovací uholník · pre I3 G 1/8" a 1/4" · DM, FDM, WE
Kód: UUP
Súvisiaci tovar
Podrobný popis
Upevňovací uholník na montáž regulátora tlaku, regulátora s filtrom a dvojdielnej jednotky radu I3 na stenu alebo na rám stroja.
Parametre
| UUP — parametre | |
|---|---|
| Vyhotovenie | Upevňovací uholník |
| Pre závit | 1/8" a 1/4" |
| Pre prvky | DM18P, DM14P, FDM18P, FDM14P, WE18P, WE14P |
Na čo sa hodí
Uholník drží prvok pevne na mieste, takže hadice a spoje nenesú jeho váhu a regulátor sa pri nastavovaní nepohne.
Pasuje k regulátorom DM18P a DM14P, regulátorom s filtrom FDM18P a FDM14P a jednotkám WE18P a WE14P.
Ventilek radí
Regulátor do výšky očí. Uholník umiestnite tak, aby bol manometer dobre čitateľný a gombík po ruke.
Dodatočné parametre
| Kategória: | Kompaktné plastové jednotky na úpravu vzduchu I3 do 13 bar |
|---|---|
| Prevedenie: | Príslušenstvo |
| Skladom: | Externý sklad |
Hodnotenie tovaru
Buďte prvý, kto napíše príspevok k tejto položke.
Metal Work je taliansky výrobca pneumatiky z Concesia pri Brescii, založený v roku 1967. Vyrába pohony a manipulačnú techniku, ventily a riadenie, úpravu stlačeného vzduchu, šróbenia a príslušenstvo. Vo výrobe v Concesiu pracuje vyše 600 ľudí a skupinu Metal Work tvorí 61 firiem po celom svete.
U nás nájdete od Metal Work úpravu vzduchu v dvoch radách: kompaktnú plastovú I3 do 13 bar a robustnú kovovú I8 do 18 bar. Obe majú regulátor tlaku, filter, olejovač, regulátor s filtrom a dvojdielnu jednotku, k tomu náhradné vložky, nádobky a uholníky.
Z Talianska od roku 1967Dve rady úpravy vzduchu Metal Work
Rada I3 — plastová do 13 bar
Úzka úprava vzduchu do malého priestoru. Plastové telo široké len 40 mm so závitom G 1/8″ alebo G 1/4″.
- nastavenie tlaku 0 až 8 bar
- filter 20 µm s poloautomatickým odpúšťaním
- päť prvkov a spoločné náhradné diely
Rada I8 — kovová do 18 bar
Robustná úprava pre vyšší tlak. Kovové telo aj kovová nádobka s priezorom v troch veľkostiach.
- nastavenie tlaku 0 až 12 bar
- závit G 1/4″ až 1″
- prietok filtra až 11 000 l/min
Potrebujete jednotku do 10 bar, nerezovú alebo inú veľkosť? Všetky úpravné jednotky, filtre, regulátory a olejovače nájdete v jednej kategórii.
Všetky úpravné jednotkyRady I3 a I8 vedľa seba
| Prvok, závit a prietok | ||
|---|---|---|
| Prvok | Rada I3 (plast) | Rada I8 (kov) |
| Regulátor tlaku DM | G 1/8″ a 1/4″, 600 l/min | G 1/4″–1″, 650–4 500 l/min |
| Filter FWA 20 µm | G 1/8″ a 1/4″, 1 200 l/min | G 1/4″–1″, 1 720–11 000 l/min |
| Olejovač N | G 1/8″ a 1/4″, 710 l/min | G 1/4″–1″, 1 100–16 000 l/min |
| Regulátor s filtrom FDM | G 1/8″ a 1/4″, 600 l/min | G 1/4″–1/2″, 700–2 500 l/min |
| Dvojdielna jednotka WE | G 1/8″ a 1/4″, 260 l/min | G 1/4″–1/2″, 500–2 200 l/min |
| Vstupný tlak a nastavenie | do 13 bar, 0–8 bar | do 18 bar, 0–12 bar |
| Šírka prvku | 40 mm | 42, 60 a 80 mm |
Prietok je najväčší prietok vzduchu prvkom v litroch za minútu. Pracovná teplota oboch radov je −10 až +50 °C.
Ako úpravu vzduchu vybrať a zapojiť
1. Tlak
Keď rozvod beží nad 13 bar, siahnite po kovovej rade I8 do 18 bar. Pre nižší tlak a málo miesta stačí plastová rada I3.
2. Prietok
Sčítajte spotrebu vzduchu všetkého, čo pobeží súčasne, a vyberte veľkosť s vyšším prietokom. Dvojdielna jednotka prepustí menej vzduchu ako samostatné prvky.
3. Poradie
V smere prúdenia je prvý filter, za ním regulátor a nakoniec olejovač. Filter aj olejovač montujte zvislo, nádobkou nadol.
4. Údržba
Kondenzát z nádobky vypustí odpúšťač. Zanesenú filtračnú vložku vymeňte za novú 20 µm alebo za jemnejšiu 5 µm.
Časté otázky
- Je manometer súčasťou regulátora?
- Nie, k regulátorom, regulátorom s filtrom a jednotkám oboch radov sa manometer objednáva zvlášť. K rade I3 sa hodí manometer 0–10 bar, k rade I8 manometer 0–16 bar.
- Aké náhradné diely k jednotkám sú?
- Filtračné vložky 20 a 5 µm, nádobky filtra a olejovača, olejoznak a upevňovacie uholníky. Pri rade I3 sú diely spoločné pre oba závity, pri I8 sa vyberajú podľa veľkosti tela.
- Mám vziať závit G 1/8″, alebo G 1/4″?
- Pri rade I3 majú oba závity rovnaké telo, prietok aj náhradné diely. G 1/8″ sa hodí k tenkým hadičkám a malým prístrojom, G 1/4″ k bežným rýchlospojkám a hadiciam náradia.
- Hodí sa jednotka na striekanie?
- Áno, ale bez olejovača: filter a regulátor dajú čistý vzduch bez oleja. Na jemnejšiu filtráciu sú priemyselné filtre podľa ISO 8573.
- Aké certifikáty má Metal Work?
- Metal Work má certifikát riadenia kvality ISO 9001 od roku 1992 (DEKRA), environmentálny ISO 14001 od roku 2000 a ISO 45001 od roku 2019.
Rozmery, prietoky a náhradné diely oboch radov nájdete v tabuľkách v ich kategóriách. Metal Work je značka talianskej spoločnosti Metal Work S.p.A.
