Kompaktné plastové jednotky na úpravu vzduchu I3 do 13 bar

Kompaktné jednotky na úpravu stlačeného vzduchu I3 majú plastové telo široké len 40 mm a znesú vstupný tlak až 13 bar. Sú so závitom G 1/8" alebo G 1/4" a hodia sa tam, kde je na úpravu vzduchu málo miesta.
Rad tvorí regulátor tlaku, filter 20 µm, olejovač, regulátor s filtrom a dvojdielna úpravná jednotka. Regulátory majú aretáciu nastaveného tlaku, filtre poloautomatické odpúšťanie kondenzátu a priehľadné nádobky.
Päť prvkov v dvoch závitoch
Každý prvok je so závitom G 1/8" aj G 1/4". Oba závity majú rovnaké telo aj rovnaký prietok. Rozmery sú výška × šírka.
Prietok je najväčší prietok vzduchu prvkom v litroch za minútu. Vstupný tlak všetkých prvkov je najviac 13 bar, pracovná teplota −10 až +50 °C.
Náhradné diely a príslušenstvo
Diely sú spoločné pre obe veľkosti, 1/8" aj 1/4". Manometer sa k regulátorom objednáva samostatne.
| Náhradné diely a príslušenstvo radu I3 | ||
|---|---|---|
| Objednávacie číslo | Diel | Pre prvky |
| VFP20 | Filtračná vložka 20 µm | filter, regulátor s filtrom, dvojdielna jednotka |
| VFP5 | Filtračná vložka 5 µm (jemnejšia) | filter, regulátor s filtrom, dvojdielna jednotka |
| NFP | Nádobka filtra | filter, regulátor s filtrom, dvojdielna jednotka |
| NOP | Nádobka olejovača | olejovač, dvojdielna jednotka |
| N-OZ | Olejoznak | olejovač |
| UUP | Upevňovací uholník | regulátor, regulátor s filtrom, dvojdielna jednotka |
| MZ01-14 | Manometer 0–10 bar, Ø 40 mm, G 1/8" | regulátor, regulátor s filtrom, dvojdielna jednotka |
#showmore#
Ktorý prvok vybrať

Len znížiť tlak

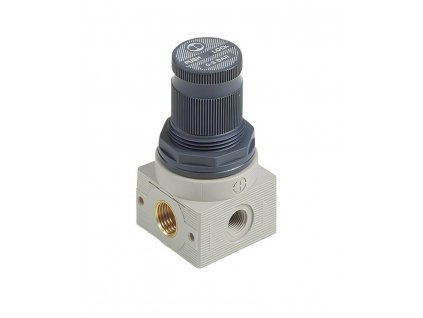

Regulátor tlaku DM zníži tlak z rozvodu na hodnotu od 0 do 8 bar. Nastavenie zaistíte aretáciou, aby sa samo neprestavilo.

Čistý vzduch
Filter FWA s vložkou 20 µm odlúči odstredivou silou nečistoty a kondenzát, ktorý vypustíte poloautomatickým odpúšťačom.

Mazanie náradia
Olejovač N pridáva do vzduchu olejovú hmlu pre náradie a pohony. Dávku oleja nastavíte skrutkou plynule.

Dva v jednom

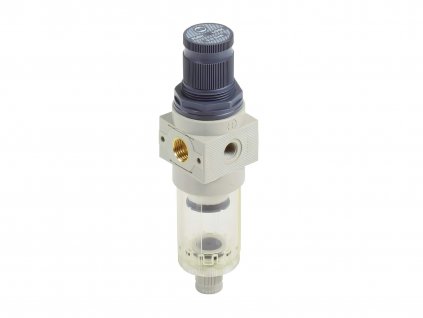

Regulátor tlaku s filtrom FDM spája filter a regulátor do jedného tela. Ušetrí miesto aj jeden spoj.

Kompletná úprava

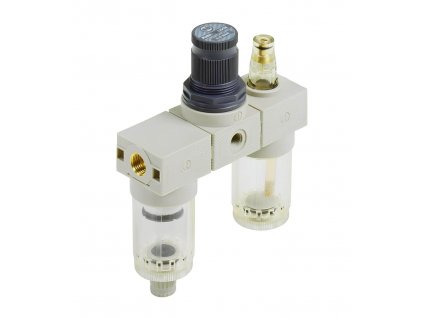

Dvojdielna jednotka WE spája regulátor s filtrom a olejovač. Celá úprava vzduchu je široká len 80 mm.

Montáž na stenu
Uholník UUP drží regulátor, regulátor s filtrom alebo dvojdielnu jednotku pevne na stene alebo na ráme stroja.
G 1/8", alebo G 1/4"?
Oba závity majú rovnaké telo, rovnaký prietok aj rovnaké náhradné diely. Rozhoduje len pripojenie: G 1/8" sa hodí k tenkým hadičkám a malým prístrojom, G 1/4" k bežným rýchlospojkám a hadiciam pneumatického náradia.
Keď prietok jedného prvku nestačí, sčítajte spotrebu všetkého, čo pobeží súčasne. Dvojdielna jednotka prepustí menej vzduchu ako samostatné prvky, pretože vzduch prechádza regulátorom s filtrom aj olejovačom.
Kam sa jednotky I3 hodia
- Laboratórna, meracia a regulačná technika. Malé prietoky a stály tlak tam, kde sa väčšia jednotka nezmestí.
- K malému kompresoru. Jednotka pri kompresore odlúči vodu, nastaví tlak a pridá olej bez toho, aby zabrala miesto.
- Do strojov a prípravkov. Úzke plastové telo sa zmestí do krytu stroja aj na malý panel.
- Na striekanie. Filter a regulátor bez olejovača dajú čistý vzduch bez oleja. Na jemnejšiu filtráciu sú priemyselné filtre podľa ISO 8573.
Zapojenie a montáž

Poradie prvkov
V smere prúdenia vzduchu je prvý filter, za ním regulátor a nakoniec olejovač. Filter chráni regulátor pred nečistotami a olejovač je posledný, aby sa olej dostal až k náradiu.
Regulátor s filtrom a dvojdielna jednotka majú poradie dané z výroby. Filter aj olejovač montujte zvisle, nádobkou dole.
Manometer zvlášť
Regulátor, regulátor s filtrom aj dvojdielna jednotka majú pripojenie manometra G 1/8". Hodí sa manometer 0–10 bar s priemerom 40 mm z tabuľky náhradných dielov, ďalšie sú medzi manometrami 40 mm.
Pripojenie
Vstup aj výstup majú vnútorný rúrkový závit G 1/8" alebo G 1/4". Pre rýchlospojku do nich zaskrutkujete vsuvku s vonkajším závitom rovnakej veľkosti.
Údržba
Odpúšťač kondenzátu v dne nádobky filtra má tri polohy. V strednej polohe pracuje poloautomaticky: vypustí kondenzát, keď v nádobke nie je tlak. Stlačením vypustíte kondenzát aj pod tlakom a otočením odpúšťač úplne zatvoríte.
Vložku filtra vyčistite alebo vymeňte, keď filter začne brzdiť prietok. Náhradná je vložka 20 µm, pre čistejší vzduch jemnejšia vložka 5 µm.
Olejovač plňte olejom pre pneumatické náradie, napríklad OLN-1, ešte pred natlakovaním. Dávku nastavte skrutkou zhruba na jednu kvapku na 300 až 600 litrov vzduchu.
Ďalšie rady úpravných jednotiek
Podobne malé sú miniatúrne jednotky P2 do 12 bar. Pre väčšie prietoky sú základné jednotky A2 do 10 bar a kovové rady B2 do 18 bar a I8 do 18 bar, do prostredia s nebezpečenstvom výbuchu jednotky FUTURA s ATEX do 16 bar. Presné nastavenie tlaku zabezpečia precízne regulátory tlaku a všetky rady ukazuje prehľad úpravných jednotiek.
Ventilek radí
Malé telo, celá úprava. Aj v úzkom priestore pri stroji alebo malom kompresore odlúčite vodu, nastavíte tlak a pridáte olej. Len manometer si doobjednajte, aby ste tlak videli.
- Aký tlak jednotky I3 znesú?
- Vstupný tlak najviac 13 bar pri pracovnej teplote −10 až +50 °C.
- V akom rozsahu sa tlak nastavuje?
- Regulátor, regulátor s filtrom aj dvojdielna jednotka nastavia výstupný tlak od 0 do 8 bar.
- Je manometer súčasťou dodávky?
- Nie. Regulátory majú pripojenie manometra G 1/8", hodí sa manometer MZ01-14 s rozsahom 0–10 bar a priemerom 40 mm.
- Aký je rozdiel medzi G 1/8" a G 1/4"?
- Len v závite pripojenia. Telo, prietok aj náhradné diely sú rovnaké.
- Ako jemne filter čistí?
- Vložka má filtračnú schopnosť 20 µm. Pre čistejší vzduch je náhradná vložka 5 µm.
- Ako sa vypúšťa kondenzát?
- Poloautomatickým odpúšťačom v dne nádobky. Stlačením ho vypustíte aj pod tlakom.
- Koľko oleja olejovač dávkuje?
- Dávka sa nastavuje skrutkou plynule. Odporúča sa zhruba jedna kvapka na 300 až 600 litrov vzduchu.
- Ako jednotku upevním?
- Regulátor, regulátor s filtrom aj dvojdielnu jednotku upevníte uholníkom UUP na stenu alebo na rám stroja.
- Z čoho sú jednotky?
- Telá sú plastové a nádobky priehľadné, takže hladinu kondenzátu aj oleja vidíte.
Vstupný tlak do 13 bar, pracovná teplota −10 až +50 °C, médium stlačený vzduch. Plastové telá šírky 40 mm, priehľadné nádobky, vnútorné závity G 1/8" a G 1/4".
