Membránové sušičky stlačeného vzduchu Omega Air MADRY
Membránové sušičky Omega Air MADRY vysušia stlačený vzduch membránou z dutých vlákien. Vodná para prejde stenou vlákien von, stlačený vzduch zostane vnútri a odchádza suchý. Malá časť už vysušeného vzduchu preplachuje membránu a odnáša vlhkosť preč.
Rad má 12 veľkostí od 3 do 180 m³/h (50 až 3 000 l/min pri 7 bar a rosnom bode +15 °C) a pracuje do 12 bar. Podľa prietoku dosiahne tlakový rosný bod +15, +3, −20 alebo −40 °C. Jemný predfilter 0,1 µm a mikrofilter 0,01 µm s plavákovým odpúšťaním sú súčasťou dodávky. Sušička nepotrebuje elektrinu a hodí sa tam, kde je potrebný suchý vzduch s nízkym rosným bodom pri malom prietoku – priamo pri stroji alebo prístroji. Rad MADRY nahradil predchádzajúce membránové sušičky MDRY.
Čo sušička MADRY dokáže
- Tlakový rosný bod až −40 °C, teda trieda vody 2 podľa ISO 8573-1
- Jemný predfilter 0,1 µm a mikrofilter 0,01 µm s plavákovým odpúšťaním v dodávke
- Nepotrebuje elektrické napájanie, pracuje len tlakom vzduchu
- Membrána z dutých vlákien bez chladiva a bez pohyblivých dielov
- Montáž vodorovne aj zvisle, priamo pri spotrebiči
- Odstráni 69,70 až 99,77 % vodnej pary podľa rosného bodu
Veľkosti a rozmery
Kód sušičky vedie na jej kartu, kód membrány na náhradnú membránu. Prietok platí pre rosný bod +15 °C; pri nižšom rosnom bode je menší (ďalšia tabuľka). Rozmery podľa výrobcu: A dĺžka a B priemer membránového modulu, C celková dĺžka a D výška zostavy s filtrami, D* výška vrátane hlavy filtra.
| Sušička | Pripojenie | Prietok m³/h | Prietok l/min | Náhradná membrána | Membrána A × B mm | Celkom C × D (D*) mm |
|---|---|---|---|---|---|---|
| MADRY-3 | 1/4" | 3 | 50 | MADRY-3M | 224 × 43,7 | 325 × 175 (195) |
| MADRY-6 | 1/4" | 6 | 100 | MADRY-6M | 325 × 43,7 | 453 × 175 (195) |
| MADRY-9 | 1/4" | 9 | 150 | MADRY-9M | 427 × 43,7 | 555 × 175 (195) |
| MADRY-12 | 1/4" | 12 | 200 | MADRY-12M | 503 × 43,7 | 611 × 175 (195) |
| MADRY-18 | 1/2" | 18 | 300 | MADRY-18M | 312 × 61 | 476 × 208 (228) |
| MADRY-24 | 1/2" | 24 | 400 | MADRY-24M | 376 × 61 | 540 × 208 (228) |
| MADRY-32 | 1/2" | 36 | 600 | MADRY-32M | 465 × 61 | 661 × 208 (228) |
| MADRY-44 | 1/2" | 48 | 800 | MADRY-44M | 592 × 61 | 788 × 208 (228) |
| MADRY-63 | 1/2" | 63 | 1 050 | MADRY-63M | 411 × 89 | 607 × 208 (228) |
| MADRY-90 | 1/2" | 90 | 1 500 | MADRY-90M | 551 × 89 | 755 × 284 (304) |
| MADRY-123 | 1/2" | 123 | 2 050 | MADRY-123M | 551 × 89 | 755 × 284 (304) |
| MADRY-180 | 1" | 180 | 3 000 | MADRY-180M | 607 × 114 | — × 290 (310) |
C pri MADRY-180 výrobca zatiaľ neuvádza správne – údaj overujeme.
Prietoky v tabuľkách sú vstupné prietoky podľa výrobcu pri tlaku 7 bar a vzduchu nasýtenom vlhkosťou pri +35 °C (vstupný rosný bod +35 °C). Sušička z nich časť spotrebuje na preplach membrány, na výstupe je preto vzduchu o túto časť menej.

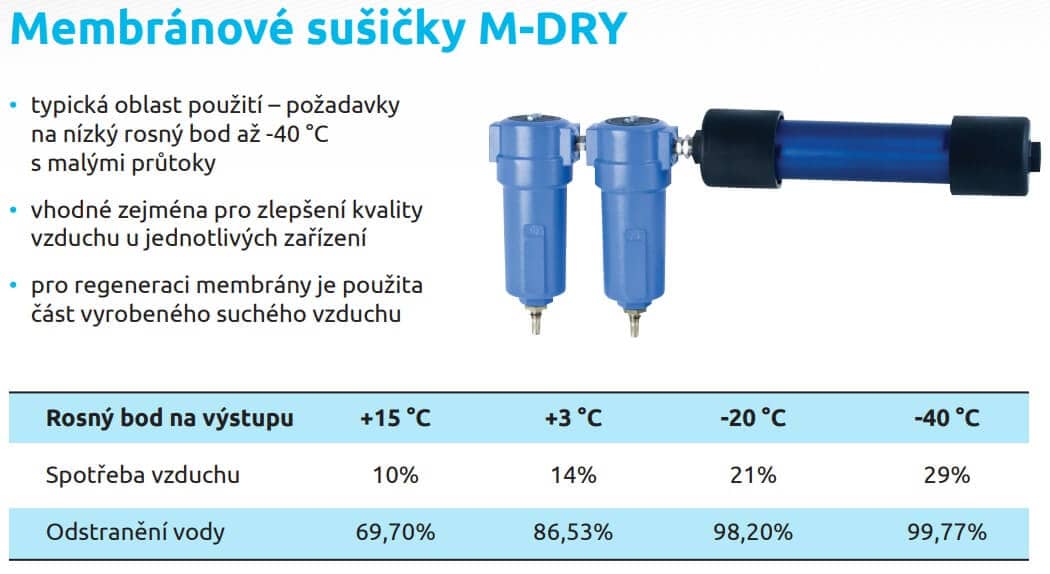

Prietok podľa požadovaného rosného bodu
Čím nižší rosný bod potrebujete, tým pomalšie musí vzduch membránou prejsť a tým viac suchého vzduchu sušička spotrebuje na preplach. Vstupný prietok v l/min pri 7 bar:
| Sušička | Rosný bod +15 °C | Rosný bod +3 °C | Rosný bod −20 °C | Rosný bod −40 °C |
|---|---|---|---|---|
| MADRY-3 | 50 | 37 | 23 | 17 |
| MADRY-6 | 100 | 72 | 47 | 33 |
| MADRY-9 | 150 | 107 | 72 | 52 |
| MADRY-12 | 200 | 142 | 95 | 68 |
| MADRY-18 | 300 | 213 | 142 | 103 |
| MADRY-24 | 400 | 283 | 188 | 137 |
| MADRY-32 | 600 | 427 | 283 | 207 |
| MADRY-44 | 800 | 568 | 378 | 273 |
| MADRY-63 | 1 050 | 748 | 495 | 358 |
| MADRY-90 | 1 500 | 1 122 | 730 | 518 |
| MADRY-123 | 2 050 | 1 528 | 980 | 710 |
| MADRY-180 | 3 000 | 2 135 | 1 425 | 1 025 |
| Vzduch na preplach | 10 % | 14 % | 21 % | 29 % |
| Odstránená vodná para | 69,70 % | 86,53 % | 98,20 % | 99,77 % |
Ako vybrať veľkosť
Najprv zvoľte rosný bod, ktorý naozaj potrebujete – nižší rosný bod znamená menší prietok a väčšiu spotrebu vzduchu. V tabuľke nájdite stĺpec tohto rosného bodu a vstupný prietok vynásobte korekčným faktorom tlaku. Od výsledku odpočítajte vzduch na preplach; zvyšok je suchý vzduch pre spotrebič.
suchý vzduch na výstupe ≈ vstupný prietok z tabuľky × faktor tlaku × (1 − podiel vzduchu na preplach)
Príklad: spotrebič potrebuje 150 l/min vzduchu s rosným bodom −20 °C a v rozvode je 8 bar (faktor 1,22), preplach spotrebuje 21 %. MADRY-18 zvládne na vstupe 142 × 1,22 = 173 l/min, na výstupe zostane asi 137 l/min a to nestačí. MADRY-24 zvládne 188 × 1,22 = 229 l/min, na výstupe asi 181 l/min a vyhovie.

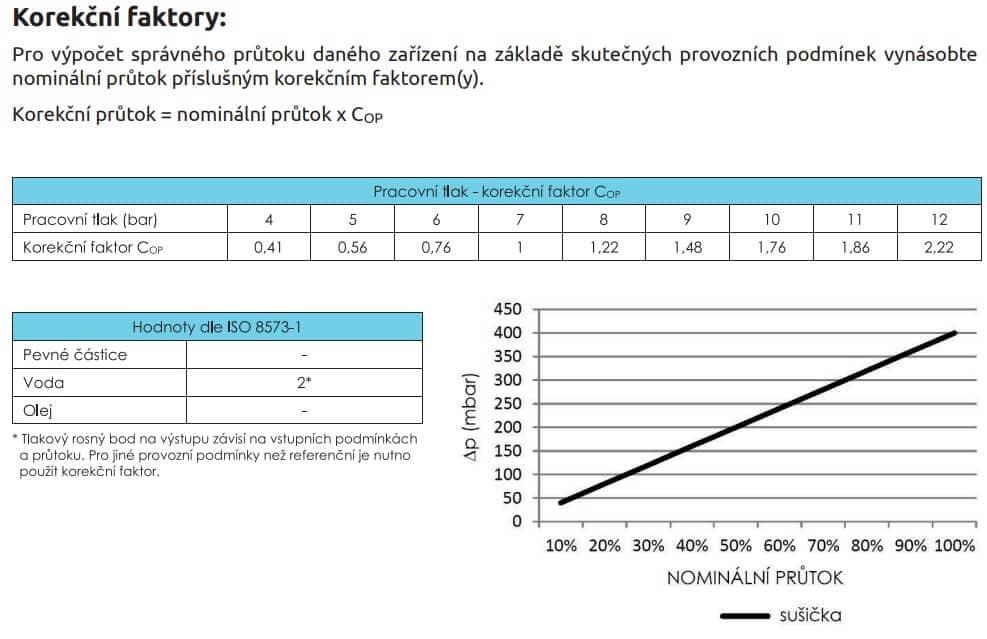

Faktor tlaku
| Tlak bar | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| Korekčný faktor | 0,41 | 0,56 | 0,76 | 1,00 | 1,22 | 1,48 | 1,76 | 1,86 | 2,22 |
Pod 4 bar výrobca korekčný faktor neuvádza.
#showmore#

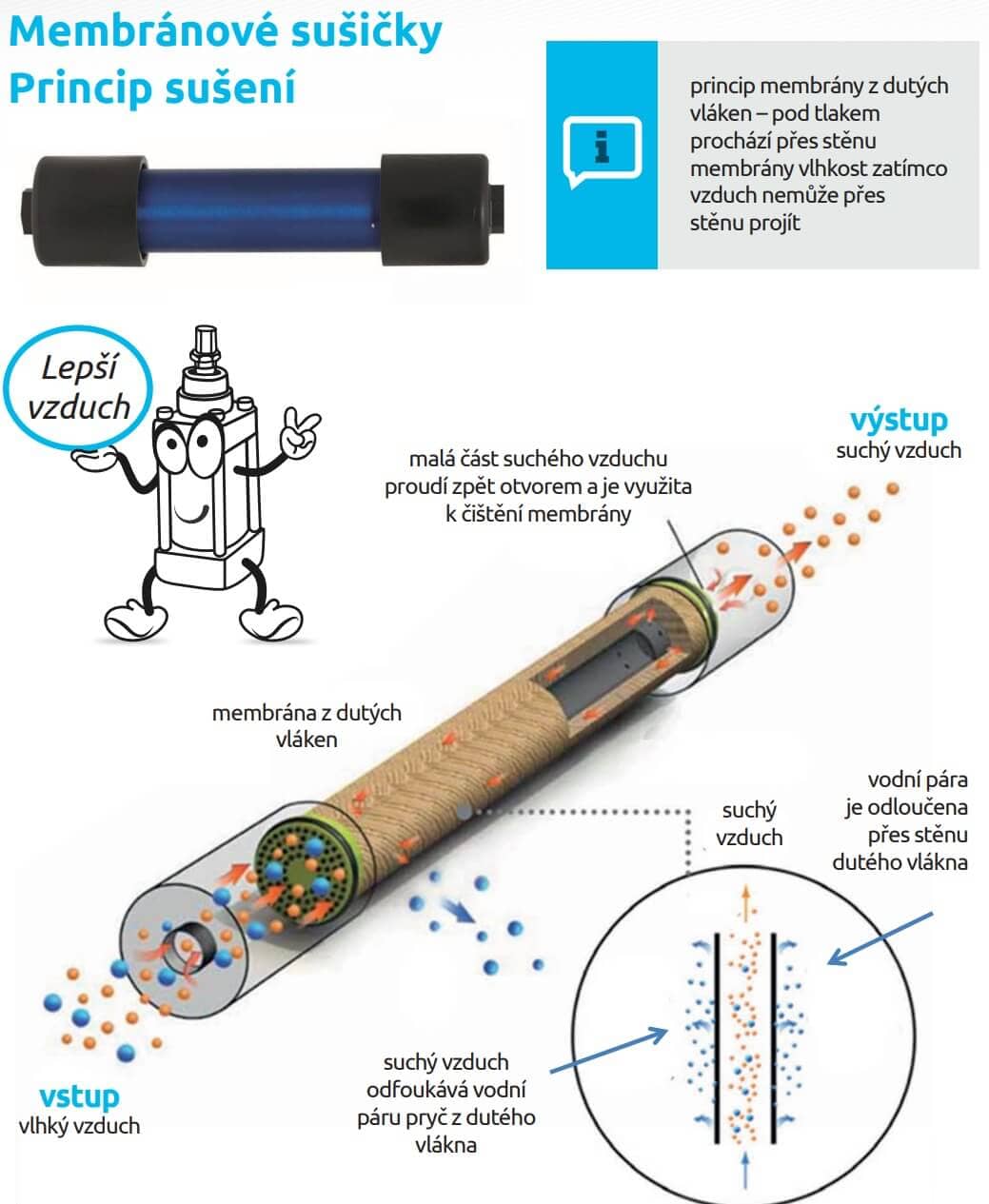

Ako membránová sušička pracuje
Membránový modul je zväzok tisícov tenkých dutých vlákien. Stlačený vzduch prúdi vláknami a vodná para vďaka rozdielu tlakov prechádza ich stenou von, zatiaľ čo vzduch stenou prejsť nemôže.
Malá časť už vysušeného vzduchu sa v dýze uvoľní a prúdi späť okolo vlákien zvonku – odnáša vodnú paru otvorom v plášti membrány von. Tento preplach beží nepretržite, preto sušička dodáva suchý vzduch rýchlo a bez prestávok. Otvor pre preplach sa počas prevádzky nesmie zakryť.
Membránový modul a náhradné membrány
Plášť membránového modulu je z hliníka, uzávery z nylonu (pri MADRY-180 z hliníka) a vlákna membrány sú z materiálu PES. Ku každej veľkosti sa dodáva náhradná membrána s kódom sušičky a písmenom M na konci – napríklad MADRY-12M pre sušičku MADRY-12.
Membránu poškodí olej, pevné častice alebo kvapalná voda vo vzduchu, preto pred ňou musí byť jemný predfilter a mikrofilter. Ak kvalita vzduchu na vstupe nevyhovuje, môže sa membrána poškodiť trvalo.

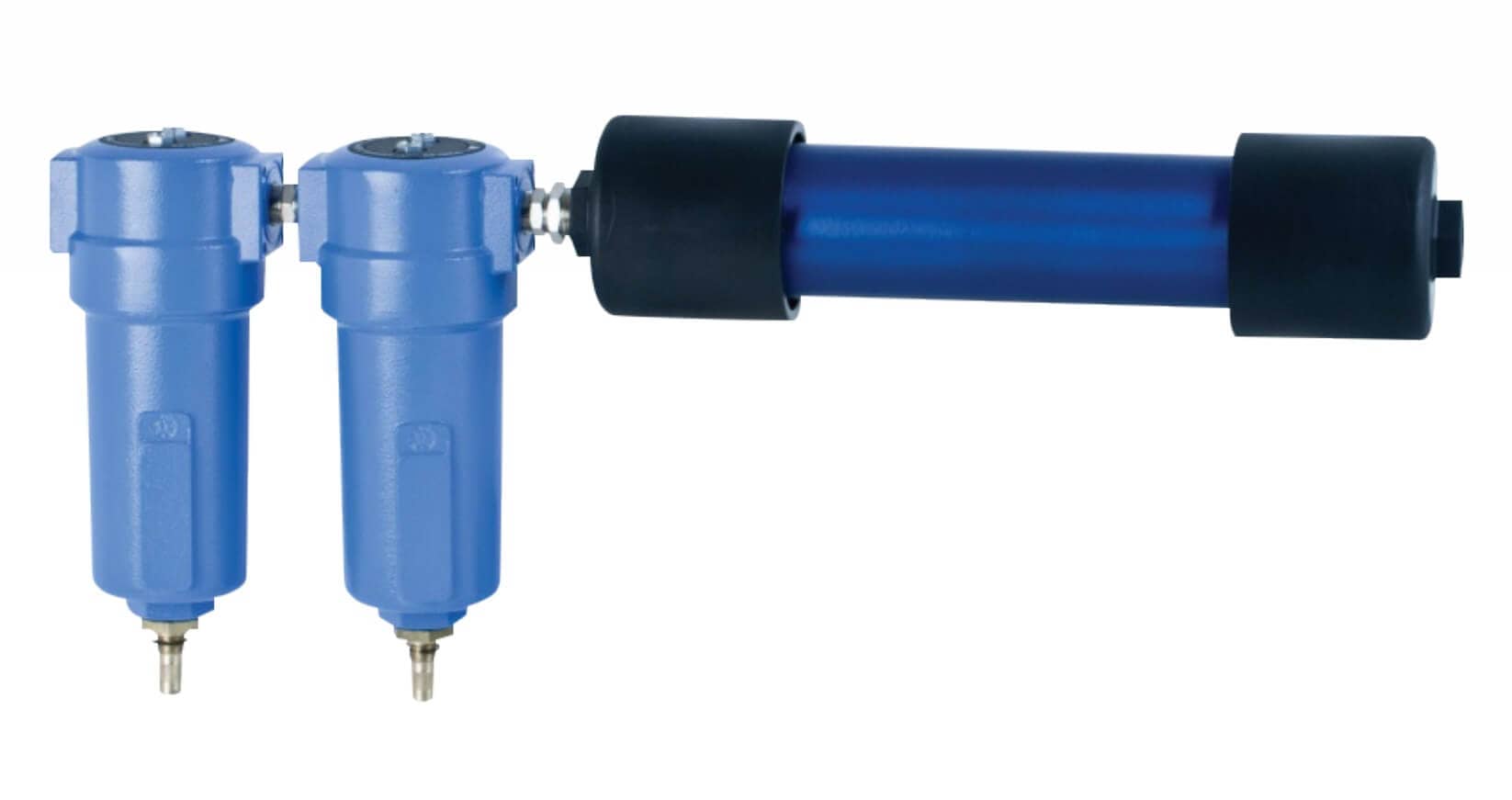

Filtre v zostave
Pred membránou sú v zostave dva filtre v hliníkovom puzdre: jemný predfilter 0,1 µm (stupeň M) a mikrofilter 0,01 µm (stupeň S), oba s plavákovým odpúšťaním kondenzátu. Zabezpečia kvalitu vzduchu, ktorú membrána potrebuje: pevné častice triedy 1 a olej triedy 1 (pod 0,01 mg/m³) podľa ISO 8573-1. Tlakovú stratu filtrov sledujte na ukazovateli zanesenia; vložky meňte najmenej raz za rok.
Kde sa membránové sušičky používajú
Membránová sušička sa hodí všade, kde je potrebný suchý vzduch s nízkym rosným bodom pri malom prietoku alebo len pre jedno zariadenie. Výrobca ju odporúča napríklad pre:
- lakovanie, napríklad automobilov
- sušenie vzduchu priamo pri jednotlivom stroji alebo zariadení
- vzduch s nízkym rosným bodom pre meracie a regulačné prístroje
- pneumatika a pneumatické náradie
- zdravotnícka a laboratórna technika
- analytické prístroje
- pretlakovanie elektrických rozvádzačov
Inštalácia a prevádzka
- Sušičku pripojte podľa šípok: vstup vlhkého vzduchu do filtrov, výstup suchého vzduchu z membrány. Pracuje vodorovne aj zvisle.
- Medzi filtrami a membránou nepoužívajte pozinkované armatúry. Tesnite teflónovou páskou alebo neanaeróbnym tesniacim prípravkom; anaeróbne zaisťovače závitov nepoužívajte.
- Ventily a reguláciu prietoku dajte až za sušičku. Prívod vzduchu otvárajte pomaly – tlak sa smie meniť najviac o 1 bar za sekundu.
- Sušička je určená pre stlačený vzduch s prevažne stálym tlakom. Nesmú na ňu pôsobiť vibrácie ani mechanické namáhanie a vzduch nesmie obsahovať uhľovodíky, rozpúšťadlá (ketóny, estery), ozón, silné kyseliny či zásady ani fenoly.
Údržba
Tlakovú stratu filtrov kontrolujte pravidelne, napríklad raz mesačne; vložky filtrov meňte najmenej raz za rok.
Raz ročne vizuálne skontrolujte plášť membránového modulu. Poškodené diely vymeňte; pri veľkom poškodení sa mení celá sušička. Po údržbe skontrolujte tesnosť.
Každých 10 rokov výrobca predpisuje podrobnú prehliadku, či môže sušička ďalej pracovať. Pred každou údržbou systém odtlakujte a používajte len originálne náhradné diely.
Rosný bod a čistota vzduchu
Stlačený vzduch nesie vodu, olej a pevné častice. Koľko ich smie zostať, určuje podľa použitia norma ISO 8573-1 – prehľad tried nájdete pri priemyselných filtroch podľa ISO 8573-1. Vodu udáva tlakový rosný bod: teplota, pri ktorej je vzduch vlhkosťou nasýtený. Keď vzduch vychladne na rosný bod alebo pod neho, voda skondenzuje.
Membránová sušička MADRY dosiahne rosný bod až −40 °C, teda triedu vody 2. Výsledný rosný bod závisí od vstupných podmienok a od prietoku: pri menšom prietoku je vzduch suchší.

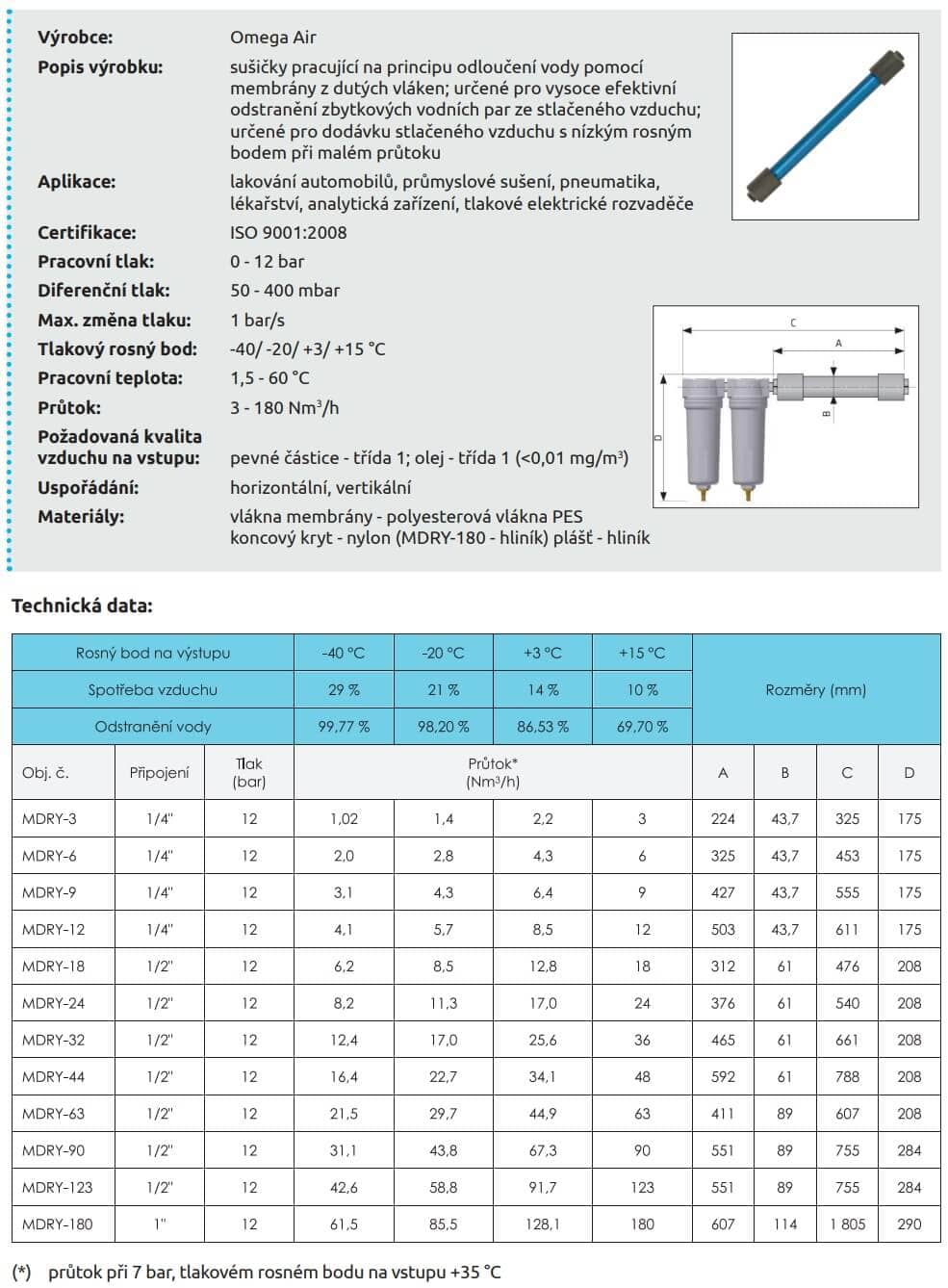

Technické údaje radu MADRY
| Parameter | Hodnota |
|---|---|
| Pracovný tlak | 0 až 12 bar (korekcia prietoku pre 4 až 12 bar) |
| Prevádzková teplota | +1,5 až +60 °C |
| Tlakový rosný bod | +15, +3, −20 alebo −40 °C podľa prietoku (vstupný rosný bod +35 °C) |
| Trieda vody podľa ISO 8573-1 | až 2 (rosný bod −40 °C) |
| Prietok | 3 až 180 m³/h (50 až 3 000 l/min) pri 7 bar a rosnom bode +15 °C |
| Vzduch na preplach membrány | 10 / 14 / 21 / 29 % pre rosný bod +15 / +3 / −20 / −40 °C |
| Odstránená vodná para | 69,70 / 86,53 / 98,20 / 99,77 % |
| Tlaková strata sušičky | 200 mbar |
| Najvyššia rýchlosť zmeny tlaku | 1 bar/s |
| Požadovaná kvalita vzduchu na vstupe | pevné častice trieda 1, olej trieda 1 (< 0,01 mg/m³) – zabezpečia filtre v zostave |
| Filtre v zostave | jemný predfilter 0,1 µm a mikrofilter 0,01 µm, plavákové odpúšťanie kondenzátu |
| Pripojenie | 1/4" (MADRY-3 až 12), 1/2" (MADRY-18 až 123), 1" (MADRY-180) |
| Usporiadanie | vodorovne aj zvisle |
| Materiály | vlákna membrány PES, uzáver nylon (MADRY-180 hliník), plášť membrány a puzdrá filtrov hliník |
| Elektrické napájanie | nie je potrebné |
| Údržba | filtre najmenej 1× ročne, membrána vizuálne 1× ročne, podrobná prehliadka po 10 rokoch |
| Certifikácia výrobcu | ISO 9001 |
Ventilek radí
Rosný bod voľte len taký nízky, aký je naozaj potrebný. Pri −40 °C spotrebuje membrána na preplach až 29 % vzduchu, pri +15 °C len 10 %. Pre väčšie prietoky celej dielne vyjde úspornejšie kondenzačná alebo adsorpčná sušička:
- Ako vybrať veľkosť membránovej sušičky?
- Podľa prietoku, ktorý potrebuje spotrebič, a podľa požadovaného rosného bodu. V tabuľke nájdite stĺpec rosného bodu, vstupný prietok vynásobte faktorom tlaku a odpočítajte vzduch na preplach (10 až 29 %).
- Aký rosný bod sušička MADRY dosiahne?
- Až −40 °C, teda triedu vody 2 podľa ISO 8573-1. Pri väčšom prietoku +15, +3 alebo −20 °C – výsledok závisí od vstupných podmienok a prietoku.
- Prečo sušička spotrebuje časť vzduchu?
- Časť vysušeného vzduchu preplachuje membránu zvonku a odnáša vodnú paru preč. Podľa rosného bodu je to 10 až 29 % vstupného prietoku.
- Potrebuje sušička elektrinu?
- Nie. Membránová sušička pracuje len tlakom vzduchu a filtre majú plavákové odpúšťanie kondenzátu.
- Čo patrí pred sušičku?
- Jemný predfilter 0,1 µm a mikrofilter 0,01 µm – oba sú súčasťou dodávky. Membrána potrebuje vzduch s olejom a pevnými časticami triedy 1 podľa ISO 8573-1.
- Kedy vymeniť membránu?
- Keď je poškodená. Membránu raz ročne vizuálne skontrolujte, po 10 rokoch výrobca predpisuje podrobnú prehliadku. Náhradná membrána má kód sušičky s písmenom M.
Technické údaje sušičiek MADRY vychádzajú z podkladov výrobcu Omega Air (tabuľka technických údajov a návod k membránovým sušičkám). U výrobcu sa rad dnes volá MAA-DRY.
