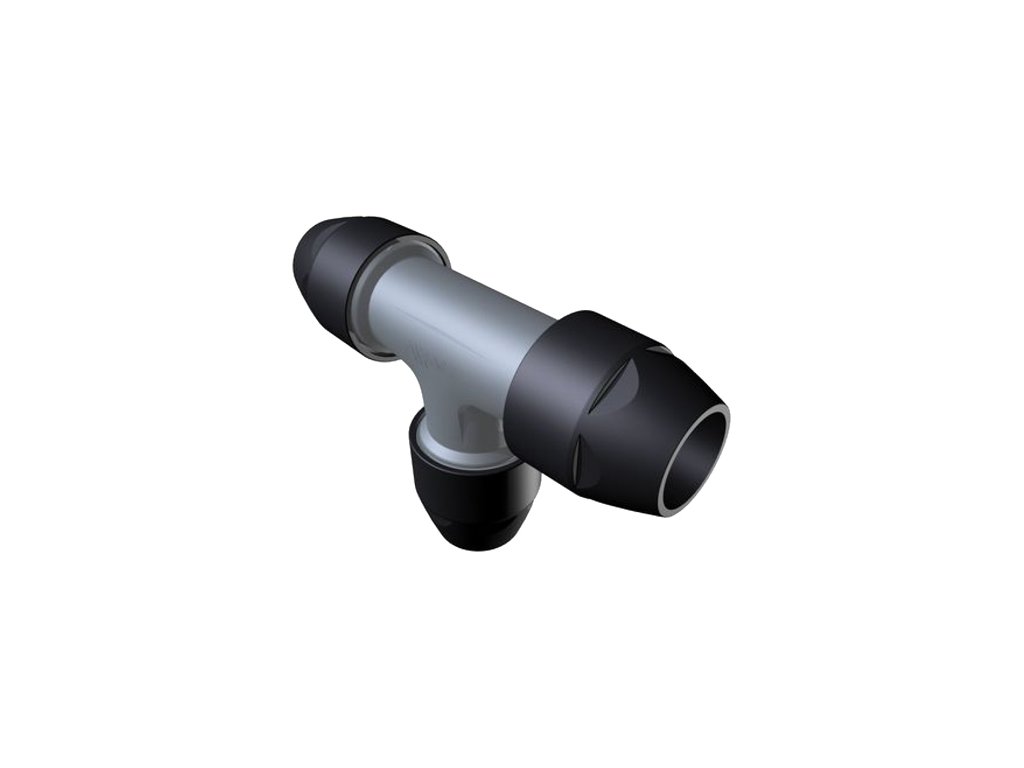

Trójnik PF 50 mm

AIRnet to system rurociągów z rur aluminiowych i złączek wtykowych do instalacji sprężonego powietrza i gazów obojętnych. Znajdą Państwo u nas rury, kształtki, zawory kulowe, mocowania i narzędzia o średnicach od 20 do 158 mm.

Ani rury, ani złączki nie korodują, dzięki czemu powietrze pozostaje czyste od sprężarki aż do odbiornika. Gładka powierzchnia wewnętrzna zmniejsza spadek ciśnienia, a rury są lekkie. Połączenie wykonuje się bez spawania, klejenia i zaprasowywania: rurę wystarczy uciąć, ogratować i wsunąć do złączki.

Bez spawania i klejenia

Co znajdą Państwo do instalacji AIRnet

Rury aluminiowe

Niebieskie do powietrza, zielone do gazów. Proste rury w sztangach i gięte zejścia do punktów poboru.

• średnice od 20 do 158 mm
• nie korodują, gładkie wewnątrz
• gięte zejścia 0,5 m do 20 i 25 mm

Pokaż rury

Złączki i kształtki

Trzy serie według średnicy. Złączki proste, kolana, trójniki, redukcje, odgałęzienia i zaślepki.

• PF 20–50 mm z nylonu z włóknem szklanym
• Classic 63–80 mm z aluminium
• Big 100–158 mm ze stali

Pokaż kształtki

Zawory kulowe i przepustnice

Odcinają Państwo tylko część instalacji. Zawory do 20–50 mm, przepustnice odcinające do 63–158 mm.

• zawór z dwiema złączkami lub z gwintem
• przepustnice ze złączką, przy 63 i 80 mm także z gwintem
• do sprężonego powietrza i gazów obojętnych

Pokaż zawór

Mocowania i węże

Instalacja pewnie na ścianie i pod sufitem. Wszystko do mocowania i podłączania rur, łącznie z zapasowymi o-ringami.

• uchwyty rur od 20 do 158 mm
• belki, konsole i wieszaki
• węże elastyczne od 20 do 80 mm

Pokaż akcesoria

Narzędzia do montażu

Cięcie, gratowanie, dokręcanie. Obcinaki do rur, gratowniki, klucze do dokręcania i nasadki wiertarskie do odgałęzień.

• walizka z narzędziami do serii PF 20–50 mm
• obcinaki do rur do 158 mm
• nasadki wiertarskie 14, 19 i 24 mm

Pokaż narzędzia

Nie wiedzą Państwo, jaką średnicę rur wybrać, albo szukają Państwo innego systemu? Wszystkie systemy rurociągów są w jednej kategorii.

Wszystkie systemy rurociągów

AIRnet i rury ocynkowane obok siebie

Spadek ciśnienia dotyczy rury 50 mm (2″) o długości 400 m przy ciśnieniu 7 bar i przepływie 110 l/s.

Jak zmontować instalację AIRnet

Najczęstsze pytania

Czym różnią się serie PF, Classic i Big?

Średnicą i materiałem. Złączki PF do 20–50 mm są z nylonu z włóknem szklanym, Classic do 63 i 80 mm z aluminium, a Big do 100 i 158 mm ze stali. Ciśnienie robocze wynosi we wszystkich 13 bar.

Dlaczego rury są niebieskie i zielone?

Kolor rozróżnia medium. Niebieskie rury są do sprężonego powietrza, zielone do gazów obojętnych, np. azotu. Od razu widać, co płynie rurociągiem.

Czy AIRnet można podłączyć do istniejącej instalacji stalowej?

Tak. Na gwint przechodzi się adapterem przyłączeniowym, złączką prostą z gwintem zewnętrznym lub złączką rozłączną G3/4″ do G3″. Do średnic 63–158 mm są także kołnierze DN65 do DN158.

Jak wykonać odgałęzienie w gotowej instalacji?

W rurze wierci się otwór nasadką wiertarską 14, 19 lub 24 mm i zakłada odgałęzienie ze złączką lub z gwintem. Całej rury nie trzeba ciąć.

Czy instalacja wytrzyma na zewnątrz?

Rury i złączki są odporne na promieniowanie UV, korozję, wstrząsy, wahania temperatury i warunki atmosferyczne. Temperatura robocza wynosi od −20 do +70 °C.

Czy AIRnet nadaje się do osuszonego powietrza?

Tak. Materiały nie korodują, a system znosi powietrze o punkcie rosy do −70 °C, czyli także za osuszaczem adsorpcyjnym.

Tabele wymiarów z numerami katalogowymi znajdą Państwo w kategoriach rur, kształtek, akcesoriów i narzędzi AIRnet.
