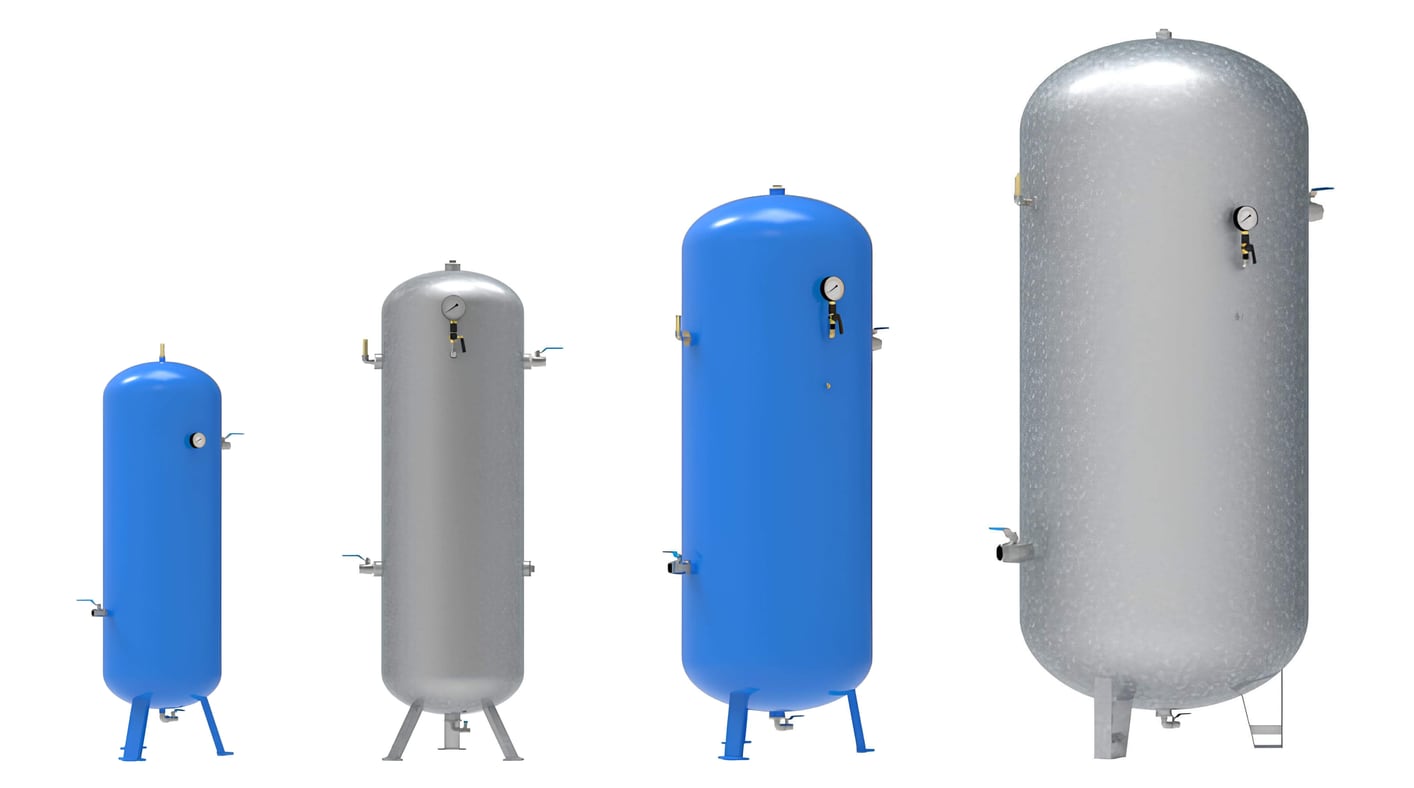

Ausgerüstete Druckbehälter 100 bis 3 000 l mit TÜV-Zertifizierung

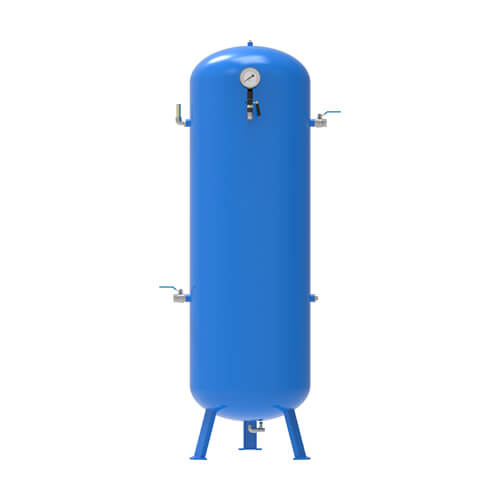

Stehende Druckluftbehälter von 100 bis 3 000 Litern, fertig zum Anschließen. Der Behälter wird mit montierten Kugelhähnen für Luftzufuhr und Luftentnahme, einem Kondensatablasshahn, einem Manometer und einem auf 10,5 bar eingestellten Sicherheitsventil geliefert, dazu mit vollständiger Dokumentation einschließlich der TÜV-Zertifizierung der Druckbaugruppe.
Sie müssen keine Armaturen besorgen, nichts montieren und sich nicht um die Dokumentation kümmern. Die Baugruppen eignen sich für Kompressoren mit einem Abschaltdruck bis 10 bar. Die Behälter fertigt die italienische Baglioni-Gruppe aus Kohlenstoffstahl, blau lackiert in RAL 5015 oder innen und außen verzinkt.
Was am Behälter montiert ist
Alle Baugruppen haben dieselbe Ausstattung, nur die Armaturen wachsen mit dem Behältervolumen. Die genauen Gewinde und Abblaseleistungen jeder Größe finden Sie in der Tabelle unten.
Zwei Kugelhähne
Am Mantel einander gegenüber, der untere für die Zuleitung vom Kompressor und der obere für die Entnahme ins Leitungsnetz. Das Gewinde 3/4" haben die Behälter von 100 bis 270 l, 1" die Behälter mit 500 und 720 l, 1 1/2" die Behälter mit 1 000 und 1 500 l und 2" die beiden größten.
Kondensatablasshahn
Unter dem unteren Boden, zum Ablassen des Kondensats. Behälter bis 500 l haben einen Hahn mit Gewinde 1/4", ab 720 l mit Gewinde 1/2".
Manometer
Mit einer Skala von 0 bis 16 bar. Die Behälter von 100 bis 270 l haben ein Manometer mit 63 mm Durchmesser, ab 500 l eines mit 100 mm Durchmesser und einem Prüfhahn für das Kontrollmanometer des Prüfers.
Sicherheitsventil
Eingestellt auf 10,5 bar. Bis 270 l hat es Gewinde 1/4" und eine Abblaseleistung von 244 Nm³/h, bei 500 bis 1 000 l Gewinde 1/2" und 484 Nm³/h, ab 1 500 l Gewinde 3/4" und 1 024 Nm³/h.
Die freien Anschlüsse des Behälters sind mit Stopfen verschlossen, die Armaturen sind über Reduzierstücke, Winkelstücke und Dichtungen angeschlossen. Das gesamte Montagematerial gehört zur Baugruppe.
Alle Größen im Überblick
Die lackierte Baugruppe hat die Bestellnummer VVP2, die verzinkte VVG2. Die Abmessungen in der Tabelle gelten für die lackierte Ausführung, das Gewicht ist für beide Ausführungen angegeben.

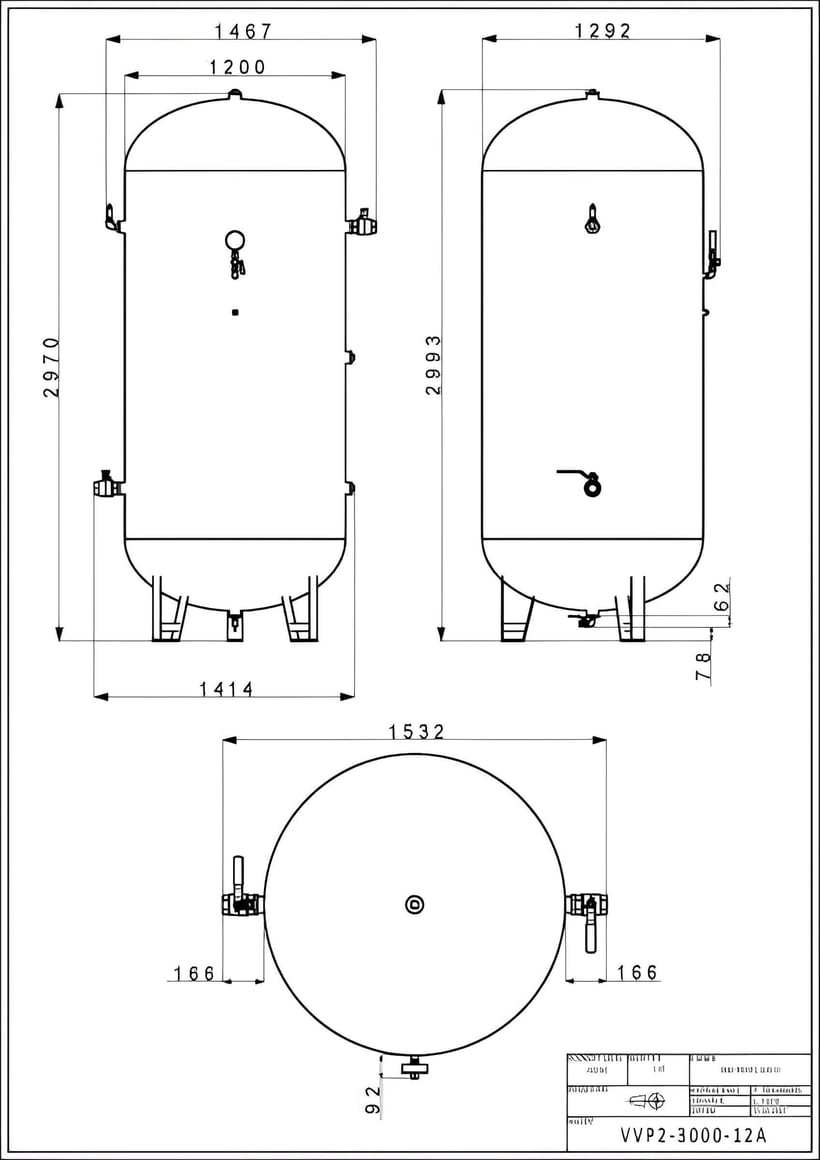

| Ausgerüstete Druckbehälter 100 bis 3 000 l | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Bestellnummer | Volumen | Behälterdruck | Ø × Gesamthöhe | Breite über die Hähne | Kugelhähne | Kondensatablass | Manometer | Sicherheitsventil 10,5 bar | Gewicht P / G |

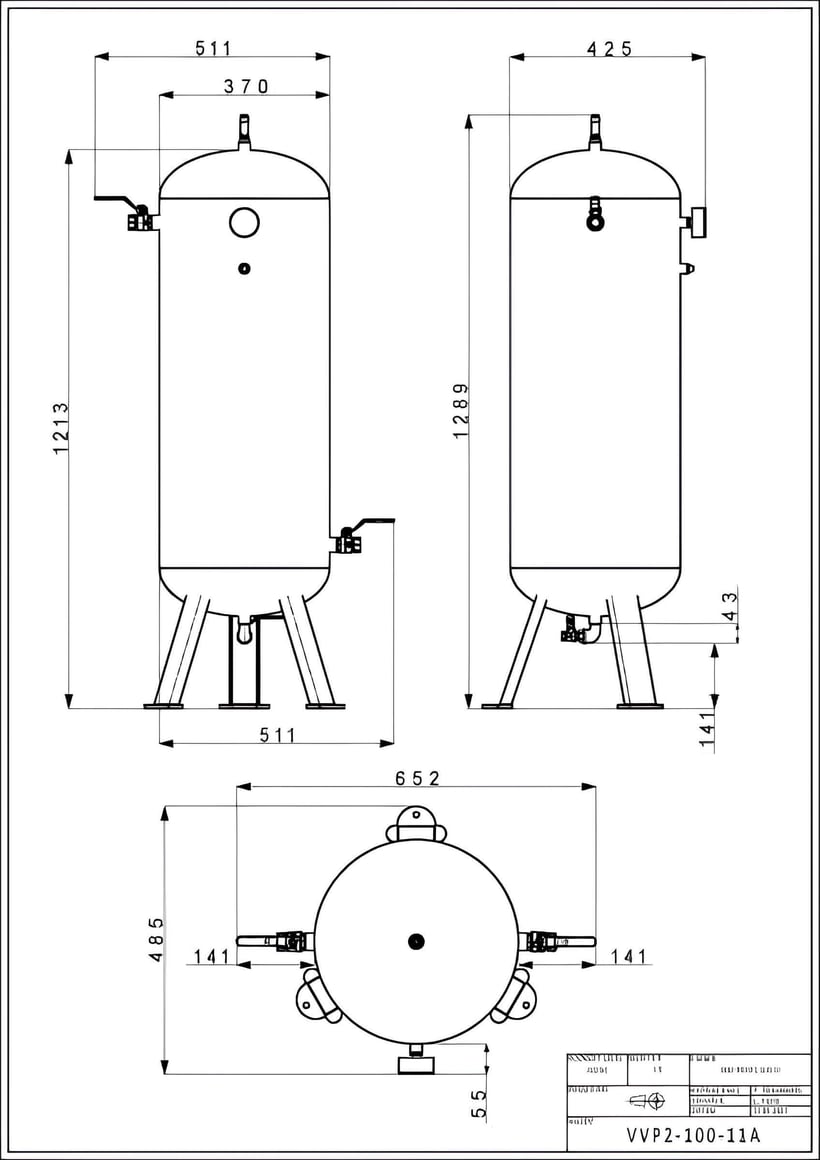

| VVP2-100-11A VVG2-100-11A | 100 l | 11 bar | Ø 370 × 1 289 mm | 652 mm | 2× 3/4" | 1/4" | Ø 63 mm | 1/4", 244 Nm³/h | 32 / 34 kg |
| VVP2-200-11A VVG2-200-11A | 200 l | 11 bar | Ø 446 × 1 633 mm | 754 mm | 2× 3/4" | 1/4" | Ø 63 mm | 1/4", 244 Nm³/h | 56 / 59 kg |
| VVP2-270-11A VVG2-270-11A | 270 l | 11 bar | Ø 500 × 1 724 mm | 808 mm | 2× 3/4" | 1/4" | Ø 63 mm | 1/4", 244 Nm³/h | 68 / 72 kg |
| VVP2-500-11A VVG2-500-11A | 500 l | 11 bar | Ø 600 × 2 064 mm | 904 mm | 2× 1" | 1/4" | Ø 100 mm | 1/2", 484 Nm³/h | 117 / 123 kg |
| VVP2-720-11A VVG2-720-11A | 720 l | 11 bar | Ø 800 × 1 768 mm | 1 126 mm | 2× 1" | 1/2" | Ø 100 mm | 1/2", 484 Nm³/h | 159 / 159 kg |
| VVP2-1000-12A VVG2-1000-12A | 1 000 l | 12 bar | Ø 800 × 2 373 mm | 1 010 mm | 2× 1 1/2" | 1/2" | Ø 100 mm | 1/2", 484 Nm³/h | 216 / 220 kg |
| VVP2-1500-12A VVG2-1500-12A | 1 500 l | 12 bar | Ø 1 000 × 2 328 mm | 1 244 mm | 2× 1 1/2" | 1/2" | Ø 100 mm | 3/4", 1 024 Nm³/h | 326 / 331 kg |
| VVP2-2000-12A VVG2-2000-12A | 2 000 l | 12 bar | Ø 1 100 × 2 513 mm | 1 422 mm | 2× 2" | 1/2" | Ø 100 mm | 3/4", 1 024 Nm³/h | 395 / 401 kg |
| VVP2-3000-12A VVG2-3000-12A | 3 000 l | 12 bar | Ø 1 200 × 3 013 mm | 1 532 mm | 2× 2" | 1/2" | Ø 100 mm | 3/4", 1 024 Nm³/h | 601 / 607 kg |
Die Gesamthöhe wird vom Fußboden bis zum Sicherheitsventil oder zum Verschlussstopfen am oberen Boden gemessen. Verzinkte Baugruppen von 100 bis 500 l sind 16 bis 24 mm höher, die genauen Werte stehen auf den Produktseiten. Die Abblaseleistung des Sicherheitsventils ist in Nm³/h angegeben, also in Kubikmetern Luft pro Stunde, umgerechnet auf den Normzustand.
#showmore#
Einsatzbereiche
- Kompressor ohne eigenen Behälter. Schraubenkompressoren und Kompressoraggregate ohne Druckluftbehälter brauchen einen Behälter, aus dem die Luft entnommen wird. Der ausgerüstete Behälter ist sofort anschlussfertig.
- Zusätzlicher Vorrat für einen Kolbenkompressor. Wenn die Werkzeuge mehr Luft verbrauchen, als der Kompressor nachliefern kann, sorgt ein zweiter Behälter dafür, dass Sie länger ohne Druckabfall arbeiten.
- Speicher an einem entfernten Verbraucher. Am Ende eines langen Leitungsnetzes gleicht der Behälter kurzzeitige große Entnahmen aus, die den Druck im Leitungsnetz sonst einbrechen ließen.
- Zentraler Druckluftbehälter der Kompressorstation. Große Behälter ab 1 000 l bündeln die Leistung eines oder mehrerer Kompressoren, und die Kompressoren schalten seltener.
Passende Kompressoren
Das Sicherheitsventil der Baugruppe spricht bei 10,5 bar an, deshalb passt sie zu Kompressoren, die höchstens bei 10 bar abschalten. Das sind die üblichen Kolben- und Schraubenkompressoren für 8 und 10 bar. Der Behälter selbst verträgt 11 oder 12 bar, entscheidend ist aber die Einstellung des Ventils.
Die Abblaseleistung des Ventils muss für die gesamte Liefermenge des Kompressors reichen, der den Behälter füllt: Bei Behältern bis 270 l sind es 244 Nm³/h (etwa 4 000 l/min), bei Behältern von 500 bis 1 000 l 484 Nm³/h (etwa 8 000 l/min) und bei Behältern ab 1 500 l 1 024 Nm³/h (etwa 17 000 l/min).
Sie brauchen einen anderen Ansprechdruck des Sicherheitsventils oder andere Armaturen? Schreiben Sie uns, und wir stellen den Behälter nach Ihren Anforderungen zusammen.
Zu einem Kompressor für 13 bis 15 bar gehört ein Behälter für 16 bar. Ohne Armaturen finden Sie ihn bei den Druckbehältern von 100 bis 720 l und den Behältern von 1 000 bis 3 000 l. Das Sicherheitsventil muss über dem Abschaltdruck des Kompressors und höchstens auf den zulässigen Behälterdruck eingestellt sein; passende Ventile finden Sie bei den Sicherheitsventilen von HEROSE.
Lackiert oder verzinkt
Hähne, Manometer und Sicherheitsventil sind bei beiden Ausführungen gleich, nur die Oberfläche des Behälters ist verschieden.
Lackiert (VVP2)

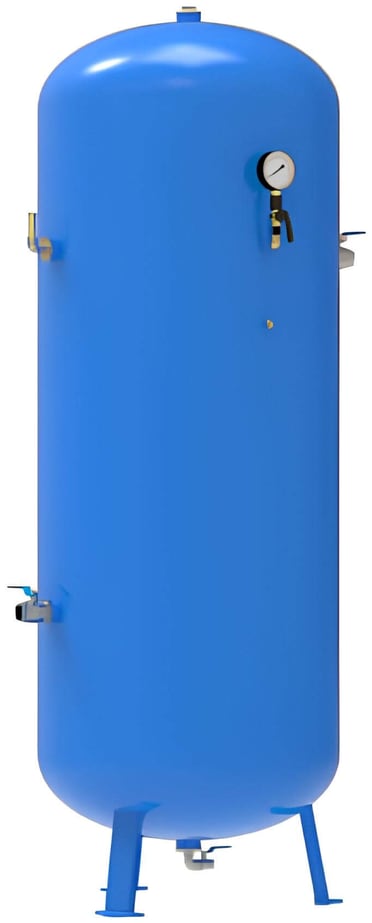

Außen blaue Pulverbeschichtung in RAL 5015, innen blanker Stahl. Die Standardausführung für trockene und temperierte Kompressorräume – weitere lackierte Behälter finden Sie auf der Seite lackierte Druckbehälter.

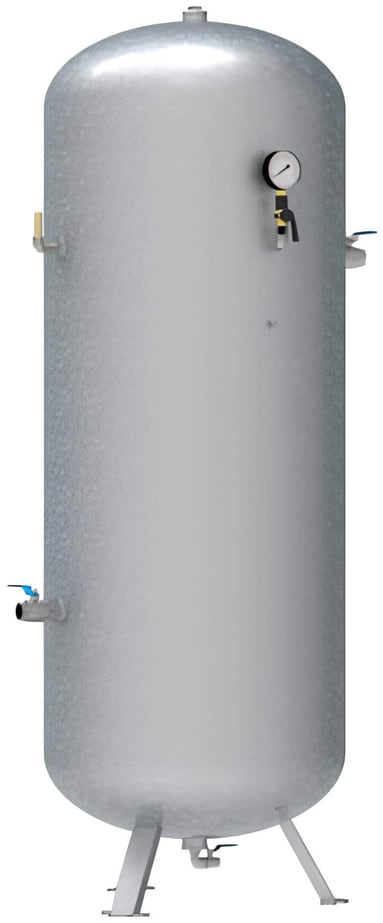

Verzinkt (VVG2)

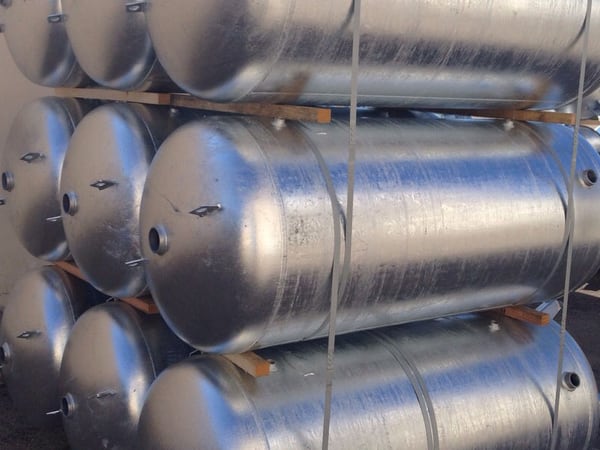

Innen und außen feuerverzinkt, sodass Kondensat den Stahl auch von innen nicht angreifen kann. Geeignet für feuchte Räume und Betriebe mit viel Kondensat. Eine Übersicht bietet die Seite verzinkte Druckbehälter.
Ausgerüstete Behälter mit Innenbeschichtung für die Lebensmittelindustrie bieten wir nicht an.
Anschluss und Aufstellung
Schließen Sie die Zuleitung vom Kompressor am unteren Hahn an und entnehmen Sie die Luft für das Leitungsnetz am oberen. Im Behälter wird die Luft langsamer und kühlt ab, das Kondensat sammelt sich am Boden und wird über den Kondensatablasshahn abgelassen. Tun Sie das täglich, oder montieren Sie hinter dem Hahn einen automatischen Kondensatableiter.
Der Behälter steht auf drei Beinen. Unter die Fußplatten gehören Schwingungsdämpfer, und starr am Fußboden oder an einer Konstruktion verankert wird der Behälter nicht, so schreibt es die Anleitung des Herstellers vor. Die größte Baugruppe wiegt über 600 kg; der Fußboden muss das Gewicht tragen, das sich auf drei Fußplatten konzentriert.
Die Breite über die Hähne ist 21 bis 33 Zentimeter größer als der Behälterdurchmesser; prüfen Sie anhand dieses Maßes, ob die Türen breit genug sind. Heben Sie die Baugruppe weder an den Hähnen noch am Manometer oder Sicherheitsventil an, und befestigen Sie dort auch keine Hebegurte.
Die Betriebstemperatur beträgt −10 bis +100 °C bei Behältern bis 720 l und −10 bis +50 °C ab 1 000 l. Luft hinter einem Kompressor ohne Nachkühler ist oft wärmer; bauen Sie die Baugruppe dann erst hinter dem Kühler ein.
Unterlagen und Prüfungen
Mit dem Behälter erhalten Sie eine Konformitätserklärung mit den Typenschilddaten sowie die Bedienungs- und Wartungsanleitung. Die Behälter von 100 bis 720 l sind nach der Richtlinie 2014/29/EU für einfache Druckbehälter gefertigt, die Behälter ab 1 000 l nach der Richtlinie 2014/68/EU für Druckgeräte. Der ausgerüstete Behälter wird mit vollständiger Dokumentation geliefert, einschließlich der TÜV-Zertifizierung der Druckbaugruppe.
Die Herstellung richtet sich nach der europäischen Richtlinie, die Konformitätserklärung gilt in der gesamten EU. Die wiederkehrenden Prüfungen im Betrieb legt dagegen jedes Land selbst fest. In Tschechien ist der ausgerüstete Behälter ein überwachungspflichtiges Druckgerät, das der Betreiber regelmäßig prüfen lassen muss: einmal jährlich eine äußere Prüfung, alle fünf Jahre eine innere Prüfung und etwa alle neun bis zehn Jahre eine Druckprüfung. Der Prüfhahn am Manometer der Behälter ab 500 l erleichtert diese Prüfungen. In anderen Ländern gelten die dortigen Vorschriften. Ausführlich erläutert das unser Artikel über die Betreiberpflichten nach tschechischem Recht.
Wie die Behälter hergestellt werden

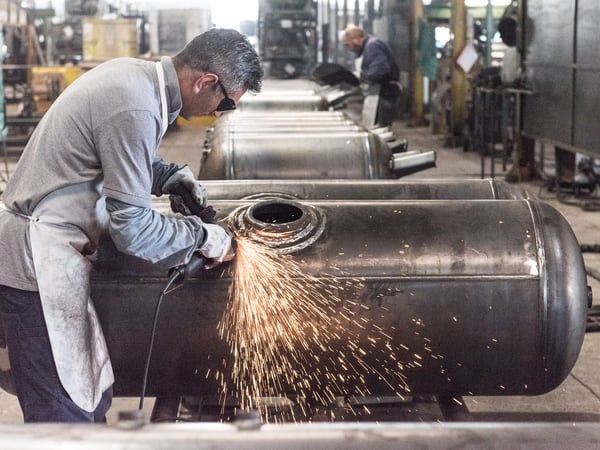

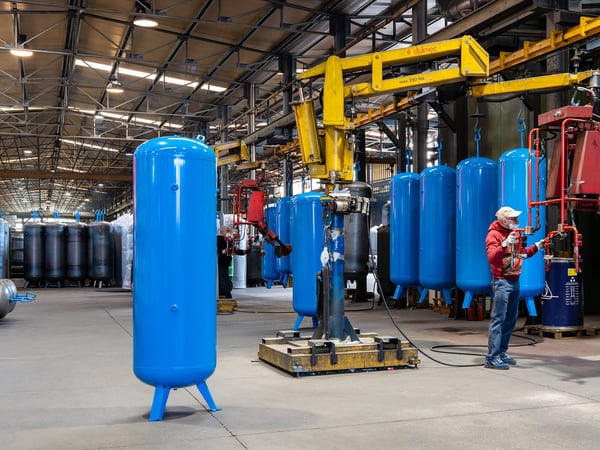

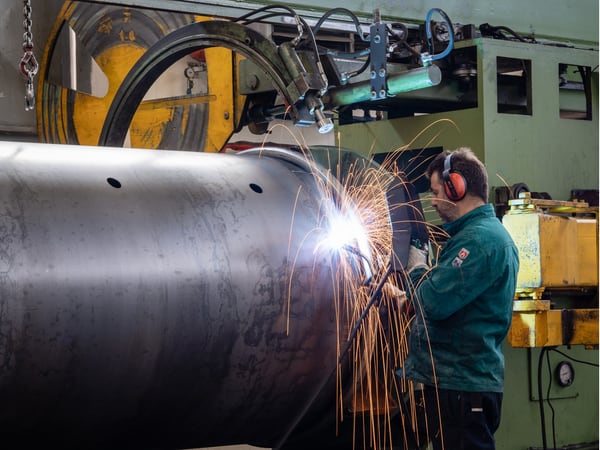

Die Behälter fertigt die italienische Baglioni-Gruppe. Der Mantel wird aus Blech gerollt, Längs- und Rundnähte schweißt ein Automat im Unterpulververfahren; Beine und Stutzen werden separat angeschweißt. Jeder Behälter durchläuft eine Wasserdruckprüfung mit dem 1,5-Fachen des Drucks auf dem Typenschild. Lackierte Behälter erhalten eine Pulverbeschichtung mit 80 bis 120 µm Schichtdicke, verzinkte werden vollständig in geschmolzenes Zink getaucht. Die Armaturen werden erst am fertigen Behälter montiert.

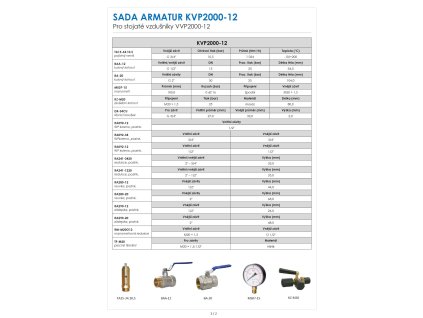

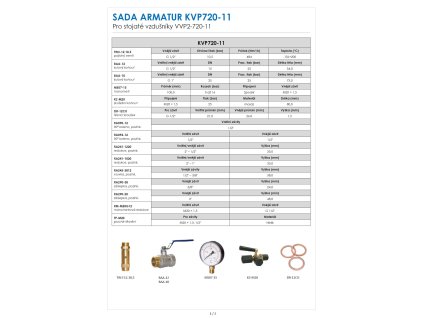

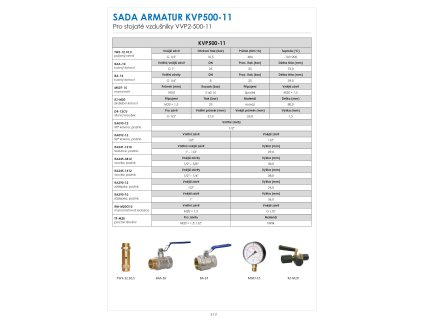

Armaturen für einen Behälter, den Sie bereits haben, finden Sie bei den Armaturensets für Druckbehälter. Das gesamte Angebot zeigt die Übersicht der Druckbehälter.
Ventilek rät
Ein ausgerüsteter Behälter spart Zeit und Papierkram. Hähne, Manometer und Sicherheitsventil sind montiert, und die Baugruppe ist TÜV-zertifiziert: Vor Ort stellen Sie sie nur auf und schließen sie an. Der Kompressor darf höchstens bei 10 bar abschalten.
- Was genau ist am Behälter montiert?
- Zwei Kugelhähne für Luftzufuhr und Luftentnahme, ein Kondensatablasshahn, ein Manometer 0 bis 16 bar, ein auf 10,5 bar eingestelltes Sicherheitsventil, Verschlussstopfen für die freien Anschlüsse und das Montagematerial. Behälter ab 500 l haben am Manometer zusätzlich einen Prüfhahn.
- Warum ist das Ventil auf 10,5 bar eingestellt, wenn der Behälter 11 oder 12 bar verträgt?
- Das Sicherheitsventil muss ansprechen, bevor der Druck den maximal zulässigen Druck des Behälters erreicht. Die Einstellung 10,5 bar liegt zugleich über dem Abschaltdruck von 10-bar-Kompressoren, sodass das Ventil im normalen Betrieb nicht abbläst.
- Passt die Baugruppe zu einem Kompressor für 11 oder 13 bar?
- Mit dem Standard-Sicherheitsventil nicht, es würde bei jedem Nachfüllen Luft abblasen. Schreiben Sie uns, und wir bereiten die Baugruppe mit einem anderen Ventil vor – oder wählen Sie einen Behälter ohne Armaturen mit ausreichendem Druck.
- Welche Unterlagen erhalte ich mit dem Behälter?
- Eine Konformitätserklärung mit den Typenschilddaten des Behälters sowie die Bedienungs- und Wartungsanleitung. Der ausgerüstete Behälter wird mit vollständiger Dokumentation geliefert, einschließlich der TÜV-Zertifizierung der Druckbaugruppe.
- Muss der Behälter regelmäßig geprüft werden?
- Ja, die Fristen legt aber jedes Land selbst fest; die europäische Richtlinie regelt nur Herstellung und Konformitätserklärung. In Tschechien ist der ausgerüstete Behälter ein überwachungspflichtiges Druckgerät – mit einer äußeren Prüfung einmal jährlich, einer inneren Prüfung alle fünf Jahre und einer Druckprüfung etwa alle neun bis zehn Jahre. In anderen Ländern gelten die dortigen Vorschriften.
- Welche Temperatur verträgt die Baugruppe?
- Behälter von 100 bis 720 l sind für −10 bis +100 °C ausgelegt, Behälter ab 1 000 l für −10 bis +50 °C. Luft hinter einem Kompressor ohne Nachkühler ist oft wärmer; bauen Sie die Baugruppe dann erst hinter dem Kühler ein.
- Ich habe einen Behälter ohne Armaturen. Gibt es die Armaturen auch einzeln?
- Ja, für stehende Behälter derselben Größen gibt es fertige Armaturensets für die lackierte und die verzinkte Ausführung. Sie enthalten dieselben Teile wie die ausgerüsteten Behälter.
- Lässt sich die Baugruppe anpassen?
- Ja. Brauchen Sie einen anderen Ansprechdruck des Sicherheitsventils oder andere Armaturen, schreiben Sie uns, und wir stellen den Behälter nach Ihren Anforderungen zusammen.
- Lackiert oder verzinkt?
- Lackiert für trockene und temperierte Räume, verzinkt für feuchte Räume und Betriebe mit viel Kondensat. Die Armaturen sind bei beiden gleich.
Behälter von 100 bis 720 l gefertigt nach der Richtlinie 2014/29/EU (SPVD), ab 1 000 l nach der Richtlinie 2014/68/EU (PED). Medium: Druckluft. Sicherheitsventil eingestellt auf 10,5 bar. TÜV-Zertifizierung der Druckbaugruppe.
