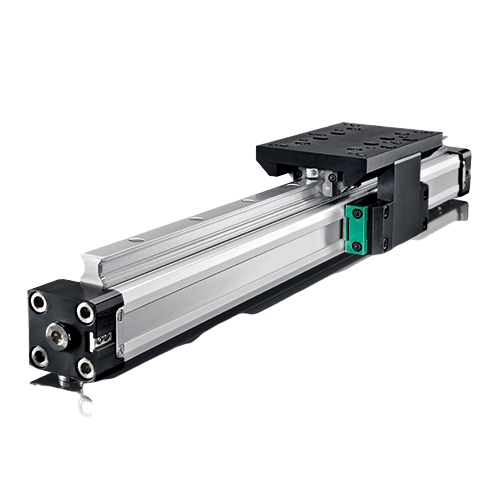

    Bezpístnicové pneumatické válce PLK

    Pneumatické bezpístnicové válce PLK
    • bezpístnicové pneumatické válce PLK s průměry 16 - 40 mm
    • dvojčinné provedení s jednostranným vedením s magnetem
    • redukce rozměrů o 50 % oproti standardním válcům s pístnicí
    • vyznačují se rychlou akcelerací a konstantní rychlostí, možnost dlouhých zdvihů

    Bezpístnicové válce pneumatické PLK
    Pneumatické bezpístnicové válce lintra válce PLK Průměr
    mm    		 Zdvihy
    mm    		 Připojení
    "    		 Tlak
    bar    		 Teplota
    °C
    PLK-16/... 16 100 - 3 300 M5 0,5 - 8 -10/+80
    PLK-25/... 25 100 - 5 700 1/8" 0,5 - 8 -10/+80
    PLK-32/... 32 100 - 5 700 1/4" 0,5 - 8 -10/+80
    PLK-40/... 40 100 - 5 700 1/4" 0,5 - 8 -10/+80
    PLK-50/... 50 100 - 5 700 1/4" 0,5 - 8 -10/+80
    PLK-63/... 63 100 - 5 700 3/8" 0,5 - 8 -10/+80

    #ShowMore#

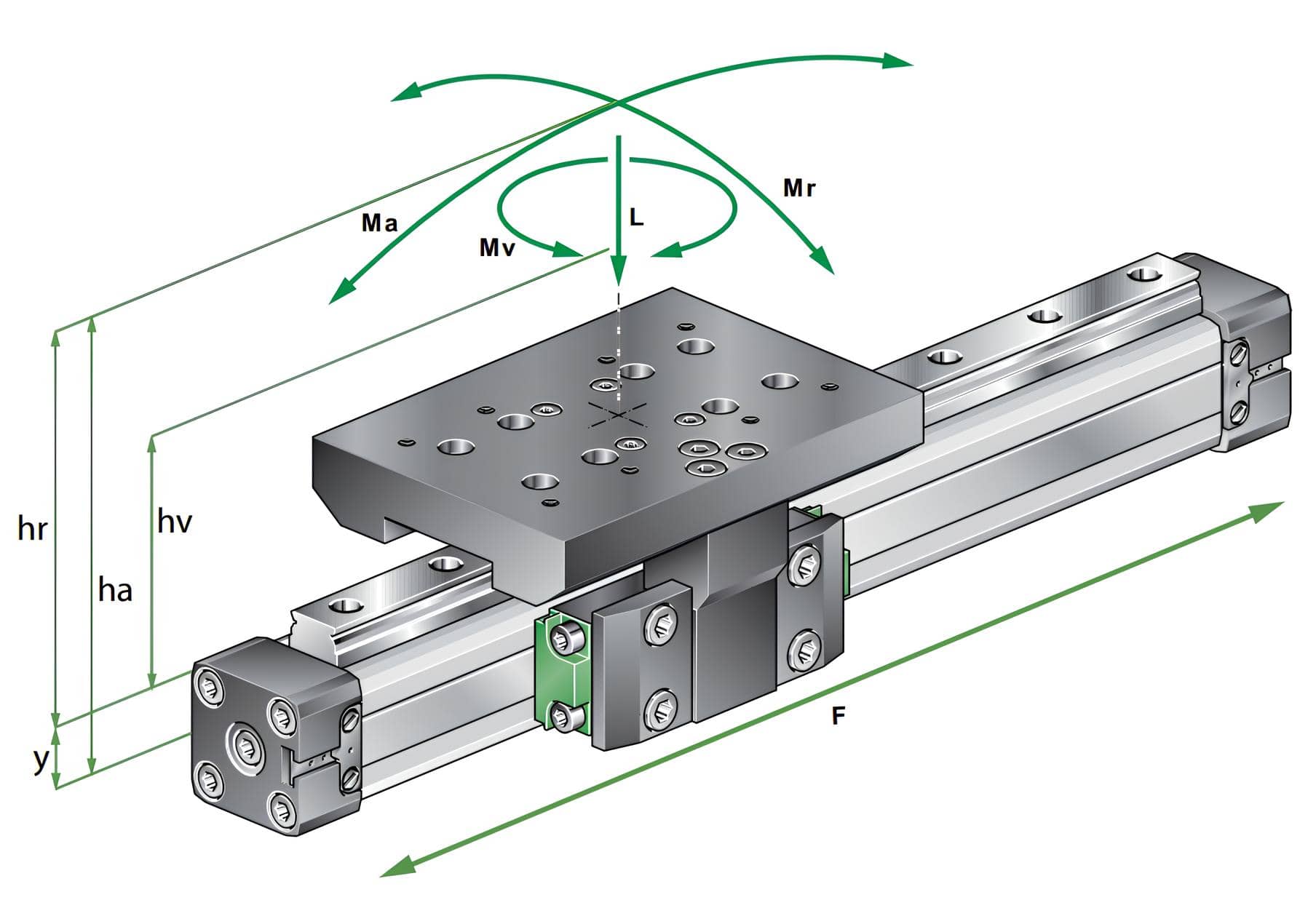

    Síly a momenty bezpístnicového válce PLK

    Síly a momenty bezpístnicového válce PLK od firmy MEDAN
    Ma = F × ha, Mr = F × hr
    Mv = F × hv

    		 Válec Tlačná síla pístu
    při 6 bar     		Tlumení Maximální zatížení Max. kroutící
    moment (Nm)    		 Max. ohybový moment (Nm)
    N mm N centrální axiální radiální
    Pr. Y F S L Mv Ma Mr
    16 9 110 15 1 500 11 4 6
    25 14 250 21 1 600 40 40 14
    32 18 420 26 2 950 62 61 30
    40 22 640 32 3 960 70 115 52
    50 28 1 000 32 7 500 580 580 210
    63 36 1 550 40 7 500 580 580 210

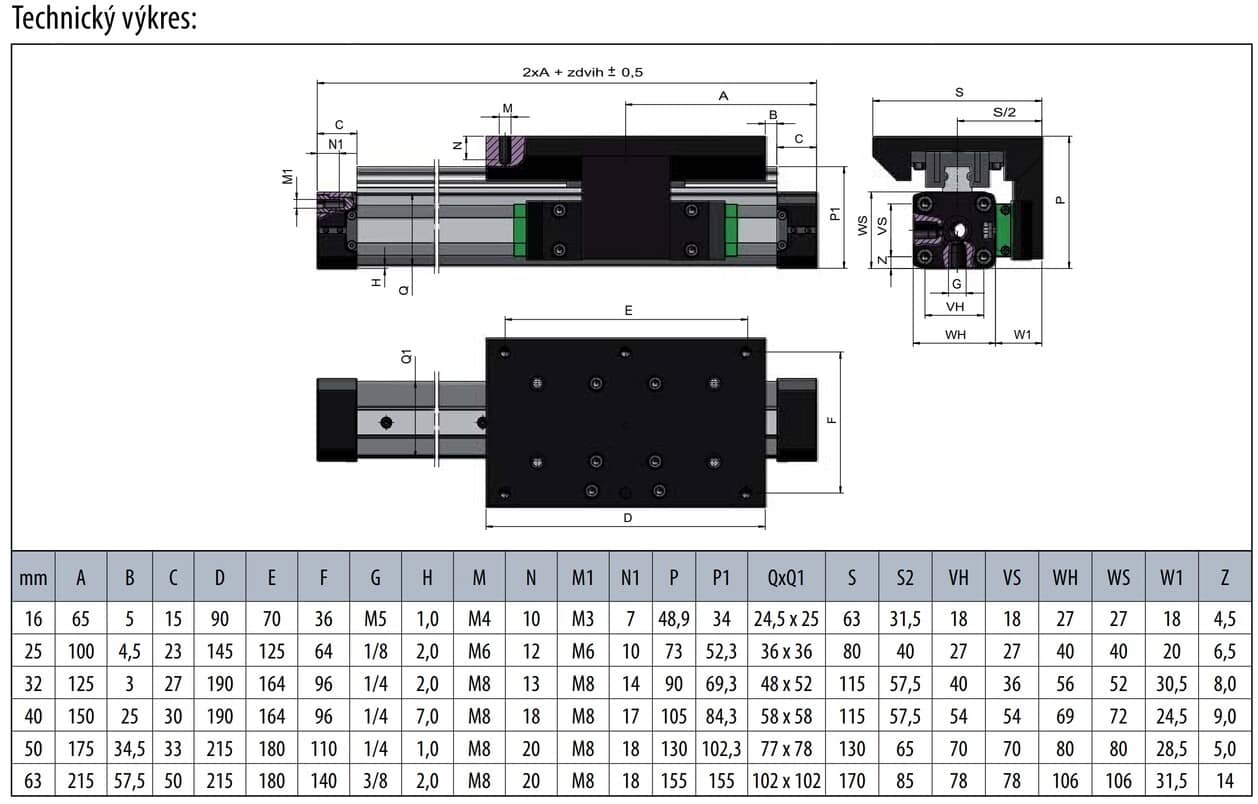

    Technický výkres bezpístnicového válce PLK

    Nejprodávanější

    Bezpístnicové válce PLK 63 mm
    do 14 dnů
    Kód: PLK-63/100
    Původně: 84 553 Kč  (–5 %)
    od 80 325 Kč
    (od 66 384 Kč bez DPH)
    Bezpístnicové válce PLK 50 mm
    do 14 dnů
    Kód: PLK-50/100
    Původně: 80 337 Kč  (–5 %)
    od 76 320 Kč
    (od 63 074 Kč bez DPH)
    Bezpístnicové válce PLK 40 mm
    do 14 dnů
    Kód: PLK-40/100
    Původně: 74 357 Kč  (–5 %)
    od 70 639 Kč
    (od 58 379 Kč bez DPH)

    Řazení produktů

    6 položek celkem

    Výpis produktů

    plk bezpistnicove valce medan 1
    od 74 357 Kč –5 %
    Bezpístnicové válce PLK 40 mm
    do 14 dnů
    od 58 379 Kč bez DPH
    od 70 639 Kč / ks

    Bezpístnicové válce PLK o průměru 40 mm v dvojčinném provedení s jednostranným vedením a magnetem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PLK-40/100
    plk bezpistnicove valce medan 1
    od 80 337 Kč –5 %
    Bezpístnicové válce PLK 50 mm
    do 14 dnů
    od 63 074 Kč bez DPH
    od 76 320 Kč / ks

    Bezpístnicové válce PLK o průměru 50 mm v dvojčinném provedení s jednostranným vedením a magnetem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PLK-50/100
    plk bezpistnicove valce medan 1
    od 84 553 Kč –5 %
    Bezpístnicové válce PLK 63 mm
    do 14 dnů
    od 66 384 Kč bez DPH
    od 80 325 Kč / ks

    Bezpístnicové válce PLK o průměru 63 mm v dvojčinném provedení s jednostranným vedením a magnetem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PLK-63/100
    plk bezpistnicove valce medan 1
    od 39 012 Kč –5 %
    Bezpístnicové válce PLK 16 mm
    do 14 dnů
    od 30 630 Kč bez DPH
    od 37 062 Kč / ks

    Bezpístnicové válce PLK o průměru 16mm v dvojčinném provedení s jednostranným vedením a magnetem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PLK-16/100
    plk bezpistnicove valce medan 1
    od 47 711 Kč –5 %
    Bezpístnicové válce PLK 25 mm
    do 14 dnů
    od 37 459 Kč bez DPH
    od 45 325 Kč / ks

    Bezpístnicové válce PLK o průměru 25 mm v dvojčinném provedení s jednostranným vedením a magnetem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PLK-25/100
    plk bezpistnicove valce medan 1
    od 61 574 Kč –5 %
    Bezpístnicové válce PLK 32 mm
    do 14 dnů
    od 48 343 Kč bez DPH
    od 58 495 Kč / ks

    Bezpístnicové válce PLK o průměru 32 mm v dvojčinném provedení s jednostranným vedením a magnetem. Oproti standardním válcům představuje 50 % úsporu zástavbových rozměrů.

    Kód: PLK-32/100
