Bezpístnicové válce PLK 16 mm
Kód: PLK-16/100 PLK-16/150 PLK-16/200 PLK-16/250 PLK-16/300 PLK-16/350 PLK-16/400 PLK-16/450 PLK-16/500 PLK-16/600 PLK-16/700 PLK-16/800 PLK-16/900 PLK-16/1000 PLK-16/1100 PLK-16/1200 PLK-16/1300 PLK-16/1400 PLK-16/1500 PLK-16/1600 PLK-16/1700 PLK-16/1800 PLK-16/1900 PLK-16/2000 Zvolte variantu.svg?676e60b7){kind=small}
Detailní popis produktu
Bezpístnicové válce PLK 16 mm
- průměr 16 mm
- zdvihy 100 - 3 300 mm
- připojení pomocí závitu M5
- tlak 0,5 - 8 bar
- vyrobeno z hliníku

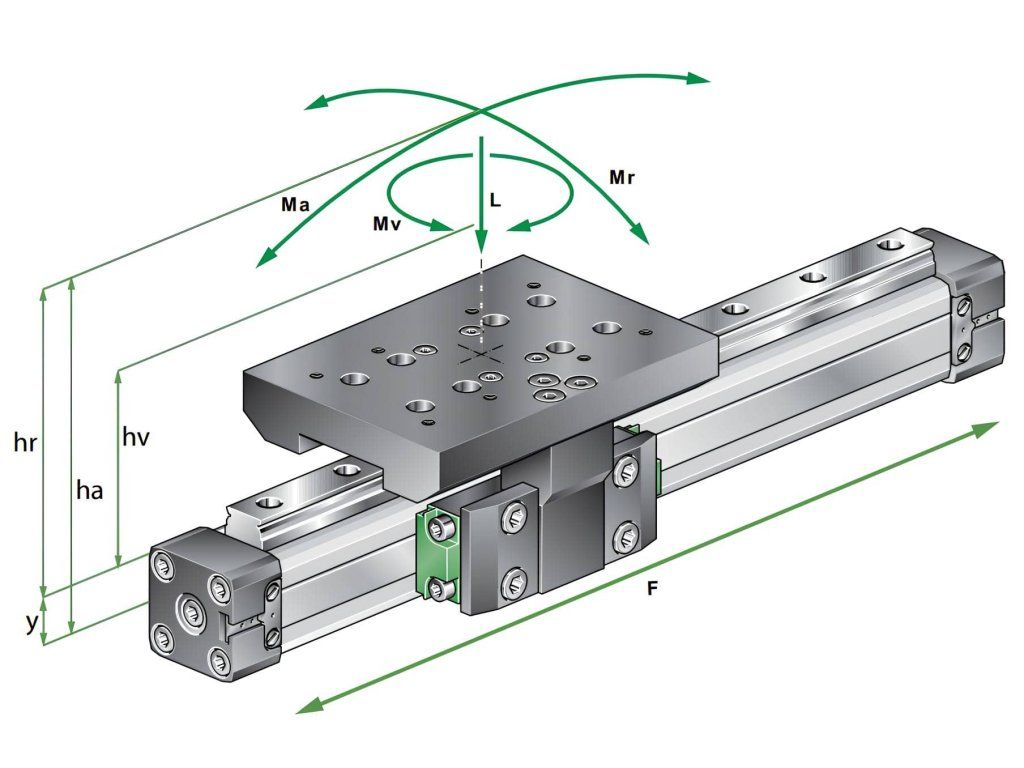

Síly a momenty bezpístnicového válce PLK |
||||||||||||||
|
|
Válec | Tlačná síla pístu při 6 bar |
Tlumení | Maximální zatížení | Max. kroutící moment (Nm) |
Max. ohybový moment (Nm) | ||||||||
| N | mm | N | centrální | axiální | radiální | |||||||||
| Pr. | Y | F | S | L | Mv | Ma | Mr | |||||||
| 16 | 9 | 110 | 15 | 1 500 | 11 | 4 | 6 | |||||||
| 25 | 14 | 250 | 21 | 1 600 | 40 | 40 | 14 | |||||||
| 32 | 18 | 420 | 26 | 2 950 | 62 | 61 | 30 | |||||||
| 40 | 22 | 640 | 32 | 3 960 | 70 | 115 | 52 | |||||||
| 50 | 28 | 1 000 | 32 | 7 500 | 580 | 580 | 210 | |||||||
| 63 | 36 | 1 550 | 40 | 7 500 | 580 | 580 | 210 | |||||||
Doplňkové parametry
| Kategorie: | Bezpístnicové pneumatické válce PLK |
|---|---|
| Provedení: | Dvojčinné válce |
| Tlak: | 8 bar |
| Připojení: | M5 |
| Magnet: | s magnetem |
| Materiál pístu: | Hliník |
| Materiál profilu: | Hliník |
| Materiál těsnícího pásu: | nerez |
| Materiál víka: | Hliník |
| Průměr: | 16 mm |
| Teplota: | -10 / +80 °C |
| Těsnění: | NBR |
| Typ válce: | Bezpístnicové válce (Lintra) |
| Volba zdvihu: | 100-3300 mm |
| Minimální tlak: | 0,5 bar |
