Jak správně instalovat vzduchotechniku: Praktický postup

TL;DR:

• Správný návrh, dimenzování a pečlivá instalace jsou klíčem k hygienicky bezpečné a efektivní vzduchotechnice. Důležité je nejen osazení potrubí, ale i správné prostupy, spojování a ověření těsnosti systému. Při dodržení těchto kroků se minimalizují provozní náklady, hluk a riziko poruch.

Úsporná, hygienicky bezpečná a provozně spolehlivá vzduchotechnika není primárně výsledkem výběru výkonných jednotek. Rozhodující roli hrají návrh rozvodů, pečlivá instalace a důsledné ověření každého detailu. Klíčové je nejen samotné osazení potrubí, ale i návrh, dimenzování a zajištění požadovaných parametrů včetně průtoků, tlakových ztrát, akustiky, hygieny a požární bezpečnosti. Tento článek nabízí strukturovaný postup od projektu přes fyzickou realizaci až po spuštění systému, a to konkrétně a bez zbytečných obecností.

Obsah

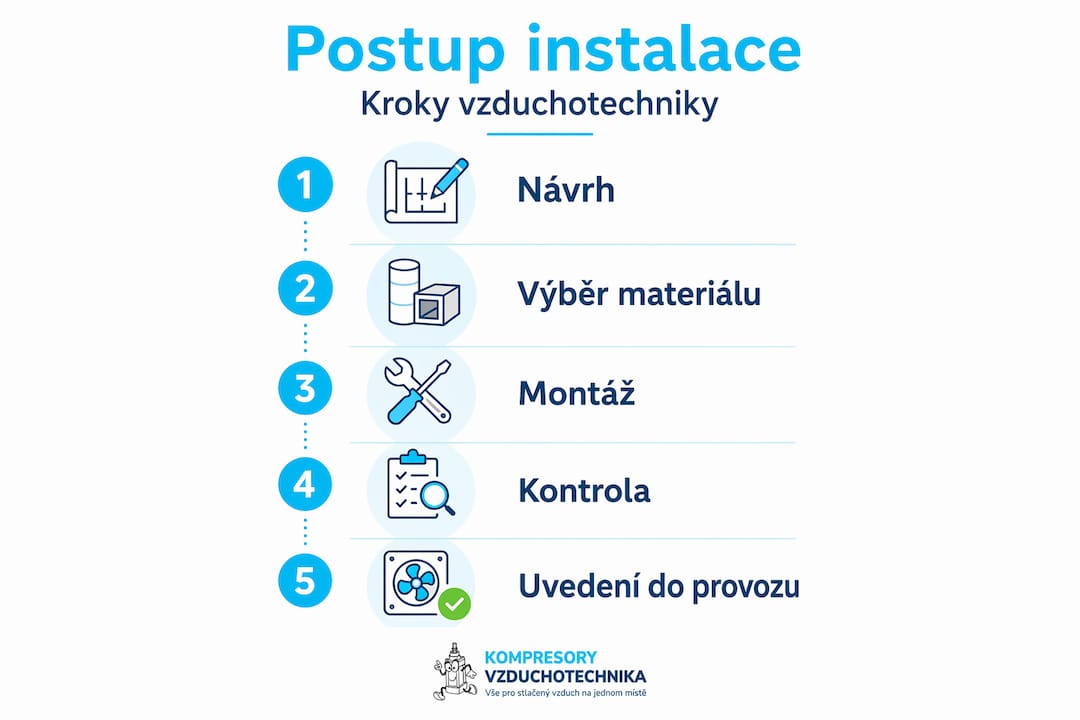

• Krok 1: Návrh, dimenzování a příprava instalace
• Krok 2: Mechanická instalace – závěsy, spojování a prostupy
• Krok 3: Kontrola těsnosti, izolace a čistoty
• Krok 4: Nejčastější chyby, komplikace a jak jim předejít
• Krok 5: Uvedení systému do provozu a ověření parametrů
• Co v praxi nejčastěji selhává a proč na detailech záleží
• Špičkové komponenty pro efektivní instalaci vzduchotechniky
• Často kladené otázky

Klíčové Poznatky

Krok 1: Návrh, dimenzování a příprava instalace

Projekční příprava je základ, od kterého se odvíjí každý další krok. Chyba zapracovaná do projektu se mnohonásobně projeví při realizaci a ještě víc při provozu. Efektivita provozu rozvodů závisí na tom, jak přesně projekt zachytí skutečné požadavky provozu.

Co musí projekt zahrnovat

Každý projekt vzduchotechnické instalace musí řešit tyto základní oblasti:

• Průtoky vzduchu pro každou větev a vyústku, vyjádřené v m³/h nebo l/s
• Tlakové ztráty celé trasy včetně místních odporů (kolena, odbočky, armatury)
• Akustika – maximální přípustné hladiny hluku v obsluhovaných místnostech
• Hygienické požadavky – materiály potrubí odolné vůči biologickému znečištění, přístupnost pro čištění
• Požární bezpečnost – protipožární klapky, prostupy s požadovanou odolností, EI klasifikace
• Trasy potrubí a jejich koordinace s ostatními profesemi (elektro, voda, konstrukce)

Dimenzování průřezu potrubí přímo ovlivňuje rychlost proudění vzduchu. Doporučené hodnoty se pohybují mezi 3 a 8 m/s v hlavních větvích a do 3 m/s v přívodních vyústkách. Překročení těchto hodnot způsobuje hluk a vyšší tlakové ztráty, což zvyšuje provozní náklady.

Výběr materiálů potrubí

Volba materiálu závisí na typu aplikace, provozním prostředí a požadavcích na hygienu. Podrobné srovnání shrnuje následující tabulka:

Výběr materiálu není jen otázkou ceny. V prostorách s vysokými hygienickými nároky, například ve stravovacích provozech nebo čistých výrobních halách, je použití nerezového nebo hygienicky certifikovaného potrubí povinností, nikoliv volbou.

Protiprašná a požární opatření v projektu

Prostupy požárními úseky musí být řešeny již v projektu. Každý prostup stropem nebo zdí v požárně dělicí konstrukci vyžaduje protipožární klapku nebo manžetu s odpovídající EI klasifikací. Tyto prvky musejí být v projektu zakresleny s přesnou specifikací a koordinovány se stavební profesí. Dodatečné vrtání do požárních stěn nebo stropů komplikuje atestaci stavby a zvyšuje náklady.

Protiprašná opatření zahrnují utěsnění otvorů a ochranu potrubí před stavebním prachem během montáže. Otevřené konce potrubí je nutné zakrývat zátkami nebo fólií po celou dobu montáže.

Profesionální tip: Specifikujte všechny typické prostupy konstrukcemi již v projekční dokumentaci. Dodatečné úpravy jsou v praxi násobně náročnější, dražší a zvyšují riziko netěsností nebo nedostatečné požární odolnosti. Koordinace s projektantem stavby ušetří čas i peníze.

Podrobný přehled kroků připojení rozvodů pomůže ověřit, zda projekt pokrývá všechny požadované uzly.

Krok 2: Mechanická instalace – závěsy, spojování a prostupy

Jakmile je projekt promyšlen a materiály jsou připraveny, následuje samotná fyzická realizace a montážní detail. Montážní zásady pro vzduchotechnické rozvody zahrnují zejména závěsy a podpěry, správné spojování, kontrolu těsnosti, řešení prostupů a udržení čistoty před uvedením do provozu.

Postup mechanické montáže

1. Vytyčení tras podle projektu, zakreslení polohy závěsů a prostupů do stavby
2. Osazení závěsů a podpěr před montáží potrubí, rozteč dle průměru a hmotnosti potrubí (typicky 1,5 až 3 m)
3. Příprava potrubních dílů – řezání, tvarování, příprava hrdel a přírub
4. Montáž hlavních větví od vzduchotechnické jednotky směrem k vyústkám
5. Spojování dílů podle zvoleného způsobu (viz srovnání níže)
6. Osazení protipožárních klapek a dalších armatur přesně na pozice určené projektem
7. Řešení prostupů zdmi a stropy s požadovanou těsností a požární odolností
8. Připojení flexibilních hadic ke koncovým vyústkám nebo k zařízení
9. Uzavření všech volných konců před přestávkou nebo ukončením pracovního dne
10. Vizuální kontrola celé trasy před zakrytím nebo zateplením

Porovnání způsobů spojování potrubí

Způsob spojení přímo ovlivňuje těsnost, pracnost montáže i možnost pozdější demontáže pro údržbu.

Přírubové spoje se standardně volí u potrubí nad 400 mm průměru nebo všude tam, kde je požadavek na pravidelnou kontrolu nebo demontáž. U menších průměrů v průmyslových aplikacích jsou efektivní lisované spojky, které zaručují vysokou těsnost bez nutnosti svařování.

Prostupy požárními a parotěsnými konstrukcemi

Prostup požárně dělicí konstrukcí musí splňovat normu ČSN EN 1366-2 nebo příslušná národní předpisy. Každý prostup je nutné řešit individuálně podle typu konstrukce a požadované EI klasifikace klapky nebo manžety. Atestované produkty musejí být montovány přesně podle pokynů výrobce, jinak certifikace neplatí.

Parotěsné prostupy v obvodových konstrukcích vyžadují použití pružných těsnění nebo manžet zabraňujících kondenzaci vlhkosti a průniku vzduchu. Zanedbání tohoto detailu způsobuje vznik plísní v konstrukci, které jsou obtížně odstranitelné.

Upozornění: Ani nejlepší vzduchotechnické zařízení nezajistí bezpečný a funkční systém bez těsných a správně provedených spojů a prostupů. Netěsné spoje způsobují ztráty výkonu, hluk, šíření nečistot a v požárních průchodech i ohrožení bezpečnosti.

Kompletní postup montáže krok za krokem popisuje podrobný průvodce připojením, kde jsou zachyceny i specifika průmyslových aplikací.

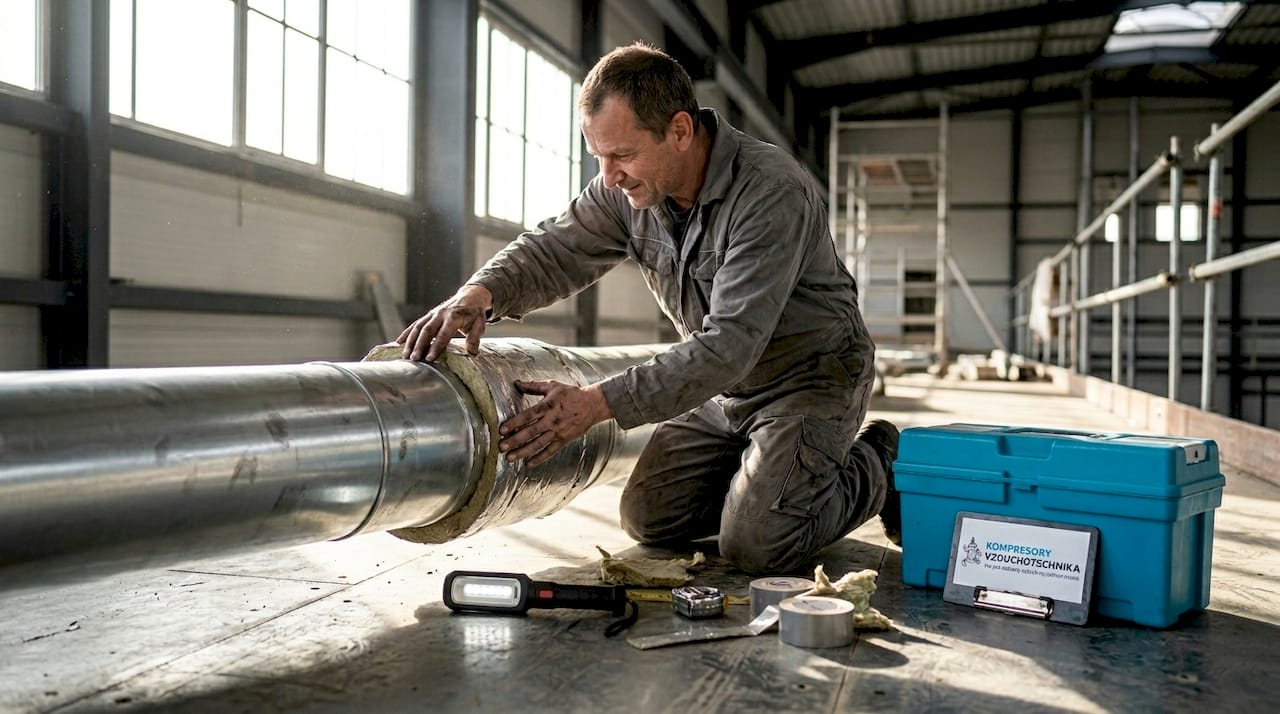

Krok 3: Kontrola těsnosti, izolace a čistoty

Po mechanickém dokončení přichází fáze, v níž drobnosti rozhodují o dlouhodobé funkčnosti i úsporách. Správná volba potrubí a izolace ovlivňuje ztráty, hlučnost, pracnost a riziko netěsností a u systémů s rekuperací tepla má výrazný dopad na výslednou účinnost i hygienu.

Testy těsnosti potrubního systému

Kontrola těsnosti je povinnou součástí každé profesionální instalace. Existují tři základní přístupy:

• Vizuální kontrola – prohlídka všech spojů, přírub a prostupů, kontrola aplikace těsnění a tmelu
• Tlaková zkouška – přetlakování uzavřeného úseku na hodnotu vyšší než provozní tlak (typicky 1,5 násobek) a sledování poklesu tlaku po stanovenou dobu
• Vakuová zkouška – podtlakování systému a měření nárůstu tlaku, vhodné pro potrubí s podtlakovými úseky
• Detekce úniků pomocí kouřové nebo detekční kapaliny (pro identifikaci konkrétního místa netěsnosti)

Norma EN 12237 definuje třídy těsnosti potrubí (A až D), přičemž třída C nebo D je standardně požadována pro certifikované energeticky úsporné systémy. Výsledky testů se dokumentují do protokolu o instalaci.

Typické chyby při izolaci

Izolace potrubí prováděná dodatečně na místě přináší riziko netěsnosti a je procesně zdlouhavá. Nejčastější chyby jsou:

• Přerušení izolace v místech závěsů nebo průchodek, kde dochází ke kondenzaci
• Nedostatečná tloušťka izolace pro dané teplotní podmínky, způsobující tepelné ztráty
• Nevhodný typ izolačního materiálu v prostředích s vysokou vlhkostí nebo chemickým zatížením
• Špatně přelepené spoje izolačních dílů, které se postupem času rozevírají
• Absence parozábrany v chladných prostorách, vedoucí ke kondenzaci uvnitř izolace

Každá z těchto chyb snižuje energetickou účinnost systému. V rekuperačních systémech může špatná izolace způsobit pokles účinnosti rekuperace o desítky procent a zvýšit provozní náklady.

Čistota systému před spuštěním

Čistota potrubního systému je podmínkou hygienické bezpečnosti. Před uzavřením systému a spuštěním je nutné provést:

• Prohlídku interiéru potrubí baterkou nebo kamerou u delších tras
• Vysátí prachu a nečistot z celého rozvodu průmyslovým vysavačem
• Kontrolu montážních zbytků – šrouby, těsnění, zbytky tmelu
• Ověření čistoty filtračních sekcí a výměna filtrů za nové před spuštěním

Profesionální tip: Vždy upřednostněte předizolované potrubí pro snížení pracnosti a rizika netěsnosti, zejména u složitých tras s mnoha odbočkami nebo v místech obtížně přístupných pro dodatečnou izolaci. Vyšší pořizovací náklady se vrátí nižší pracností a spolehlivostí spoje. Technické parametry nástrčných trubek a izolace umožní přesné srovnání dostupných variant.

Krok 4: Nejčastější chyby, komplikace a jak jim předejít

Po zvládnutém procesu instalace je nutné počítat i s rizikem chyb. Jen jejich znalostí a pochopením jejich příčin lze problémům systémově předcházet. Typická rizika špatně provedených instalací zahrnují úniky vzduchu, nevhodné rychlosti proudění, složité trasy, absenci revizí a chybné prostupy konstrukcemi.

Nejčastější provozní problémy a jejich příznaky

• Netěsné spoje – projevují se slyšitelným šuměním nebo syčením v místě úniku, poklesem výkonu na vyústkách
• Nevhodné dimenzování – příliš malý průřez způsobuje vysoký hluk a tlakové ztráty, příliš velký průřez naopak nízkou rychlost a sedimentaci nečistot
• Příliš složité nebo nevhodné trasy – nadměrný počet kolen a odboček zvyšuje tlakové ztráty a hluk
• Chybné prostupy – netěsné nebo požárně nesplňující prostupy ohrožují bezpečnost a způsobují průtahy při kolaudaci
• Absence pravidelných revizí – zanedbaná údržba způsobuje postupný pokles výkonu a nárůst energetické náročnosti
• Vibrace a hluk přenášený konstrukcí – výsledek chybějících antivibrační podložek nebo nevhodných závěsů
• Kondenzace uvnitř potrubí – způsobená nedostatečnou izolací nebo chybnou trasou v chladném prostoru

Varování: Mnoho provozních selhání vzduchotechniky není způsobeno zařízením samotným, ale detaily montáže. Nezanedbávejte ani „malé" odchylky od projektu. Kompromis přijatý při montáži se může projevit jako trvalý provozní problém.

Preventivní opatření

Pro eliminaci výše popsaných rizik platí tato opatření:

1. Důsledná kontrola projektu před zahájením montáže, ověření koordinace s ostatními profesemi
2. Použití atestovaných komponentů odpovídající specifikaci projektu
3. Postupná montáž s průběžnými kontrolami namísto odkládání kontrol na konec
4. Dokumentace odchylek od projektu při montáži a jejich odsouhlasení projektantem
5. Revize těsnosti po dokončení každého úseku, nikoliv pouze celého systému najednou
6. Zkoušky protipožárních klapek včetně simulace sepnutí před zakrytím

Maximální efektivita vzduchu v průmyslových aplikacích přímo závisí na tom, jak přesně jsou dodrženy projektové parametry. Provozní efektivita celého systému je pak výsledkem koordinace každého z těchto kroků. Více technických detailů nabízí sekce provozní efektivity rozvodů průmyslového vzduchu.

Krok 5: Uvedení systému do provozu a ověření parametrů

Po uvedení na pravou míru možných rizik lze zdůraznit správné kroky spuštění systému, které poskytují dlouhodobou jistotu. Testování vzduchotechniky po instalaci vyžaduje testovací režim a ověření těsnosti i proudění ještě před předáním systému provozovateli.

Postup uvedení do provozu

1. Předstartovní kontrola – vizuální ověření celé trasy, uzavření všech servisních otvorů, kontrola klapek v otevřené poloze
2. Spuštění vzduchotechnické jednotky v testovacím režimu s minimálním výkonem, postupné navyšování otáček nebo výkonu
3. Kontrola vibrací a hluku v průběhu náběhu, okamžité zastavení při detekci neobvyklých zvuků
4. Měření průtoků na každé vyústce anemometrem nebo průtokoměrem, porovnání s projektovými hodnotami
5. Měření statického tlaku na klíčových bodech trasy pro ověření tlakových ztrát
6. Ověření funkce regulačních prvků včetně klapek, regulátorů průtoku a automatiky
7. Kontrola těsnosti celého systému v provozním stavu, vyhledání případných úniků
8. Dokumentace naměřených hodnot do protokolu o uvedení do provozu
9. Předání systému provozovateli včetně dokumentace, návodů k obsluze a plánu údržby
10. Stanovení termínu první pravidelné revize a záznam do provozního deníku

Měření průtoků musí prokázat, že skutečné hodnoty odpovídají projektovaným hodnotám s maximální odchylkou typicky ±10 %. Odchylky mimo tento rozsah vyžadují seřízení vyvažovacích klapek nebo přezkum trasy.

Pravidelná údržba zahrnuje čištění filtrů (dle provozního zatížení obvykle každé 3 až 6 měsíců), kontrolu pohyblivých části, revizi těsnosti a ověření funkce protipožárních klapek nejméně jednou ročně.

Technické parametry a specifikace jsou k dispozici v sekci jednotky úpravy vzduchu, kde lze nalézt komponenty odpovídající konkrétním provozním podmínkám.

Co v praxi nejčastěji selhává a proč na detailech záleží

Praxe ukazuje opakující se vzorec. Investice do vzduchotechnických jednotek je vysoká, ale problémem není výkon zařízení. Problémy se opakovaně vyskytují ve stejných oblastech: netěsné spoje, zkrácené trasy s přehnaným počtem kolen, chybějící izolace u prostupů nebo přeskočená revize těsnosti. Příčina je téměř vždy kombinace tlaku na rychlost montáže a podcenění zdánlivě minoritních detailů.

Zkušenosti ze vzduchotechnických instalací průmyslových provozů ukazují, že až 70 % reklamací v záruční době nesouvisí se zařízením, ale s provedením rozvodů. Netěsný spoj, který způsobuje ztrátu 5 % průtoku, zdánlivě nevadí. Ale v souhrnu desítek spojů na dlouhé trase je výsledkem 20 až 30 % pokles výkonu na koncových vyústkách a odpovídající nárůst provozních nákladů na pohon ventilátorů.

Časový tlak při montáži vede k tomu, že se odkládá kontrola prostupů na „po dokončení zdění". Jenže po dokončení stavebních prací je korekce prostupů finančně i logisticky mnohem náročnější. Stejný efekt má šetření na izolaci. Rozdíl v nákladech mezi předizolovaným potrubím a dodatečnou izolací na místě může být relativně malý, ale pracnost a riziko nekvalitní izolace jsou výrazně vyšší.

Dalším opakujícím se selháním je absence dokumentace odchylek od projektu. Při montáži se trasy upravují z praktických důvodů, aniž by tyto změny byly zakresleny do dokumentace. Výsledkem je stav, kdy provozovatel při poruše nebo rekonstrukci nemá přesnou mapu systému a musí trasy hledat sondami nebo destruktivně.

Efektivita vzduchotechniky v praxi je přímým výsledkem respektování každého kroku popsaného výše. Není to otázka filosofie nebo dokonalosti. Je to otázka systematičnosti a dodržení ověřených postupů, které eliminují zbytečné provozní náklady, stížnosti na hluk a hygienická selhání.

Špičkové komponenty pro efektivní instalaci vzduchotechniky

Kvalita komponentů přímo ovlivňuje výsledek instalace. Správně dimenzované, certifikované potrubí a spojovací prvky zkracují montážní čas a snižují riziko reklamací.

Na portálu Kompresory-vzduchotechnika.cz jsou k dispozici komponenty pro každý krok popsaného postupu. Trubky pro rozvody pokrývají běžné průměry od 15 do 28 mm pro průmyslové i stavební aplikace. Kompletní sekce rozvody stlačeného vzduchu nabízí potrubní komponenty a spojovací prvky pro profesionální instalace. Pro úpravu kvality vzduchu jsou k dispozici certifikované jednotky úpravy stlačeného vzduchu splňující parametry pro průmyslové provozní podmínky. Veškeré produkty jsou dostupné s technickou specifikací a podporou odborného poradenství.

Často kladené otázky

Jaké typy potrubí volit pro průmyslovou vzduchotechniku?

Pro průmyslové aplikace je ideální předizolované potrubí specifikované pro dané provozní podmínky, protože izolace prováděná dodatečně přináší riziko netěsnosti a je procesně zdlouhavá. Výběr závisí na teplotě, vlhkosti, chemickém zatížení a hygienických požadavcích konkrétního provozu.

Musí být všechny spoje vzduchotěsné?

Ano, těsnost všech spojů je zásadní pro správný provoz a úspory energie. Důraz na těsnost a přístupnost spojů je definován jako základní montážní zásada pro vzduchotechnické rozvody. Netěsné spoje způsobují ztráty výkonu, hluk a v případě požárních prostupů i bezpečnostní rizika.

Jaké jsou hlavní chyby při instalaci vzduchotechniky?

Nejčastější chyby jsou úniky vzduchu v místech spojů, nevhodné dimenzování průřezů, nadměrný počet kolen zvyšujících tlakové ztráty a absence pravidelné kontroly. Úniky vzduchu, nevhodné rychlosti, složité trasy a absence revizí patří mezi nejčastěji dokumentované provozní problémy v praxi.

Jak ověřit správnou funkčnost rozvodů před spuštěním?

Před uvedením do provozu je nutné provést testovací běh s postupným náběhem výkonu, změřit průtoky na všech vyústkách a zkontrolovat těsnost celého systému. Testovací režim a ověření těsnosti a proudění jsou standardní součástí každého profesionálního předání vzduchotechnického systému.
