Koroze v rozvodu vzduchu vzniká primárně kondenzací vlhkosti uvnitř potrubí. Nejrychlejší obranou je nasazení vhodné sušičky spolu s automatickým odvaděčem kondenzátu, který zachycuje vodu dřív, než začne napadat stěny trubek. Pravidelné inspekce podle uznávaných norem a volba odolného materiálu potrubí pak riziko dlouhodobě omezí na minimum.
Stručně:
- Koroze v rozvodu vzduchu vzniká převážně kondenzací vlhkosti při ochlazení vzduchu, což zvyšuje tlakové ztráty a způsobuje opotřebení zařízení.
- Nejefektivnější prevencí je správná volba sušičky a automatického odvaděče kondenzátu, přičemž nerezová ocel nebo plastové trubky snižují riziko koroze.
- Kontroly na rez a další známky koroze by měly být prováděny pravidelně, například týdně nebo měsíčně, a roční kamerová inspekce pomáhá odhalit skrytá poškození.
- Měření tlakového rosného bodu umožňuje přesněji vyhodnotit míru kondenzace a optimalizovat parametry sušení, čímž se výrazně snižuje riziko korozivních procesů.
- Dlouhodobá údržba zahrnuje kontrolu spádů, výměnu filtrů a případnou výměnu materiálu potrubí, aby se minimalizovalo riziko a dopady koroze.
Obsah
- Co je koroze v rozvodu stlačeného vzduchu a proč vzniká
- Jak se koroze projevuje v provozu a jaké jsou dopady
- Hlavní příčiny a rizikové faktory vzniku koroze
- Prevence: technická opatření, vybavení a konstrukční doporučení
- Údržba, inspekce a normy: konkrétní intervaly a záznamy
- Měření rosného bodu (PDP) a monitorování pro prediktivní údržbu
- Co dělat, když najdete korozi: okamžité a dlouhodobé kroky
- Zkušenost autora Zdeňka: nejčastější chyby a ověřená řešení z praxe
- Řešení pro prevenci koroze od Kompresory-vzduchotechnika
- Časté dotazy
Co je koroze v rozvodu stlačeného vzduchu a proč vzniká

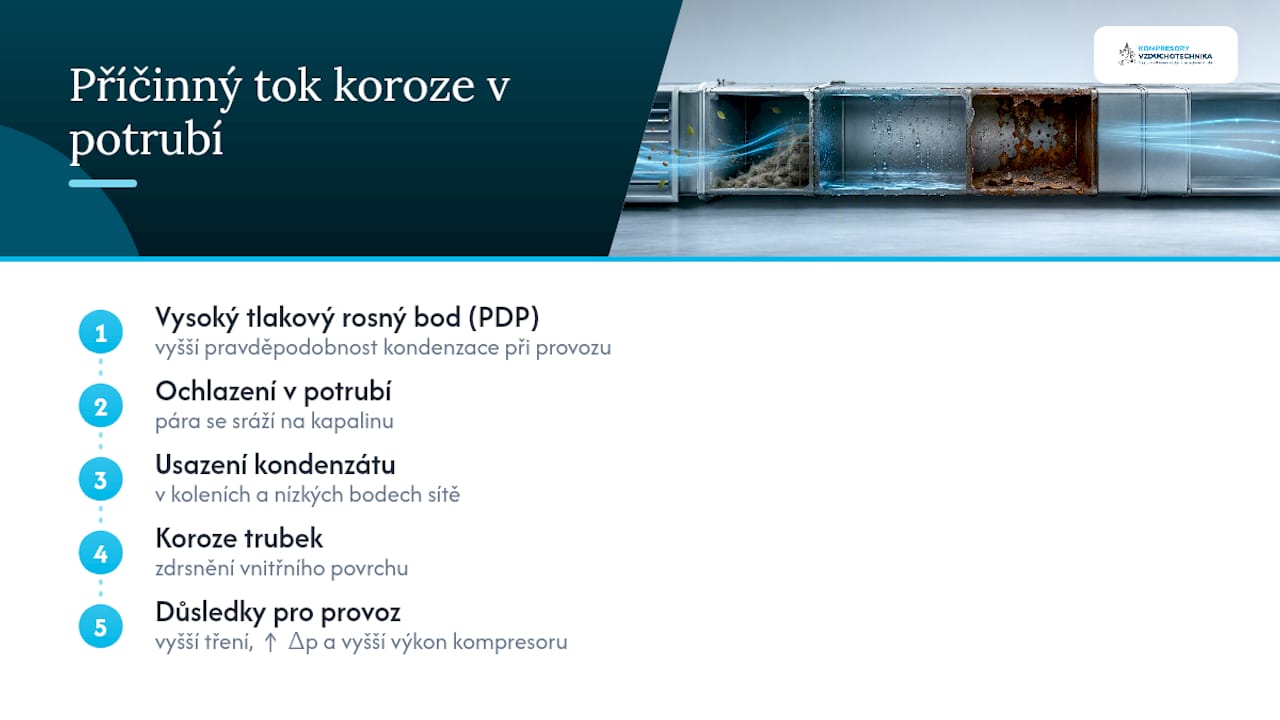

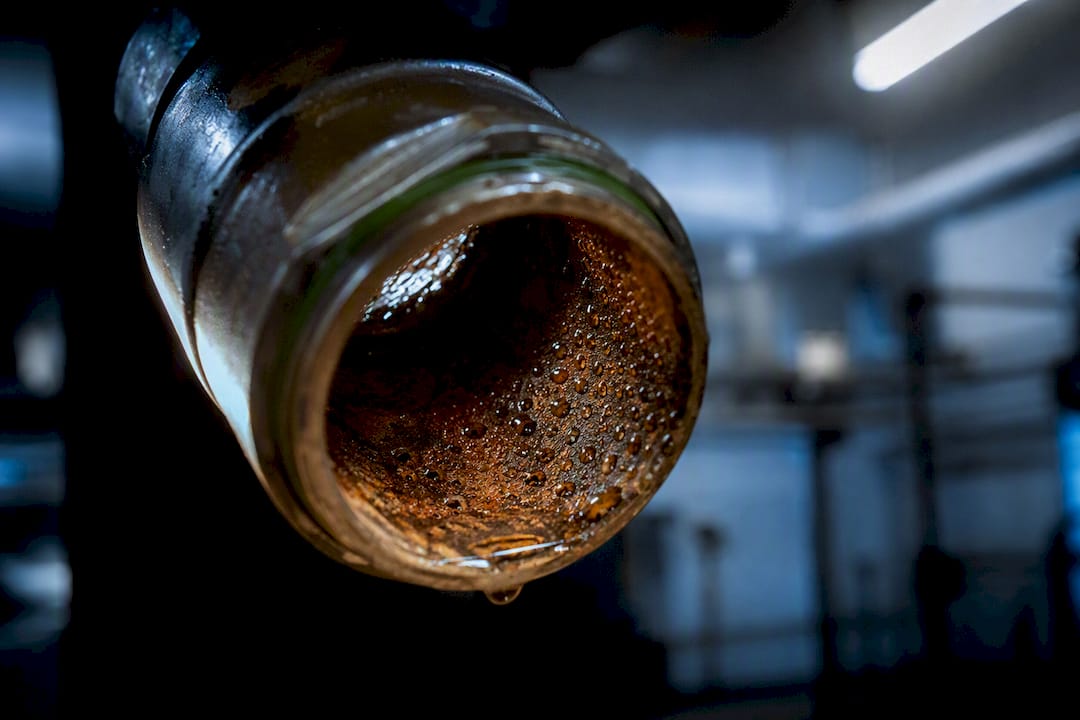

Vzduch nasávaný kompresorem obsahuje vodní páru. Při kompresi stoupá teplota i tlak, ale jakmile se vzduch v potrubí ochladí, pára začne kondenzovat na kapalnou vodu. Tahle kapalina se usazuje ve spádech, koleních a nízkých bodech sítě, kde postupně napadá kov.
Klíčovou veličinou je tlakový rosný bod (PDP), teplota, při které se pára v systému pod tlakem začne srážet. Čím vyšší PDP, tím vyšší riziko, že se voda v potrubí objeví za běžných provozních teplot. Koroze poté nezůstává jen kosmetickou vadou. Zdrsňuje vnitřní povrch trubek, což zvyšuje tření proudícího vzduchu a tím i tlakové ztráty (Δp) v celé síti. Kompresor musí pracovat s vyšším výkonem, aby dodal stejné množství vzduchu na konec rozvodu.
Jak se koroze projevuje v provozu a jaké jsou dopady
Rez v potrubí se dá odhalit i bez rozebírání systému. Nejčastější signály najdete přímo na koncových prvcích sítě.
- Rezavé skvrny nebo rzí zabarvený kondenzát na výstupu z odvaděčů.
- Kovové částečky zachycené ve filtrační vložce, která se ucpává rychleji než obvykle.
- Rostoucí tlakový spád mezi kompresorovnou a koncovým spotřebičem při nezměněném odběru.
- Předčasné opotřebení těsnění a válců pneumatického nářadí.
Koroze může výrazně zkrátit životnost zařízení, protože uvolněné částice rzi fungují jako brusný materiál uvnitř ventilů a válců. Následkem je řetězová poruchovost, kdy jedna zanedbaná sekce potrubí postupně poškozuje drahé koncové vybavení. Vedle nákladů roste i bezpečnostní riziko: koroze vnitřních stěn tlakových nádob a vzdušníků bývá dlouho neviditelná, protože k oslabení dochází zevnitř, ne na povrchu, kde by ji technik uviděl při běžné obchůzce.
Hlavní příčiny a rizikové faktory vzniku koroze
Za většinou případů koroze stojí kombinace několika provozních chyb, ne jediná zjevná závada.
- Nedostatečné sušení nebo filtrace, které nechávají PDP systému příliš vysoký pro danou aplikaci.
- Stagnace vzduchu ve slepých úsecích, vodní pasti a špatně navržené spády, kde se kondenzát hromadí.
- Nevhodný materiál potrubí nebo poškozená povrchová úprava, která odkryje holý kov.
- Zanedbané vypouštění kondenzátu, ať manuální nebo poruchou automatického odvaděče.
Profesionální tip: Než začnete měnit potrubí, zkontrolujte spády a nejnižší body sítě. Většina koroze, se kterou se setkáváme, vzniká ve stejném úseku, kde se dlouho neřešená vodní kapsa opakovaně naplňuje a vyprazdňuje.
Prevence: technická opatření, vybavení a konstrukční doporučení
Účinná prevence koroze v rozvodu vzduchu stojí na kombinaci sušení, separace vlhkosti a správné volby materiálu, seřazené podle toho, kde vzniká největší riziko.
- Sušička jako první linie obrany. Kondenzační sušička stačí pro běžné dílenské a výrobní provozy s cílovým PDP kolem +3 °C. Adsorpční sušička je nutná tam, kde jde o kritické aplikace, potravinářství, farmacii nebo venkovní rozvody vystavené mrazu, protože dosahuje PDP v rozsahu −40 °C až −70 °C.
- Odlučovač nebo cyklón hned za kompresorem. Zachytí hrubou vlhkost a olejové kapky dřív, než postoupí dál do sítě, a snižuje zátěž na navazující filtraci.
- Automatický odvaděč kondenzátu na každém nízkém bodě a za každou sušičkou, aby se voda neshromažďovala bez dozoru.
- Koalescenční filtrace pro zachycení olejových aerosolů, které se jinak usazují na stěnách a podporují korozní procesy.
Volba materiálu potrubí rozhoduje o tom, jak rychle se i zbytková vlhkost promění v problém. Nerezová ocel a hliník výrazně snižují náchylnost k vnitřní korozi oproti klasické černé oceli. Moderní trubky pro rozvody stlačeného vzduchu z hliníku nebo kvalitního plastu navíc nabízí nižší tlakový spád, byť s omezením maximálního provozního tlaku, které je třeba respektovat u vyšších tlakových hladin.
| Opatření | Kdy nasadit | Hlavní přínos |
|---|---|---|
| Kondenzační sušička | Běžný provoz, dílny, výroba | Snížení PDP na cca +3 °C |
| Adsorpční sušička | Kritické a mrazuvzdorné aplikace | PDP až −70 °C |
| Cyklónový odlučovač | Ihned za kompresorem | Zachycení hrubé vlhkosti a oleje |
| Automatický odvaděč | Nízké body, výstup sušičky | Nepřetržité odvádění kondenzátu |
| Koalescenční filtr | Před citlivými spotřebiči | Odstranění olejových aerosolů |
Při navrhování nové trasy nezapomeňte na spády směrem k vypouštěcím bodům, revizní otvory pro kamerovou kontrolu a snadný přístup k odvaděčům. Detaily k výpočtu průměru a sklonu potrubí najdete v samostatném postupu dimenzování rozvodu stlačeného vzduchu.
Údržba, inspekce a normy: konkrétní intervaly a záznamy
Plán údržby vzduchových rozvodů se opírá o dva technické standardy. ČSN EN 15780 definuje tři třídy čistoty vzduchotechnických systémů a doporučuje postup: nejprve vizuální posouzení, poté měření znečištění. ČSN ISO 8573-1 naopak klasifikuje kvalitu stlačeného vzduchu podle obsahu částic, vody a oleje, takže slouží jako referenční hodnota, ke které se výsledky měření porovnávají.

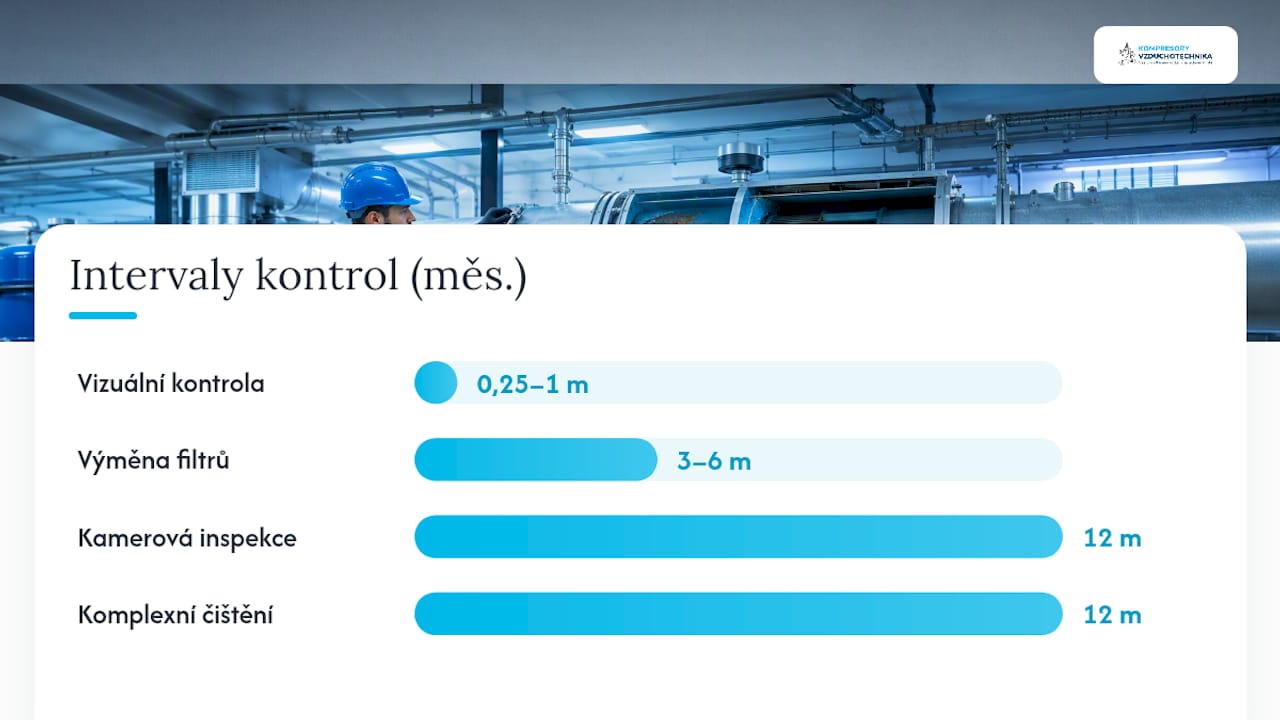

- Rychlá vizuální kontrola kritických úseků: týdně až měsíčně.
- Podrobná roční revize s kamerovou inspekcí vnitřního povrchu potrubí a tlakových nádob.
- Výměna filtračních vložek podle stupně znečištění, obvykle každé tři až šest měsíců.
- U průmyslových provozů se osvědčilo kompletní čištění rozvodů alespoň jednou ročně.
Profesionální tip: Každou revizi fotograficky zdokumentujte, ideálně stejný úsek při každé kontrole ze stejného úhlu. Porovnání snímků v čase ukáže rychlost postupu koroze mnohem přesněji než jednotlivá izolovaná pozorování.
Do zápisu z revize patří naměřený tlakový rosný bod, datum poslední výměny filtrů a fotodokumentace vnitřního stavu. Tato data pak slouží jako podklad pro rozhodnutí, zda úsek jen vyčistit, nebo už vyměnit.
Měření rosného bodu (PDP) a monitorování pro prediktivní údržbu
Měření PDP je jediný spolehlivý způsob, jak posoudit riziko kondenzace v systému pod tlakem. Relativní vlhkost (RH) totiž v tlakovém prostředí zkresluje skutečný stav, protože se měří jinak než v atmosférickém vzduchu. Snímač PDP se umísťuje za sušičku a případně i na konci nejdelší nebo nejkritičtější větve rozvodu.
| Typ aplikace | Cílový PDP |
|---|---|
| Běžný dílenský provoz | přibližně +3 °C |
| Výroba citlivá na vlhkost | +3 °C |
| Kritické a mrazuvzdorné aplikace | −40 °C až −70 °C |
Řízení sušiček podle aktuálně naměřeného PDP, místo pevného časového cyklu, snižuje spotřebu energie a zároveň lépe chrání síť před neočekávaným nárůstem vlhkosti. Alarm nastavený těsně nad cílovou hodnotou PDP dá technikovi čas zasáhnout dřív, než se v potrubí objeví první kapky.
Co dělat, když najdete korozi: okamžité a dlouhodobé kroky
Nalezená koroze vyžaduje rychlý, ale strukturovaný postup, ne panickou výměnu celé sekce.
- Postižený úsek okamžitě izolujte, odveďte nahromaděný kondenzát a pokud to provoz umožní, přesměrujte tok vzduchu jinou trasou.
- Proveďte vizuální a kamerovou inspekci, abyste odhadli hloubku napadení, a rozhodněte, zda stačí lokální oprava, nebo je nutná výměna úseku.
- U tlakových nádob a vzdušníků konzultujte rozsah poškození s odborníkem, protože oslabená stěna nádoby představuje bezpečnostní riziko. Pravidla pro vypouštění kondenzátu z takových nádob shrnuje přehled kondenzátu z kompresoru a zákonů ČR.
- Dlouhodobě zvažte změnu materiálu potrubí, úpravu spádů nebo doplnění sušičky, aby se stejný problém neopakoval.
Zkušenost autora Zdeňka: nejčastější chyby a ověřená řešení z praxe
V praxi se koroze nejčastěji vrací tam, kde byl automatický odvaděč vynechán kvůli úspoře nebo nahrazen ručním vypouštěním, které se pak zapomíná. Osvědčily se hliníkové modulární rozvody v kombinaci s pravidelným měřením PDP a poradnou, kam je vhodné se obrátit dřív, než se problém vyřeší sám za vás.
— Zdeněk
Řešení pro prevenci koroze od Kompresory-vzduchotechnika
Kompresory-vzduchotechnika nabízí konkrétní vybavení, které řeší korozi v místě jejího vzniku, ne až po škodě. Kompaktní jednotky úpravy stlačeného vzduchu Combibloc spojují sušení, filtraci a separaci vlhkosti do jednoho kompaktního celku pro provozy do 16 barů, takže nemusíte skládat systém z několika samostatných komponent.
Pro nízké body sítě doporučujeme se seznámit s přehledem odvaděčů kondenzátu, jejich typů a instalace, který pomůže vybrat správný typ podle velikosti provozu. Pokud si nejste jistí, kde přesně ve vaší síti vzniká riziko koroze, nebo potřebujete změřit aktuální tlakový rosný bod, obraťte se na Kompresory-vzduchotechnika a domluvte si konzultaci nebo servisní zásah přímo na míru vašemu provozu.
Časté dotazy
Jak se koroze v rozvodu vzduchu projevuje?
Nejčastěji rezavým zabarvením kondenzátu, kovovými částicemi ve filtrech, rychleji rostoucím tlakovým spádem a předčasným opotřebením pneumatického nářadí.
Jak zabránit korozi v rozvodu stlačeného vzduchu?
Nejúčinnější je kombinace sušičky, odlučovače, koalescenčního filtru a automatického odvaděče kondenzátu doplněná pravidelnou revizí podle ČSN EN 15780.
Jaký je rozdíl mezi kondenzační a adsorpční sušičkou?
Kondenzační sušička dosáhne tlakového rosného bodu kolem +3 °C a stačí pro běžný provoz, adsorpční sušička klesá až na −70 °C a je nutná pro kritické nebo mrazuvzdorné aplikace.
Jak často kontrolovat rozvod vzduchu na korozi?
Kritické úseky vizuálně kontrolujte týdně až měsíčně, podrobnou revizi s kamerovou inspekcí a měřením PDP provádějte alespoň jednou ročně.
Proč je tlakový rosný bod důležitější než relativní vlhkost?
Relativní vlhkost v systému pod tlakem zkresluje skutečné riziko kondenzace, zatímco PDP přímo ukazuje teplotu, při které se v potrubí začne srážet voda.
