Najszybszym sposobem na rozszerzenie wyposażenia pneumatycznego jest przeprowadzenie audytu zapotrzebowania na powietrze, uzupełnienie zbiornika i dodanie podstawowego uzdatniania powietrza. Konkretnie: zmierzcie całkowity przepływ (FAD w Nm³/h), określcie jednoczesność poboru i dodajcie osuszacz kondensacyjny z docelowym ciśnieniowym punktem rosy (TRB) +3 °C. Dopiero wtedy ma sens rozważanie nowego kompresora lub rozbudowy instalacji rozprowadzającej.
Kluczowe komponenty przy rozbudowie systemu sprężonego powietrza:
- Kompresor: śrubowy do ciągłego poboru, tłokowy do nieregularnej pracy lub użytku hobbystycznego
- Zbiornik (zbiornik powietrza): pierwszy i najszybszy sposób na zmniejszenie liczby cykli kompresora
- Osuszacz kondensacyjny: ciśnieniowy punkt rosy CPR około +3°C jako typowy cel dla zakładów warsztatowych
- Odlučnik cyklonowy: mechaniczna separacja kropel kondensatu przed filtracją
- Mikrofiltry: kaskada 0,1 µm i 0,01 µm zgodnie z DIN ISO 8573
- Elektroniczne bezstratne spusty kondensatu (ECD): automatyczne odprowadzanie bez strat sprężonego powietrza
- Instalacja: rury aluminiowe ze złączkami polimerowymi, typowe średnice rzędu kilkudziesięciu milimetrów dla gałęzi przemysłowych
Normy i wartości zastosowane w tym artykule: DIN ISO 8573 dla klas czystości powietrza, CPR około +3°C jako docelowy punkt rosy oraz zalecana prędkość konstrukcyjna powietrza w rurociągu rzędu kilku metrów na sekundę.
Kluczowe wnioski
Właściwe rozszerzenie wyposażenia pneumatycznego zaczyna się od audytu zużycia powietrza, następnie obejmuje zbiornik powietrza i uzdatnianie powietrza, a dopiero potem dotyczy kompresora lub instalacji rozprowadzającej.
| Punkt | Szczegóły |
|---|---|
| Audyt jako podstawa | Zmierz FAD i jednoczesność poboru przed jakąkolwiek inwestycją w nowe wyposażenie. |
| Zbiornik jako pierwsze działanie | Większy zbiornik powietrza natychmiast zmniejszy liczbę cykli kompresora i wyrówna skoki ciśnienia. |
| Suszenie i filtracja | Osuszacz kondensacyjny z TRB +3 °C i kaskada filtrów 0,1–0,01 µm chronią narzędzia i wydłużają ich żywotność. |
| Dobór przekroju rurociągu | Utrzymuj prędkość powietrza ≤6–7 m/s i spadek ciśnienia ≤0,1 bar do najbardziej oddalonego punktu. |
| Kompresory-wentylacja | Oferuje audyty energetyczne, projekt pod klucz, dostawę komponentów i całodobowy serwis dla całej modernizacji. |
Spis treści
- Jakie są najszybsze możliwości rozszerzenia wyposażenia pneumatycznego?
- Jak wybrać kompresor w zależności od charakteru poboru?
- Jak prawidłowo uzdatnić sprężone powietrze: suszenie, filtracja i separacja?
- Jak prowadzić instalacje i odprowadzać kondensat?
- Jak sterować stacją kompresorową i ją monitorować?
- Jak obliczyć wydajność i zwymiarować sieć rurociągów?
- Jakie są wymagania dotyczące instalacji i bezpieczeństwa?
- Jak zaplanować koszty i harmonogram modernizacji?
- Lista kontrolna modernizacji wyposażenia pneumatycznego
- Najczęstsze błędy, które podrażają modernizację
- Kompresory-vzduchotechnika: projekt, dostawa i serwis na miarę
- Przydatne źródła do dalszej nauki
- Często zadawane pytania
Jakie są najszybsze możliwości rozszerzenia wyposażenia pneumatycznego?

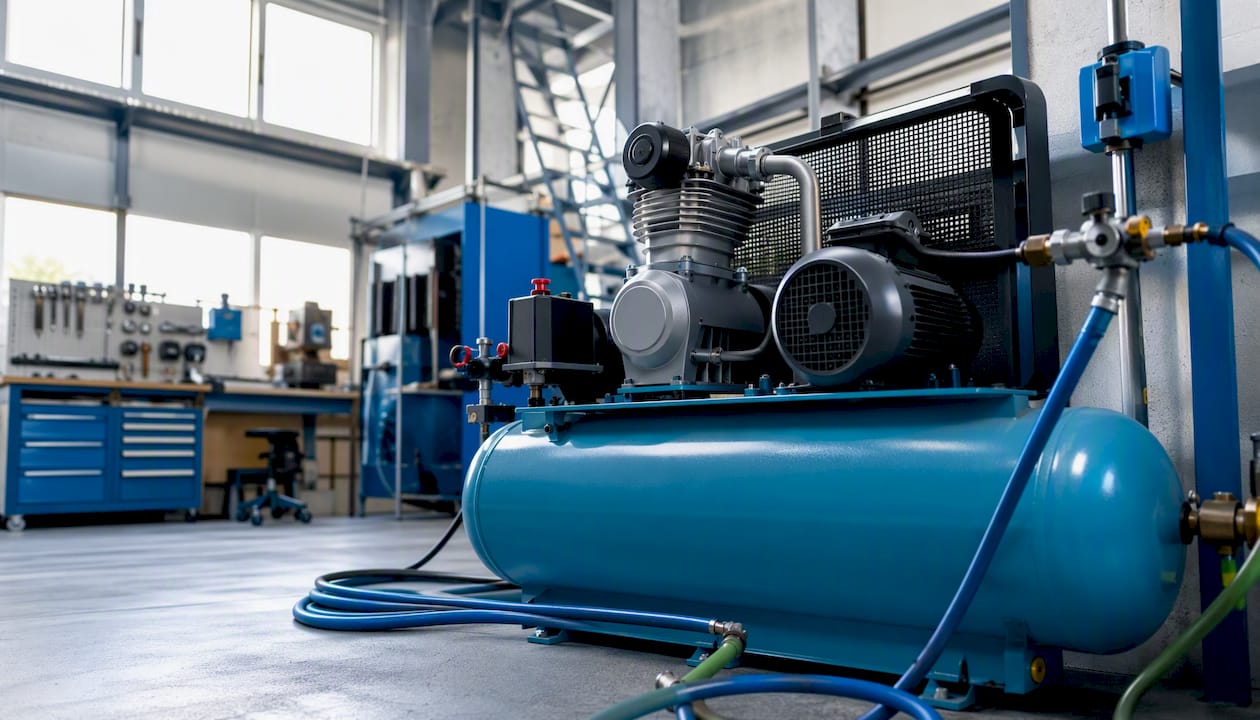

Zbiornik o większej pojemności to najprostsza ingerencja o natychmiastowym efekcie. Zmniejsza liczbę startów kompresora, wydłuża jego żywotność i wyrównuje skoki ciśnienia przy skokowym poborze.
Osuszacz kondensacyjny z TRB +3°C chroni narzędzia i technologię przed wilgocią. Instalacja w istniejącej instalacji trwa zwykle jeden dzień roboczy i nie wymaga ingerencji w przyłącze elektryczne kompresora.

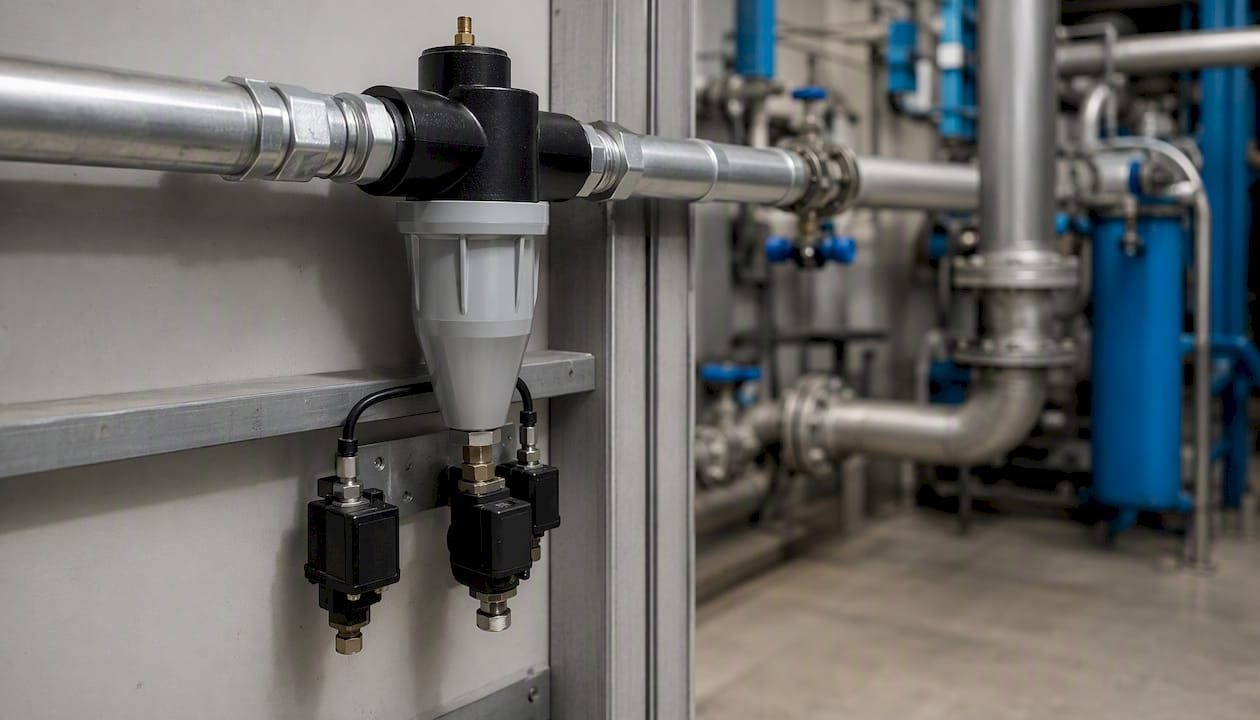

Separator cyklonowy oraz automatyczne bezstratne spusty kondensatu usuwają wolną wodę z instalacji bez obsługi ręcznej. Spusty ECD pracują na zasadzie przełączania czasowego lub pojemnościowego i nie odprowadzają zbędnie sprężonego powietrza, w przeciwieństwie do zaworów pływakowych.
Szybkie modyfikacje instalacji obejmują dodanie lokalnej gałęzi z rur aluminiowych ze złączkami wtykowymi polimerowymi. Taką instalację można zbudować bez spawania, skrócić lub wydłużyć w trakcie pracy i łatwo dostosować do zmian rozmieszczenia w warsztacie.
Jak wybrać kompresor w zależności od charakteru poboru?
Wybór określa charakter poboru: stabilna, ciągła praca wymaga kompresora śrubowego, natomiast nieregularny lub hobbystyczny pobór obsłuży kompresor tłokowy.
Kompresory śrubowe pracują z niskimi wibracjami i mogą działać nieprzerwanie. Ich ekonomika eksploatacji zwraca się przy wysokim wykorzystaniu. Kompresory tłokowe są tańsze w zakupie i odpowiednie tam, gdzie kompresor pracuje tylko przez część czasu pracy.
VSD (falownik) dostosowuje obroty silnika do aktualnego zapotrzebowania na powietrze. W zakładach o zmiennym obciążeniu VSD znacząco zmniejsza zużycie energii w porównaniu z kompresorem o stałych obrotach, który w przeciwnym razie cyklicznie przełącza się między pełną mocą a biegiem jałowym.
Praca olejowa vs. bezolejowa:
- Kompresor olejowy: niższe koszty zakupu, wymaga filtracji oleju w instalacji
- Kompresor bezolejowy: niezbędny w przemyśle spożywczym, farmaceutycznym, elektronice i lakiernictwie bez ryzyka zanieczyszczenia
- Koszty eksploatacji: maszyny bezolejowe mają wyższą cenę zakupu, ale niższe koszty filtracji i serwisu gospodarki olejowej
Szczegółowe porównanie kompresorów śrubowych i tłokowych pomoże przy wyborze konkretnego modelu.
Profesjonalna wskazówka: Przed podjęciem decyzji o typie kompresora zmierz jednoczesność poboru: zapisz, ile narzędzi lub urządzeń pracuje rzeczywiście w tym samym czasie. Wynik może być znacznie niższy niż suma znamionowych przepływów, a tym samym niższa może być też wymagana wydajność kompresora.
Jak prawidłowo uzdatnić sprężone powietrze: suszenie, filtracja i separacja?
Suszenie i kaskada filtracji są warunkiem niezawodności narzędzi i technologii. Wilgoć w instalacji powoduje korozję, awarie zaworów pneumatycznych i niszczy powłoki powierzchniowe.
Osuszacz kondensacyjny obniża ciśnieniowy punkt rosy do PDP +3 °C, co jest standardowym celem dla warsztatów i zakładów przemysłowych. Instaluje się go za kompresorem i zbiornikiem, przed kaskadą filtracyjną.
| Stopień filtracji | Funkcja | Klasa wg DIN ISO 8573 |
|---|---|---|
| Odpylacz cyklonowy | Mechaniczna separacja kropel i cząstek stałych | Stopień wstępny |
| Mikrofiltr 0,1 µm | Wychwytywanie drobnych cząstek stałych i aerozoli oleju | Klasa 2–3 |
| Mikrofiltr 0,01 µm | Ultradrobna filtracja do aplikacji wrażliwych | Klasa 1 |
| Filtr z węglem aktywnym | Absorpcja par oleju | Klasa 1 (olej) |
W przypadku aplikacji wrażliwych (lakiernictwo, elektronika, przemysł spożywczy) za mikrofiltrami dodaje się oczyszczanie dyfuzyjne lub absorpcyjne. Elektroniczne bezstratne odwadniacze kondensatu (ECD) zapewniają automatyczne odprowadzanie kondensatu z każdego stopnia filtracji bez strat sprężonego powietrza. Separatory woda–olej następnie przetwarzają kondensat przed jego utylizacją zgodnie z obowiązującymi przepisami.
Jak prowadzić instalacje i odprowadzać kondensat?
Wybór materiału i średnicy rurociągu zasadniczo wpływa na straty ciśnienia i niezawodność całego systemu. Do stałych instalacji przemysłowych najlepiej nadają się rury aluminiowe ze złączkami wtykowymi polimerowymi.
Dokumentacja projektowa przemysłowych sprężarkowni podaje jako typowe średnice głównych odgałęzień 50 mm i 63 mm. Rury mocuje się za pomocą gumowych obejm, które tłumią drgania i zapobiegają przenoszeniu hałasu do konstrukcji budynku. Do odprowadzania kondensatu stosuje się rury PPR ze spadkiem w kierunku punktów spustowych, natomiast zbiorcze wężyki PU prowadzą kondensat do separatora.
Zasady prowadzenia instalacji:
- Utrzymuj prędkość powietrza w rurociągu na poziomie ≤6–7 m/s; wyższa prędkość zwiększa straty ciśnienia i hałaśliwość
- Preferuj prowadzenie obwodowe (pętlę), które wyrównuje ciśnienie przy poborze z różnych miejsc
- Minimalizuj liczbę kolan i kształtek; każda kształtka dodaje równoważną długość rurociągu
- Spadek ciśnienia do najbardziej oddalonego punktu poboru nie powinien przekroczyć 0,1 bar
Rury aluminiowe i złączki wtykowe do instalacji sprężonego powietrza są dostępne w różnych średnicach i długościach.
Jak sterować i monitorować sprężarkownię?
Centralne sterowanie i monitoring oszczędzają energię i zmniejszają liczbę zbędnych załączeń urządzenia. Przy większej liczbie kompresorów zastosuj sterowanie sekwencyjne, które przełącza maszyny w zależności od obciążenia i równomiernie zużywa godziny pracy.
Co mierzyć i monitorować:
- FAD (Nm³/h): rzeczywisty przepływ kompresora przy ciśnieniu roboczym
- Ciśnienie na magistrali głównej: ciągły zapis ujawni spadki ciśnienia przy szczytowym poborze
- Ciśnienie różnicowe na filtrach: sygnał do wymiany wkładu filtracyjnego
- Zużycie energii i czasy pracy: podstawa do audytu energetycznego
Zalecane alarmy obejmują wskazanie punktu rosy (przekroczenie TRB), sygnał do serwisu po osiągnięciu godzin pracy oraz automatyczne odłączenie wadliwej gałęzi. Regulator VSD dostosowuje wydajność do aktualnego zapotrzebowania i eliminuje bieg jałowy.
Wskazówka profesjonalisty: Podłączcie system sterowania do prostego datalogera lub przemysłowego PLC z eksportem danych. Tygodniowy zapis zużycia i ciśnień dostarczy podstaw do audytu energetycznego i ujawni nieszczelności powietrza, które w innym przypadku pozostaną niewidoczne.
Jak obliczyć wydajność i dobrać wielkość sieci rurociągów?
Zacznijcie od listy wszystkich punktów poboru i ich znamionowego zużycia powietrza (FAD w Nm³/h lub l/min).
- Inwentaryzacja odbiorników: zapiszcie każde narzędzie, zawór lub odbiornik wraz z jego znamionowym przepływem
- Przeliczenie na Nm³/h: zsumujcie przepływy wszystkich jednocześnie pracujących odbiorników
- Określenie jednoczesności: nie wszystkie odbiorniki pracują jednocześnie; współczynnik jednoczesności wynosi zwykle 0,5–0,8
- Dobór wydajności kompresora: wynikowe FAD × współczynnik jednoczesności + rezerwa 20–30%
- Dobór zbiornika: objętość zbiornika w litrach odpowiada w przybliżeniu wydajności kompresora w l/min

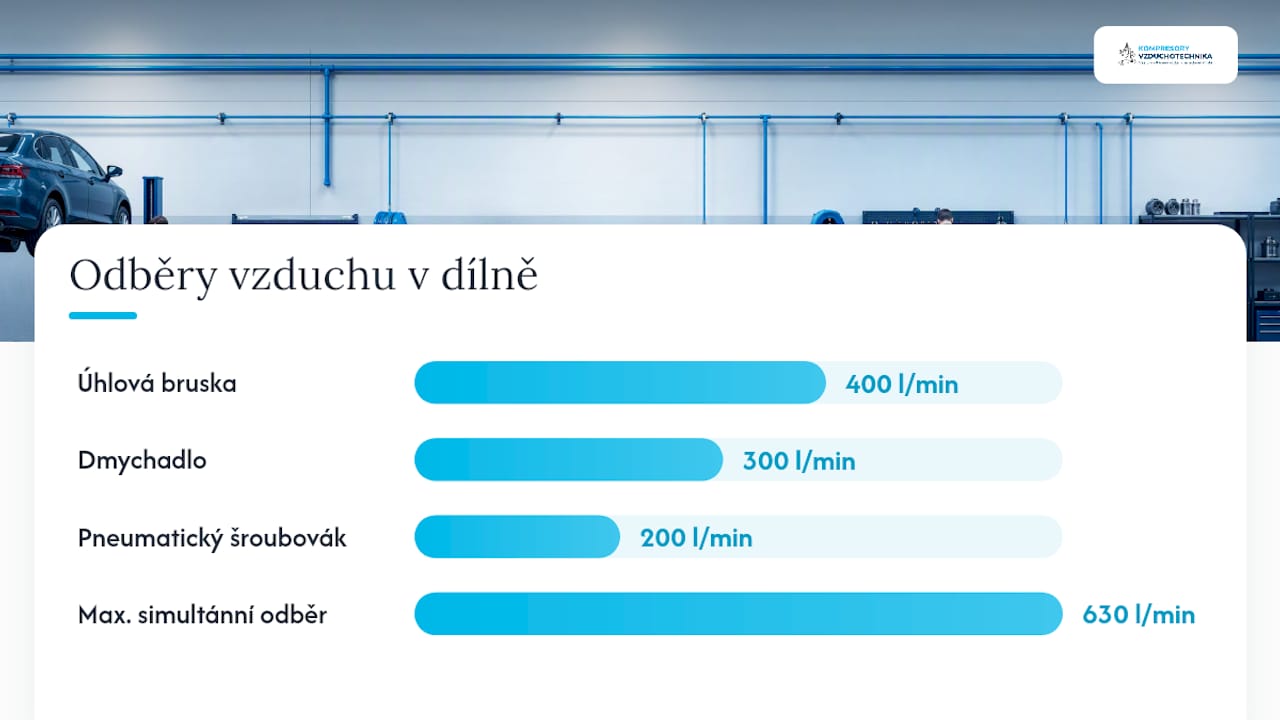

Przykład dla warsztatu z trzema narzędziami: szlifierka kątowa (400 l/min), wkrętak pneumatyczny (200 l/min) oraz dmuchawa (300 l/min). Maksymalny jednoczesny pobór przy współczynniku 0,7 = (400 + 200 + 300) × 0,7 = 630 l/min = 37,8 Nm³/h. Kompresor o FAD 45 Nm³/h i zbiornik 200–270 l pokryją tę pracę z wystarczającym zapasem.
| Parametr | Wartość | Uwaga |
|---|---|---|
| Całkowity przepływ znamionowy | 400 l/min | Suma trzech narzędzi |
| Współczynnik jednoczesności | 0,7 | Typowa wartość dla warsztatu |
| Wymagany FAD | 37,8 Nm³/h | Podstawa wyboru kompresora |
| Zalecany zapas | 20–30 % | Wynik: kompresor min. 45 Nm³/h |
| Zalecany zbiornik | 200–270 l | Odpowiada wydajności kompresora |
Szczegółowy przewodnik po doborze kompresora przemysłowego zawiera praktyczne pytania kontrolne do doboru wielkości.
Jakie są wymagania dotyczące instalacji i bezpieczeństwa?
Instalacja musi zapewniać wentylację, odprowadzanie ciepła oraz bezpieczne umieszczenie kompresora z uwzględnieniem hałaśliwości i dostępu w celu konserwacji.
Sprężarkownia wymaga doprowadzenia świeżego powietrza i odprowadzania ciepłego powietrza. Kompresor śrubowy o mocy 15 kW wytwarza ciepło, które bez odprowadzenia podniesie temperaturę pomieszczenia powyżej limitów eksploatacyjnych i skróci żywotność urządzenia. Odzysk tego ciepła do ogrzewania lub podgrzewania wody jest technicznie wykonalny i ekonomicznie interesujący.
Lista kontrolna przed uruchomieniem:
- Kotwienie kompresora na podkładkach antywibracyjnych lub ramie
- Szczelność wszystkich połączeń po montażu (test ciśnieniowy wodą z mydłem lub detektorem)
- Zabezpieczenie elektryczne: wyłącznik nadprądowy, uziemienie, ochrona silnika
- Separator woda–olej umieszczony poza bezpośrednim odpływem do kanalizacji
- Dostęp do filtrów, odwadniaczy i osuszacza w celu regularnej konserwacji
- Rewizja zbiornika powietrza zgodnie z ČSN EN 286 i lokalnymi przepisami
Pomiar punktu rosy i różnicy ciśnień na filtrach powinien zostać wykonany bezpośrednio po uruchomieniu, a wyniki zapisane jako wartości wyjściowe do przyszłych porównań.
Jak zaplanować koszty i harmonogram modernizacji?
Proste interwencje, takie jak dodanie zasobnika lub separatora cyklonowego, można zainstalować w ciągu dni do tygodnia. Większa modernizacja obejmująca wymianę kompresora, nowe instalacje i uzdatnianie powietrza trwa tygodnie do miesięcy, a koszty są odpowiednio wyższe.
- Drobna inwestycja: zbiornik powietrza, odlučovacz, odwadniacze ECD, lokalna gałąź instalacji
- Średnia modernizacja: osuszacz kondensacyjny, kaskada filtracyjna, rozbudowa instalacji
- Kompletna modernizacja: nowy kompresor śrubowy z VSD, cała instalacja, system sterowania, uzdatnianie powietrza
Etapy projektu: audyt → projekt → zatwierdzenie → zakup → montaż → uruchomienie i pomiary.
Podczas planowania należy uwzględnić czas na próby szczelności i regulację sterowania. Przerwa w pracy jest konieczna co najmniej przy podłączaniu nowych gałęzi do istniejącej instalacji pod ciśnieniem.
Lista kontrolna modernizacji wyposażenia pneumatycznego
- Audit: zmierzyć FAD, jednoczesność poboru i istniejące straty ciśnienia w instalacji
- Obliczenia: określ wymaganą wydajność kompresora, objętość zbiornika oraz średnice rurociągów
- Wybór komponentów: kompresor (typ, VSD), zbiornik, osuszacz, kaskada filtracyjna, spusty ECD
- Plan instalacji: harmonogram, izolacja sprężarkowni, wentylacja, kotwienie, odprowadzanie kondensatu
- Montaż i instalacje: rury aluminiowe, złączki polimerowe, PPR do kondensatu, wężyki PU
- Uruchomienie: próba ciśnieniowa, pomiar punktu rosy, kontrola różnicy ciśnień na filtrach
- Zapisy: wartości wyjściowe FAD, ciśnienia, punktu rosy i zużycia energii do przyszłych porównań
Najczęstsze błędy, które podnoszą koszty modernizacji
Audit jako pierwszy krok, zbiornik jako drugi, a osuszanie z filtracją jako trzeci. Ta kolejność priorytetów obowiązuje bez wyjątku.
Najczęstszym błędem jest pominięcie audytu i bezpośredni zakup większego kompresora. Rezultatem bywa przewymiarowana maszyna, która cykluje na pusto, lub odwrotnie - niedowymiarowana instalacja rurowa, która nie jest w stanie przenieść nowej wydajności kompresora. Niedowymiarowana instalacja rurowa powoduje straty ciśnienia, zwiększoną hałaśliwość i skrócenie żywotności narzędzi.
Drugim najczęstszym błędem jest zaniedbanie spustów kondensatu. Zawory pływakowe bez kontroli przestają działać, a kondensat gromadzi się w instalacji. Bezstratne spusty ECD eliminują ten problem, ale wymagają zasilania i okresowej kontroli.
Trzecim błędem jest podejmowanie decyzji bez danych.
Kompresory-vzduchotechnika oferuje profesjonalne doradztwo w zakresie projektowania i realizacji.
Kompresory-vzduchotechnika: projekt, dostawa i serwis na miarę
Kompresory-vzduchotechnika obejmuje cały zakres modernizacji od audytu energetycznego, przez projekt pod klucz, aż po montaż, uruchomienie i całodobowy serwis. Dostawa obejmuje kompresory śrubowe i tłokowe, osuszacze kondensacyjne, kaskady filtracyjne, spusty ECD, zbiorniki oraz kompletne instalacje rozprowadzające.
Doradztwo techniczne jest częścią standardowej oferty: specjaliści pomogą z obliczeniem FAD, doborem średnic rurociągów oraz wyborem odpowiedniej klasy filtracji zgodnie z DIN ISO 8573. Cały asortyment akcesoriów pneumatycznych i komponentów instalacyjnych jest dostępny online z możliwością konsultacji przed złożeniem zamówienia. Do planowania instalacji dostępne są również rury i złączki do instalacji sprężonego powietrza w średnicach odpowiadających projektom przemysłowym. Skontaktuj się z zespołem Kompresory-vzduchotechnika w celu uzyskania bezpłatnej konsultacji i propozycji rozwiązania.
Przydatne źródła do dalszego studiowania
Do technicznego doboru i projektowania istotne są następujące materiały:
DIN ISO 8573 definiuje klasy czystości sprężonego powietrza (cząstki stałe, wilgoć, olej) i jest podstawową normą przy projektowaniu kaskady filtracyjnej. Każdy projekt uzdatniania powietrza powinien określać wymaganą klasę czystości dla danej aplikacji.
Dokumentacja projektowa przemysłowych sprężarkowni (na przykład zamówienia VOP CZ) podaje konkretne wartości techniczne: średnice rozdzielaczy 50 mm i 63 mm, TRB +3 °C dla osuszaczy kondensacyjnych, filtrację 0,1–0,01 µm oraz zastosowanie bezstratnych spustów ECD. Te wartości służą jako punkt odniesienia dla własnych projektów.
Zalecenia BCAS dotyczące prędkości powietrza w rurociągu (≤6–7 m/s) oraz zasada maksymalnego spadku ciśnienia (≤0,1 bar) są standardowymi wartościami projektowymi przy doborze instalacji.
Często zadawane pytania
Jaki jest pierwszy krok przy rozszerzaniu wyposażenia pneumatycznego?
Audyt zużycia powietrza: zmierzcie FAD wszystkich odbiorników, określcie jednoczesność poboru i dopiero wtedy projektujcie nowe komponenty.
Kiedy niezbędny jest kompresor śrubowy zamiast kompresora tłokowego?
Kompresor śrubowy nadaje się do stabilnego, ciągłego poboru; kompresor tłokowy wystarczy do nieregularnej lub hobbystycznej pracy o krótszym czasie działania.
Jaki ciśnieniowy punkt rosy ma zapewnić osuszacz kondensacyjny?
Standardowym celem dla zakładów warsztatowych i przemysłowych jest CTPR +3°C; aplikacje wrażliwe wymagają niższych wartości osiągalnych za pomocą osuszaczy adsorpcyjnych.
Jaka prędkość powietrza jest zalecana w rurociągu rozdzielczym?
Zalecana prędkość konstrukcyjna to ≤6–7 m/s; wyższa prędkość zwiększa straty ciśnienia i hałaśliwość instalacji.
Kiedy skontaktować się ze specjalistą w celu modernizacji sprężarkowni?
Przy wymianie kompresora, projektowaniu nowych instalacji lub w przypadku niejasności w obliczeniach FAD i doborze wymiarów, konsultacja ze specjalistą, na przykład przez Kompresory-vzduchotechnika, jest najszybszą drogą do prawidłowego rozwiązania.
