Stručně:
- Spirálové kompresory pracují na principu dvou orbitálně se pohybujících spirál, což zajišťuje nepřetržitou a tichou kompresi vzduchu. Jsou vhodné pro kontinuální průmyslové využití s dlouhou životností a nízkou hlučností, převážně v tepelných čerpadlech nebo klimatizacích. Membránové kompresory využívají kmitající pružnou membránu, poskytují čistý vzduch a jsou ideální pro citlivé aplikace, například v laboratořích nebo zdravotnictví.
Rozdíl mezi spirálovým a membránovým kompresorem spočívá v principu komprese, dosažitelném tlaku a vhodnosti pro konkrétní provozní podmínky. Spirálový kompresor (anglicky scroll compressor) využívá dvě excentricky se pohybující spirály k nepřetržité kompresi vzduchu, zatímco membránový kompresor pracuje s pružnou membránou, která kmitá a stlačuje vzduch bez kontaktu s olejem. Oba typy patří do kategorie bezolejových kompresorů, ale slouží odlišným aplikacím. Správná volba závisí na požadovaném tlaku, průtoku, čistotě výstupního vzduchu a provozním profilu zařízení.
Jak funguje spirálový kompresor a v čem spočívá jeho přednost?
Spirálový kompresor pracuje na principu dvou spirál: jedna je pevná, druhá se excentricky pohybuje po kruhové dráze. Pohyblivá spirála nevykonává rotaci, ale orbitální pohyb. Vzduch je nasáván na obvodu spirál a postupně stlačován směrem ke středu, kde je vytlačen výstupním otvorem. Tento mechanismus zajišťuje nepřetržitou kompresi bez rázů a pulzací typických pro pístové kompresory.
Klíčové provozní vlastnosti spirálových kompresorů:
- Nízká hlučnost a vibrace: Absence vratného pohybu a menší počet pohyblivých částí vedou k tichému chodu, vhodnému pro kancelářská a komerční prostředí.
- Dlouhá životnost: Při správné údržbě dosahují spirálové kompresory projektované životnosti až 15 let. Tato hodnota je výrazně vyšší než u srovnatelných pístových strojů.
- Odolnost vůči kapalným rázům: Spirálové kompresory mají vysokou toleranci vůči návratu kapaliny, což je zásadní výhoda v chladírenských aplikacích a tepelných čerpadlech.
- Kontinuální provoz: Vhodné pro aplikace s vysokým vytížením a požadavkem na stabilní průtok vzduchu.
- Bez poruch ventilů: Spirálová technologie eliminuje sací a výtlačné ventily, které jsou u pístových kompresorů typickým místem poruchy.
Typická průmyslová a komerční použití zahrnují tepelná čerpadla, klimatizační systémy, průmyslové chladicí okruhy a výrobu čistého stlačeného vzduchu pro potravinářství nebo farmacii. Spirálové kompresory téměř nahradily pístové v rezidenčních a komerčních tepelných čerpadlech díky vysoké účinnosti a spolehlivosti. Tato dominance není náhodná: scroll technologie nabízí lepší poměr výkonu k hlučnosti než jakýkoli jiný rotační typ v dané výkonové třídě.
Profesionální tip: Pokud provozujete spirálový kompresor v chladírenském okruhu, pravidelně kontrolujte těsnost systému. Úniky chladiva vedou ke snížení mazání spirál a urychlují jejich opotřebení.
Jak funguje membránový kompresor a kde je jeho místo?
Membránový kompresor využívá pružnou membránu jako hlavní kompresní prvek. Membrána je poháněna ojnicí nebo hydraulicky a kmitá mezi dvěma polohami. Při pohybu dolů nasává vzduch do kompresního prostoru, při pohybu nahoru ho stlačuje a vytlačuje výstupním ventilem. Vzduch přitom nepřichází do kontaktu s olejem ani s pohyblivými kovovými částmi. Výsledkem je bezolejový výstup vzduchu ideální pro citlivé aplikace.
Konstrukční vlastnosti a výhody membránových kompresorů:
- Absolutní čistota vzduchu: Žádný kontakt se strojními oleji ani kovy. Výstupní vzduch splňuje požadavky laboratoří, zdravotnických zařízení a analytických přístrojů.
- Nízký pracovní tlak: Membránové kompresory pracují do přibližně 10 barů. Tato hodnota je dostačující pro většinu laboratorních a zdravotnických aplikací, ale nestačí pro průmyslové procesy s vyššími nároky.
- Tichý chod: Membránový kompresor pracuje s nízkými vibracemi a hladkým chodem, vhodným pro prostředí citlivá na hluk.
- Jednoduchá údržba: Membrána je nejčastějším servisním dílem. Její výměna je rychlá a nevyžaduje specializované nářadí ani demontáž celého stroje.
- Nízké průtoky: Membránové kompresory nejsou určeny pro vysoké objemové průtoky. Hodí se pro aplikace s nízkou spotřebou vzduchu a přerušovaným provozem.
Typická použití zahrnují laboratorní analytické přístroje, zubní soupravy, zdravotnické ventilátory, plnění speciálních plynů a aplikace v potravinářství, kde je kontaminace olejem nepřijatelná. Pokud hledáte přehled bezolejových kompresorů pro různé aplikace, membránový typ je jednou z nejčistších dostupných technologií.
Profesionální tip: Membránu vyměňujte preventivně podle doporučení výrobce, nikoli až po poruše. Prasklá membrána způsobí okamžité zastavení provozu a může kontaminovat připojené zařízení.

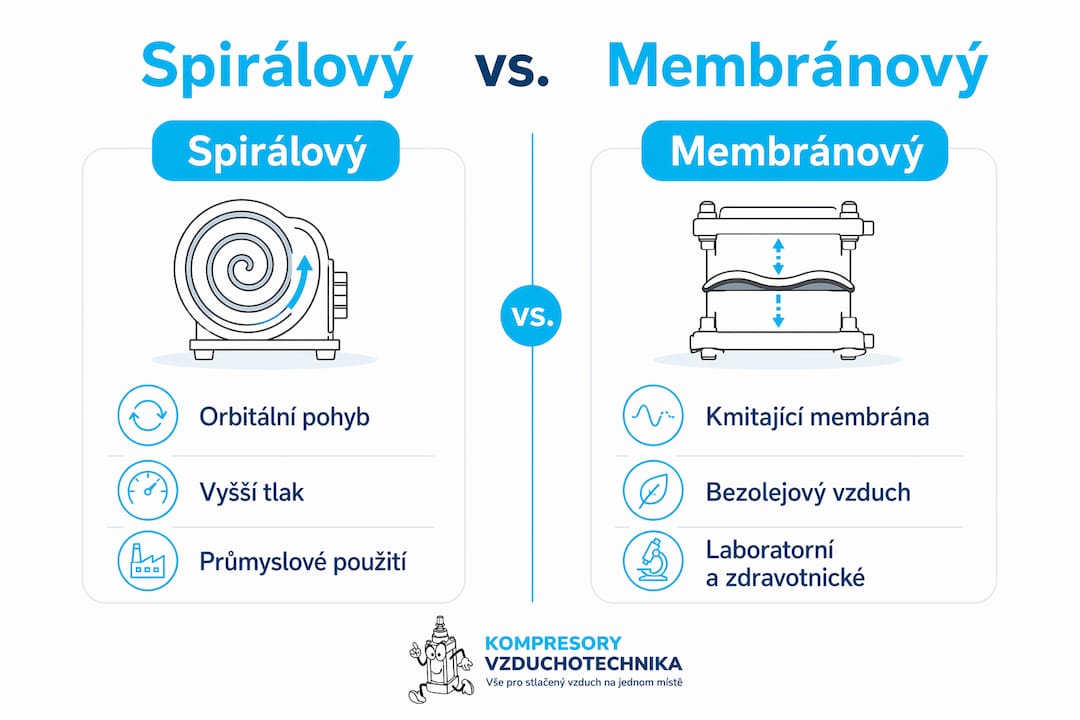

Srovnání spirálových a membránových kompresorů podle klíčových parametrů
Výběr správného typu kompresoru vyžaduje hodnocení více parametrů současně. Technici by měli posuzovat kvalitu vzduchu, typ provozu a hlučnost jako primární kritéria. Níže uvedená tabulka shrnuje klíčové technické a provozní rozdíly.
| Parametr | Spirálový kompresor | Membránový kompresor |
|---|---|---|
| Princip komprese | Dvě excentrické spirály, kontinuální tok | Kmitající membrána, přerušovaný tok |
| Maximální tlak | 15–30 barů (průmyslové typy) | Přibližně 10 barů |
| Průtok vzduchu | Střední až vysoký | Nízký až střední |
| Čistota vzduchu | Bezolejový (oil-free verze) | Absolutně bezolejový |
| Hlučnost | Nízká | Velmi nízká |
| Životnost | Až 15 let při správné údržbě | Závisí na frekvenci výměny membrány |
| Hlavní servisní díl | Ložiska, těsnění spirál | Membrána |
| Pořizovací náklady | Vyšší | Nižší až střední |
| Typické aplikace | Tepelná čerpadla, průmysl, klimatizace | Laboratoře, zdravotnictví, analytika |
Spirálové kompresory mají vyšší pořizovací a servisní náklady, proto je správné dimenzování podle objemových potřeb a parametrů CAGI zásadní pro ekonomický provoz. Membránové kompresory jsou cenově dostupnější, ale jejich nízký průtok a omezený tlak je vylučují z průmyslových procesů s kontinuálním odběrem vzduchu.
Limity obou technologií jsou stejně důležité jako jejich přednosti. Spirálový kompresor není vhodný pro aplikace s velmi nízkým odběrem a přerušovaným provozem, kde by docházelo k zbytečnému opotřebení. Membránový kompresor naopak nezvládne zásobovat pneumatické nářadí ani výrobní linky s vysokou spotřebou vzduchu. Přehled dalších typů kompresorů pro průmysl pomůže doplnit celkový obraz při výběru technologie.
Instalace, údržba a nejčastější provozní chyby
Správná instalace a pravidelná údržba rozhodují o životnosti obou typů kompresorů. Technici, kteří přecházejí z pístových na spirálové nebo membránové stroje, se setkávají s odlišnými servisními požadavky. Znalost těchto specifik předchází zbytečným výpadkům a nákladným opravám.

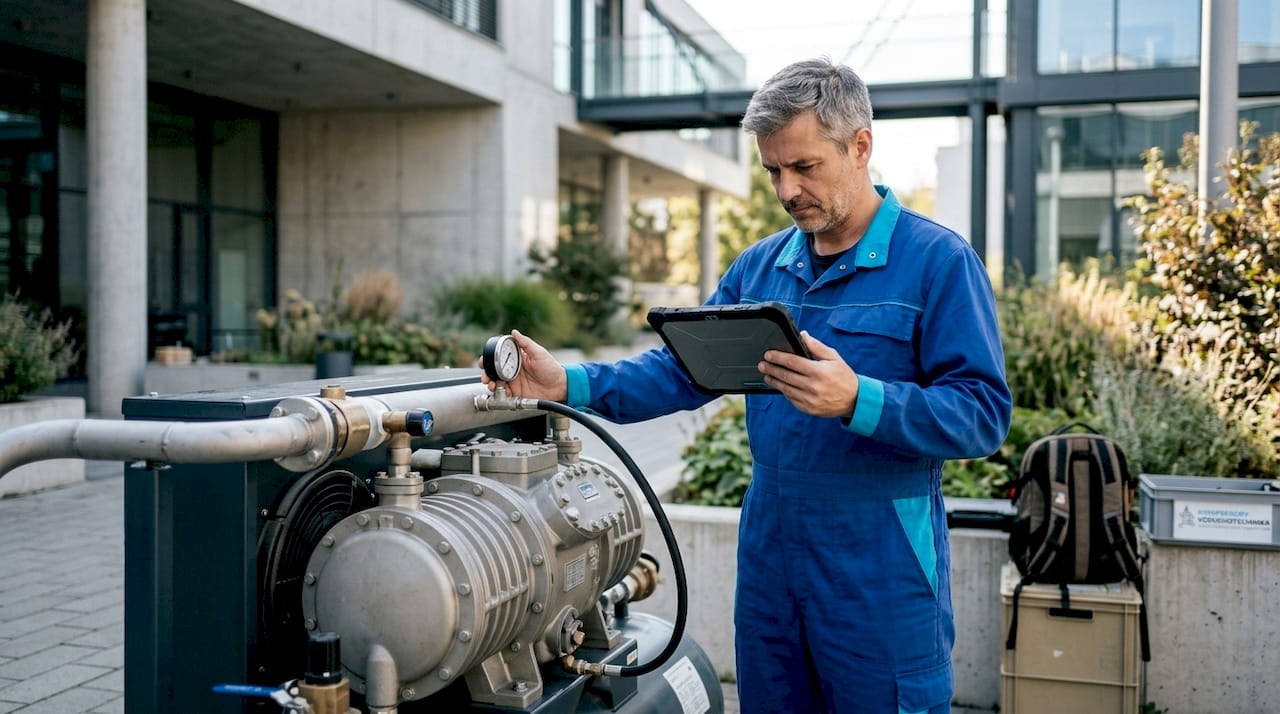

Spirálové kompresory: kritické instalační požadavky
- Zkontrolujte směr otáčení před spuštěním. Spirálové kompresory jsou citlivé na směr otáčení a nesprávné zapojení fáze může vést k poškození kompresoru v krátkém čase. Instalujte fázovou ochranu jako standardní součást elektrického zapojení.
- Zajistěte správné mazání. U hermetických spirálových kompresorů je olej uzavřen uvnitř stroje. Kontrolujte hladinu oleje při každé pravidelné prohlídce a používejte pouze olej doporučený výrobcem.
- Omezte vibrace přenosu na konstrukci. Přestože spirálové kompresory pracují tiše, montujte je na antivibrační podložky. Přenos vibrací do potrubí urychluje únavu spojů.
- Dimenzujte správně podle CAGI parametrů. Přetížení spirálového kompresoru nad jmenovitý průtok zkracuje životnost ložisek a těsnění spirál. Při výběru vycházejte z průvodce výběrem kompresoru.
- Sledujte teplotu výtlaku. Nadměrná teplota výtlačného vzduchu signalizuje nedostatečné chlazení nebo únik chladiva v chladírenských aplikacích.

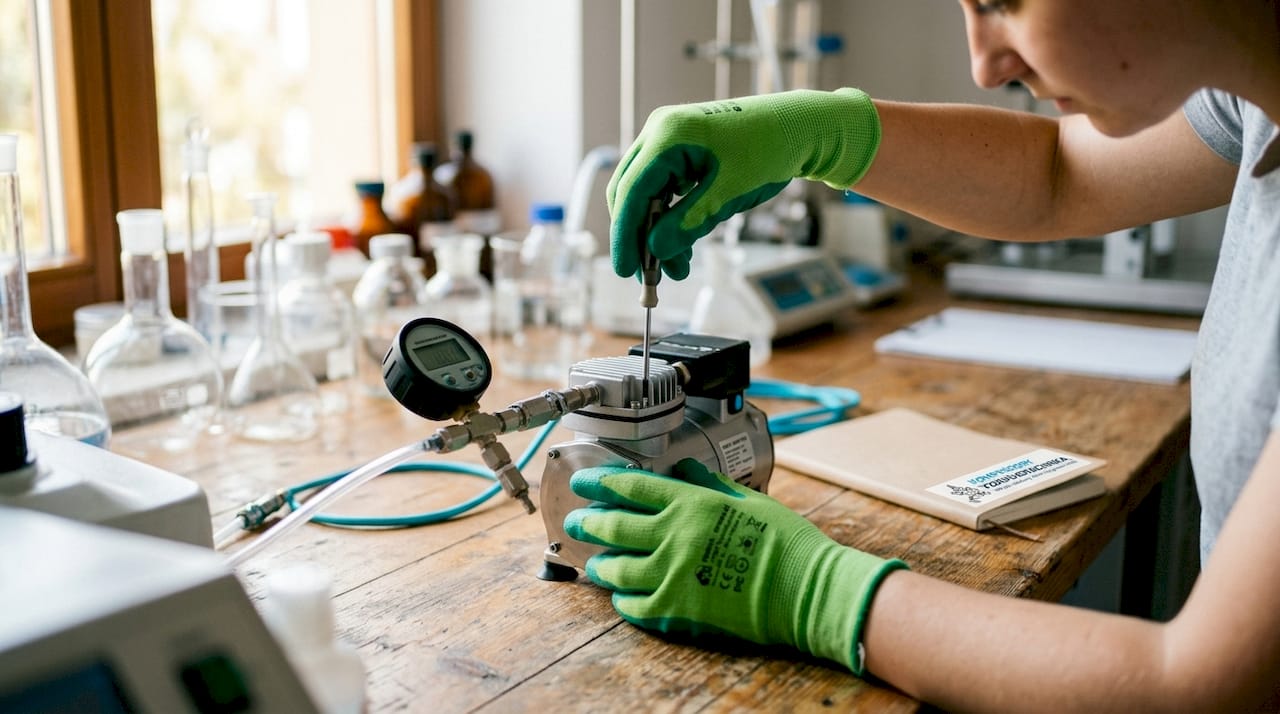

Membránové kompresory: servisní zásady
- Plánujte preventivní výměnu membrány. Membrána je nejvíce namáhanou částí membránového kompresoru a únavové poškození je běžné. Výměna je rychlá, ale musí proběhnout dříve, než dojde k prasknutí.
- Skladujte náhradní membrány na místě. Prasklá membrána zastaví provoz okamžitě. Dostupnost náhradního dílu přímo v provozu zkracuje výpadek na minimum.
- Kontrolujte těsnost sacích a výtlačných ventilů. Ventily membránových kompresorů jsou malé a citlivé na nečistoty. Pravidelná kontrola a čištění prodlužuje jejich životnost.
- Nepoužívejte membránový kompresor nad jeho jmenovitý tlak. Překročení maximálního tlaku urychluje únavu membrány a zkracuje interval mezi výměnami.
- Vyhněte se nejčastějším chybám při provozu. Přehled provozních chyb u kompresorů platí pro oba typy a pomůže předejít zbytečným poruchám.
Klíčové poznatky
Spirálový kompresor je volbou pro kontinuální průmyslový provoz s požadavkem na nízkou hlučnost a dlouhou životnost, membránový kompresor je nenahraditelný všude tam, kde je absolutní čistota výstupního vzduchu podmínkou provozu.
| Bod | Podrobnosti |
|---|---|
| Princip komprese | Spirálový využívá orbitální pohyb dvou spirál, membránový kmitající pružný element. |
| Tlak a průtok | Spirálové kompresory dosahují vyšších tlaků a průtoků než membránové, které jsou omezeny na přibližně 10 barů. |
| Čistota vzduchu | Membránový kompresor zajišťuje absolutně bezolejový vzduch, spirálový v oil-free provedení splňuje průmyslové normy čistoty. |
| Životnost a údržba | Spirálové kompresory dosahují životnosti až 15 let, membránové vyžadují pravidelnou výměnu membrány jako hlavního servisního dílu. |
| Výběr podle aplikace | Spirálový kompresor patří do průmyslu a tepelných čerpadel, membránový do laboratoří, zdravotnictví a analytických přístrojů. |
Zkušenosti z praxe: co rozhoduje při výběru
Při konzultacích s techniky se opakovaně setkávám s jedním omylem: volba kompresoru podle ceny nebo dostupnosti, nikoli podle provozního profilu. Spirálový kompresor zakoupený pro laboratorní aplikaci s přerušovaným odběrem bude sice fungovat, ale jeho potenciál zůstane nevyužit a pořizovací náklady budou zbytečně vysoké. Naopak membránový kompresor nasazený do výroby s kontinuálním odběrem vzduchu selže velmi rychle.
Druhý opakující se problém je podceňování směru otáčení u spirálových kompresorů. Viděl jsem stroje poškozené během prvních minut provozu jen proto, že elektrikář zapojil fáze v nesprávném pořadí a fázová ochrana nebyla nainstalována. Tato chyba stojí více než celá instalace fázové ochrany.
U membránových kompresorů technici nejčastěji zanedbávají preventivní výměnu membrány. Membrána vydrží stovky provozních hodin, ale prasklá membrána zastaví celou linku nebo přístroj okamžitě. Doporučuji nastavit interval výměny o 20 % kratší, než uvádí výrobce, zejména v provozech s vyšší teplotou nebo agresivním médiem.
Při výběru mezi oběma technologiemi kladu vždy tři otázky: Jaký je požadovaný tlak a průtok? Je kritická absolutní čistota vzduchu? Jde o kontinuální nebo přerušovaný provoz? Odpovědi na tyto tři otázky určí správný typ bez zbytečného váhání.
— Zdeněk
Kompresory a příslušenství pro vaši aplikaci
Kompresory-vzduchotechnika nabízí technické poradenství při výběru správného kompresoru pro konkrétní aplikaci. Ať už řešíte instalaci spirálového kompresoru pro průmyslový provoz nebo hledáte membránový typ pro laboratorní zařízení, naši specialisté vám pomohou s dimenzováním a výběrem.
Pro kompletní instalaci stlačeného vzduchu najdete v nabídce trubky pro rozvody vzduchu v průměrech 15–28 mm pro nástrčné systémy. Pokud potřebujete upravit kvalitu vzduchu z membránového kompresoru, jednotky úpravy vzduchu do 10 barů zajistí filtraci, regulaci tlaku a odvodnění na jednom místě. Pro průmyslové aplikace s vyšší spotřebou vzduchu nabízíme také šroubové kompresory SCR jako alternativu k spirálovým typům.
Časté dotazy
Jaký je hlavní rozdíl mezi spirálovým a membránovým kompresorem?
Spirálový kompresor využívá dvě excentrické spirály pro kontinuální kompresi a dosahuje vyšších tlaků i průtoků. Membránový kompresor pracuje s kmitající membránou, zajišťuje absolutně bezolejový vzduch a je omezen na tlak přibližně 10 barů.
Kdy použít membránový kompresor místo spirálového?
Membránový kompresor je správnou volbou všude tam, kde je kritická čistota výstupního vzduchu bez stop oleje, například v laboratořích, zdravotnických zařízeních nebo při plnění speciálních plynů. Spirálový kompresor je vhodnější pro kontinuální průmyslový provoz s vyšším průtokem.
Jak dlouho vydrží spirálový kompresor?
Při správné údržbě dosahují spirálové kompresory projektované životnosti až 15 let. Klíčová je pravidelná kontrola oleje, těsnosti systému a správného směru otáčení.
Jak často se vyměňuje membrána v membránovém kompresoru?
Interval výměny membrány závisí na provozních podmínkách a doporučení výrobce. Preventivní výměna před dosažením maximálního intervalu snižuje riziko neplánovaného výpadku provozu.
Je spirálový kompresor bezolejový?
Spirálové kompresory existují v olejové i bezolejové verzi. Bezolejové (oil-free) spirálové kompresory jsou vhodné pro aplikace s požadavkem na čistý vzduch, ale absolutní bezolejovosti dosahují pouze membránové kompresory, kde vzduch nepřichází do kontaktu s žádnými mazanými částmi.
