Základné jednotky na úpravu stlačeného vzduchu A2 do 10 bar
Základné jednotky na úpravu stlačeného vzduchu A2 pre vstupný tlak do 10 bar v štyroch veľkostiach, od G 1/4" po G 1". Regulujú tlak, filtrujú vzduch na 5 µm a pridávajú olej pre náradie priamo v mieste spotreby.
Telá sú z lakovaného hliníka, nádobky z polykarbonátu a filtračné vložky zo spekaného bronzu. Regulátory, regulátory s filtrom a úpravné jednotky sa dodávajú s manometrom a upevňovacím uholníkom. Ku každej veľkosti sú náhradné vložky, nádobky a membrány.

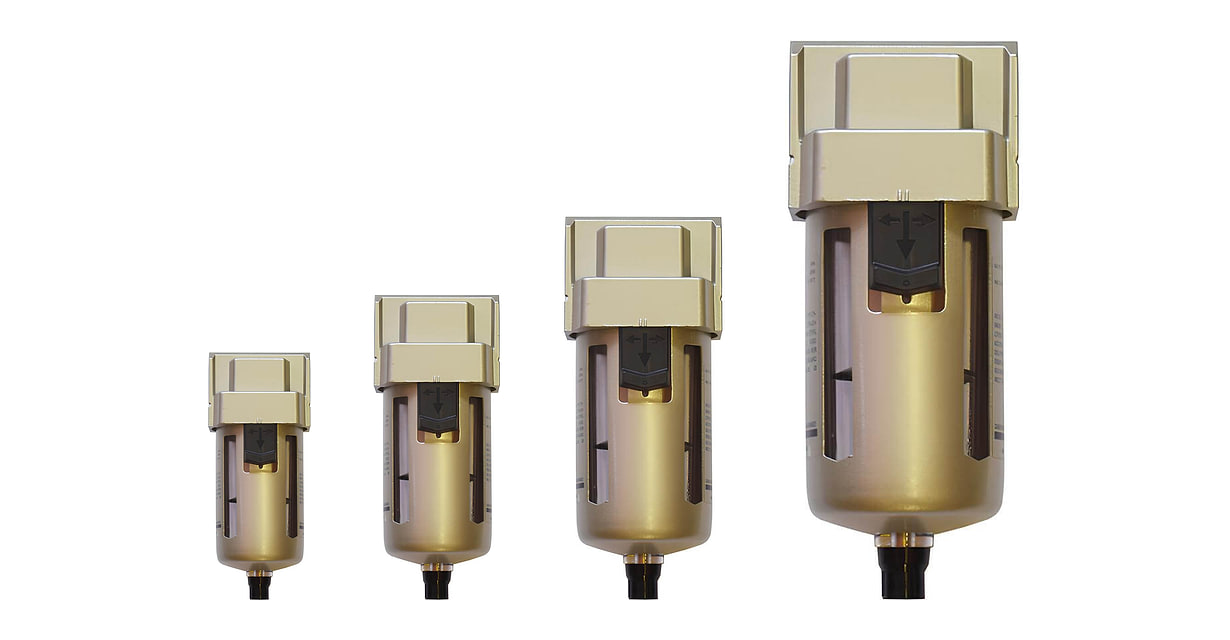

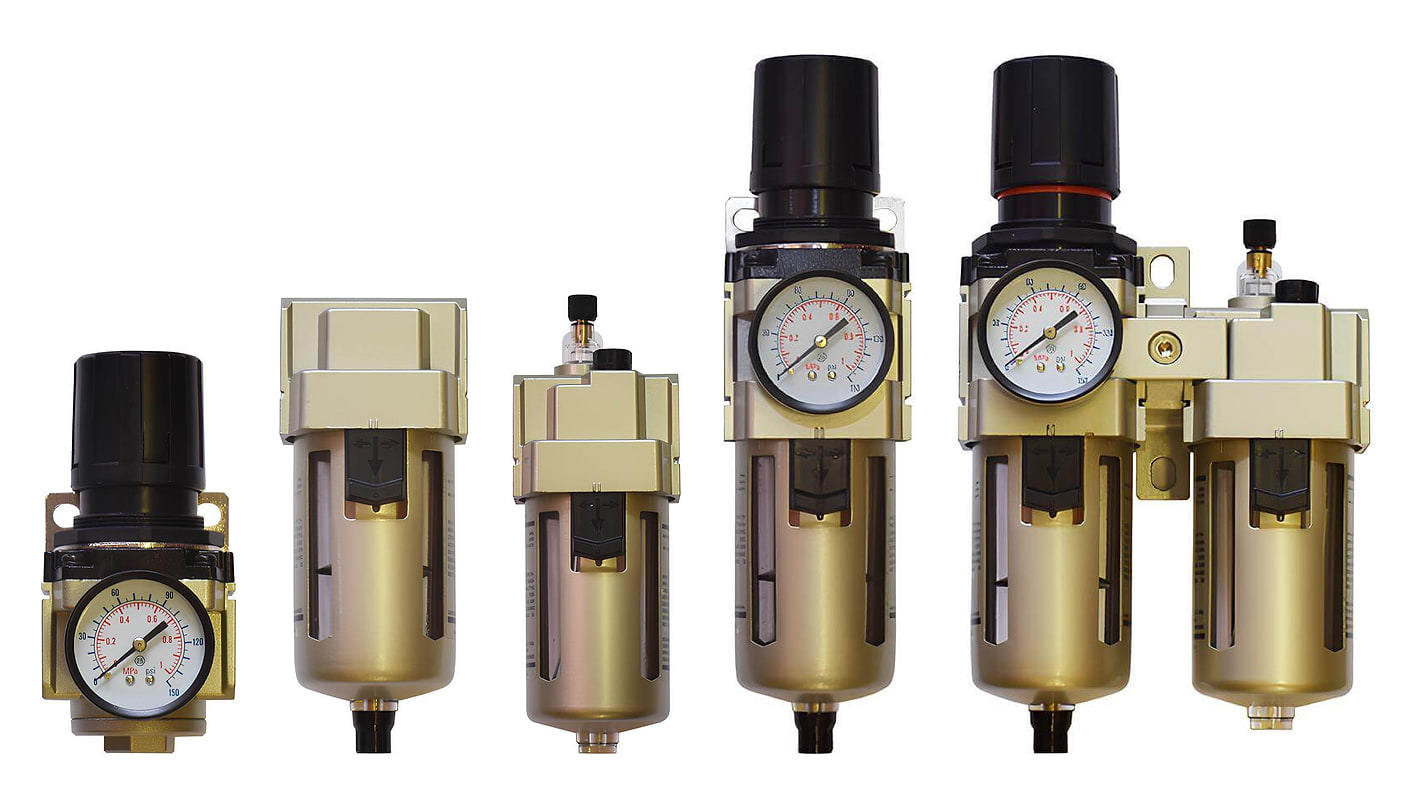

Päť prvkov v štyroch veľkostiach
Každý prvok je vo veľkostiach G 1/4", 3/8", 1/2" a 1". Prietok platí pri pracovnom tlaku 7 bar, rozmery sú dĺžka × šírka × výška.
| Regulátory tlaku A2R — nastavenie 0,5 až 8,5 bar, manometer a uholník v dodávke | ||||
|---|---|---|---|---|
| Objednávacie číslo | Závit | Prietok | Rozmery d × š × v | Hmotnosť |
| A2R-14 | G 1/4" | 550 l/min | 41 × 40 × 89 mm | 0,27 kg |
| A2R-38 | G 3/8" | 2 500 l/min | 53 × 52 × 123 mm | 0,41 kg |
| A2R-12 | G 1/2" | 6 000 l/min | 70 × 70 × 145 mm | 0,84 kg |
| A2R-10 | G 1" | 8 000 l/min | 90 × 86 × 164 mm | 1,19 kg |
| Filtre vzduchu A2F — vložka 5 µm, poloautomatické odpúšťanie | |||||
|---|---|---|---|---|---|
| Objednávacie číslo | Závit | Prietok | Rozmery d × š × v | Hmotnosť | Nádobka |
| A2F-14 | G 1/4" | 750 l/min | 41 × 40 × 113 mm | 0,19 kg | 15 cm³ |
| A2F-38 | G 3/8" | 1 500 l/min | 53 × 52 × 139 mm | 0,29 kg | 20 cm³ |
| A2F-12 | G 1/2" | 4 000 l/min | 70 × 70 × 175 mm | 0,55 kg | 45 cm³ |
| A2F-10 | G 1" | 7 000 l/min | 90 × 86 × 255 mm | 1,08 kg | 130 cm³ |
| Olejovače A2L — nádobka na olej z polykarbonátu | |||||
|---|---|---|---|---|---|
| Objednávacie číslo | Závit | Prietok | Rozmery d × š × v | Hmotnosť | Nádobka |
| A2L-14 | G 1/4" | 800 l/min | 41 × 40 × 118 mm | 0,22 kg | 25 cm³ |
| A2L-38 | G 3/8" | 5 000 l/min | 53 × 52 × 140 mm | 0,30 kg | 50 cm³ |
| A2L-12 | G 1/2" | 5 000 l/min | 70 × 70 × 177 mm | 0,56 kg | 130 cm³ |
| A2L-10 | G 1" | 7 000 l/min | 90 × 86 × 254 mm | 1,08 kg | 130 cm³ |
| Regulátory tlaku s filtrom A2S — vložka 5 µm, manometer a uholník v dodávke | ||||
|---|---|---|---|---|
| Objednávacie číslo | Závit | Prietok | Rozmery d × š × v | Hmotnosť |
| A2S-14 | G 1/4" | 550 l/min | 41 × 40 × 173 mm | 0,46 kg |
| A2S-38 | G 3/8" | 1 500 l/min | 53 × 52 × 213 mm | 0,70 kg |
| A2S-12 | G 1/2" | 4 000 l/min | 70 × 70 × 264 mm | 1,40 kg |
| A2S-10 | G 1" | 7 000 l/min | 90 × 86 × 346 mm | 2,27 kg |
| Úpravné jednotky A2U — regulátor s filtrom a olejovač, manometer a uholník v dodávke | ||||
|---|---|---|---|---|
| Objednávacie číslo | Závit | Prietok | Rozmery d × š × v | Hmotnosť |
| A2U-14 | G 1/4" | 500 l/min | 92 × 40 × 173 mm | 0,66 kg |
| A2U-38 | G 3/8" | 1 700 l/min | 118 × 52 × 213 mm | 0,98 kg |
| A2U-12 | G 1/2" | 3 000 l/min | 154 × 70 × 264 mm | 1,93 kg |
| A2U-10 | G 1" | 4 000 l/min | 195 × 86 × 346 mm | 3,28 kg |
Prietok je najväčší prietok vzduchu prvkom v litroch za minútu pri pracovnom tlaku 7 bar. Vstupný tlak všetkých prvkov je najviac 10 bar, pracovná teplota +5 až +60 °C.
Náhradné diely a uholníky
Každý diel patrí k jednej veľkosti. V tabuľke nájdete diel podľa prvku a závitu.
| Náhradné diely a uholníky radu A2 podľa veľkosti | |||||
|---|---|---|---|---|---|
| Diel | G 1/4" | G 3/8" | G 1/2" | G 1" | Pre prvky |
| Filtračná vložka 5 µm | A2V5-14 | A2V5-38 | A2V5-12 | A2V5-10 | filter, regulátor s filtrom, úpravná jednotka |
| Nádobka filtra | A2NF-14 | A2NF-38 | A2NF-12 | A2NF-10 | filter, regulátor s filtrom, úpravná jednotka |
| Nádobka olejovača | A2NL-14 | A2NL-38 | A2NL-12 | A2NL-10 | olejovač, úpravná jednotka |
| Membrána regulátora | A2MR-14 | A2MR-38 | A2MR-12 | A2MR-10 | regulátor, regulátor s filtrom, úpravná jednotka |
| Uholník regulátora | A2UR-14 | A2UR-38 | A2UR-12 | – | regulátor, regulátor s filtrom |
| Uholník filtra a olejovača | A2UF-14 | A2UF-38 | A2UF-12 | – | filter, olejovač |
#showmore#
Ktorý prvok vybrať
Stály tlak pre náradie
Regulátor tlaku A2R zníži tlak z rozvodu na hodnotu od 0,5 do 8,5 bar a drží ju, aj keď tlak v rozvode kolíše.
Čistý vzduch bez vody
Filter A2F s vložkou 5 µm zachytí nečistoty a kondenzát, ktorý odchádza poloautomatickým odpúšťaním.

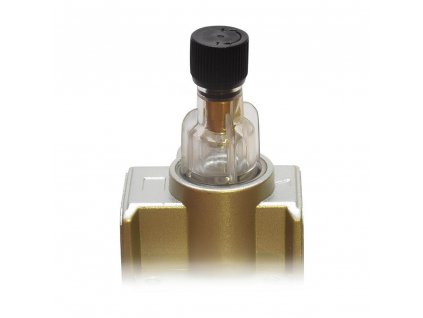

Mazanie náradia
Olejovač A2L pridáva do vzduchu olejovú hmlu pre pneumatické náradie a pohony.
Filter a regulátor v jednom
Regulátor tlaku s filtrom A2S spája oba prvky do jedného tela. Ušetrí miesto aj jeden spoj.
Kompletná úprava
Úpravná jednotka A2U spája regulátor s filtrom a olejovač. Je pripravená na zapojenie jedným kusom.
Ako vybrať veľkosť
Sčítajte spotrebu vzduchu náradia a strojov, ktoré pobežia súčasne, a vyberte veľkosť, ktorej prietok je vyšší. Prietoky jednotlivých prvkov nájdete v tabuľkách vyššie.
Úpravná jednotka prepustí menej vzduchu ako samostatné prvky rovnakej veľkosti, pretože vzduch prechádza filtrom, regulátorom aj olejovačom. Keď vám prietok jednotky nestačí, zapojte filter, regulátor a olejovač jednotlivo, alebo zvoľte väčší závit.
Kam sa jednotky A2 hodia
- Dielňa a servis. Jednotka pri pracovisku zachytí vodu a nečistoty, nastaví tlak pre náradie a pridá olej.
- Výroba a linky. Filter s regulátorom pred strojom drží stály tlak a chráni pneumatické ventily a valce pred nečistotami.
- Laboratórna, meracia a regulačná technika. Tam, kde stačí filtrácia 5 µm a stály tlak z bežného regulátora.
- Lakovanie. K striekacej pištoli patrí filter s regulátorom bez olejovača, olej do rozvodu na striekanie nepatrí. Jemnejšiu čistotu vzduchu zabezpečia priemyselné filtre podľa ISO 8573.
Zapojenie a montáž

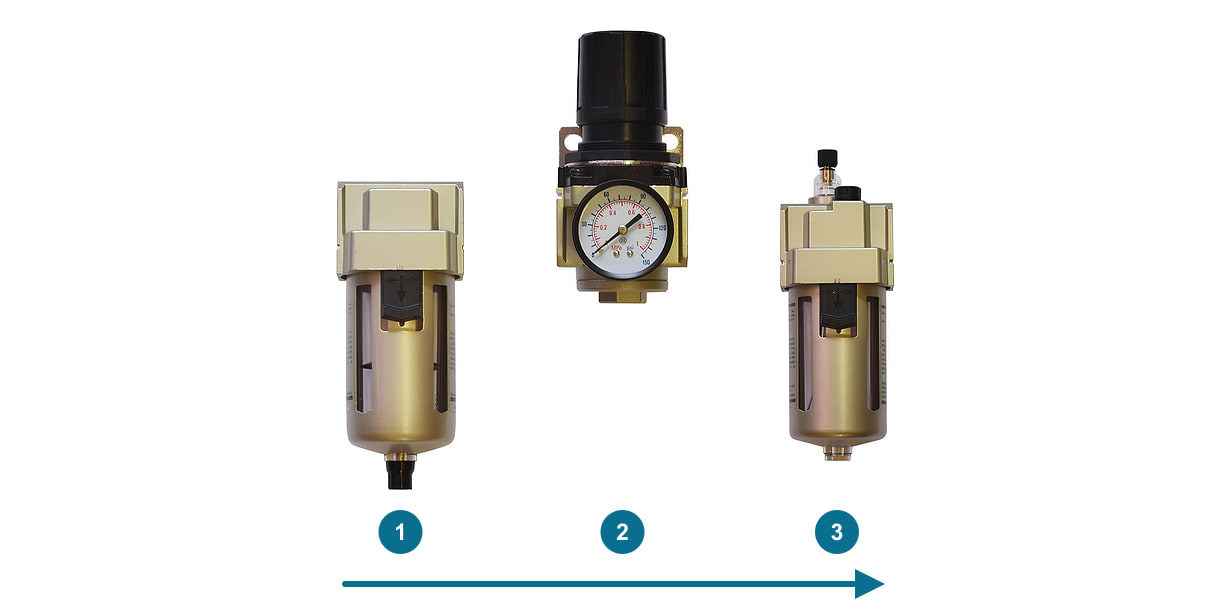

Poradie prvkov
V smere prúdenia vzduchu je prvý filter, za ním regulátor a nakoniec olejovač. Filter chráni regulátor pred nečistotami, olejovač je posledný, aby sa olej dostal až k náradiu.
Regulátor s filtrom a úpravná jednotka majú poradie dané z výroby.
Uholník a manometer
Regulátor, regulátor s filtrom a úpravná jednotka majú uholník aj manometer v dodávke. Pre filtre a olejovače sú samostatné uholníky vo veľkostiach 1/4" až 1/2".
Pripojenie
Vstup aj výstup majú vnútorný rúrkový závit G. Pre rýchlospojku do nich zaskrutkujete vsuvku s vonkajším závitom rovnakej veľkosti.
Údržba
Kondenzát z nádobky filtra odchádza poloautomatickým odpúšťacím ventilom v dne nádobky. Nádobku napriek tomu pravidelne kontrolujte a nenechajte ju pretiecť.
Keď tlak za filtrom pri odbere citeľne klesá, je filtračná vložka zanesená a treba ju vymeniť. Nádobky z polykarbonátu chráňte pred riedidlami a čistiacimi prostriedkami s alkoholom, umývajte ich len vodou so saponátom.
Olejovač plňte olejom pre pneumatické náradie, napríklad OLN-1.

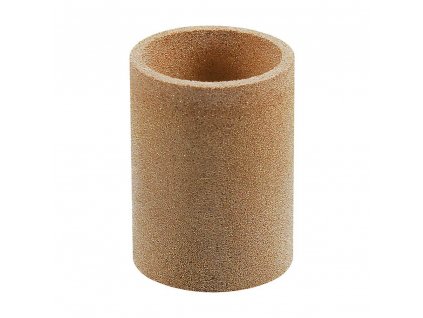

Filtračná vložka
Vložka 5 µm zo spekaného bronzu. Vymeňte ju, keď filter začne brzdiť prietok.

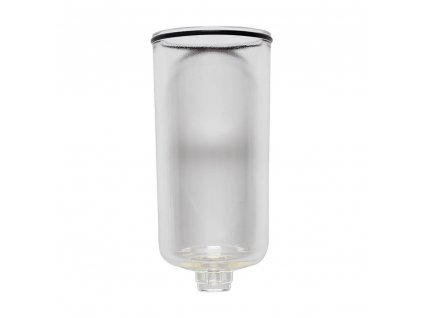

Nádobka filtra
Priehľadná nádobka s odpúšťaním kondenzátu. Prasknutú alebo zakalenú hneď vymeňte.

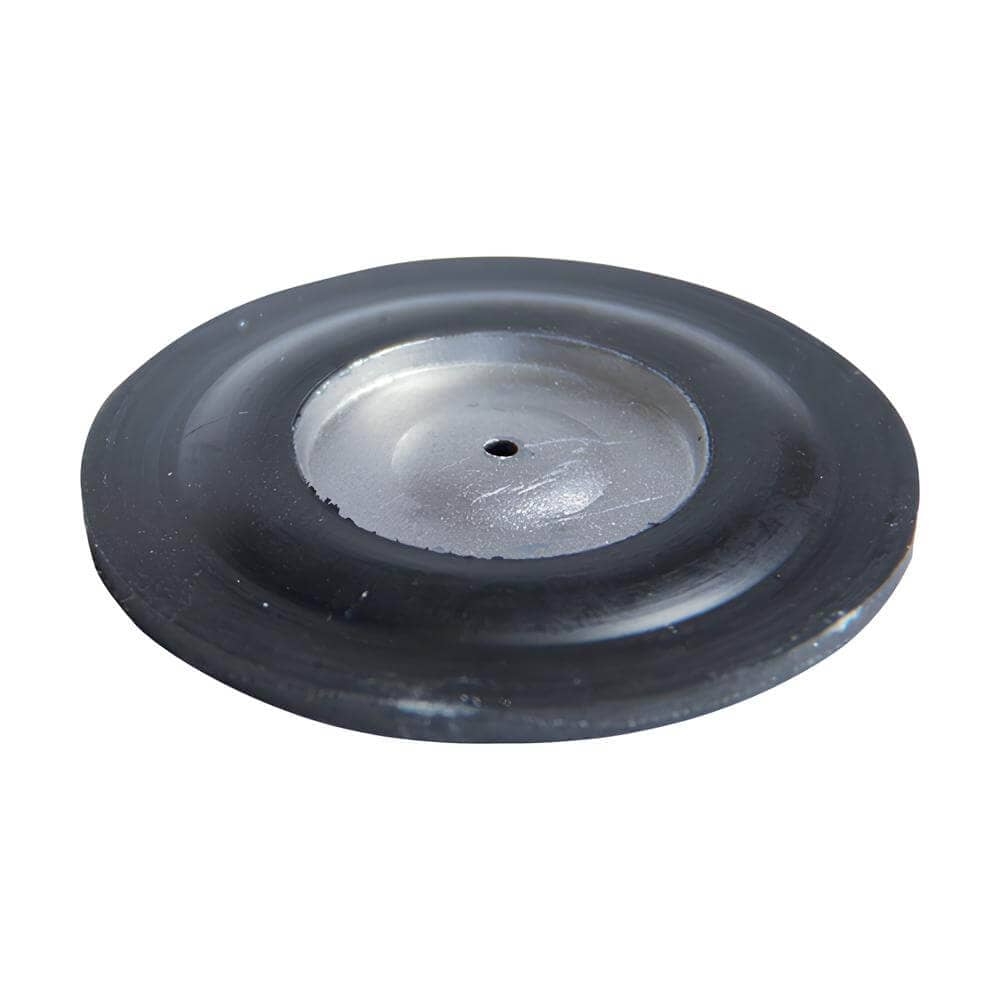

Membrána regulátora
Opotrebovanú membránu spoznáte podľa toho, že regulátor nedrží nastavený tlak.
Ďalšie rady úpravných jednotiek
Pre tlak do 18 bar je kovový rad B2, do prostredia s nebezpečenstvom výbuchu jednotky FUTURA s ATEX do 16 bar. Malé plastové jednotky sú rad I3 do 13 bar a miniatúrny rad P2 do 12 bar. Presné nastavenie tlaku zabezpečia precízne regulátory tlaku a všetky rady ukazuje prehľad úpravných jednotiek.
Ventilek radí
Náhradný diel namiesto novej jednotky. Keď praskne nádobka, zanesie sa vložka alebo dosluhuje membrána regulátora, nemusíte meniť celú jednotku. Ku každej veľkosti A2 je náhradný diel, ktorý vymeníte za pár minút.
- Je manometer súčasťou dodávky?
- Áno, pri regulátore tlaku, regulátore s filtrom aj úpravnej jednotke. V dodávke je aj upevňovací uholník.
- Aký tlak jednotky A2 znesú?
- Vstupný tlak najviac 10 bar pri pracovnej teplote +5 až +60 °C.
- V akom rozsahu sa tlak nastavuje?
- Regulátor, regulátor s filtrom aj úpravná jednotka nastavia výstupný tlak od 0,5 do 8,5 bar.
- Ako jemne filter čistí?
- Vložka zo spekaného bronzu má filtračnú schopnosť 5 µm. Na jemnejšiu filtráciu sú priemyselné filtre podľa ISO 8573.
- Ako sa vypúšťa kondenzát?
- Poloautomatickým odpúšťacím ventilom v dne nádobky filtra.
- Akú veľkosť vybrať?
- Podľa prietoku: sčítajte spotrebu vzduchu všetkého, čo pobeží súčasne, a vyberte prvok s vyšším prietokom. Prietoky platia pri tlaku 7 bar.
- Z čoho sú jednotky vyrobené?
- Telá sú z lakovaného hliníka, nádobky z polykarbonátu a filtračné vložky zo spekaného bronzu.
- Čím sa nádobka čistí?
- Len vodou so saponátom. Riedidlá a čistiace prostriedky s alkoholom polykarbonát poškodzujú.
- Sú k jednotkám náhradné diely?
- Áno. Ku každej veľkosti sú filtračné vložky, nádobky filtra aj olejovača a membrány regulátora, k veľkostiam 1/4" až 1/2" aj uholníky.
Vstupný tlak do 10 bar, pracovná teplota +5 až +60 °C, médium stlačený vzduch. Prietoky pri pracovnom tlaku 7 bar. Telá z lakovaného hliníka, nádobky z polykarbonátu.
