zpětný ventil v kompresorech: technická funkce a aplikace

TL;DR:

• Zpětný ventil chrání potrubí před zpětným tokem a poškozením kompresoru. Správná instalace a údržba prodlužují jeho životnost a zvyšují efektivitu systému. Volba typu ventilu závisí na průtoku, tlaku a médiu, přičemž nejvhodnější jsou kuželové ventil s vedeným kuželem.

Ve většině průmyslových kompresorových systémů stojí za poruchami a energetickými ztrátami jeden přehlížený prvek: zpětný ventil. zpětný ventil chrání potrubí, čerpadla a kompresory tím, že umožňuje průtok pouze jedním směrem a zabraňuje zpětnému toku. V praxi to znamená, že bez správně zvoleného a instalovaného zpětného ventilu riskujete poškození kompresoru, únik tlaku nebo vodní rám v potrubí. V tomto článku získáte přehled technického principu, srovnání konstrukčních typů, konkrétní aplikace v průmyslu a doporučení pro správnou instalaci a servis.

Obsah

• princip zpětného ventilu a jeho technická definice
• srovnání typů zpětných ventilů a klíčové parametry
• zpětný ventil v praxi: aplikace v kompresorech a vzduchotechnice
• nejčastější chyby, edge cases a správná instalace zpětného ventilu
• jak zpětný ventil rozhoduje o spolehlivosti kompresoru – zkušenost experta
• stlačený vzduch a kompresory: jak zajistit maximální bezpečnost a efektivitu
• často kladeně otázky

Klíčové Poznatky

princip zpětného ventilu a jeho technická definice

Zpětný ventil je jednosměrná průmyslová armatura. Jeho základní úloha je jednoduchá: propustit médium jedním směrem a při poklesu nebo obrácení tlaku okamžitě uzavřít průtok. To platí pro kapaliny, plyny i stlačený vzduch.

Mechanismus otevření a uzavření závisí na konstrukčním provedení. U pružinových ventilů překoná vstupní tlak odpor pružiny a ventil se otevře. U gravitačních typů drží klapku vlastní hmotnost. ventil otevírá při vstupním tlaku vyšším než výstupní, přičemž tlak pro otevření se typicky pohybuje mezi 0,5 a 1 bar. Po poklesu vstupního tlaku ventil uzavírá gravitace, pružina nebo protitlak z výstupní strany.

Klíčové technické parametry zpětných ventilů zahrnují:

• jmenovitý tlak (DN/NPS): od 1/8" do 1,5" a více
• pracovní tlak: standardně od 160 do 630 bar (průmyslové aplikace)
• materiál tělesa: uhlíková ocel, nerezová ocel, mosaz
• těsnění: pryž, NBR, FKM (viton), kovové sedlo
• teplota média: od -40 °C do +200 °C podle provedení
• typ připojení: závitové, přírubové, svěrné kroužky

Z hlediska konstrukce se nejčastěji setkáte se dvěma základními provedeními. kuželový ventil (s vedeným kuželem) nabízí přesné vedení uzavíracího prvku a nulovou nebo minimální tlakovouztrátu průřezu. klapkový ventil pracuje s výkyvnou klapkou, která je vhodná pro horizontální i vertikální montáž, ale při rychlém uzavření může způsobit vodní rám.

Pro srovnání s jinými bezpečnostními prvky je vhodné sledovat také funkce pojistných ventilů, protože v kompresorových systémech tyto prvky spolupracují.

tabulka: základní technické parametry zpětných ventilů

Profesionální tip: při výběru zpětného ventilu vždy specifikujte médium, pracovní tlak a teplotu. Pro agresivní média nebo vysoké teploty volte nerezové těleso s vitonovým těsněním.

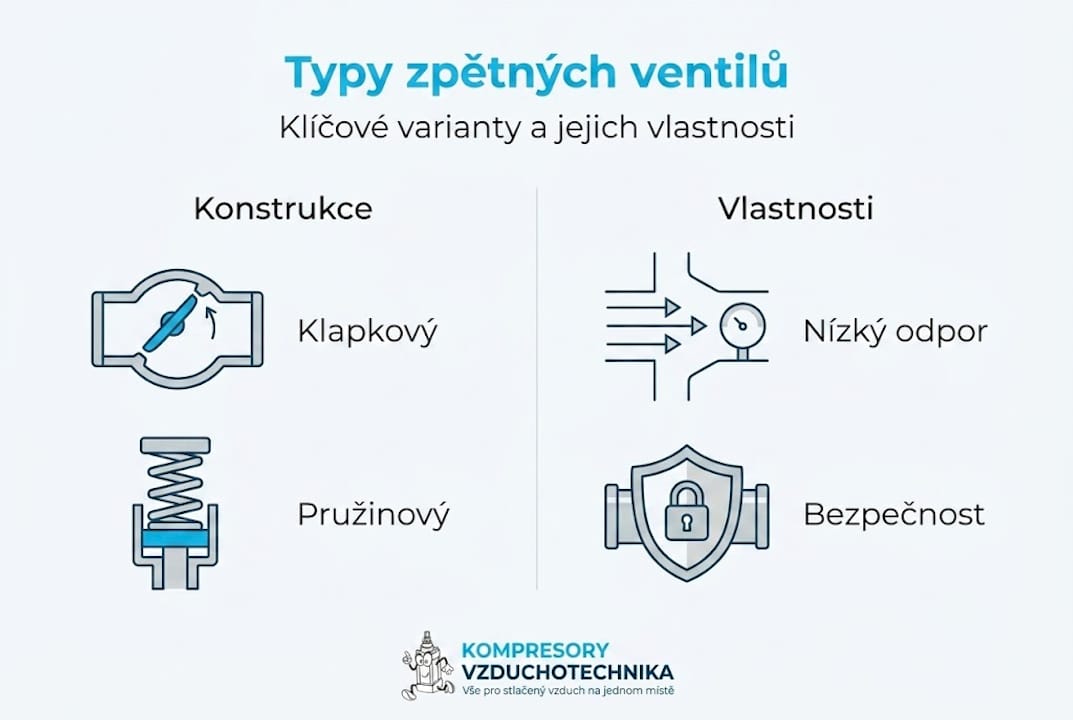

srovnání typů zpětných ventilů a klíčové parametry

Na trhu existuje několik konstrukčních variant zpětných ventilů. Pro průmyslové aplikace je výběr správného typu zásadní pro spolehlivost i energetickou účinnost systému.

klapkové ventily jsou nejrozšířenějším typem. klapka se otevírá průtokem média a uzavírá vlastní hmotností nebo pružinou. jsou vhodné pro velké průměry potrubí a nízké rychlosti průtoku. nevýhodou je riziko vodníhorázu při rychlém uzavření.

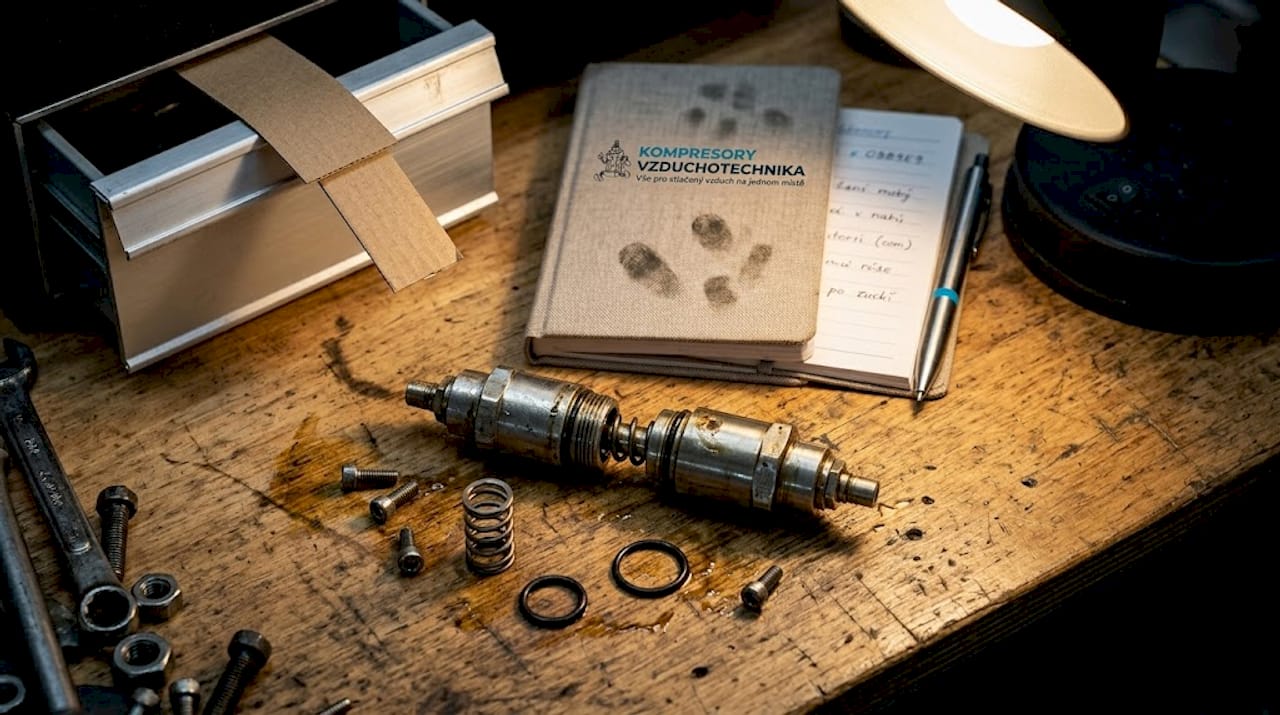

pružinové ventily obsahují uzavírací prvek tlačený pružinou do uzavřené polohy. otevírají se teprve po překonání odporu pružiny vstupním tlakem. jsou kompaktnější, vhodné pro vertikální i horizontální montáž a lépe odolávají vodnímurázu.

kuželové ventily s vedeným kuželem jsou technicky nejpřesnější. kuželové typy mají nulovou nebo minimální tlakovou ztrátou průřezu, což je klíčová výhoda při vysokých rychlostech průtoku. kužel je přesně veden v tělese ventilu, takže nedochází k vibracím ani laterálnímu pohybu.

technické parametry ventilů zahrnují tlaky od 160 do 630 bar, velikosti od 1/8" do 1,5", materiály z nerezové oceli a těsnění viton nebo kovové. To pokrývá naprostou většinu průmyslových aplikací v oblasti stlačeného vzduchu a hydrauliky.

klíčový poznatek: pro vysoké rychlosti průtoku vždy preferujte ventil s vedeným kuželem. minimalizujete turbulence, snížíte hluk a prodloužíte životnost celého systému.

srovnávací tabulka typů zpětných ventilů

Postup výběru zpětného ventilu pro průmyslový systém:

1. stanovte pracovní tlak a průtok média
2. určete médium (vzduch, olej, voda, agresivní kapaliny)
3. zvolte materiál tělesa a těsnění podle teploty a chemické odolnosti
4. rozhodněte o orientaci montáže (horizontální, vertikální)
5. porovnejte tlaková diference a rychlost uzavření

Podrobný přehled dostupných typů najdete v sekci zpětné ventily příslušenství ke kompresoru. Pro výpočet úspory energie s kompresorem je výběr správného ventilu jedním ze základních kroků.

zpětný ventil v praxi: aplikace v kompresorech a vzduchotechnice

Zpětné ventily jsou v kompresorových systémech přítomny na několika klíčových místech. každé z nich má specifické požadavky na typ, materiál a parametry ventilu.

typické aplikace zpětných ventilů v průmyslu:

• ochrana sacího a výtlačného potrubí kompresoru
• prevence zpětného toku stlačeného vzduchu do kompresoru při odstavení
• ochrana čerpadel v hydraulických okruzích
• oddělení větví v rozvodech stlačeného vzduchu
• systémy zpětného zisku tepla u šroubových kompresorů
• ochrana vzdušníků před zpětným tlakem

ochrana proti zpětnému tlaku v sacích a výtlačných potrubích je jednou z nejdůležitějších funkcí zpětného ventilu v průmyslových systémech stlačeného vzduchu a hydraulice. bez tohoto prvku by při odstavení kompresoru docházelo ke zpětnému toku média, který může poškodit šroubové nebo pístové soustrojí.

V systémech s tepelným ziskem u šroubových kompresorů dosahuje účinnost až 95 % využití přivedené elektrické energie. zpětný ventil zde zajišťuje, že ohřátý olej nebo vzduch proudí správným směrem do výměníku tepla a nevrací se zpět do kompresoru.

Pro maximální efektivitu platí empirický benchmark: maximální rychlost průtoku vzduchu přes zpětný ventil by neměla překročit 7 m/s, jinak dochází k turbulencím a zvýšeným tlakovým ztrátám. při dimenzování ventilu pro konkrétní systém vždy počítejte s rezervou průtočného průřezu.

Přehled spolehlivosti a efektivity dvoustupňového kompresoru ukazuje, jak zásadní roli hrají zpětné ventily mezi stupni komprese. nesprávná funkce ventilu mezi prvním a druhým stupněm způsobuje přehřívání a pokles výkonu.

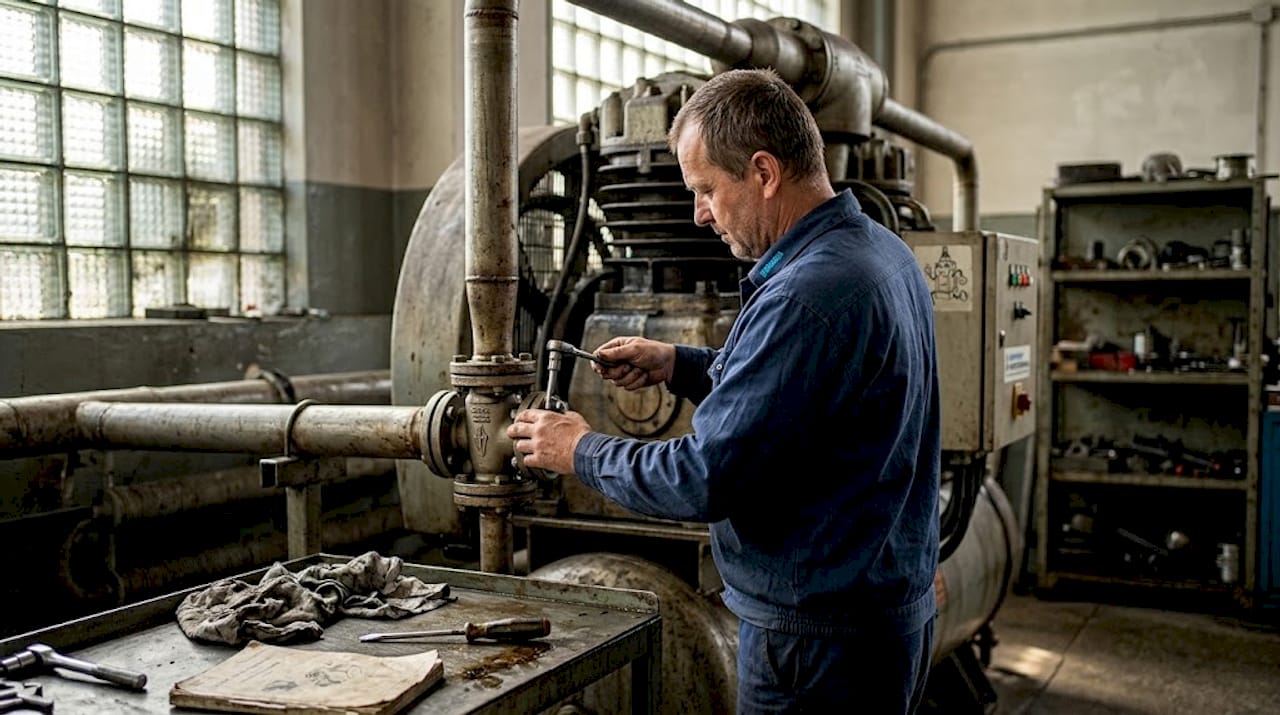

Profesionální tip: při každém servisu kompresoru kontrolujte stav zpětného ventilu. zaměřte se na těsnost sedla, funkci pružiny a případné usazeniny. zanedbaný ventil způsobuje energetické úniky, které se projeví na spotřebě ještě před tím, než dojde k mechanické poruše. přehled nejčastějších chyb kompresorů potvrzuje, že zpětný ventil figuruje mezi prvními třemi příčinami poruch.

nejčastější chyby, edge cases a správná instalace zpětného ventilu

I správně zvolený zpětný ventil může selhat, pokud je špatně instalován nebo zanedbán při servisu. z praxe vyplývá několik opakujících se chyb, které výrobci ve svých katalozích často nezmiňují.

vodní rám, úniky těsnění a nesprávná instalace jsou nejčastějšími provozními problémy zpětných ventilů. vodní rám vzniká při rychlém uzavření klapkového ventilu v systémech s vysokou rychlostí průtoku. tlaková vlna může poškodit potrubí, příruby i samotný ventil.

nejčastější chyby při instalaci a provozu:

• otočení ventilu v opačném směru průtoku (nejčastější chyba při montáži)
• zanechání nečistot v potrubí před ventilem (způsobuje zadření sedla)
• použití ventilu s nevhodným těsněním pro dané médium
• montáž klapkového ventilu ve vertikální poloze bez kontroly orientace
• ignorování doporučeného momentu utažení závitového připojení

edge cases, na které výrobci upozorňují jen zřídka:

• při provozu v prostředí s vysokou vlhkostí dochází ke korozi pružiny u standardních ocelových provedení. řešení: nerezová pružina nebo vitonové těsnění
• při přerušovaném provozu kompresoru (časté spouštění a odstavení) se zrychluje únava pružiny. doporučená frekvence kontroly: každých 500 provozních hodin
• v systémech s olejem a vzduchem zároveň (mazané kompresory) dochází k bobtnání gumových těsnění. vždy specifikujte médium při objednávce

zásada z praxe: před montáží zpětného ventilu vždy proplachte potrubí čistým médiem. nečistoty v potrubí jsou nejčastější příčinou předčasného selhání ventilu v prvních hodinách provozu.

Postup správné instalace zpětného ventilu:

1. zkontrolujte označení směru průtoku na tělese ventilu (šipka nebo nápis “IN/OUT”)
2. propláchněte potrubí před montáží
3. utáhněte závitové připojení na doporučený moment (viz dokumentace výrobce)
4. po prvním spuštění zkontrolujte těsnost všech spojů
5. zaznamenejte datum instalace a naplánujte první servisní kontrolu

Dodržování bezpečnostních pravidel pro kompresor zahrnuje i pravidelnou kontrolu zpětných ventilů jako součást preventivní údržby.

jak zpětný ventil rozhoduje o spolehlivosti kompresoru – zkušenost experta

V průmyslové praxi se opakuje jeden vzorec: zpětný ventil je prvek, který si nikdo nevšimne, dokud nezpůsobí problém. odborníci na vzduchotechniku a kompresory vědí, že podceňování specifikace a údržby zpětného ventilu vede ke zbytečným energetickým ztrátám, neplánovaným odstávkám a v krajním případě k poškození kompresoru.

konvenční přístup v mnoha provozech je prostý: ventil se vymění, až když přestane fungovat. to je chyba. správně zvolený a pravidelně kontrolovaný zpětný ventil prodlužuje životnost celého systému a udržuje energetickou účinnost na projektované úrovni. při každé modernizaci nebo rozšíření systému stlačeného vzduchu je nutné znovu prověřit specifikaci zpětných ventilů. průtok, tlak i médium se mohou změnit, a starý ventil pak pracuje mimo optimální rozsah.

Pro maximální efektivitu elektrokompresoru je správná funkce zpětného ventilu jedním z klíčových předpokladů. minimum ztrát a maximální účinnost nejsou výsledkem náhody, ale důsledkem správné specifikace, instalace a pravidelného servisu každého prvku v systému, zpětný ventil nevyjímaje.

stlačený vzduch a kompresory: jak zajistit maximální bezpečnost a efektivitu

Po technickém rozboru zpětných ventilů je přirozený další krok: zajistit, aby celý systém stlačeného vzduchu fungoval spolehlivě a bezpečně. na kompresory-vzduchotechnika.cz najdete specializovaný sortiment zpětných ventilů a příslušenství pro průmyslové kompresory.

Nabízíme odbornou konzultaci při výběru správného typu ventilu, dimenzování pro konkrétní aplikaci i poradenství při instalaci. v kategorii zpětné ventily sortiment jsou dostupné typy pro tlaky od 160 do 630 bar, různé materiály a těsnění. pro kompletní řešení kompresorového systému si prohlédněte také kompresory mark, které splňují náročné průmyslové požadavky na výkon, spolehlivost a energetickou účinnost.

často kladeně otázky

jak poznám, že zpětný ventil funguje správně?

Správně fungující zpětný ventil nepropouští zpětný tok a udržuje systém bez úniků. pravidelná kontrola průtoku a těsnění je základ. úniky z těsnění se nejčastěji projeví poklesem tlaku v systému nebo viditelným únikem média v okolí ventilu.

jaký typ zpětného ventilu je vhodný pro vysoký průtok?

Pro vysoké rychlosti průtoku se doporučuje ventil s vedeným kuželem. kuželové typy neomezují průřez a minimalizují turbulence, což je klíčové pro systémy s průtokem nad 5 m/s.

jaké jsou nejčastější chyby při instalaci zpětného ventilu?

Nejčastější chyby zahrnují otočení směru toku, zanesení ventilu nečistotami a nerespektování technických parametrů. nesprávná instalace v opačném směru je příčinou okamžitého selhání a poškození navazujících komponent.

jak zpětný ventil ovlivňuje účinnost systému stlačeného vzduchu?

Kvalitní ventil minimalizuje tlakové úniky a zvyšuje energetickou účinnost. v systémech s tepelným ziskem u kompresorů dosahuje účinnost až 95 %, přičemž maximální průtok bez turbulencí je 7 m/s.
