Výhody rychlospojek: co technik potřebuje vědět

Rychlospojky zkracují dobu připojení na sekundy, eliminují potřebu nářadí a automaticky uzavírají vedení při odpojení, čímž snižují úniky média na minimum. Pro pneumatické i hydraulické systémy platí totéž: tam, kde se hadice nebo moduly připojují a odpojují opakovaně, rychlospojky přímo snižují prostoje a chyby obsluhy. Normy ISO 7241-1 (profily A a B) a ISO 16028 (flat-face) definují rozměry vsuvek a pracovní tlaky, takže kompatibilita mezi výrobci je ověřitelná ještě před nákupem. Kompresory-vzduchotechnika nabízí technické listy a poradenství pro výběr správné řady.

Kdy rychlospojky nasadit:

• Pneumatika: výměna nářadí na kompresorových rozvodech, automatizované výrobní linky, servisní dílny.
• Hydraulika: výměnné moduly na mobilních strojích, zemědělská technika, vysokotlaké systémy s citlivým médiem.
• Práce s plyny: speciální provedení s pojistkami proti zpětnému šlehnutí.

Profesionální tip: Začněte výběr od provozního tlaku a profilu vsuvky podle ISO. Teprve poté řešte materiál těsnění a průtok. Tím se výrazně zúží počet kompatibilních řad a vyhnete se chybné objednávce.

Klíčové poznatky

Správně zvolená rychlospojka podle ISO profilu, pracovního tlaku a materiálu těsnění zkracuje servisní zásahy, snižuje úniky média a prodlužuje životnost celého hydraulického nebo pneumatického systému.

Obsah

• Jaké typy rychlospojek existují pro pneumatiku a hydrauliku?
• Jak rychlospojky šetří čas, peníze a snižují rizika?
• Jak bezpečně instalovat a provozovat rychlospojky?
• Jak vybrat správnou rychlospojku krok za krokem?
• Jak udržovat rychlospojky a poznat opotřebení?
• Jaké jsou hlavní rozdíly mezi pneumatickými a hydraulickými rychlospojkami?
• Kde se rychlospojky používají v průmyslu a servisních dílnách?
• Kde najít technické listy a příklady produktů pro rychlospojky?
• Časté dotazy

Jaké typy rychlospojek existují pro pneumatiku a hydrauliku?

Rychlospojky se dělí do dvou hlavních kategorií podle média a pracovního tlaku. Každá kategorie má několik konstrukčních variant s odlišnými vlastnostmi.

Pneumatické rychlospojky

Nejrozšířenějším typem jsou push-in spojky pro trubičky z polyuretanu nebo nylonu, kde stačí zatlačit trubičku do tělesa a pojistný kroužek ji zachytí. Pro hadice s větším průměrem se používají bajonetové nebo kuličkové rychlospojky, kde uzamčení zajišťují ocelové kuličky v drážce vsuvky. Standardní provedení má jeden uzavírací ventil (na zásuvce), bezodkapové provedení uzavírá obě strany současně a zabraňuje úniku média při odpojení.

Hydraulické rychlospojky

V hydraulice dominují kuličkové spojky podle ISO 7241-1 (profily A a B) pro tlaky běžně do 350 bar. Flat-face spojky podle ISO 16028 mají ploché čelní plochy bez vnitřního ventilu, díky čemuž minimalizují inkluzi vzduchu a kontaminaci systému. Jsou doporučeny pro vysokotlaké a citlivé aplikace, kde kavitace nebo znečištění způsobují předčasné opotřebení prvků. Šroubovací spojky se používají tam, kde je prioritou pevnost spoje při vibracích, a vysokotlaké provedení zvládá tlaky nad 400 bar pro speciální hydraulické aplikace.

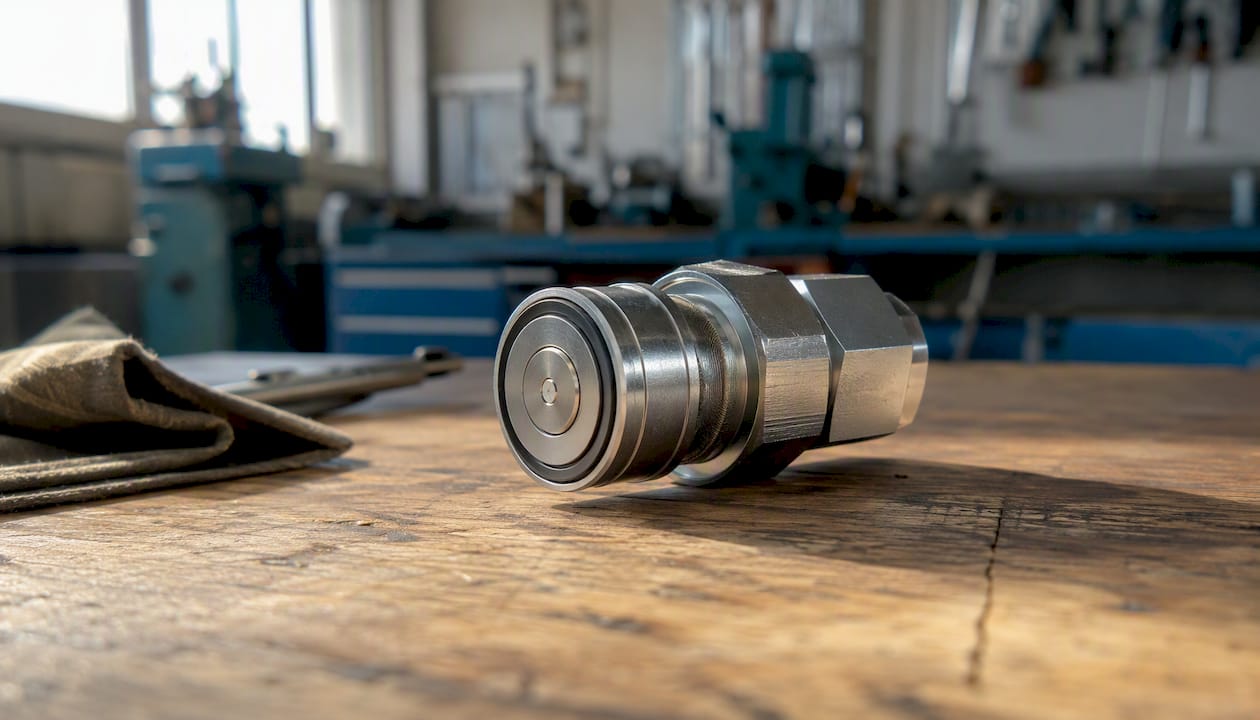

Profesionální tip: Flat-face spojky podle ISO 16028 vyžadují absolutně čisté čelní plochy. Jediná nečistota na ploše způsobí netěsnost nebo poškrábání těsnění. Před každým spojením plochy otřete a použijte ochranná víčka při přepravě.

Jak rychlospojky šetří čas, peníze a snižují rizika?

Hlavní výhody rychlospojek jsou měřitelné v provozních nákladech a dostupnosti zařízení. Beznástrojové připojení zkracuje dobu výměny nářadí nebo modulu z minut na sekundy, což se projeví zejména při opakovaných servisních zásazích na výrobní lince nebo v servisní dílně.

Automatické uzavírací ventily zabraňují úniku média při každém odpojení. V hydraulice to znamená méně ztrát oleje, nižší riziko znečištění okolí a delší životnost hydraulických prvků. Bezodkapová provedení jdou ještě dál: uzavírají obě strany spoje současně, takže do systému nevstoupí vzduch ani nečistoty. Snížení inkluze vzduchu přímo prodlužuje životnost čerpadel a ventilů a snižuje riziko kavitace.

Samouzamykací mechanismy a vizuální indikátory polohy snižují lidskou chybu. Obsluha nemusí kontrolovat, zda je spoj zajištěn, protože mechanismus to udělá automaticky. Konzistence spojení je pak stejná bez ohledu na to, kdo montáž provádí.

Z hlediska materiálů: nerezová ocel odolává korozi v mokrém prostředí, mosaz je standardem pro pneumatiku a termoplastová tělesa snižují hmotnost u mobilních aplikací. Delší životnost materiálu znamená méně výměn celé spojky a nižší celkové náklady na údržbu.

Profesionální tip: Bezodkapové nebo flat-face provedení volte vždy, když systém obsahuje citlivé hydraulické médium (biologicky odbouratelné oleje, potravinářské mazivo) nebo když je kontaminace systému nepřijatelná. U standardní pneumatiky na dílně standardní kuličková spojka postačí.

Jak bezpečně instalovat a provozovat rychlospojky?

Bezpečnost při práci s rychlospojkami závisí na dodržení několika konkrétních kroků. Podcenění přípravy před spojením je nejčastější příčinou úrazů i poškození zařízení.

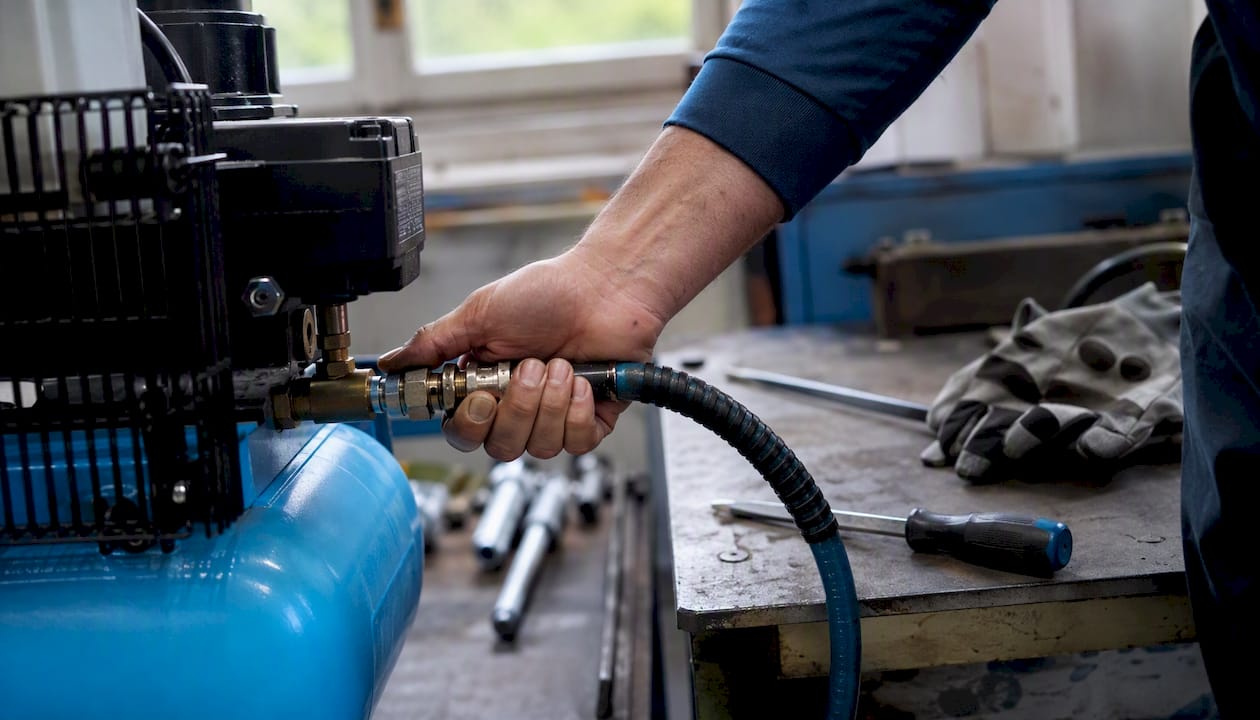

Před spojením:

1. Zkontrolujte kompatibilitu pracovních tlaků obou stran spoje. Nikdy nespojujte komponenty s odlišnými maximálními tlaky bez znalosti slabšího článku.
2. Ověřte, že profil vsuvky odpovídá profilu zásuvky (ISO 7241-1 A/B, ISO 16028 nebo jiný standard).
3. Očistěte čelní plochy od nečistot, oleje a vlhkosti.
4. Snižte zbytkový tlak v systému před připojením. Použijte eliminátor statického tlaku nebo pomalu otevřete odvzdušňovací ventil.
5. Nasaďte ochranná víčka na nepoužívané přípojky.

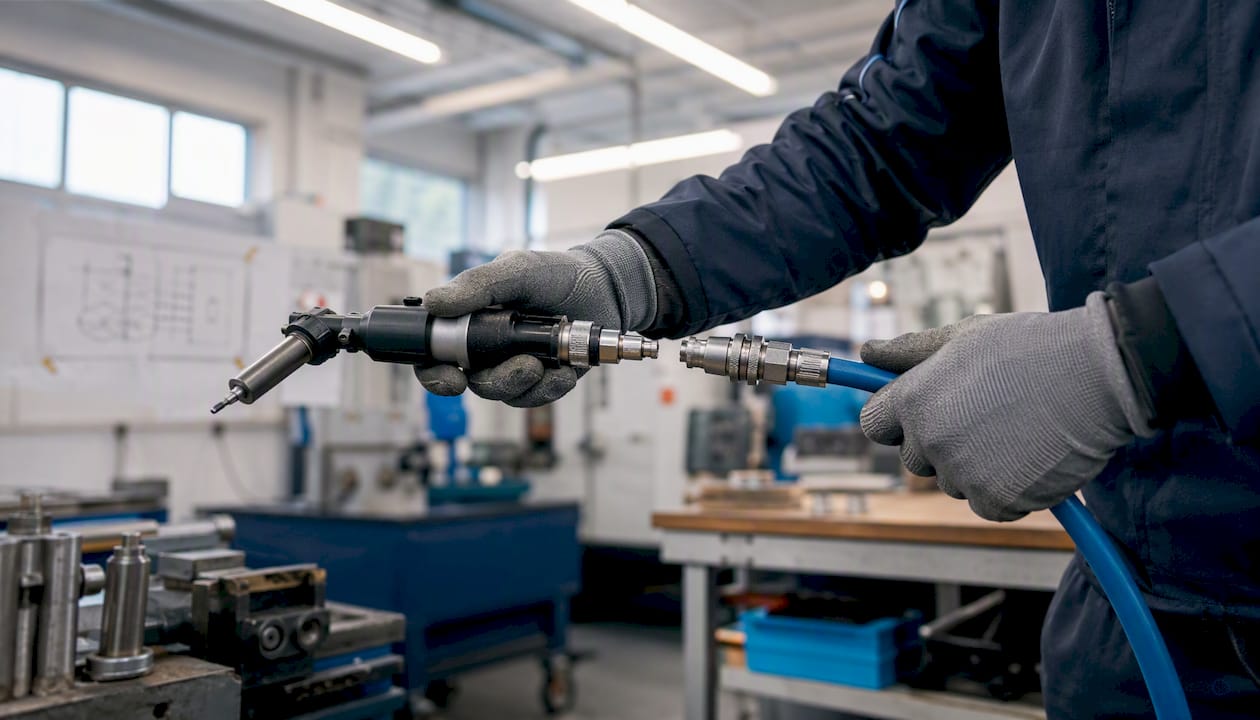

Při odpojení:

1. Nejprve uvolněte tlak v systému na provozní minimum nebo na nulu.
2. Odpojte spojku plynulým pohybem podle konstrukčního principu (push-pull, otočení prstence).
3. Okamžitě nasaďte ochranná víčka na obě strany.
4. Zkontrolujte, zda uzavírací ventily správně uzavřely průtok.

Osobní ochrana:

• Ochranné brýle při práci s tlakovými systémy jsou povinné.
• Při práci s hořlavými plyny používejte rychlospojky s pojistkami proti zpětnému šlehnutí a dodržujte předpisy pro práci v prostředí s nebezpečím výbuchu.
• Rukavice chrání při manipulaci s horkými nebo chemicky agresivními médii.

Nejčastější chybou je spojování pod tlakem bez předchozího odvzdušnění. Výsledkem bývá nekontrolované vystřelení hadice nebo poškození těsnění při prvním spojení.

Jak vybrat správnou rychlospojku krok za krokem?

Výběr správné rychlospojky se zúží na šest kritérií v tomto pořadí:

1. Pracovní tlak a bezpečnostní faktor. Maximální provozní tlak systému musí být nižší než jmenovitý tlak spojky. Počítejte s tlakovými špičkami při pracovním cyklu kompresoru.
2. Profil vsuvky a kompatibilita. ISO 7241-1 A nebo B, ISO 16028, nebo výrobcem specifický profil. Různé profily nejsou vzájemně zaměnitelné.
3. Průtok a tlaková ztráta (Cv). Příliš malá jmenovitá světlost způsobuje tlakovou ztrátu a snižuje výkon nářadí nebo aktuátoru.
4. Médium a chemická odolnost těsnění. NBR pro minerální oleje a vzduch, Viton pro agresivní kapaliny a vyšší teploty, EPDM pro vodu a páru.
5. Provozní teplota. Standardní těsnění NBR funguje přibližně od -20 °C do +100 °C. Extrémní teploty vyžadují speciální materiály.
6. Cyklické zatížení a odolnost korozi. Vysoký počet cyklů za směnu vyžaduje odolnější materiál tělesa a kvalitnější povrchovou úpravu.

Kontrolní otázky pro rychlou selekci:

• Lze spojovat jednou rukou? (Nutné pro mobilní stroje a práci v rukavicích.)
• Je potřeba bezodkapové provedení? (Citlivé médium, potravinářský provoz, hydraulika s biologickými oleji.)
• Jaký profil vsuvky má stávající systém?
• Jaké těsnění vyžaduje médium?
• Jsou v systému vibrace nebo dynamické zatížení? (Zvažte šroubovací nebo pojistné provedení.)

Rozšíření stávající pneumatické výbavy je jednodušší, pokud od začátku volíte spojky ze standardizovaných řad s dostupnými náhradními těsněními.

Jak udržovat rychlospojky a poznat opotřebení?

Pravidelná kontrola rychlospojek předchází neplánovaným prostojům. Doporučené kontrolní body:

• Vizuální kontrola těsnění: praskliny, deformace nebo tvrdnutí O-kroužků signalizují nutnost výměny. Guma, která ztratila pružnost, netěsní spolehlivě ani při nízkém tlaku.
• Test těsnosti: po spojení naneste mýdlový roztok nebo použijte detektor úniku. Bubliny nebo pokles tlaku indikují netěsnost.
• Kontrola pojistných prstenců a kuliček: opotřebené kuličky nebo deformovaný pojistný prsten způsobují samovolné odpojení pod tlakem.
• Čistota čelních ploch: nečistoty na plochách flat-face spojek způsobují škrábance na těsnění a trvalou netěsnost.
• Koroze tělesa: povrchová koroze je kosmetická, koroze v závitové části nebo na čelní ploše je funkční problém.

Nejčastější poruchou jsou opotřebené O-kroužky. Výměna je jednoduchá: odtlakujte systém, demontujte spojku, vyměňte O-kroužek za identický díl (stejný materiál, stejný průměr drátu a vnitřní průměr) a před montáží O-kroužek lehce namažte kompatibilním mazivem.

Profesionální tip: Udržujte sklad náhradních O-kroužků pro každý typ spojky v provozu. Prostoj způsobený čekáním na těsnění v hodnotě několika korun je zbytečný. Při objednávce nové spojky si vždy objednejte i sadu náhradních těsnění.

Při servisu používejte záslepky na obou stranách odpojené spojky. Zabraňují vniknutí nečistot do systému a zkracují dobu čištění před opětovným spojením.

Jaké jsou hlavní rozdíly mezi pneumatickými a hydraulickými rychlospojkami?

Volba mezi pneumatickou a hydraulickou rychlospojkou není jen otázka média. Liší se pracovní tlaky, průtoky, požadavky na těsnost a riziko kontaminace.

Pneumatické spojky tolerují určité množství vlhkosti a nečistot v médiu lépe než hydraulické. Hydraulické flat-face spojky podle ISO 16028 jsou konstrukčně nejnáročnější: ploché čelo bez vnitřního ventilu minimalizuje inkluzi vzduchu a prodlužuje životnost hydraulických prvků, ale vyžaduje absolutní čistotu při každém spojení.

Kdy zvolit jaký typ:

• Flat-face ISO 16028: vysokotlaká hydraulika, citlivá média, mobilní stroje s výměnnými pracovními nástroji.
• ISO 7241-1 A/B: standardní hydraulické aplikace, kde je prioritou kompatibilita a dostupnost náhradních dílů.
• Push-pull pneumatické: servisní dílny, výrobní linky, rozvody stlačeného vzduchu do 16 bar.

Kde se rychlospojky používají v průmyslu a servisních dílnách?

Rychlospojky v průmyslu pokrývají velmi různorodé aplikace. Každá má specifické požadavky na provedení.

Výrobní linky a automatizace: Rychlá výměna pneumatického nářadí nebo aktuátorů při přestavbě linky. Klíčová vlastnost je konzistence spoje a možnost výměny jednou rukou bez přerušení výroby. Integrace do pneumatické automatizace vyžaduje standardizované profily a spolehlivé uzamčení.

Servisní dílny: Připojení pneumatického nářadí (utahováky, brusky, pistole) ke kompresorovému rozvodu. Standardní kuličkové spojky s NBR těsněním jsou dostačující. Důraz na ergonomii a možnost výměny nářadí jednou rukou.

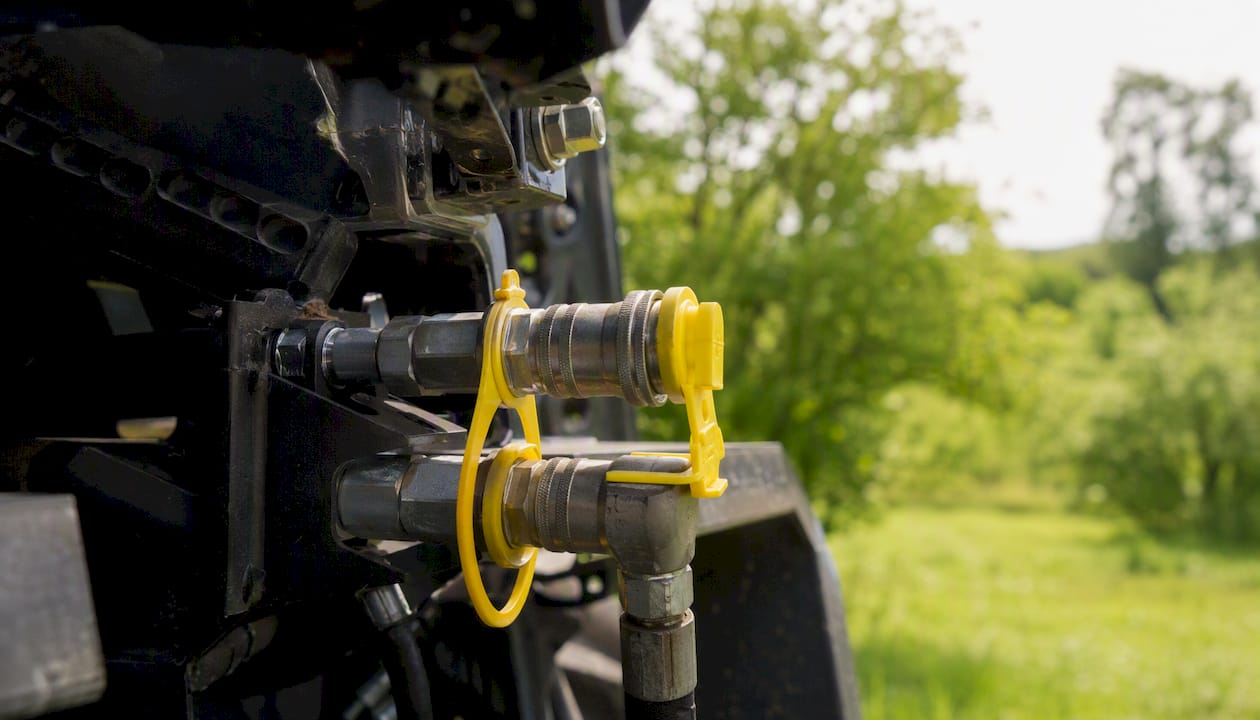

Mobilní stroje a zemědělská technika: Výměna hydraulických pracovních nástrojů (lopaty, frézy, lžíce) přímo na stroji. Prioritou jsou pojistky proti náhodnému odpojení a mechanismy havárijního rozpojení při natažení hadice. Push-pull nebo automatické odpojení při přetížení chrání obsluhu i stroj.

Práce s hořlavými plyny: Speciální provedení s pojistkami proti zpětnému šlehnutí a antistatickými materiály. Tyto spojky musí splňovat příslušné bezpečnostní normy pro prostředí s nebezpečím výbuchu. Standardní pneumatické nebo hydraulické spojky pro tuto aplikaci nejsou vhodné.

Laboratorní a potravinářské aplikace: Bezodkapové provedení z nerezové oceli s EPDM těsněním pro média, kde kontaminace olejem nebo nečistotami je nepřijatelná.

Profesionální tip: Pro mobilní stroje a zemědělskou techniku vždy zvažte push-pull mechanismus nebo automatické havárijní odpojení při natažení hadice. Tato funkce chrání hydraulický okruh před poškozením při neúmyslném přetažení hadice.

Kde najít technické listy a příklady produktů pro rychlospojky?

Technické listy jsou základním nástrojem pro ověření parametrů před nákupem. Na webu Kompresory-vzduchotechnika jsou dostupné datasheety pro konkrétní produktové řady, například Rychlospojky ES DN7,2 Lüdecke, kde lze ověřit jmenovitý průměr (DN7,2), maximální pracovní tlak, průtokový koeficient Cv, materiál tělesa a typ těsnění.

Co číst v datasheetu jako první:

• Maximální pracovní tlak (bar): musí převyšovat provozní tlak systému včetně špiček.
• Jmenovitý průměr / průtok (Cv nebo Qn): určuje, zda spojka neomezí průtok média.
• Materiál těsnění: NBR, Viton nebo EPDM podle média a teploty.
• Profil vsuvky: ISO označení nebo výrobcem specifický profil pro ověření kompatibility.
• Rozsah provozních teplot: kritické pro venkovní nebo vysokoteplotní aplikace.

Normy ISO 7241-1 a ISO 16028 jsou veřejně dostupné přes národní normalizační orgány. Výrobci jako Lüdecke publikují rozměrové výkresy a CAD soubory na svých webech, které jsou užitečné při návrhu rozvodů.

Při výběru rychlospojky vždy ověřte tři parametry přímo v datasheetu: maximální pracovní tlak, profil vsuvky podle ISO a materiál těsnění. Tyto tři hodnoty rozhodují o kompatibilitě a bezpečnosti spoje. Vše ostatní je sekundární.

Pro technické dotazy, žádosti o katalogy nebo rozměrové výkresy kontaktujte technickou podporu Kompresory-vzduchotechnika přímo přes web.

Pohled odborného prodejce a servisního technika

Výběr rychlospojky se v praxi nejčastěji pokazí na jednom místě: technik vybere spojku podle průměru hadice, ale zapomene ověřit profil vsuvky a maximální tlak. Výsledkem je buď nekompatibilní pár, nebo spojka, která vydrží jen do první tlakové špičky. Prioritizujte tlak a profil, těsnění řešte až poté.

Bezodkapové provedení stojí více, ale v citlivých aplikacích se tato investice vrátí na první servisní zásah, kdy systém zůstane čistý. Pro standardní pneumatiku na dílně je standardní kuličková spojka plně dostačující a zbytečně neprodražuje provoz.

Rychlospojky a příslušenství pro pneumatiku na jednom místě

Kompresory-vzduchotechnika nabízí přímý přístup k technickým produktům pro rozvody stlačeného vzduchu: od trubek pro rozvody stlačeného vzduchu přes jednotky úpravy vzduchu až po pneumatické nářadí. Technická podpora pomůže s výběrem správné rychlospojky podle provozních parametrů, zajistí datasheet konkrétní řady a poradí s kompatibilitou těsnění.

Pro objednávku nebo technický dotaz navštivte web Kompresory-vzduchotechnika nebo kontaktujte technickou podporu přímo. Dostupné jsou katalogy, rozměrové výkresy a poradenství pro návrh rozvodů na míru.

Časté dotazy

Co jsou hlavní výhody rychlospojek oproti pevným spojením?

Rychlospojky umožňují beznástrojové připojení a odpojení během sekund, automaticky uzavírají vedení při odpojení a snižují úniky média. Pevná spojení jsou vhodná pro trvalé instalace, rychlospojky tam, kde se hadice nebo moduly vyměňují opakovaně.

Jaký je rozdíl mezi ISO 7241-1 a ISO 16028?

ISO 7241-1 definuje kuličkové hydraulické rychlospojky s vnitřním ventilem (profily A a B), ISO 16028 popisuje flat-face provedení bez vnitřního ventilu s plochými čelními plochami. Flat-face minimalizuje inkluzi vzduchu a kontaminaci, proto je vhodná pro citlivé a vysokotlaké hydraulické aplikace.

Jak poznám, že je těsnění rychlospojky opotřebené?

Viditelné praskliny, deformace nebo tvrdnutí O-kroužku jsou jasné signály. Funkčním testem je nanesení mýdlového roztoku na spoj pod tlakem: bubliny nebo pokles tlaku indikují netěsnost a nutnost výměny těsnění.

Lze pneumatické a hydraulické rychlospojky zaměnit?

Ne. Liší se pracovními tlaky, profily vsuvek, materiály těsnění a konstrukčním provedením. Záměna může způsobit netěsnost, poškození systému nebo úraz. Vždy ověřte ISO profil a maximální tlak v datasheetu.

Kde sehnat technické listy pro rychlospojky v češtině?

Technické listy pro konkrétní produktové řady jsou dostupné na webu Kompresory-vzduchotechnika, přímo u výrobce (např. Lüdecke) nebo přes technickou podporu. Normy ISO jsou dostupné přes Úřad pro technickou normalizaci, metrologii a státní zkušebnictví (ÚNMZ).
