Ölfreier Kompressor ABAC Tech - ATF-4-BTX Leistung 4 kW, Liefermenge 396 l/min bei 10 bar, Ansaugung 918 l/min, auf dem Grundrahmen, Spannung 400/50 V/Hz, 103 dB Lwa / 83 dB in 4 m
Artikelnummer: ATF-4-BTX
Produktdetailbeschreibung
ABAC Tech ATF · ölfrei · Stern-DreieckDas Doppelte an Luft. ATF-4-BTX liefert 396 l/min bei 10 bar — gegenüber 2,2 kW ist das mehr als das Doppelte, und die Maschine wiegt nur sieben Kilogramm mehr und passt ins gleiche Einbaumaß. Der Buchstabe X im Code steht für den Anlauf über Stern-Dreieck: Der Motor läuft in zwei Schritten hoch, die Stromspitze beim Start ist also deutlich niedriger.
Warum gerade vier Kilowatt
Das Vier-Kilowatt-Aggregat ist der Wendepunkt der Reihe: Es saugt 918 l/min an und schickt 396 l/min bei vollem Betriebsdruck ins Netz. Das reicht schon für mehrere Arbeitsplätze zugleich oder für eine Anlage mit dauerhafter Entnahme — und da der Motor in Betriebsart S1 läuft, ist keine Abkühlpause einzuplanen.
Die Maschine wird nur auf dem Grundrahmen geliefert, also fertig zum Aufstellen und Verankern. Das Einbaumaß entspricht den kleineren Maschinen der Reihe, das Gewicht beträgt 80 kg.
Ausstattung und Details
Was ATF-4-BTX ab Werk kann
- ölfreies einstufiges Aggregat mit zwei Zylindern in V-Form, 1 500 U/min
- Motor 4 kW in Betriebsart S1, also 100% Einschaltdauer ohne Pausen zum Abkühlen
- Direktantrieb ohne Riemen — das Aggregat sitzt direkt auf dem Motor

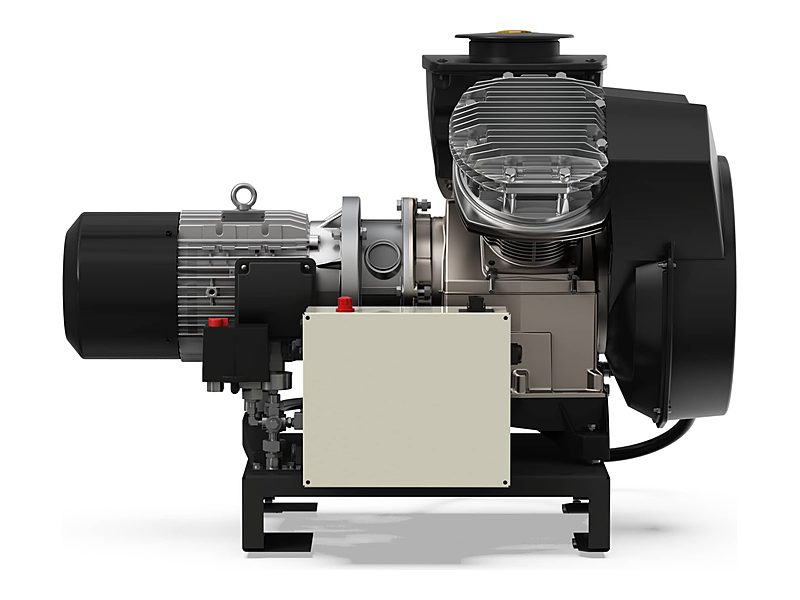

- auf einem Stahlgrundrahmen mit Schaltkasten montiert; die Maschine lässt sich im Boden verankern oder auf Schwingungsdämpfer stellen
- Elektromotor 400/50 V/Hz, dreiphasiger Anschluss, Stern-Dreieck-Anlauf
- Ansaugung 918 l/min, Liefermenge 396 l/min bei einem Betriebsdruck von 10 bar
- vernickelte Aluminiumzylinder mit massiver Verrippung, teflonbeschichtete Kolben, Edelstahlventile
- Kurbelwellenlager ab Werk auf die gesamte Lebensdauer mit Schmiermittel gefüllt
- ohne Druckbehälter — die Luft geht ins Leitungsnetz oder in einen separaten Behälter
- Gewicht 80 kg, Abmessungen 686 × 575 × 671 mm; Geräusch 103 dB Lwa, in 4 m 83 dB
- Garantie 2 Jahre
Details der Maschine
Wohin, wenn ATF-4-BTX nicht passt
Die halbe Liefermenge hat ATF-2,2-BT, die Hälfte mehr gibt ATF-5,5-BTX. Die ganze Übersicht steht in der Übersicht der ganzen Kategorie, die Maschinen gleich auf dem Behälter in der Ausführung auf dem Behälter.
Die Liefermenge ist die Luftmenge, die die Maschine bei einem Betriebsdruck von 10 bar abgibt; die Ansaugung ist das Volumen, das das Aggregat ansaugt. Die Geräuschangabe ist als Schallleistungspegel Lwa vom Typenschild und als Schalldruck in 4 m von der Maschine angegeben. Leistungsdaten nach ISO 1217, Anhang C, Geräusch nach ISO 2151.
Ventilek rät
Ab vier Kilowatt lohnt es sich, auch den Standort zu klären. 103 dB Schallleistung sind viel und eine Verkleidung gibt es hier nicht — Maschinenraum, Anbau oder wenigstens eine Wand zwischen Kompressor und Menschen.
Zusätzliche Parameter
| Kategorie: | Druckluftkompressoren |
|---|---|
| Garantie: | 2 Jahre |
| Kompressortyp: | Kolbenkompressor |
| Druck: | 10 bar |
| Saugleistung: | 918 l/min |
| Liefermenge: | 396 l/min |
| Druckbehältervolumen: | Es gibt keine |
| Leistungsaufnahme des Motors: | 4,0 kW |
| Netzspannung: | 400/50 V/Hz |
| Drehzahl: | 1.500 U/min |
| Anzahl der Zylinder: | 2 |
| Anzahl der Schritte: | 1 – einstufiger Kompressor |
| Schmierung: | Ölfrei |
| Geräuschpegel: | 103 dB - Lwa, 83 dB - Lwp(4m) |
| Maße: | 686 × 575 × 671 mm |
| Gewicht: | 80 kg |
| Motor: | Elektrisch |
| Schallisoliert: | NEIN |
| Fahren: | Direkt |
| Maschinenstart: | Y/D - Sterndreieck |
| Lufttrockner: | Nein |
| Verwenden: | Industriell |
| Gebäude: | Stationär |
