Kompresory Pro Line Extensive a Expert A49B — dvoustupňové, 11 bar

Extensive a Expert · dvoustupňové · 11 bar · 90 až 270 l

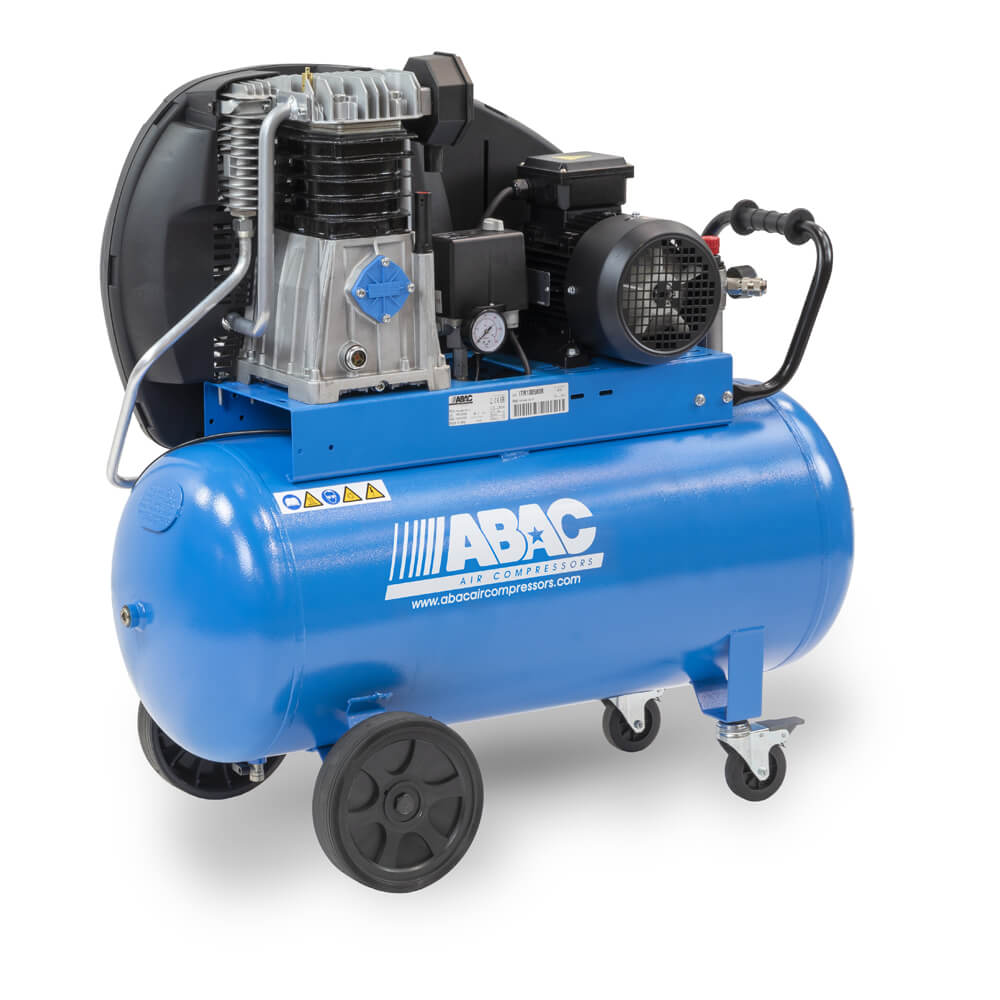

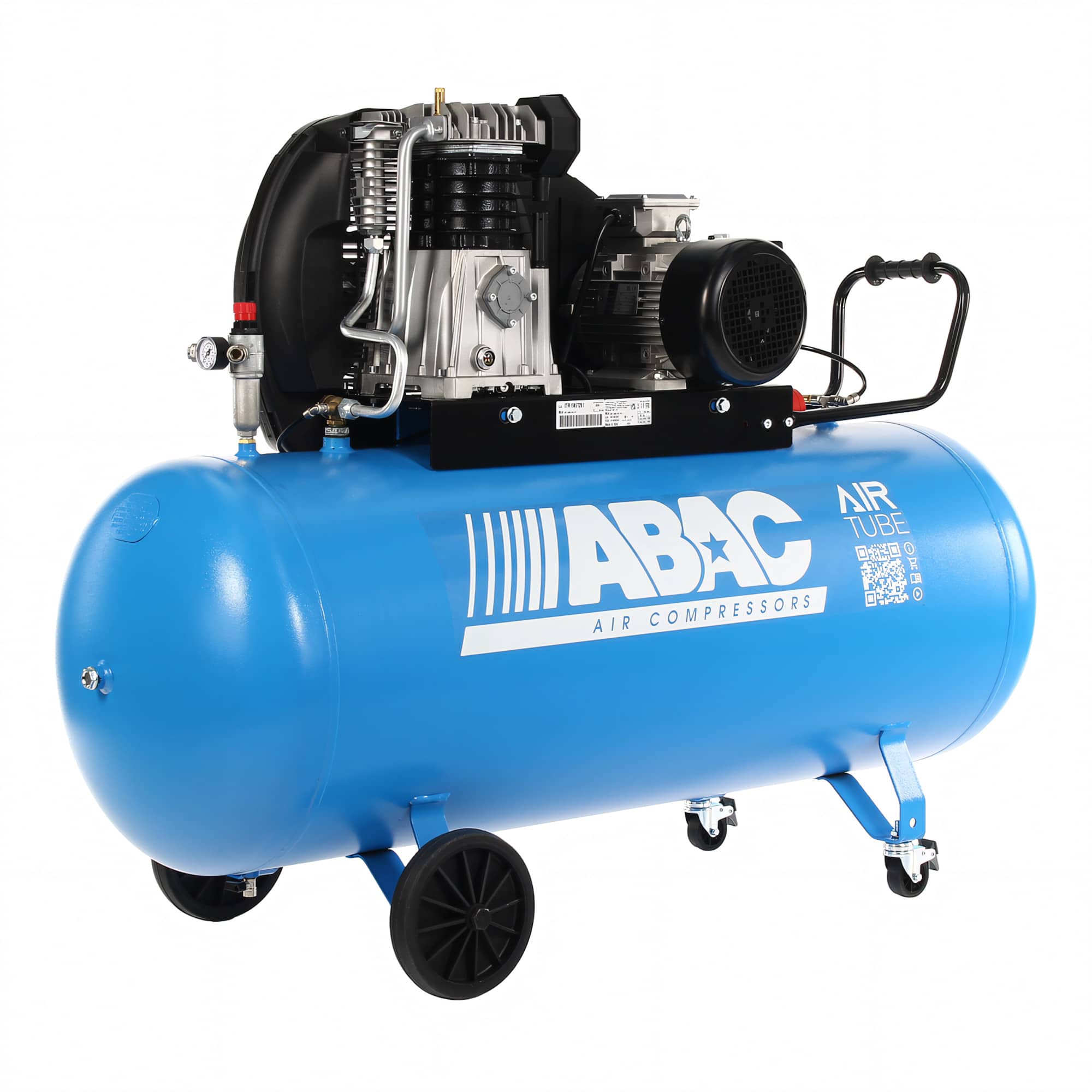

Čtrnáct řemenových kompresorů ABAC se stejnou dvoustupňovou jednotkou A49B, tlakem 11 bar a dvěma úrovněmi výbavy. Extensive (BT) je základ: dochlazovač, tlakový spínač s regulátorem, jedno přední otočné kolečko s brzdou a otevřená rukojeť. Expert (BP) přidává dvě přední kolečka s brzdou a uzavřené madlo s pryžovým gripem a na výstupu filtr-regulátor — u 150 až 270 l se dvěma rychlospojkami. Motor 2,2, 3 nebo 4 kW, sání 444, 553 nebo 595 l/min, ležatý vzdušník 90 až 270 l, jednofázové i třífázové provedení. Stroje pro servis, lakovnu a dílnu, kde nářadí bere vzduch dlouho v kuse a kde se hodí vyšší tlak v nádobě; značku ABAC servisujeme.

Který Extensive nebo Expert A49B — výbava, motor a vzdušník

Tři volby v tomto pořadí: kolik výbavy chcete mít u stroje, kolik vzduchu má jednotka dávat a kolik ho má nádoba držet. Napětí pak určuje zásuvka v dílně.

Čtrnáct strojů vedle sebe

Všechny: dvoustupňová dvouválcová jednotka A49B mazaná olejem s olejoznakem, pohon klínovými řemeny pod tvarovaným krytem, dochlazovač na výstupu z jednotky, elektromotor s tepelnou ochranou, tlakový spínač, regulátor tlaku, dva manometry (nádoba a výstup), rychlospojka DN 7,2, ležatý vzdušník na 11 bar s kulovým kohoutem pro vypouštění kondenzátu, dvě zadní kola. Každý Expert má na výstupu filtr-regulátor; u 150 až 270 l se dvěma rychlospojkami. Hlučnost: první číslo je hladina akustického výkonu Lwa, druhé akustický tlak ve 4 m od stroje. Ve výpisu pod tímto textem jsou i tři stroje starší řady A-X s drátěným krytem řemene (A49BX-4-90CT, A49BX-2,2-150CT, A49BX-4-270FT) — v tabulce nejsou, patří k doprodeji řady Pro Line A-X. A tři stojaté Experty se stejnou jednotkou a nádobou 270 l na výšku (A49BP-2,2-270VM, A49BP-3-270VT, A49BP-4-270VT), které mají domov mezi vertikálními kompresory ABAC.

#showmore#

Extensive (BT), nebo Expert (BP) — a kdy sáhnout po A39B, řadě B59–B70 nebo Silent

Pod krytem je vždy stejná dvoustupňová jednotka A49B: rozdíl mezi Extensive a Expert je v tom, jak se stroj vozí a co je na výstupu. Sourozenecké řady: A39B má jednostupňovou jednotku na 10 bar, B59–B70 větší dvoustupňové jednotky a Silent tutéž jednotku A49B v odhlučněné skříni.

Dva stupně, 11 bar, klínové řemeny a dochlazovač — co je uvnitř

Výbava, provoz a údržba

Co dostanete u každého stroje

• Dvoustupňová dvouválcová jednotka A49B mazaná olejem, s olejoznakem, pohon klínovými řemeny pod tvarovaným krytem řemenice
• Dochlazovač na výstupu z jednotky
• Elektromotor 230 V nebo 400 V / 50 Hz s tepelnou ochranou, tlakový spínač s automatickým chodem
• Regulátor tlaku, dva manometry (nádoba a výstup) a rychlospojka DN 7,2 — Expert s filtr-regulátorem, u 150 až 270 l se dvěma rychlospojkami
• Ležatý vzdušník 90, 150, 200 nebo 270 l na 11 bar s kulovým kohoutem pro vypouštění kondenzátu
• Extensive: jedno přední otočné kolečko s brzdou a otevřená rukojeť; Expert: dvě přední otočná kolečka s brzdou a uzavřené madlo s pryžovým gripem a filtr-regulátor na výstupu
• QR kód AirTube na vzdušníku otevře servisní videa
• Záruka 2 roky, na vzdušník 10 let proti prorezavění; rozšíření záruky na 3 roky za příplatek

Čtyři velikosti, dvě výbavy

Detaily stroje

Kde Extensive a Expert A49B pracují

Příslušenství a servis

Rychlospojka DN 7,2 je stejný standard, jaký mají hadice, pistole a nářadí v celém našem sortimentu. Extensive má regulátor bez filtru — pro pistoli na barvu přidejte regulátor s filtrem u pracoviště; Expert má filtr-regulátor už na stroji. ABAC patří do skupiny Atlas Copco a je jednou ze značek, které v našem servisu opravujeme; jednotku A49B i servisní sadu A49-PK1 vedeme samostatně.

• regulátor tlaku s filtrem — Filtr a regulátor u pracoviště pro pistoli na barvu — u Extensive nutnost.
• stříkací pistole — Pistole HVLP a LVLP; s 553 nebo 595 l/min a nádobou 200 nebo 270 l na 11 bar jim stroj stačí na dlouhý nástřik.
• příklepové utahováky — Utahovák v kuse pro servis — 11 bar v nádobě drží rezervu.
• pneuhustiče — Huštění z nádoby na 11 bar.
• ofukovací pistole — Ofukování dílů a strojů.
• spirálové hadice — Hadice s rychlospojkami DN 7,2 od stroje k nářadí — Expert 150 až 270 l má výstupy pro dvě.
• kompresorová jednotka A49B — Náhradní dvoustupňová jednotka pro celou řadu; díly zajistí naše dílna.
• servisní sada A49-PK1 — Ventilová deska, těsnění hlavy a chladičů, díly zpětného ventilu a sací filtr na větší prohlídku; olej se kupuje zvlášť.
• servis kompresorů ABAC — Záruční i pozáruční opravy strojů ABAC v naší dílně; výměna řemenů, filtrů a oleje.

Kam dál, když Extensive ani Expert A49B nesedí

A49B je dvoustupňová jednotka řemenové řady Pro Line. Kdo potřebuje jen 10 bar, víc vzduchu než 595 l/min, provoz vedle pracoviště nebo vzduch bez oleje, má u ABAC alternativy. Celou nabídku s filtry podle výkonu, nádoby a napětí najdete mezi všemi kompresory.

• kompresory s jednotkou A39B — Extensive a Expert s jednostupňovou jednotkou A39B — 393 nebo 486 l/min, 10 bar, 50 až 270 l, nižší cena.
• dvoustupňové kompresory B59–B70 — Větší dvoustupňové jednotky s motory 4 až 7,5 kW a nádobami až 500 l, které řada A49B nemá.
• odhlučněné kompresory ABAC Silent — Jednotka A49B a další v odhlučněné skříni pro provoz vedle pracoviště.
• řada Expert Zero — Stejná stavba s řemeny, jednotka bez oleje — pro lakovnu a čalounictví.
• řada Pro Line Export — Jednostupňové jednotky A29B a A39B na 230 V za nižší cenu.
• doprodej Pro Line A-X — Starší řada s drátěným krytem řemene v doprodeji, včetně tří strojů A49BX z tohoto výpisu.
• litinové kompresory ATMOS Perfect — Litinové dvouválcové agregáty ATMOS s dochlazovačem, 10 nebo 12,5 bar, nádoby 90 až 500 l.
• dvoustupňové pístové kompresory — Všechny dvoustupňové stroje s filtry podle výkonu a nádoby.
• kompresory na 11 bar — Stroje na 11 bar napříč značkami.
• kompresory s nádobou 270 l — Největší nádoby řady napříč značkami.
• kompresory s příkonem 4 kW — Čtyřkilowattové stroje napříč značkami.

Časté otázky

Čím se liší dvoustupňová A49B od jednostupňové A39B a proč 11 bar?

A39B stlačí vzduch v jednom kroku na 10 bar. A49B ho stlačí ve dvou: první válec na střední tlak, druhý na 11 bar. Každý stupeň dělá menší práci, jednotka běží s nižší teplotou a nádoba na 11 bar drží víc vzduchu, takže nářadí bere déle mezi doplněními. Za to A49B stojí víc než A39B se stejnou nádobou — a v nádobě má rezervu, kterou ocení utahovák nebo bruska v kuse.

Čím se liší Extensive (BT) a Expert (BP)?

Jednotka A49B, dochlazovač, tlakový spínač, dva manometry a rychlospojka DN 7,2 jsou u obou stejné. Extensive má vpředu jedno otočné kolečko s brzdou, otevřenou rukojeť a regulátor s jedním výstupem. Expert má dvě přední otočná kolečka s brzdou, uzavřené madlo s pryžovým gripem a na výstupu filtr-regulátor — u 150 až 270 l se dvěma rychlospojkami. Písmeno T v kódu znamená Extensive, P Expert.

2,2 kW, 3 kW, nebo 4 kW?

Motor 2,2 kW (3 hp) točí jednotku na 1 050 ot/min a dá 444 l/min; motor 3 kW (4 hp) na 1 300 ot/min a dá 553 l/min; motor 4 kW (5,5 hp) na 1 400 ot/min a dá 595 l/min. Tří- a čtyřkilowattové stroje jsou jen třífázové — 3 kW s 90 až 270 l, 4 kW s 200 a 270 l. Komu stačí 444 l/min, má na výběr obě napětí — jen s 270 l je 2,2 kW pouze na 230 V.

Co znamená CM a CT v označení?

CM je jednofázový motor do běžné zásuvky 230 V — v řadě A49B jen s 2,2 kW (Expert 90CM, 150CM, 200CM, 270CM); CT je třífázový motor na 400 V. Sání ani tlak se napětím nemění; třífázový motor potřebuje zásuvku 400 V, jednofázový krátký, dostatečně dimenzovaný přívod, aby rozběh nevyhazoval jistič. Jednofázové stroje všech značek jsou pohromadě mezi kompresory na 230 V.

Jaký objem vzdušníku zvolit?

Nádoba nezvýší sání, jen prodlouží dobu, po kterou nářadí bere vzduch, než motor naskočí — a na 11 bar drží víc než stejná nádoba na 10 bar. 90 l je servisní standard pro utahovák a ráčnu u jednoho zvedáku; 150 a 200 l drží zásobu pro pistoli na barvu a delší broušení; 270 l tam, kde se střídá víc nářadí, a s motorem 4 kW i pro pískovací pistoli. Stroje všech značek podle objemu srovnají parametrické kategorie, například kompresory s nádobou 200 l.

Kolik vzduchu jednotka A49B dodá?

S motorem 2,2 kW nasaje 444 l/min při 1 050 ot/min, se 3 kW 553 l/min při 1 300 ot/min, se 4 kW 595 l/min při 1 400 ot/min; všechny plní nádobu na 11 bar. Kolik vzduchu vaše nářadí skutečně bere a jak to spočítat, vysvětluje článek o výběru kompresoru.

Jak hlučné jsou?

Stroje s 2,2 kW mají 93 dB Lwa a ve 4 m 73 dB, stroje se 3 kW 96 dB Lwa a 76 dB ve 4 m, stroje se 4 kW 97 dB Lwa a 77 dB ve 4 m. Kdo potřebuje méně decibelů vedle pracoviště, má u ABAC jednotku A49B v odhlučněné skříni v řadě Silent. Stroj stavte na rovnou podlahu a ne těsně do rohu, kde se hluk odráží.

Který model má výstupní filtr?

Každý Expert (BP): devadesátky mají filtr-regulátor s nádobkou u spínače a jednou rychlospojkou, 150, 200 a 270 l filtr-regulátor s manometrem a dvěma rychlospojkami na hrdle nádoby — zachytí kondenzát a nečistoty dřív, než vzduch odejde k nářadí. Extensive (BT) má regulátor s jedním výstupem bez filtru; kdo s ním chce lakovat, přidá regulátor s filtrem u pracoviště.

Proč má A49B klínové řemeny a k čemu je tvarovaný kryt a dochlazovač?

Řemeny umožňují, aby jednotka běžela pomaleji než motor — 1 050, 1 300 nebo 1 400 ot/min; písty udělají za směnu méně cyklů a jednotka se méně zahřívá. Tvarovaný kryt řemenice vede chladicí vzduch od řemenice přes žebrované válce; dochlazovač ochladí stlačený vzduch dřív, než vejde do nádoby, takže kondenzát zůstane v nádobě. Lehčí stroje bez řemenů má ABAC v řadě Line.

Co říká kód A49BP-3-200CT a štítek „CT4 / Hp 4"?

A49B je jednotka, T Extensive, P Expert, číslo za pomlčkou příkon motoru v kW, další číslo objem nádoby v litrech, C stroj na kolečkách, M jednofázový 230 V, T třífázový 400 V. Motor je značený v koňských silách: 3 hp = 2,2 kW, 4 hp = 3 kW, 5,5 hp = 4 kW — proto má A49BP-3-200CT na štítku „CT4".

Jaká je záruka?

Dva roky na stroj s možností rozšíření na tři roky za příplatek při koupi a deset let na prorezavění vzdušníku. K tomu patří běžná údržba podle návodu: vypouštění kondenzátu, kontrola hladiny oleje v olejoznaku, výměna oleje a čištění sacího filtru; na větší prohlídku vedeme servisní sadu A49-PK1 s ventilovou deskou, těsněními a sacím filtrem (olej zvlášť).

Pro koho je řada určená?

Pro servis, lakovnu a dílnu, kde nářadí bere vzduch dlouho v kuse a kde se hodí rezerva 11 bar v nádobě: utahovák u zvedáku, pistole na barvu, bruska, pískování. Expert pro ty, kdo stroj denně vozí; Extensive pro pevné stanoviště. Pístový stroj pracuje v cyklech a potřebuje pauzy; na nepřetržitý odběr pro víc lidí vyberte šroubový stroj — všechny stroje s filtry podle parametrů najdete mezi kompresory pro profesionální použití.

Čím se A49B liší od řady B59–B70 a od Silent?

B59 až B70 jsou větší dvoustupňové jednotky téže stavby — 11 bar, motory 4 až 7,5 kW, sání až 1 210 l/min a nádoby až 500 l — pro dílny, kde 595 l/min nestačí. Silent má v odhlučněné skříni jednotku A49B nebo jednotky řady B pro provoz vedle pracoviště. Přehled všech řad je v rozcestníku řad ABAC PRO Line.

Kde najdu servisní videa a kdo dělá servis?

Na vzdušníku je nálepka AirTube s QR kódem — po načtení telefonem otevře instruktážní a servisní videa k jednotce. Servis, řemeny, filtry a olej řeší naše dílna; ostatní řady od kufříkových po šroubové najdete v rozcestníku značky ABAC.

Všechny hodnoty platí pro napájení 50 Hz. Sací výkon je množství vzduchu, které jednotka nasaje; kolik ho dostane nářadí, závisí na tlaku a nádobě. Hlučnost je uvedena jako hladina akustického výkonu Lwa a akustický tlak ve 4 m od stroje. Pístový kompresor pracuje v cyklech (doplnění nádoby a pauza), ne nepřetržitě.
