Osuszacz adsorpcyjny ADRY-36 – G 3/8", 600 l/min
Kod: ADRY-36Produkty powiązane
Opis szczegółowy produktu

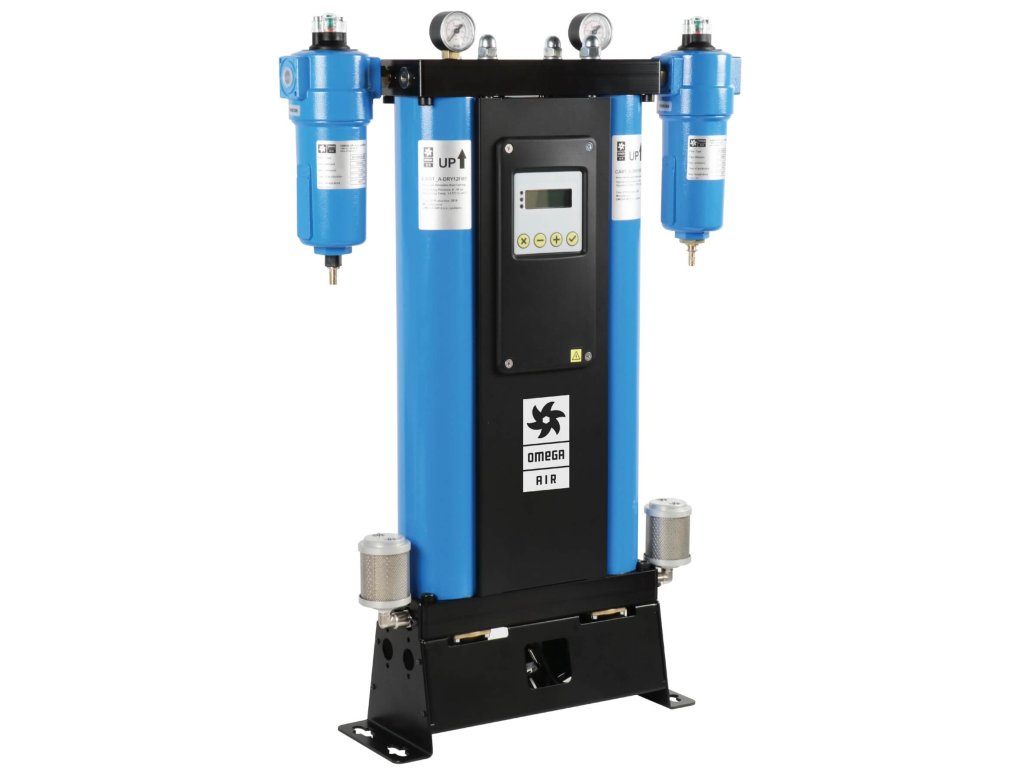

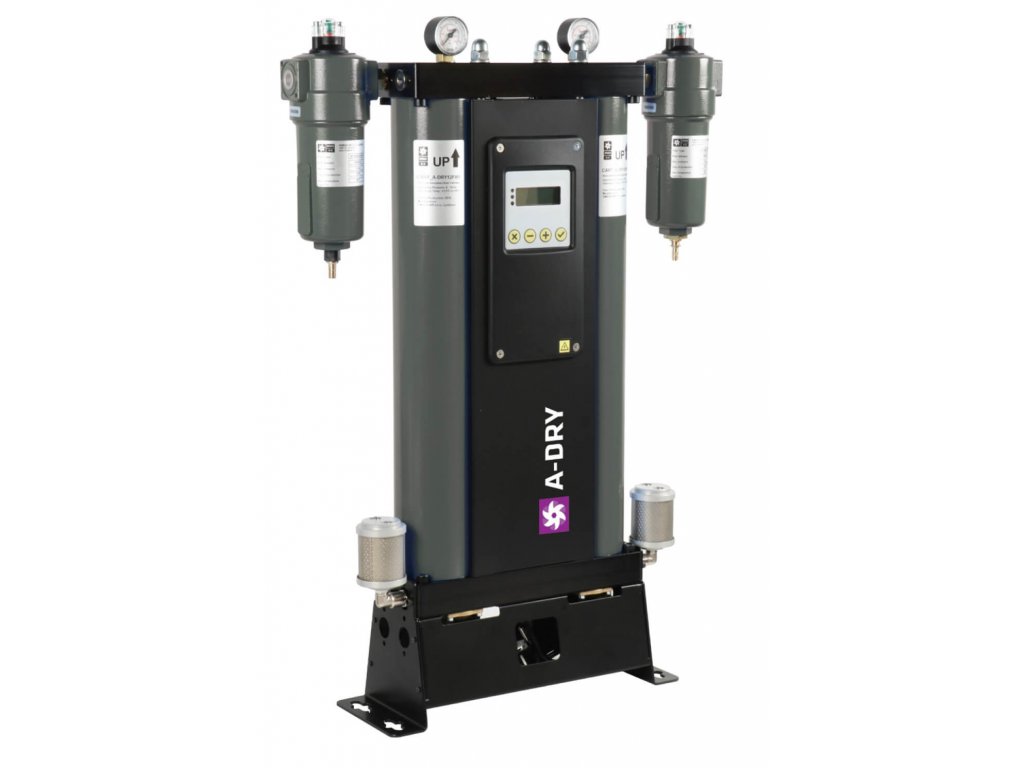

Osuszacz adsorpcyjny Omega Air ADRY-36 osusza 36 Nm³/h (600 l/min) sprężonego powietrza do ciśnieniowego punktu rosy −40 °C. Na wylocie zostaje 28,4 Nm³/h, reszta zużywa się na regenerację drugiej kolumny.
Należy do serii osuszaczy adsorpcyjnych ADRY, gdzie znajdziesz wszystkie rozmiary i opis działania osuszacza.
Dane techniczne
| Parametr | Wartość |
|---|---|
| Przepływ na wlocie | 36 Nm³/h (600 l/min) |
| Przepływ na wylocie | 28,4 Nm³/h |
| Przyłącze | G 3/8" |
| Ciśnienie robocze | od 4 do 16 bar |
| Ciśnieniowy punkt rosy | −40 °C, na życzenie −25 °C lub −70 °C |
| Temperatura pracy | od +1,5 do +50 °C |
| Zasilanie | 230 V, 50/60 Hz |
| Pobór mocy | poniżej 35 W |
| Stopień ochrony | IP 65 |
| Sterownik | wersja podstawowa 6 LED, z oszczędnym sterowaniem według punktu rosy wyświetlacz |
| Wymiary A × B × C | 1509 × 280 × 100 mm |
| Wymiary z filtrami A* × B* × C* | 1495 × 480 × 130 mm |
| Rozstaw stóp D | 354 mm |
| Masa | 27,5 kg |
| Filtr wlotowy | mikrofiltr AFS 0,01 µm |
| Filtr wylotowy | filtr pyłowy AFR 1 µm |

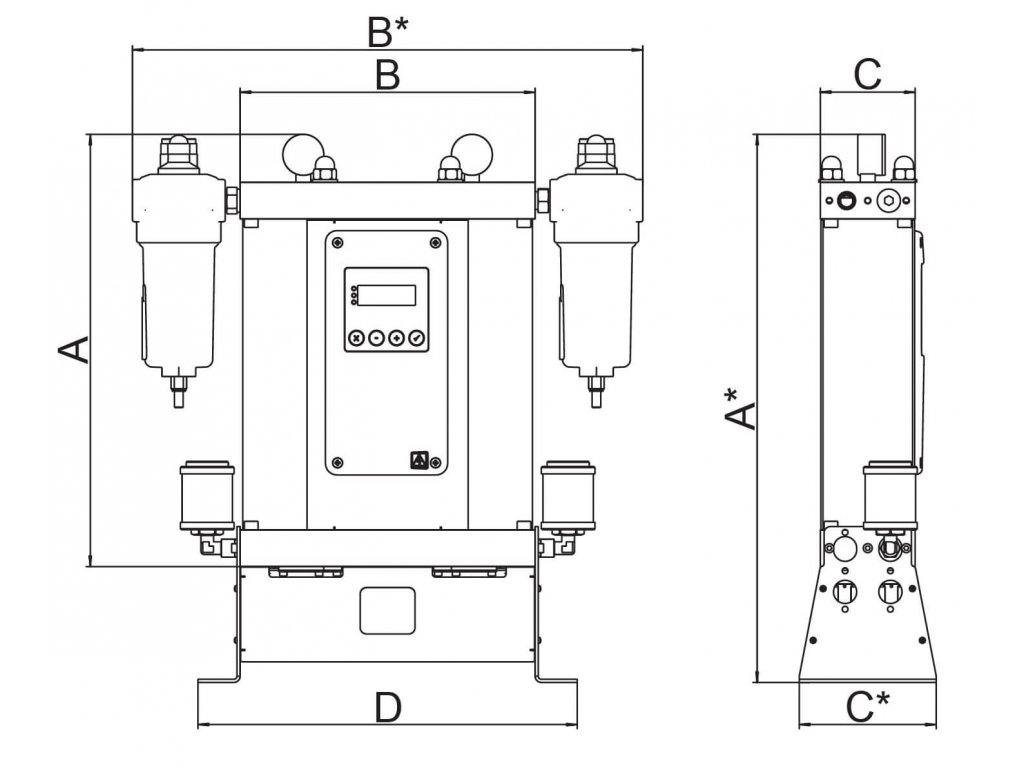

Wymiary

Wysokość 1509 mm (z filtrami 1495 mm), szerokość 280 mm (z filtrami 480 mm), głębokość 100 mm (z filtrami 130 mm), masa 27,5 kg.
Przepływ w innych warunkach
Przepływ nominalny dotyczy 7 bar, temperatury na wlocie +35 °C i punktu rosy −40 °C. W innych warunkach pomnóż go przez współczynniki: na przykład przy 10 bar i +40 °C ADRY-36 poradzi sobie z 803 l/min (600 × 1,38 × 0,97).
Współczynnik F1 – ciśnienie robocze
| Ciśnienie bar | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Współczynnik | 0,63 | 0,75 | 0,88 | 1,00 | 1,13 | 1,25 | 1,38 | 1,50 | 1,63 | 1,75 | 1,88 | 2,00 | 2,13 |
Współczynnik F2 – temperatura powietrza na wlocie
| Temperatura °C | 25 | 30 | 35 | 40 | 45 | 50 |
|---|---|---|---|---|---|---|
| Współczynnik | 1,00 | 1,00 | 1,00 | 0,97 | 0,87 | 0,80 |
Współczynnik F3 – ciśnieniowy punkt rosy
| Punkt rosy °C | −25 | −40 | −70 |
|---|---|---|---|
| Współczynnik | 1,10 | 1,00 | 0,70 |
Oszczędna praca
W stałym cyklu osuszacz zużywa na regenerację średnio od 15 do 20 % powietrza. Z czujnikiem punktu rosy ADRY-OSCB lub ADRY-OS i komorą pomiarową ADRY-MK pracuje w cyklu zmiennym, a zużycie spada według producenta nawet poniżej 3 %. Wersja podstawowa osuszaczy ADRY pokazuje stan sześcioma diodami LED, osuszacze z oszczędnym sterowaniem według punktu rosy mają sterownik z wyświetlaczem.
Zestawy serwisowe do tego osuszacza
| Interwał | Zestaw | Zawartość |
|---|---|---|
| Po 1 roku | ADRY-6-1R | wkłady filtracyjne, tłumiki hałasu |
| Po 2 latach | ADRY-36-2R | wkłady filtracyjne, tłumiki hałasu, zawór zwrotny, uszczelki |
| Po 4 latach | ADRY-36-4R | wkłady filtracyjne, tłumiki hałasu, zestaw zaworów, adsorbent, uszczelki |

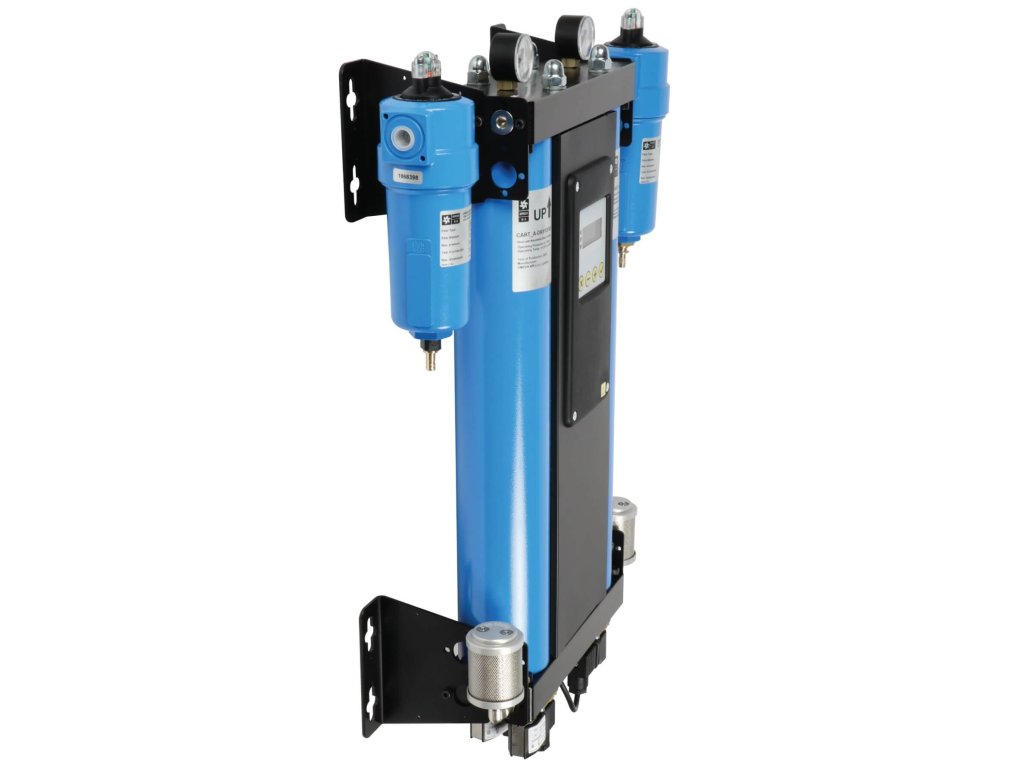

Osuszacz można zawiesić na ścianie za pomocą zestawu ADRY-WMK.

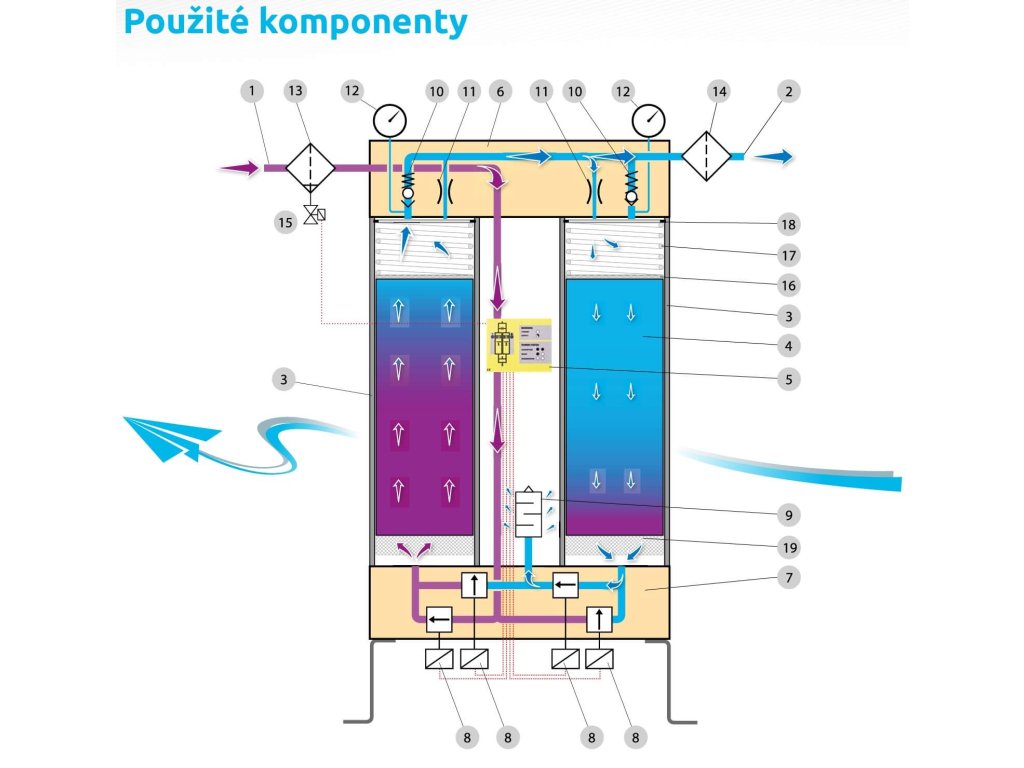

Jak działa

Dwie kolumny z adsorbentem zmieniają się co 10 minut: jedna osusza, druga regeneruje się częścią suchego powietrza. Przełączaniem sterują cztery osobno sterowane zawory, więc nie powstają skoki ciśnienia. Do styku stand-by można podłączyć sygnał ze sprężarki.
Gdzie umieścić osuszacz
Osuszacz montuje się za sprężarką i zbiornikiem. Mikrofiltr wlotowy chroni go przed olejem i cząstkami, filtr pyłowy wylotowy zatrzymuje pył z adsorbentu. Przegląd filtrów znajdziesz w kategorii przemysłowa filtracja według ISO 8573-1.
Zestawy serwisowe i akcesoria są w kategorii zestawy serwisowe i akcesoria do osuszaczy ADRY.
Wersję z kolumną z węglem aktywnym znajdziesz w kategorii osuszacze ADRY TAC, do powietrza oddechowego w kategorii osuszacze ADRY BM.
Parametry dodatkowe
| Kategoria: | Osuszacze sprężonego powietrza do kompresora |
|---|---|
| Ciśnienie: | 16 barów |
| Podłączenie strony: | 3/8" |
| Moc silnika: | 35 W |
| Napięcie sieciowe: | 230/50 V/Hz |
| Wymiary: | 480 × 130 × 1495 mm |
| Masa: | 27,5 kg |
| Przepływ: | 600 l/min |
| Interwał serwisowy: | Každé 2 roky |
| Klasa ISO: | x/2/x - ISO 8573.1 |
| Wyposażenie: | Wyświetlacz LED jednostki sterującej, Filtracja |
| Ciśnieniowy punkt rosy: | -70°C, -40 °C, -25 °C |
| Typ suszarki: | Suszarka adsorpcyjna |
