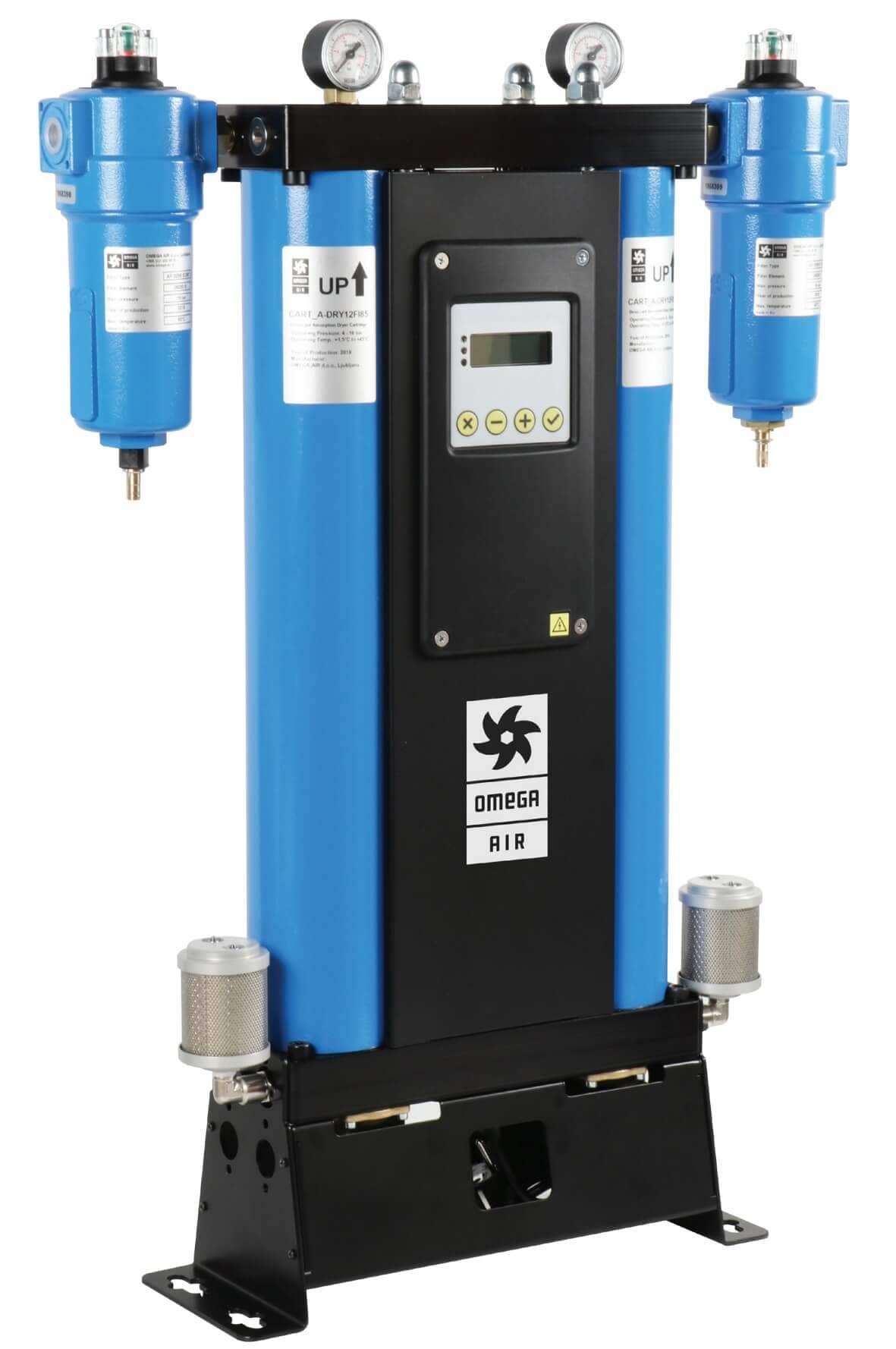

Adsorpcyjne osuszacze sprężonego powietrza OMEGA ADRY

Adsorpční sušičky stlačeného vzduchu Omega ADRY

małe osuszacze adsorpcyjne do doskonałego usuwania wilgoci ze sprężonego powietrza z regeneracją wieży przez przedmuchiwanie
wersja standardowa z punktem rosy -40 °C; na życzenie z punktem rosy -25 °C lub -70 °C
temperatura pracy +1,5 °C do +50 °C; napięcie elektryczne 230 V 50/60 Hz, stopień ochrony IP65
modułowa koncepcja umożliwia niezwykle szybką konserwację i niezawodne działanie
zwiększona zdolność adsorpcji dzięki zastosowaniu dwóch warstw adsorbentu - sita molekularnego i żelu krzemionkowego
elektroniczna jednostka sterująca ADC 4.0 z podłączeniem czujnika punktu rosy i dostępem do serwera WWW
4 zawory sterujące z membranami wykonanymi z bardzo wytrzymałego tworzywa NBR wzmocnionego PA, manometry na górnej stronie do odczytu ciśnienia w kolumnie
zakres dostawy obejmuje mikrofiltr wlotowy AFS 0,01 µm i wylotowy filtr przeciwpyłowy AFR 1 µm
zaprojektowany do wszystkich zastosowań o wysokich wymaganiach dotyczących minimalnej wilgotności sprężonego powietrza
ważna uwaga: osuszacze A-DRY zużywają około 15-20% sprężonego powietrza do regeneracji kolumn produkcyjnych

Osuszacze sprężonego powietrza ADRY w wersji adsorpcyjnej
Zamawianie numer	Przepływ		Ciśnienie Bar	Wejście zasilania W	Napięcie V/Hz	Połączenie ”	Wymiary mm			Waga kg	ZESTAW SERWISOWY
Zamawianie numer	l/min	m³/godz	Ciśnienie Bar	Wejście zasilania W	Napięcie V/Hz	Połączenie ”	d	z	W	Waga kg	1 rok	2 lata	4 lata
ADRY-6	100	6	4-16	35	230/50	3/8"	490	120	404	11	*-1R	*-2R	*-4R
ADRY-12	200	12	4-16	35	230/50	3/8"	490	120	638	14		*-2R	*-4R
ADRY-24	400	24	4-16	35	230/50	3/8"	490	120	1106	19		*-2R	*-4R
ADRY-36	600	36	4-16	35	230/50	3/8"	490	120	1574	28		*-2R	*-4R
ADRY-60	1 000	60	4-16	35	230/50	3/4"	570	170	1106	45	*-1R	*-2R	*-4R
ADRY-75	1 250	75	4-16	35	230/50	3/4"	570	170	1300	53	*-1R	*-2R	*-4R
ADRY-105	1 750	117	4-16	35	230/50	3/4"	570	170	1700	70	*-1R	*-2R	*-4R
ADRY-150	2 500	150	4-16	35	230/50	1"	725	240	1440	171	*-1R	*-2R	*-4R
ADRY-200	3 333	200	4-16	35	230/50	1"	725	240	1655	183	*-1R	*-2R	*-4R
ADRY-WMK	Zestaw do montażu ściennego ADRY-6 do ADRY-36
ADRY-OSCB	Czujnik punktu rosy - do regeneracji oszczędzającej powietrze wraz z kablem
ADRY-MK	Komora pomiarowa czujnika punktu rosy
ADRY-ADC22	Jednostka sterująca Siemens ADC 2.2
Warunki odniesienia dla pomiaru przepływu: temperatura +20 °C, powietrze wlotowe +35 °C, ciśnienie robocze 7 bar, punkt rosy -40 °C. * Całkowity numer zamówienia zestawu serwisowego = numer zamówienia suszarki + (liczba lat). Przykład ADRY-6-1R

Współczynnikikorekcyjne Aby obliczyć prawidłowe natężenie przepływu dla danego urządzenia w oparciu o rzeczywiste warunki pracy, należy pomnożyć nominalne natężenie przepływu przez odpowiedni(e) współczynnik(i) korekcyjny(e). Przepływ korekcyjny = przepływ nominalny x F1 x F2 x F3

Korekční faktory Pro výpočet správného průtoku daného zařízení na základě skutečných provozních podmínek vynásobte nominální průtok příslušným korekčním faktorem(y). Korekční průtok = nominální průtok x F1 x F2 x F3
