Separator cyklonowy CHP2C-010 – 250 bar, G 3/4", 3250 l/min separacja ciekłej wody · 250 bar
Kod: CHP2C-010
Produkty powiązane
Opis szczegółowy produktu
Separator cyklonowy CHP2C-010 usuwa ze sprężonego powietrza ciekłą wodę, olej i grube zanieczyszczenia stałe. Oddziela je siłą odśrodkową, bez wkładu filtracyjnego. Ma gwint G 3/4", przepływ 3250 l/min przy 7 bar i ciśnienie robocze do 250 bar.
Należy do serii filtrów wysokociśnieniowych CHP2 do 250 bar: korpus jest taki sam jak w filtrach tej serii, a zamiast wkładu filtracyjnego ma element separatora.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 3/4" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 3250 l/min (195 Nm³/h) |
| Ciśnienie robocze | 250 bar |
| Temperatura robocza | od +1,5 do +65 °C |
| Zasada działania | odśrodkowe oddzielanie ciekłej wody i oleju, bez wkładu filtracyjnego |
| Element zapasowy | CHPC-010V |
| Korpus | stal węglowa niklowana chemicznie |
| Wymiary A × B × C × D | 254 × 118 × 129 × 36 mm |
| Masa | 16,1 kg |
| Spust kondensatu | zamawia się osobno |
| Wylot kondensatu | otwór G 1/4" w dnie |
Korpus i wymiary

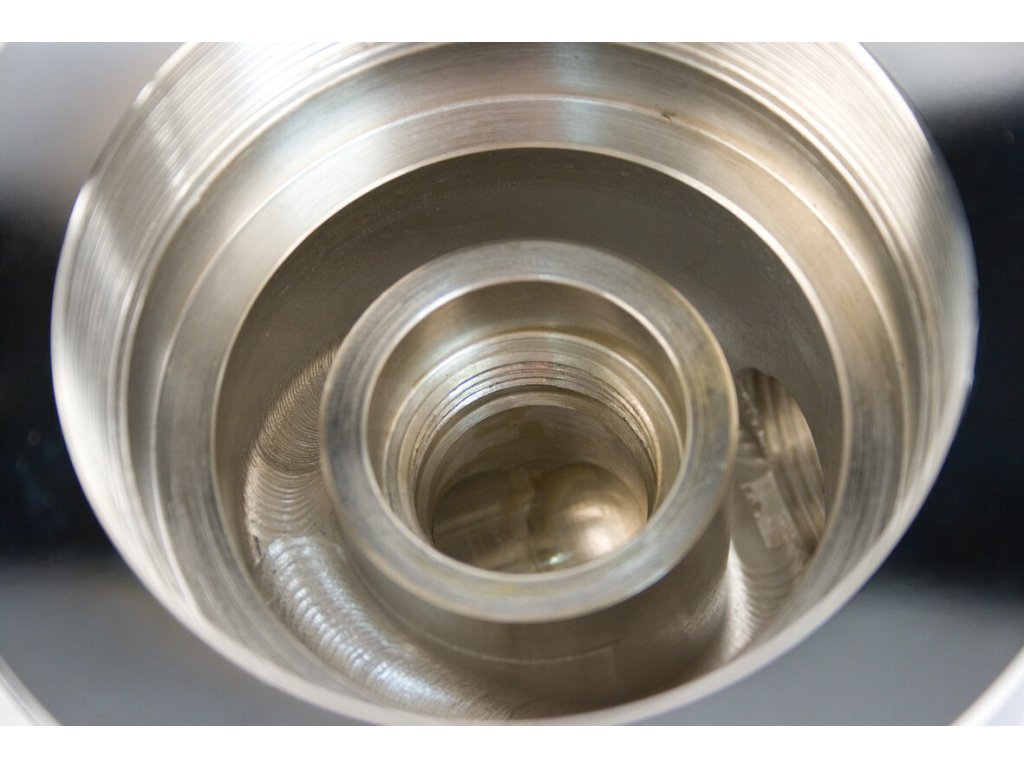

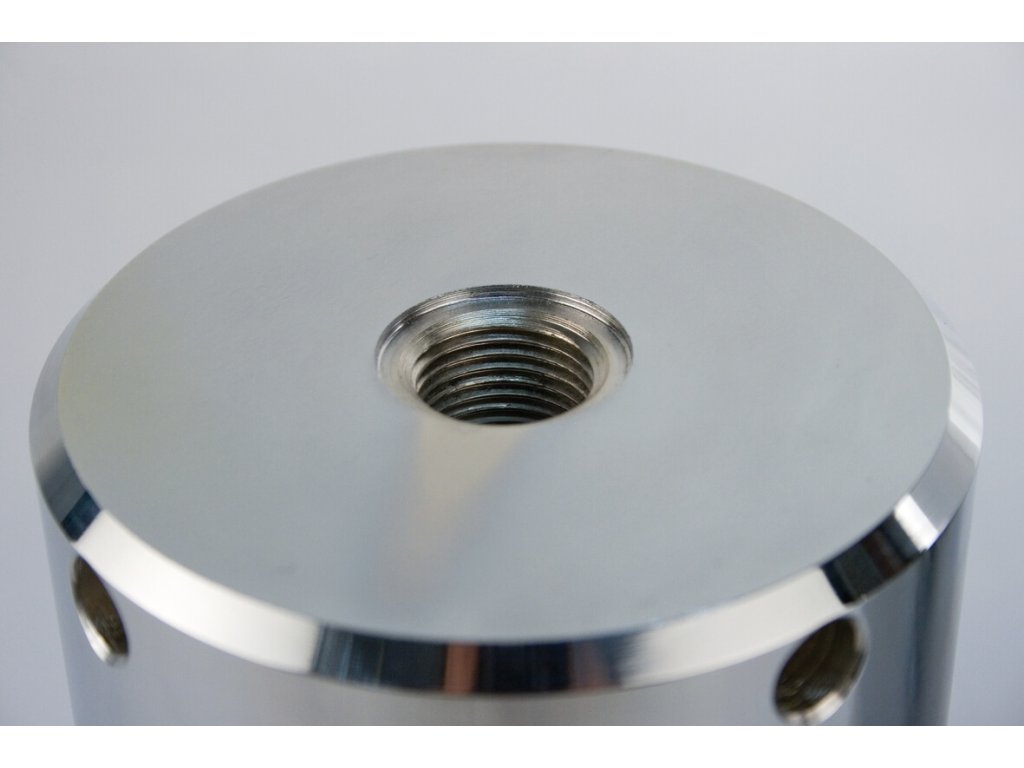

Korpus: stal węglowa niklowana chemicznie. Powietrze podłącza się wewnętrznymi gwintami rurowymi w głowicy, kondensat odpływa przez otwór G 1/4" w dnie. Wymiary według producenta: 254 × 118 × 129 × 36 mm, masa 16,1 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy wyższym ciśnieniu mnoży się go przez współczynnik korekcyjny producenta, od 100 bar wynosi on 12:
| Ciśnienie (bar) | 7 | 25 | 40 | 64 | 100 | 250 |
|---|---|---|---|---|---|---|
| Przepływ (l/min) | 3250 | 9750 | 16 250 | 26 000 | 39 000 | 39 000 |
Element zapasowy i akcesoria
Separator zatrzymuje dużo wody, dlatego potrzebuje spustu kondensatu, który zamawia się osobno: TD420M-230VAC i TD420M-24VDC. Element zapasowy jest podany w tabeli parametrów.
Gdzie go umieścić
Montuje się go za kompresorem lub chłodnicą końcową, przed filtrami tej serii. Ciekłą wodę i olej zatrzyma, zanim dotrą do filtrów, dzięki czemu ich wkłady wolniej się zapychają.
Wszystkie rozmiary i ciśnienia znajdziesz wśród separatorów cyklonowych CHP.
Parametry dodatkowe
| Kategoria: | Separatory cyklonowe do usuwania wody ze sprężonego powietrza |
|---|---|
| Ciśnienie: | 250 barów |
| Podłączenie strony: | 3/4" |
| Wymiary: | 210 × 105 × 85 mm |
| Masa: | 9,3 kg |
| Wkład filtra: | CKLCHP2-010V |
| Materiał: | Stal węglowa |
| Temperatura pracy: | +1,5 / +65°C |
| Przepływ: | 3250 l/min |
| Rodzaj produktu: | Separator cyklonowy |
| Stopień filtracji: | Separator cyklonowy |
| Rodzaj przyłącza: | Gwint wewnętrzny |
