Jednostka dwuczęściowa FUTURA CL14-16F - G 1/4", 0,5–16 bar 1 750 l/min · 5 mikronów · rozmiar 1 · ATEX
Kod: CL14-16F CL14-16F-AM CL14-16F-AMNC CL14-16F-M CL14-16F-MAM Wybierz wariant
Produkty powiązane
Opis szczegółowy produktu

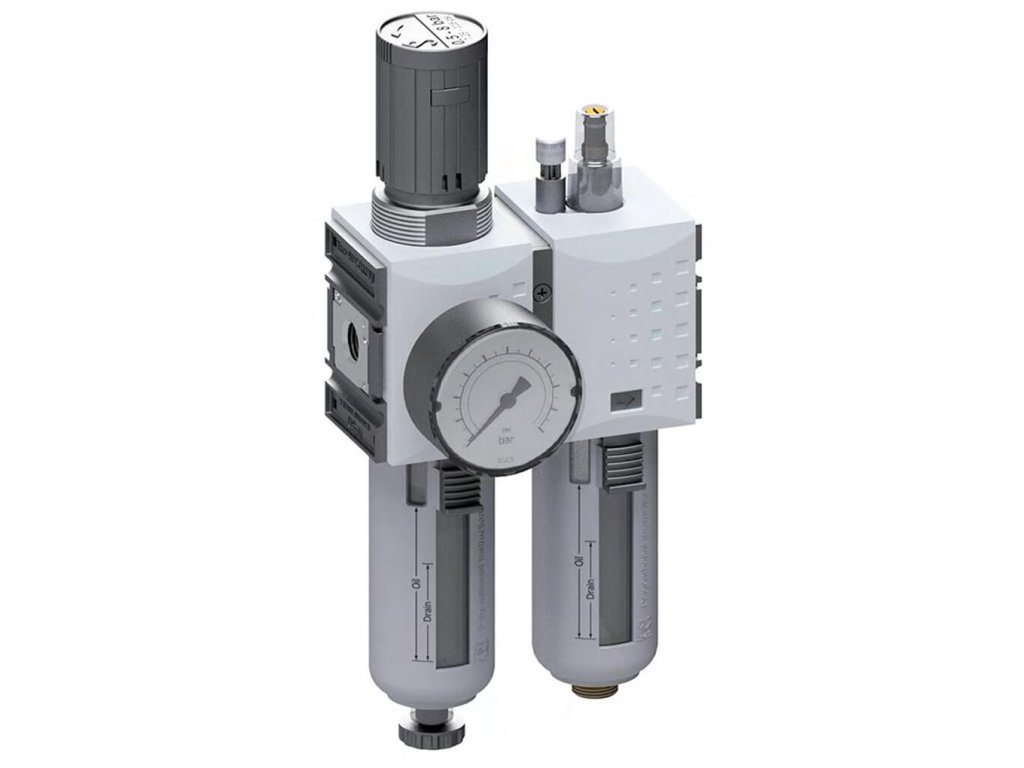

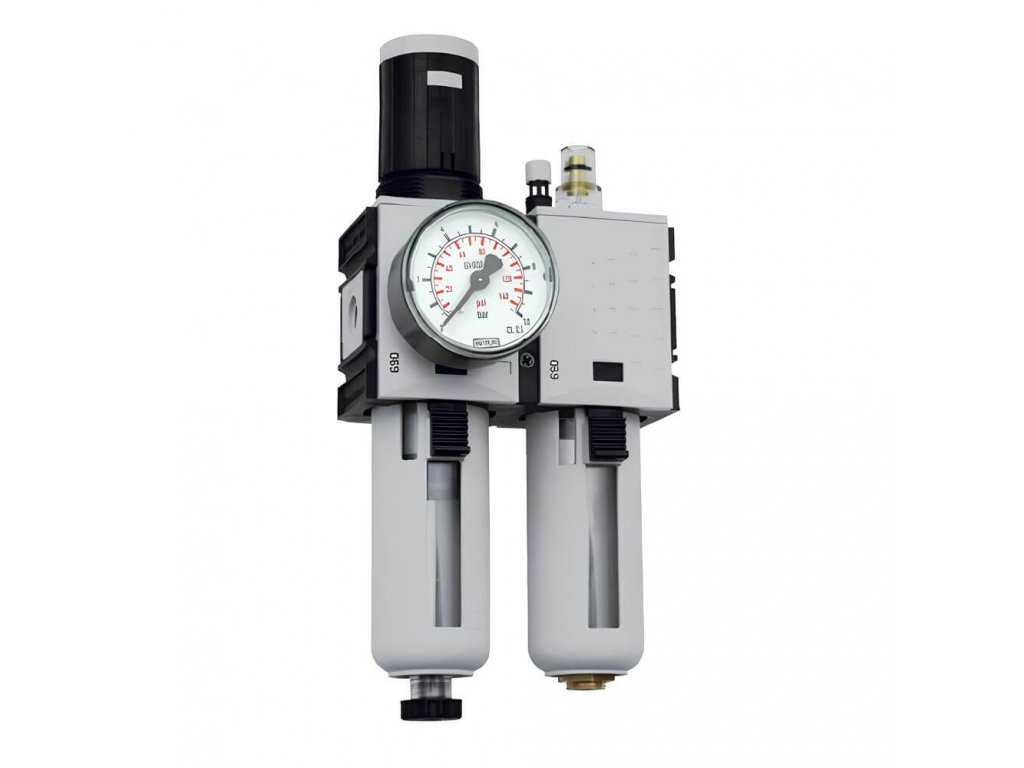

Jednostka dwuczęściowa łączy reduktor ciśnienia z filtrem 5 µm i smarownicę. Oczyszcza powietrze, obniża jego ciśnienie do ustawionej wartości i dodaje do niego mgłę olejową. Nadciśnienie na wyjściu odpowietrza samoczynnie.
Parametry
| CL14-16F — parametry | |
|---|---|
| Wykonanie | Jednostka dwuczęściowa |
| Przyłącze | gwint wewnętrzny G 1/4" |
| Rozmiar | 1 (szerokość modułu 52 mm) |
| Ciśnienie wejściowe | 1,5–16 bar |
| Zakres regulacji ciśnienia | 0,5–16 bar |
| Przepływ | 1 750 l/min |
| Dokładność filtracji | 5 µm |
| Maks. ilość kondensatu | 28 cm³ |
| Dozuje olej od (przy 6 bar) | 90 l/min |
| Zapas oleju | 40 cm³ |
| Dawkowanie oleju | ok. 1–2 krople na minutę przy 1 000 l/min |
| Napełnianie olejem | ręcznie lub wężykiem G 1/8" w trakcie pracy |
| Zbiornik | plastikowy, jako wariant metalowy |
| Spust kondensatu | półautomatyczny, jako wariant automatyczny |
| Manometr | Ø 50 mm, 0–25 bar, w zestawie |
| Przyłącze manometru | G 1/4" |
| Zabezpieczenie nastawy | wciśnięciem pokrętła, kłódką VHS 20 |
| Odpowietrzenie nadciśnienia | 70 l/min |

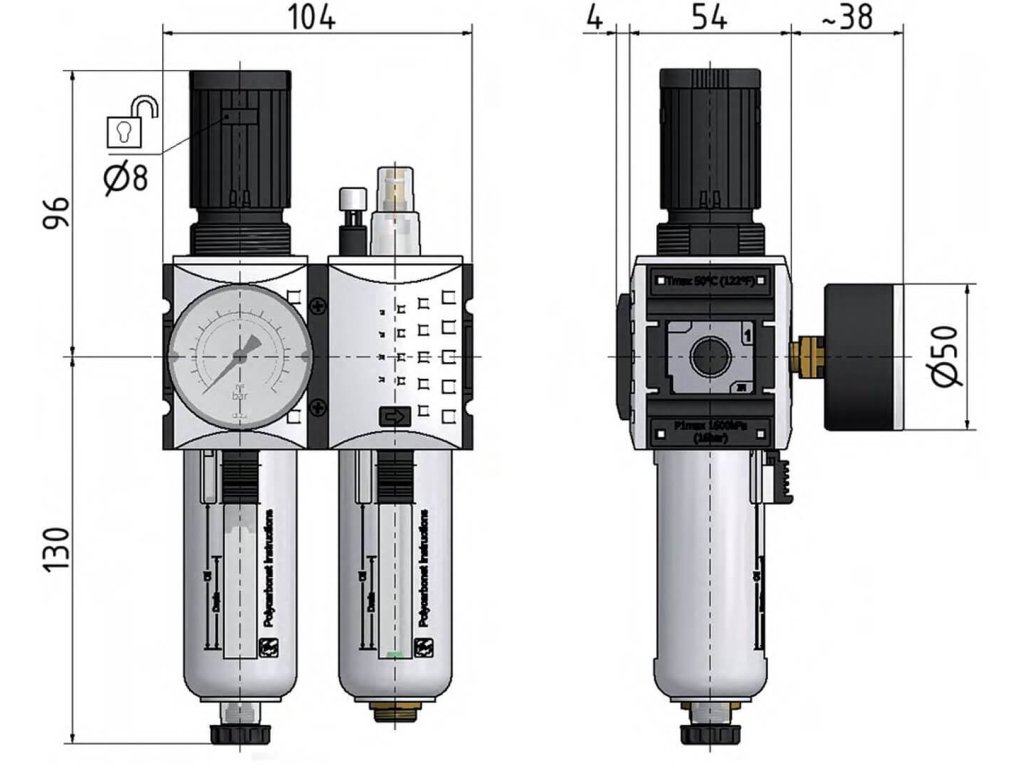

| Szerokość × wysokość | 104 × 225 mm |
| Materiał | korpus z poliamidu wzmocnionego włóknem szklanym, osłona sprężyny z POM, membrana i uszczelnienia z NBR |
| Temperatura robocza | od −10 do +50 °C |
| Medium | sprężone powietrze i gazy obojętne |
| Strefy zagrożone wybuchem | tak, strefy 1, 2, 21 i 22, T4 |
Wersje
Wersję wybierzesz na górze karty produktu. Każda ma własny numer katalogowy.
| Numer katalogowy | Zbiornik | Spust kondensatu |
|---|---|---|
| CL14-16F | plastikowy w koszu ochronnym | półautomatyczny |
| CL14-16F-AM | plastikowy w koszu ochronnym | automatyczny |
| CL14-16F-AMNC | plastikowy w koszu ochronnym | automatyczny, zamknięty bez ciśnienia |
| CL14-16F-M | metalowy z wziernikiem | półautomatyczny |
| CL14-16F-MAM | metalowy z wziernikiem | automatyczny |
Do czego się nadaje
Sprawdzi się przy narzędziach i napędach, które potrzebują czystego, smarowanego powietrza o stałym ciśnieniu. Rozmiar 1 nadaje się do narzędzi i mniejszych maszyn.
Do tego rozmiaru pasują: zapasowy wkład FV-1F · zapasowy zbiornik BF1F, BFM1F · zapasowy zbiornik BOL1F, BOLM1F · pierścień uszczelniający zbiornika OR1F · wziernik kroplowy TROPFOLF · olej SOL, SOLWI, SOLLE · zapasowa membrana MEMBRANER14F · osłona sprężyny FEDERHAUBE1F · pokrętło FEDERHAUBE1F-RAD · kłódka na pokrętło VHS20 · kątownik mocujący W1F · zestaw łączący KP1F · zestaw łączący z konsolą ścienną KPW1F · konsole ścienne z gwintem WK1-14F.
Strefy zagrożone wybuchem
Urządzenie mechaniczne bez własnego źródła zapłonu. Zgodnie z deklaracją dotyczącą dyrektywy 2014/34/UE możesz je stosować w strefach 1 i 2 (gazy IIA, IIB, IIC) oraz 21 i 22 (pyły IIIA, IIIB), klasa temperaturowa T4, na warunkach opisanych przy serii FUTURA. Deklarację prześlemy na życzenie.
Ventilek radzi
Zostaw miejsce pod zbiornikami. Przy montażu pamiętaj o miejscu na spuszczanie kondensatu i dolewanie oleju.
Parametry dodatkowe
| Kategoria: | Dwuczęściowe jednostki uzdatniania FUTURA do stref ATEX do 16 bar |
|---|---|
| Wersja: | Kompletna jednostka |
| Ciśnienie: | 16 barów |
| Wymiary: | 104 × 225 mm |
| Certyfikacja: | ATEX |
| Możliwość filtrowania: | 5 µm |
| Wkład filtra: | Wkład wymienny 5 µm (FV-1F) |
| Medium: | Sprężone powietrze |
| Objętość zbiornika: | Filtr - 28 cm³, Smarownica - 40 cm³ |
| Odpływ kondensatu: | Półautomatyczne, Automatyczne |
| Temperatura pracy: | -10/50°C |
| Przepływ: | 1750 l/min |
| Zakres regulacyjny: | 0,5 - 16 barów |
| Zakres manometru: | 0 - 25 barów |
| Zawarte w dostawie: | Manometr |
| Gwint: | G 1/4" |
| Gwint do manometru: | 1/4" |
| W magazynie: | Magazyn zewnętrzny |
