Kompresory Pro Line Extensive i Expert A49B — dwustopniowe, 11 bar

Extensive i Expert · dwustopniowe · 11 bar · 90 do 270 l

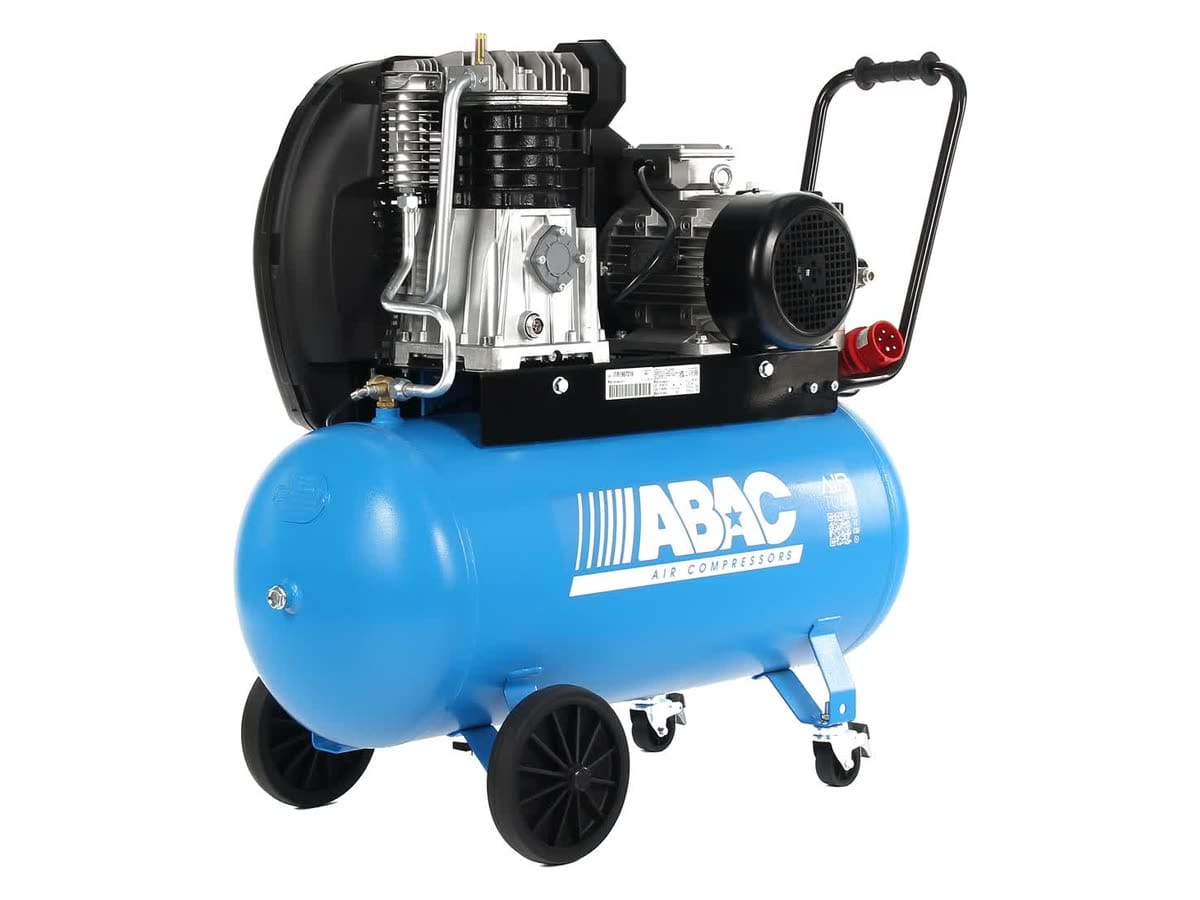

Czternaście kompresorów pasowych ABAC z tym samym dwustopniowym agregatem A49B, ciśnieniem 11 bar i dwoma poziomami wyposażenia. Extensive (BT) to podstawa: chłodnica końcowa, presostat z reduktorem, jedno przednie kółko skrętne z hamulcem i otwarta rączka. Expert (BP) dodaje dwa przednie kółka z hamulcem i zamknięty pałąk z gumowym uchwytem, a na wyjściu filtroreduktor — przy 150 do 270 l z dwoma szybkozłączami. Silnik 2,2, 3 lub 4 kW, ssanie 444, 553 lub 595 l/min, poziomy zbiornik 90 do 270 l, wersje jednofazowe i trójfazowe. Maszyny do serwisu, lakierni i warsztatu, gdzie narzędzia biorą powietrze długo bez przerwy i gdzie przydaje się wyższe ciśnienie w zbiorniku; markę ABAC serwisujemy.

Który Extensive lub Expert A49B — wyposażenie, silnik i zbiornik

Trzy wybory w tej kolejności: ile wyposażenia ma mieć maszyna, ile powietrza ma dawać agregat i ile ma go trzymać zbiornik. O napięciu decyduje potem gniazdko w warsztacie.

Czternaście maszyn obok siebie

Wszystkie: dwustopniowy dwucylindrowy agregat A49B smarowany olejem, ze wziernikiem oleju, napęd pasami klinowymi pod kształtowaną osłoną, chłodnica końcowa na wyjściu z agregatu, silnik elektryczny z zabezpieczeniem termicznym, presostat, reduktor ciśnienia, dwa manometry (zbiornik i wyjście), szybkozłącze DN 7,2, poziomy zbiornik na 11 bar z zaworem kulowym do spuszczania kondensatu, dwa koła z tyłu. Każdy Expert ma na wyjściu filtroreduktor; przy 150 do 270 l z dwoma szybkozłączami. Hałas: pierwsza liczba to poziom mocy akustycznej Lwa, druga ciśnienie akustyczne w odległości 4 m od maszyny. Na liście pod tym tekstem są też trzy maszyny starszej serii A-X z drucianą osłoną pasa (A49BX-4-90CT, A49BX-2,2-150CT, A49BX-4-270FT) — w tabeli ich nie ma, należą do wyprzedaży serii Pro Line A-X. A także trzy pionowe Experty z tym samym agregatem i zbiornikiem 270 l ustawionym pionowo (A49BP-2,2-270VM, A49BP-3-270VT, A49BP-4-270VT), które mają swoje miejsce wśród kompresorów pionowych ABAC.

#showmore#

Extensive (BT) czy Expert (BP) — i kiedy sięgnąć po A39B, serię B59–B70 lub Silent

Pod osłoną jest zawsze ten sam dwustopniowy agregat A49B: różnica między Extensive a Expertem polega na tym, jak się maszynę przewozi i co jest na wyjściu. Siostrzane serie: A39B ma jednostopniowy agregat na 10 bar, B59–B70 większe agregaty dwustopniowe, a Silent ten sam agregat A49B w wyciszonej obudowie.

Dwa stopnie, 11 bar, pasy klinowe i chłodnica końcowa — co jest w środku

Wyposażenie, eksploatacja i konserwacja

Co dostajesz z każdą maszyną

• Dwustopniowy dwucylindrowy agregat A49B smarowany olejem, ze wziernikiem, napęd pasami klinowymi pod kształtowaną osłoną koła pasowego

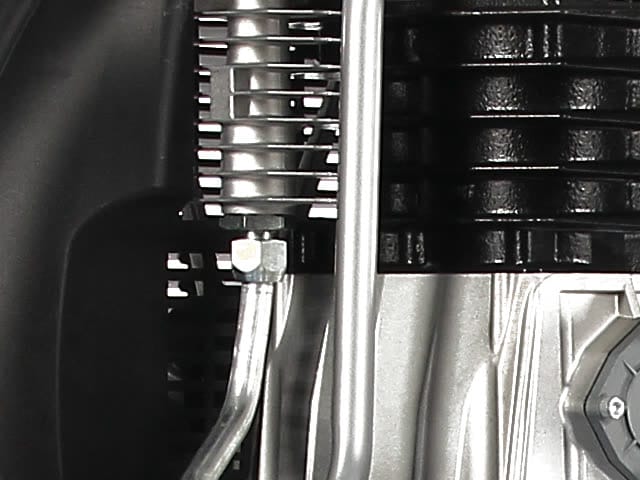

• Chłodnica końcowa na wyjściu z agregatu
• Silnik elektryczny 230 V lub 400 V / 50 Hz z zabezpieczeniem termicznym, presostat z pracą automatyczną
• Reduktor ciśnienia, dwa manometry (zbiornik i wyjście) i szybkozłącze DN 7,2 — Expert z filtroreduktorem, przy 150 do 270 l z dwoma szybkozłączami

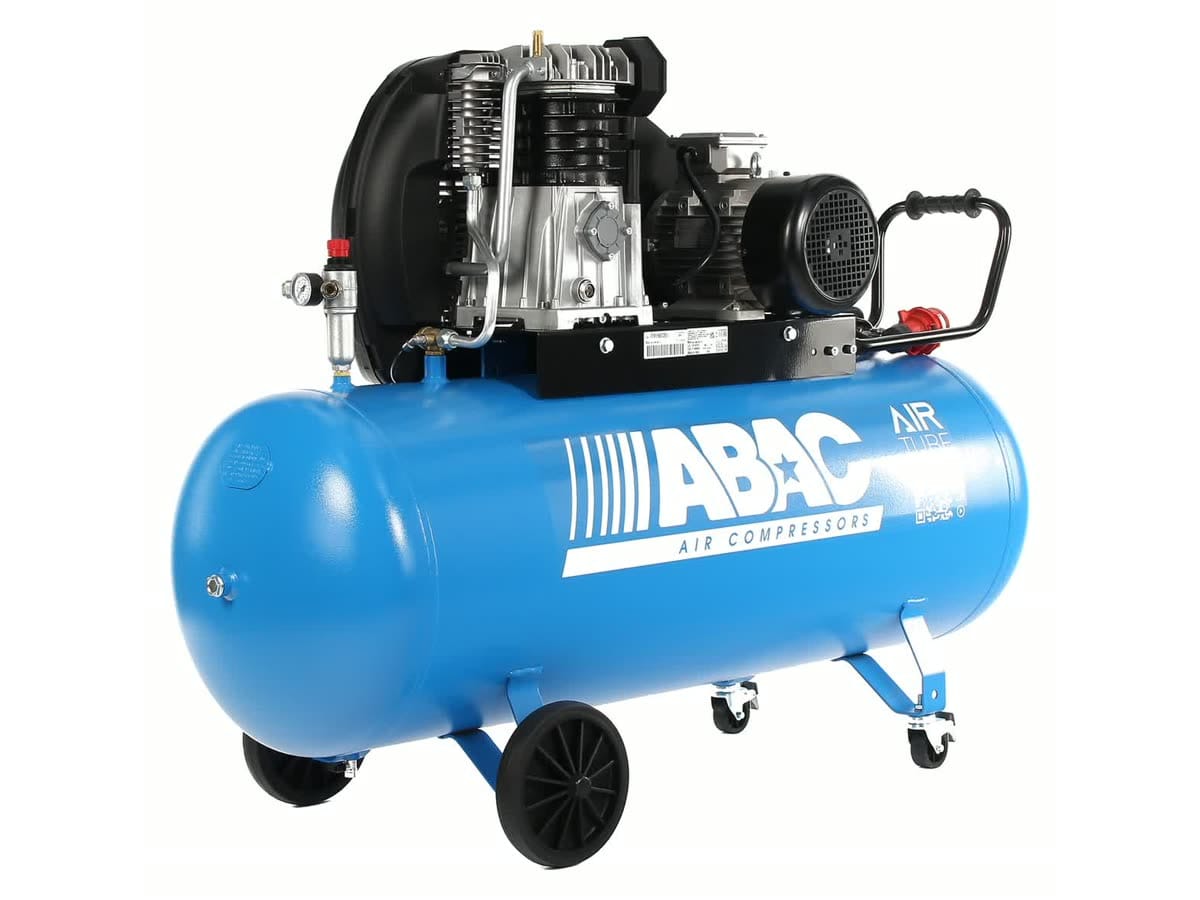

• Poziomy zbiornik 90, 150, 200 lub 270 l na 11 bar z zaworem kulowym do spuszczania kondensatu

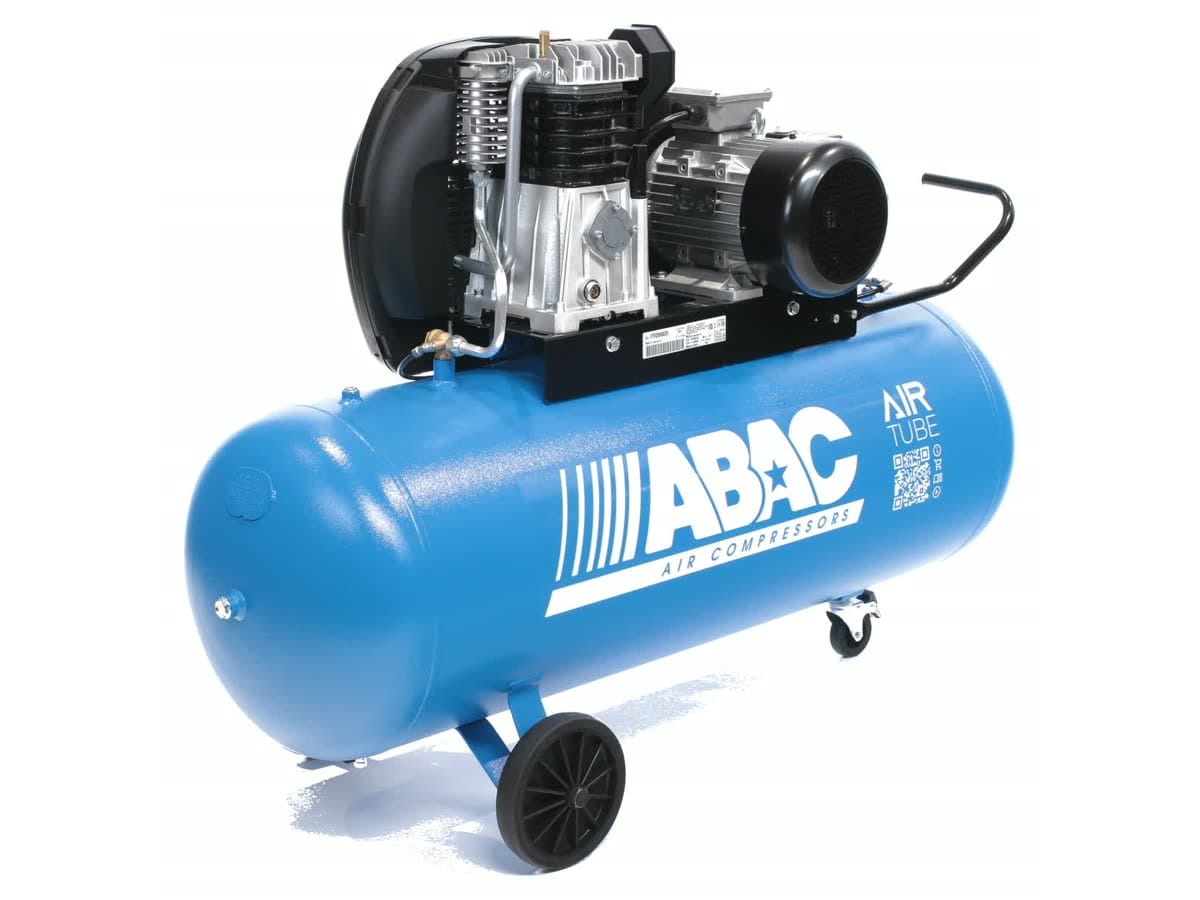

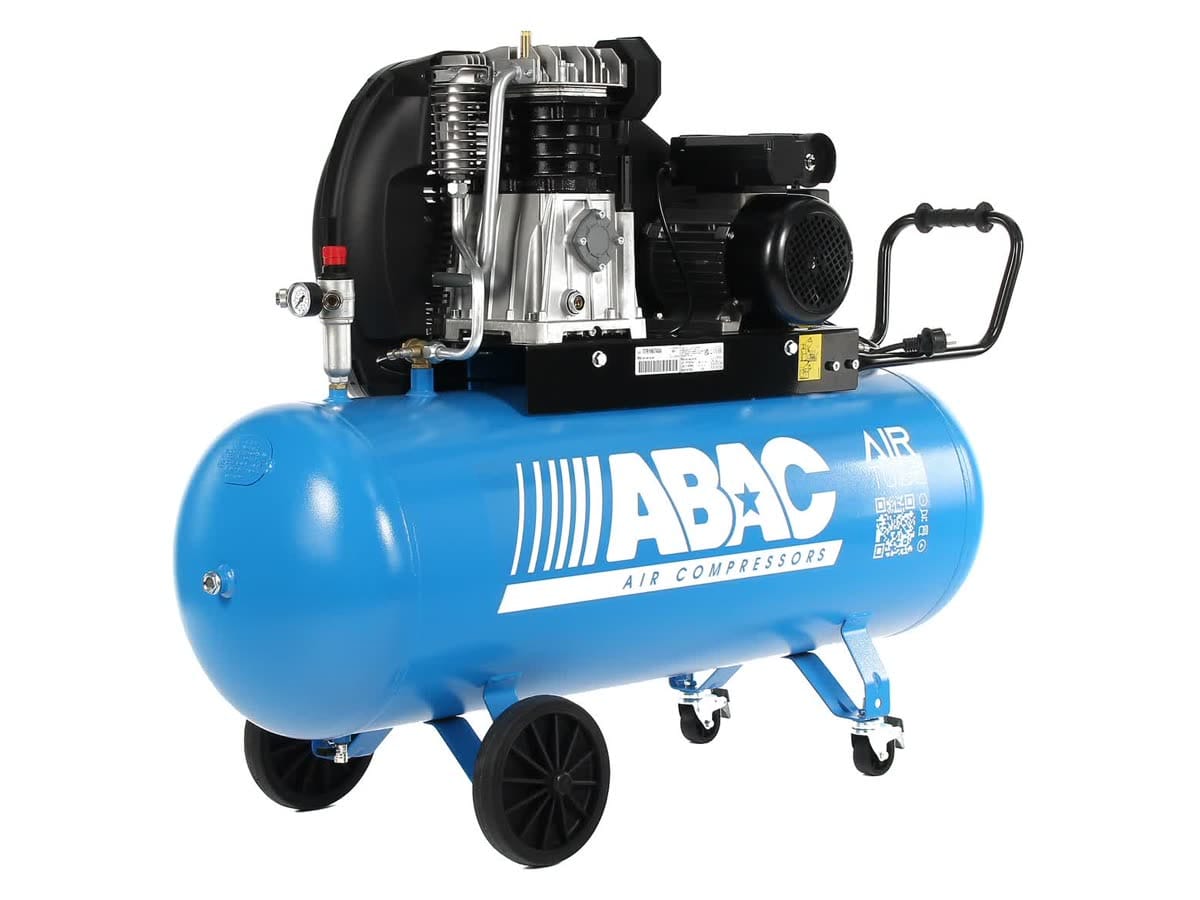

• Extensive: jedno przednie kółko skrętne z hamulcem i otwarta rączka; Expert: dwa przednie kółka skrętne z hamulcem, zamknięty pałąk z gumowym uchwytem i filtroreduktor na wyjściu
• Kod QR AirTube na zbiorniku otwiera filmy serwisowe
• Gwarancja 2 lata, na przerdzewienie zbiornika 10 lat; rozszerzenie gwarancji do 3 lat za dopłatą

Cztery wielkości, dwa poziomy wyposażenia

Detale maszyny

Gdzie pracują Extensive i Expert A49B

Akcesoria i serwis

Szybkozłącze DN 7,2 to ten sam standard, jaki mają węże, pistolety i narzędzia w całym naszym asortymencie. Extensive ma reduktor bez filtra — do pistoletu lakierniczego dołóż reduktor z filtrem przy stanowisku; Expert ma filtroreduktor już na maszynie. ABAC należy do grupy Atlas Copco i jest jedną z marek, które naprawiamy w naszym serwisie; agregat A49B i zestaw serwisowy A49-PK1 mamy w ofercie osobno.

• reduktor ciśnienia z filtrem — Filtr i reduktor przy stanowisku do pistoletu lakierniczego — przy Extensive konieczność.
• pistolety lakiernicze — Pistolety HVLP i LVLP; z 553 lub 595 l/min i zbiornikiem 200 lub 270 l na 11 bar maszyna wystarcza im na długi natrysk.
• klucze udarowe — Klucz udarowy pracujący bez przerwy w serwisie — 11 bar w zbiorniku daje rezerwę.
• pistolety do pompowania — Pompowanie ze zbiornika na 11 bar.
• pistolety do przedmuchiwania — Przedmuchiwanie części i maszyn.
• węże spiralne — Węże ze szybkozłączami DN 7,2 od maszyny do narzędzia — Expert 150 do 270 l ma wyjścia na dwa.
• agregat sprężarkowy A49B — Zamienny dwustopniowy agregat do całej serii; części zapewni nasz warsztat.
• zestaw serwisowy A49-PK1 — Płyta zaworowa, uszczelki głowicy i chłodnic, części zaworu zwrotnego i filtr ssący na większy przegląd; olej kupuje się osobno.
• serwis sprężarek ABAC — Naprawy gwarancyjne i pogwarancyjne maszyn ABAC w naszym warsztacie; wymiana pasów, filtrów i oleju.

Co dalej, gdy ani Extensive, ani Expert A49B nie pasuje

A49B to dwustopniowy agregat pasowej serii Pro Line. Kto potrzebuje tylko 10 bar, więcej powietrza niż 595 l/min, pracy obok stanowiska albo powietrza bez oleju, ma w ofercie ABAC alternatywy. Całą ofertę z filtrami według wydajności, zbiornika i napięcia znajdziesz w dziale kompresory.

• kompresory z agregatem A39B — Extensive i Expert z jednostopniowym agregatem A39B — 393 lub 486 l/min, 10 bar, 50 do 270 l, niższa cena.
• dwustopniowe kompresory B59–B70 — Większe agregaty dwustopniowe z silnikami 4 do 7,5 kW i zbiornikami do 500 l, których seria A49B nie ma.
• wyciszone kompresory ABAC Silent — Agregat A49B i inne w wyciszonej obudowie do pracy obok stanowiska.
• seria Expert Zero — Ta sama budowa z pasami, agregat bez oleju — do lakierni i tapicerni.
• seria Pro Line Export — Jednostopniowe agregaty A29B i A39B na 230 V w niższej cenie.
• wyprzedaż Pro Line A-X — Starsza seria z drucianą osłoną pasa na wyprzedaży, w tym trzy maszyny A49BX z tej listy.
• żeliwne kompresory ATMOS Perfect — Żeliwne dwucylindrowe agregaty ATMOS z chłodnicą końcową, 10 lub 12,5 bar, zbiorniki 90 do 500 l.
• dwustopniowe sprężarki tłokowe — Wszystkie maszyny dwustopniowe z filtrami według wydajności i zbiornika.
• kompresory na 11 bar — Maszyny na 11 bar różnych marek.
• kompresory ze zbiornikiem 270 l — Największe zbiorniki serii u różnych marek.
• kompresory o mocy 4 kW — Maszyny czterokilowatowe różnych marek.

Częste pytania

Czym dwustopniowy A49B różni się od jednostopniowego A39B i dlaczego 11 bar?

A39B spręża powietrze jednostopniowo do 10 bar. A49B spręża je w dwóch stopniach: pierwszy cylinder do ciśnienia pośredniego, drugi do 11 bar. Każdy stopień wykonuje mniejszą pracę, agregat pracuje w niższej temperaturze, a zbiornik przy 11 bar mieści więcej powietrza, więc narzędzie bierze dłużej między kolejnymi dopełnieniami. Za to A49B kosztuje więcej niż A39B z tym samym zbiornikiem — i ma w zbiorniku rezerwę, którą doceni klucz udarowy albo szlifierka pracująca bez przerwy.

Czym różnią się Extensive (BT) i Expert (BP)?

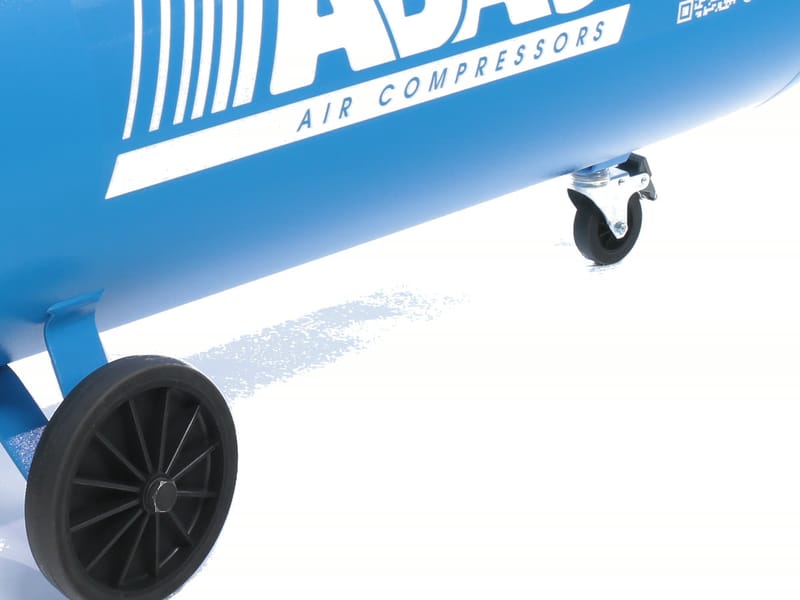

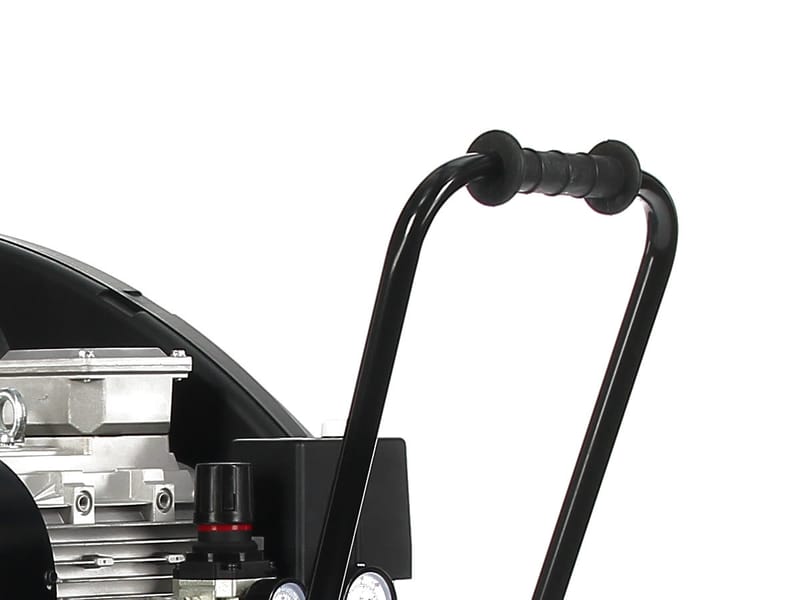

Agregat A49B, chłodnica końcowa, presostat, dwa manometry i szybkozłącze DN 7,2 są w obu takie same. Extensive ma z przodu jedno kółko skrętne z hamulcem, otwartą rączkę i reduktor z jednym wyjściem. Expert ma dwa przednie kółka skrętne z hamulcem, zamknięty pałąk z gumowym uchwytem i na wyjściu filtroreduktor — przy 150 do 270 l z dwoma szybkozłączami. Litera T w kodzie oznacza Extensive, P Expert.

2,2 kW, 3 kW czy 4 kW?

Silnik 2,2 kW (3 hp) kręci agregatem na 1 050 obr./min i daje 444 l/min; silnik 3 kW (4 hp) na 1 300 obr./min i daje 553 l/min; silnik 4 kW (5,5 hp) na 1 400 obr./min i daje 595 l/min. Maszyny trzy- i czterokilowatowe są tylko trójfazowe — 3 kW z 90 do 270 l, 4 kW z 200 i 270 l. Komu wystarczy 444 l/min, ma do wyboru oba napięcia — z wyjątkiem 270 l, gdzie 2,2 kW jest tylko na 230 V.

Co oznaczają CM i CT w oznaczeniu?

CM to silnik jednofazowy do zwykłego gniazdka 230 V — w serii A49B tylko z 2,2 kW (Expert 90CM, 150CM, 200CM, 270CM); CT to silnik trójfazowy na 400 V. Ani ssanie, ani ciśnienie nie zależą od napięcia; silnik trójfazowy potrzebuje gniazdka 400 V, jednofazowy krótkiego przewodu o odpowiednim przekroju, żeby rozruch nie wybijał bezpiecznika. Maszyny jednofazowe wszystkich marek są razem wśród kompresorów na 230 V.

Jaką pojemność zbiornika wybrać?

Zbiornik nie zwiększa ssania, tylko wydłuża czas, przez który narzędzie bierze powietrze, zanim silnik ruszy — a przy 11 bar mieści więcej niż ten sam zbiornik przy 10 bar. 90 l to serwisowy standard dla klucza udarowego i grzechotki przy jednym podnośniku; 150 i 200 l trzymają zapas dla pistoletu lakierniczego i dłuższego szlifowania; 270 l tam, gdzie na zmianę pracuje więcej narzędzi, a z silnikiem 4 kW także do pistoletu do piaskowania. Maszyny wszystkich marek według pojemności zestawiają kategorie parametryczne, na przykład kompresory ze zbiornikiem 200 l.

Ile powietrza daje agregat A49B?

Z silnikiem 2,2 kW zasysa 444 l/min przy 1 050 obr./min, z 3 kW 553 l/min przy 1 300 obr./min, z 4 kW 595 l/min przy 1 400 obr./min; wszystkie napełniają zbiornik do 11 bar. Ile powietrza naprawdę bierze twoje narzędzie i jak to policzyć, wyjaśnia artykuł o wyborze kompresora.

Jak głośno pracują?

Maszyny z 2,2 kW mają 93 dB Lwa i 73 dB w odległości 4 m, maszyny z 3 kW 96 dB Lwa i 76 dB w odległości 4 m, maszyny z 4 kW 97 dB Lwa i 77 dB w odległości 4 m. Kto potrzebuje mniej decybeli obok stanowiska, ma w ofercie ABAC agregat A49B w wyciszonej obudowie w serii Silent. Maszynę ustaw na równej podłodze i nie wciskaj jej w kąt, gdzie hałas się odbija.

Który model ma filtr na wyjściu?

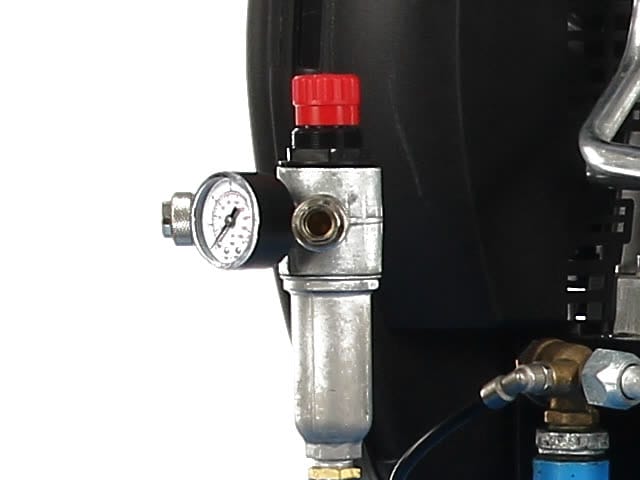

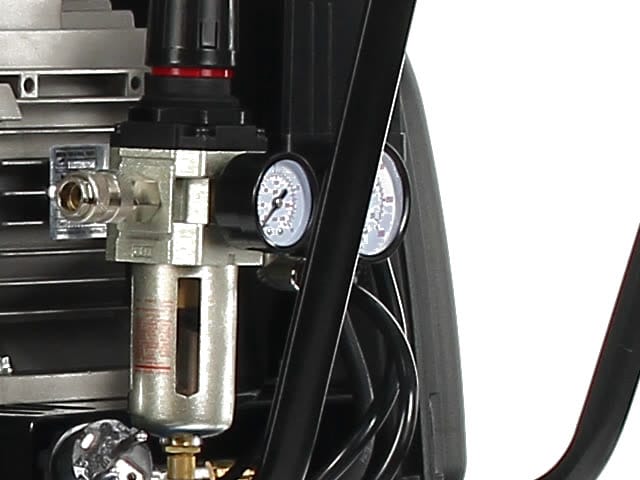

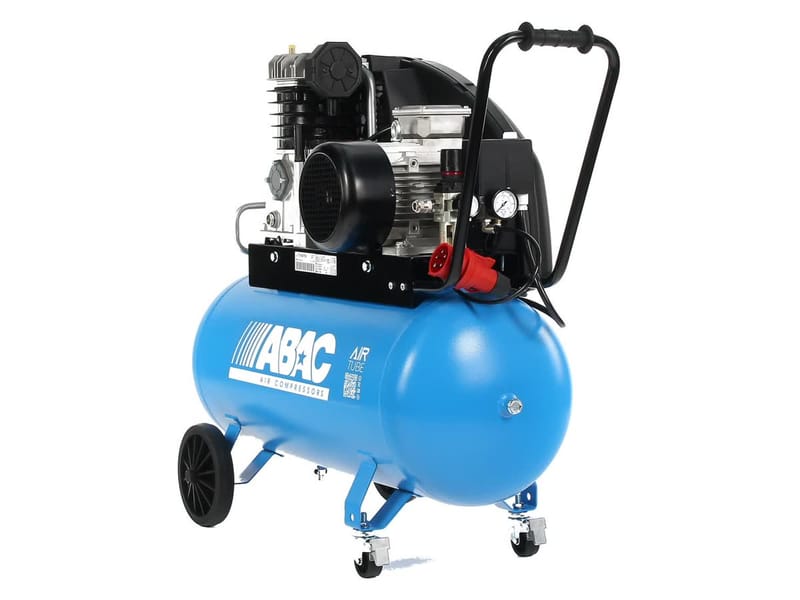

Każdy Expert (BP): dziewięćdziesiątki mają filtroreduktor ze zbiorniczkiem przy presostacie i jednym szybkozłączem, 150, 200 i 270 l filtroreduktor z manometrem i dwoma szybkozłączami na króćcu zbiornika — zatrzyma kondensat i zanieczyszczenia, zanim powietrze wyjdzie do narzędzia. Extensive (BT) ma reduktor z jednym wyjściem bez filtra; kto chce nim lakierować, dołoży reduktor z filtrem przy stanowisku.

Dlaczego A49B ma pasy klinowe i do czego służą kształtowana osłona i chłodnica końcowa?

Pasy pozwalają, żeby agregat pracował wolniej niż silnik — 1 050, 1 300 lub 1 400 obr./min; tłoki wykonują w ciągu zmiany mniej cykli, a agregat mniej się nagrzewa. Kształtowana osłona koła pasowego prowadzi powietrze chłodzące od koła pasowego przez żebrowane cylindry; chłodnica końcowa schładza sprężone powietrze, zanim wejdzie do zbiornika, więc kondensat zostaje w zbiorniku. Lżejsze maszyny bez pasów ABAC ma w serii Line.

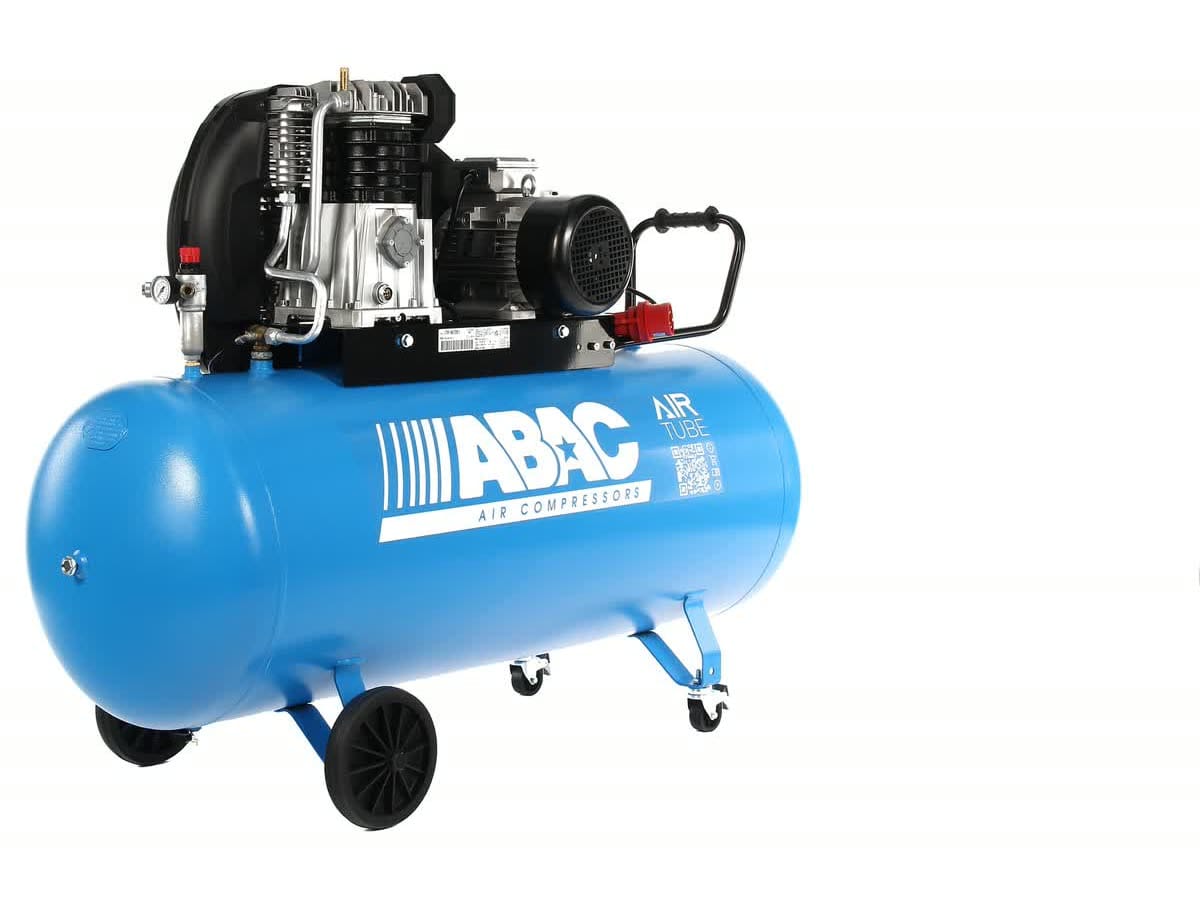

Co oznacza kod A49BP-3-200CT i tabliczka „CT4 / Hp 4"?

A49B to agregat, T Extensive, P Expert, liczba za myślnikiem to moc silnika w kW, kolejna liczba pojemność zbiornika w litrach, C maszyna na kółkach, M jednofazowy 230 V, T trójfazowy 400 V. Silnik jest oznaczony w koniach mechanicznych: 3 hp = 2,2 kW, 4 hp = 3 kW, 5,5 hp = 4 kW — dlatego A49BP-3-200CT ma na tabliczce „CT4".

Jaka jest gwarancja?

Dwa lata na maszynę z możliwością rozszerzenia do trzech lat za dopłatą przy zakupie i dziesięć lat na przerdzewienie zbiornika. Do tego należy zwykła konserwacja według instrukcji: spuszczanie kondensatu, kontrola poziomu oleju we wzierniku, wymiana oleju i czyszczenie filtra ssącego; na większy przegląd mamy w ofercie zestaw serwisowy A49-PK1 z płytą zaworową, uszczelkami i filtrem ssącym (olej osobno).

Dla kogo jest ta seria?

Do serwisu, lakierni i warsztatu, gdzie narzędzia biorą powietrze długo bez przerwy i gdzie przydaje się rezerwa 11 bar w zbiorniku: klucz udarowy przy podnośniku, pistolet lakierniczy, szlifierka, piaskowanie. Expert dla tych, którzy codziennie wożą maszynę; Extensive na stałe stanowisko. Maszyna tłokowa pracuje w cyklach i potrzebuje przerw; do ciągłego poboru dla większej liczby osób wybierz sprężarkę śrubową — wszystkie maszyny z filtrami według parametrów znajdziesz wśród kompresorów do zastosowań profesjonalnych.

Czym A49B różni się od serii B59–B70 i od Silent?

B59 do B70 to większe agregaty dwustopniowe tej samej budowy — 11 bar, silniki 4 do 7,5 kW, ssanie do 1 210 l/min i zbiorniki do 500 l — do warsztatów, gdzie 595 l/min nie wystarcza. Silent ma w wyciszonej obudowie agregat A49B albo agregaty serii B do pracy obok stanowiska. Przegląd wszystkich serii jest w przewodniku po seriach ABAC PRO Line.

Gdzie znajdę filmy serwisowe i kto robi serwis?

Na zbiorniku jest naklejka AirTube z kodem QR — po zeskanowaniu telefonem otwiera filmy instruktażowe i serwisowe do agregatu. Serwis, pasy, filtry i olej zapewnia nasz warsztat; pozostałe serie od walizkowych po śrubowe znajdziesz w przewodniku po marce ABAC.

Wszystkie wartości dotyczą zasilania 50 Hz. Wydajność ssania to ilość powietrza, którą agregat zasysa; ile z tego dostaje narzędzie, zależy od ciśnienia i zbiornika. Hałas podano jako poziom mocy akustycznej Lwa i ciśnienie akustyczne w odległości 4 m od maszyny. Kompresor tłokowy pracuje w cyklach (napełnianie zbiornika i przerwa), nie w sposób ciągły.
