Kompresory tłokowe ABAC Pro Line — olejowe dwucylindrowce od 1,5 do 7,5 kW

Ile powietrza na minutę?

Agregat jest sercem maszyny, a jego ssanie to pierwsza liczba, na którą się patrzy. W seriach podstawowych A29B daje 255 lub 320 l/min, A39B 393 lub 486, a dwustopniowy A49B 444 do 595; przy wolniejszym przełożeniu te same agregaty dają mniej. Żeliwne agregaty B59B, B60 i B70 idą od 653 do 1 210 l/min, a dwa agregaty na jednym zbiorniku dają nawet 2 420. Zużycie powietrza każde narzędzie ma podane w instrukcji; zsumuj wszystkie, które będą pracować jednocześnie, i dodaj zapas na cykle.

Jeden stopień czy dwa?

Agregat jednostopniowy spręża powietrze w jednym kroku i kończy na 10 bar; takich w serii jest 36. Dwustopniowy prowadzi je przez dwa cylindry jeden za drugim z chłodnicą międzystopniową i daje 11 lub 15 bar — tych jest 58. Różnica nie tkwi tylko w ciśnieniu: przy tych samych 2,2 kW jednostopniowy A39B zasysa 393 l/min, dwustopniowy A49B 444. Za ten sam pobór mocy dostajesz więc i więcej powietrza, i wyższe ciśnienie.

Gniazdko czy przyłącze trójfazowe?

Do zwykłego gniazdka 230 V pasują 22 maszyny serii — agregaty A29B, A39, A39B i A49B, wszystkie z silnikiem 1,5 lub 2,2 kW. Pozostałe 72 są trójfazowe na 400 V, cała seria B bez wyjątku. Napięcie jest więc drugim pytaniem zaraz po agregacie, bo decyduje, co w ogóle doprowadzisz do warsztatu.

Gdzie postawisz maszynę?

Na kółkach z pałąkiem jeżdżą po warsztacie i na budowę 63 maszyny serii, pozostałych 31 stoi na stopach albo na nogach i podłącza się na stałe do instalacji. Pionowy zbiornik oszczędza podłogę, dwa agregaty na jednym zbiorniku pokryją szczyty, a osuszacz na zbiorniku osuszy powietrze, zanim odejdzie do rurociągu.

Pro Line A29B

Gdy przy maszynie stoi jedna osoba, a narzędzie dmucha tylko chwilę. Najmniejszy jednostopniowy agregat serii: 255 l/min z silnikiem 1,5 kW albo 320 l/min z 2,2 kW, 10 bar, poziomy zbiornik 50 do 200 l na kółkach. Jedenaście maszyn; wyposażenie Extensive to podstawa, Expert dodaje zamknięty pałąk i filtr na wyjściu.

11 maszyn · 1,5 i 2,2 kW · 255 i 320 l/min · 50–200 l

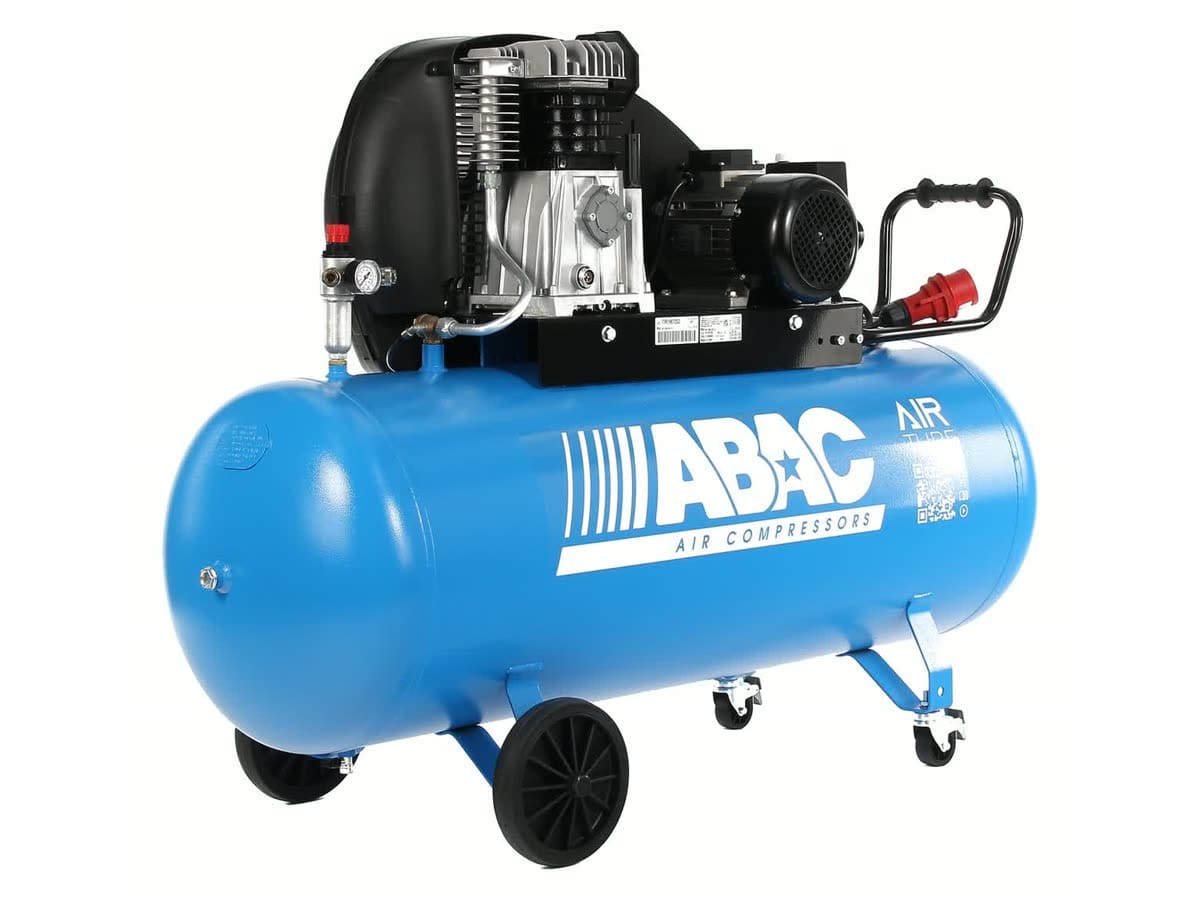

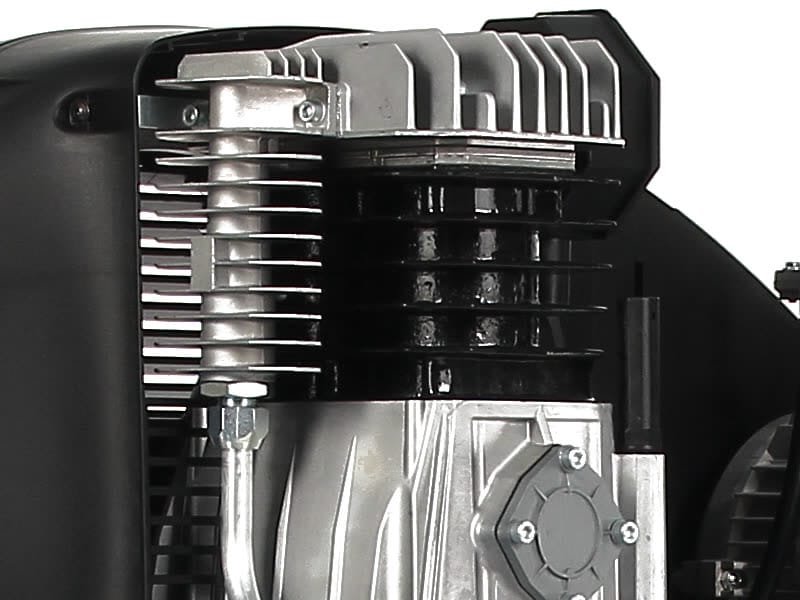

Pro Line A39B

Gdy do zszywacza dochodzi klucz udarowy i pistolet natryskowy. Mocniejszy agregat jednostopniowy: 393 l/min z silnikiem 2,2 kW albo 486 l/min z 3 kW, 10 bar, zbiornik 50 do 270 l. Czternaście maszyn w wyposażeniu Extensive i Expert, na 230 i 400 V — pięć wielkości zbiornika, najwięcej z serii podstawowych.

14 maszyn · 2,2 i 3 kW · 393 i 486 l/min · 50–270 l

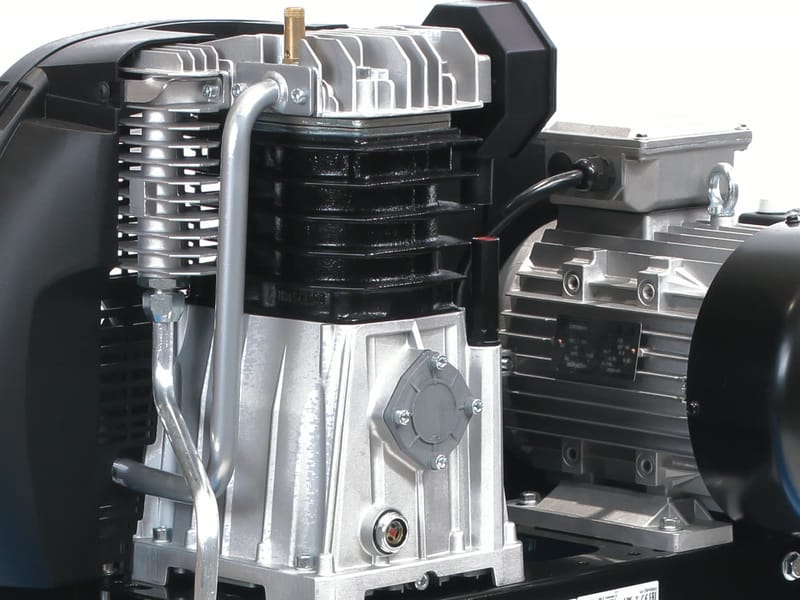

Pro Line A49B

Gdy w zbiorniku ma być 11 bar, a praca trwa dłużej. Pierwszy dwustopniowy agregat serii: powietrze przechodzi przez dwa cylindry jeden za drugim i chłodnicę międzystopniową między nimi, a wynik to 11 bar i 444 do 595 l/min zależnie od silnika 2,2, 3 lub 4 kW. Czternaście maszyn: zbiornik od 90 do 270 l, do gniazdka i na przyłącze trójfazowe.

14 maszyn · 2,2–4 kW · 444–595 l/min · 90–270 l

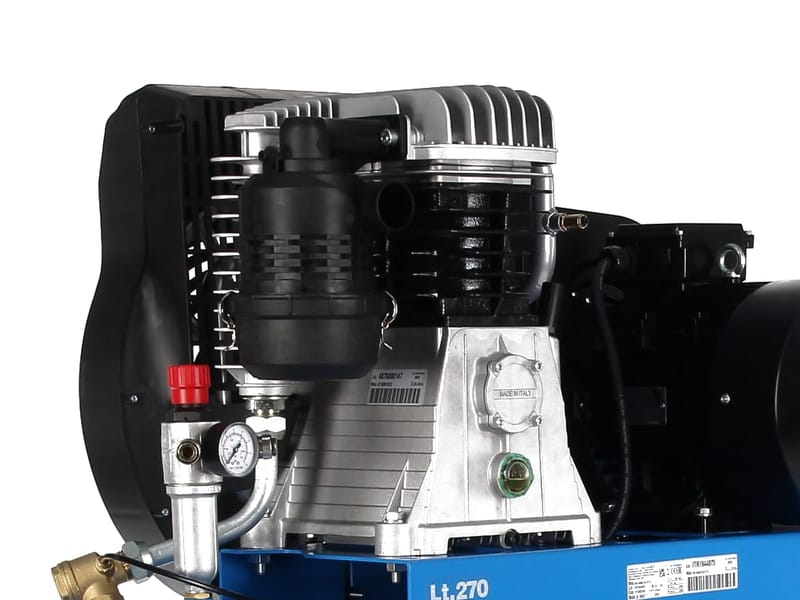

Pro Line B59B, B60 i B70

Gdy przy narzędziach stoi kilka osób jednocześnie. Żeliwne dwustopniowe agregaty B59B, B60 i B70 z silnikami 4, 5,5 i 7,5 kW na 400 V: 653, 827 lub 1 210 l/min, 11 bar, zbiornik 200 do 500 l; czternasta maszyna serii to dziewięćdziesiątka na kółkach z ciśnieniem 15 bar. Wersja CT ma kółka, pałąk i reduktor, więc przejedzie tam, gdzie jest praca, a wersja FT jest bez podwozia i zostaje na jednym miejscu, podłączona do instalacji.

14 maszyn · 4–7,5 kW · 653–1 210 l/min · 90–500 l

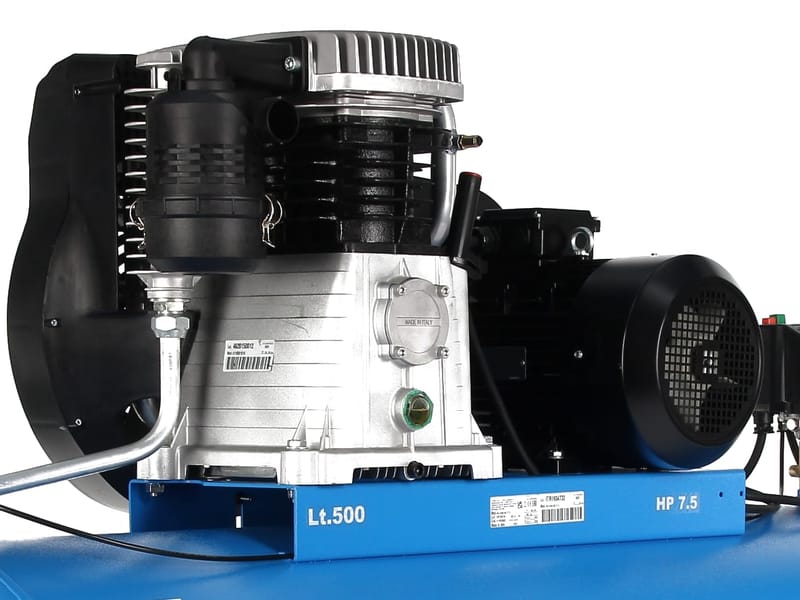

Wolnoobrotowe B60, B70 i B79

Gdy maszyna załącza się bez końca i ma wytrzymać. Te same agregaty, które koło pasowe rozkręca wolniej: B60 i B70 pracują na 1 100 obrotach, największy B79 na 900. Niższe obroty to mniej suwów tłoka na minutę i chłodniejszy agregat; ssanie 660, 1 023 lub 1 130 l/min, zbiornik 270 lub 500 l.

8 maszyn · 4–7,5 kW · 660–1 130 l/min · 270–500 l

Z osuszaczem na zbiorniku

Gdy do instalacji nie może trafić kondensat. Osuszacz ziębniczy siedzi na zbiorniku już fabrycznie i trzyma ciśnieniowy punkt rosy +3 °C, więc za maszyną nie ma już co kondensować. Pięć maszyn z agregatami B59B, B60 i B70, zbiornik 270 lub 500 l, rozruch bezpośredni albo przez rozdzielnicę gwiazda-trójkąt.

5 maszyn · 4–7,5 kW · 653–1 210 l/min · 270–500 l

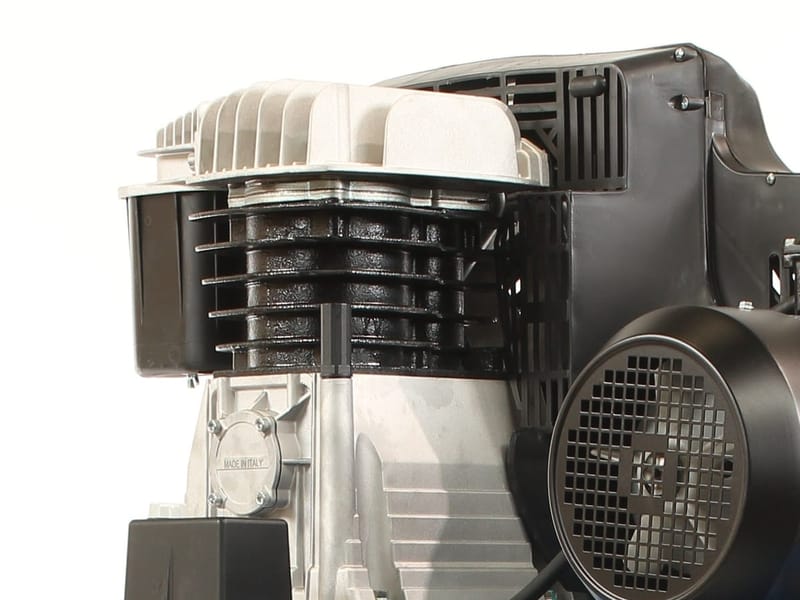

Z pionowym zbiornikiem

Gdy w warsztacie jest mało miejsca na podłodze. Zbiornik postawiony pionowo, agregat na płycie nad nim: najmniejsza maszyna pionowa zajmuje na podłodze 832 × 472 mm. Powietrza ani litrów przez to nie ubędzie, zmienia się tylko powierzchnia zabudowy. Siedem maszyn z agregatami A39B, A49B, B59B i B60, zbiornik 150 do 270 l.

7 maszyn · 2,2–5,5 kW · 393–827 l/min · 150–270 l

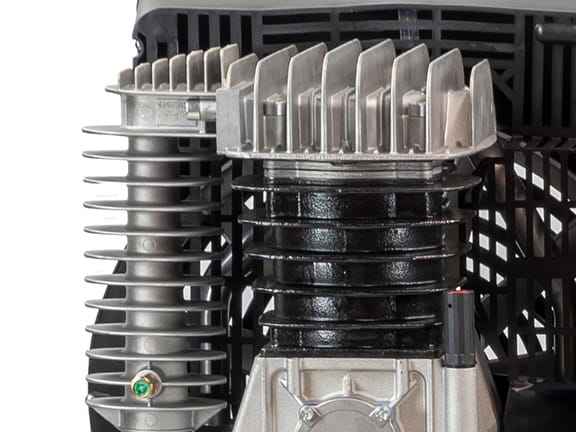

Tandemy — dwa agregaty

Gdy z powodu jednego agregatu nie może stanąć cały warsztat. Dwa takie same agregaty, każdy z własnym silnikiem, na jednym poziomym zbiorniku 500 lub 900 l. Zwykły odbiór pociągnie jeden, na szczyt po chwili dołącza drugi; gdy jeden odstawisz do serwisu, warsztat zostaje z powietrzem. Suma ssania to 1 306 do 2 420 l/min, ciśnienie 11 bar.

6 maszyn · 2 × 4 do 2 × 7,5 kW · 1 306–2 420 l/min · 500 i 900 l

Na 15 bar

Gdy dziesięć barów przy narzędziu nie wystarcza. Agregaty B60 i B70 z przełożeniem na 1 000 obrotów, zbiornik 500 l wymiarowany na wyższe ciśnienie i rozdzielnica gwiazda-trójkąt: 570 lub 930 l/min przy 15 bar. Jedyna maszyna na kółkach z tym ciśnieniem to dziewięćdziesiątka B59B-4-90CTH — do serwisu opon, który jeździ do klienta; w tabeli niżej należy do serii B59B, B60 i B70.

2 maszyny · 5,5 i 7,5 kW · 570 i 930 l/min · 500 l

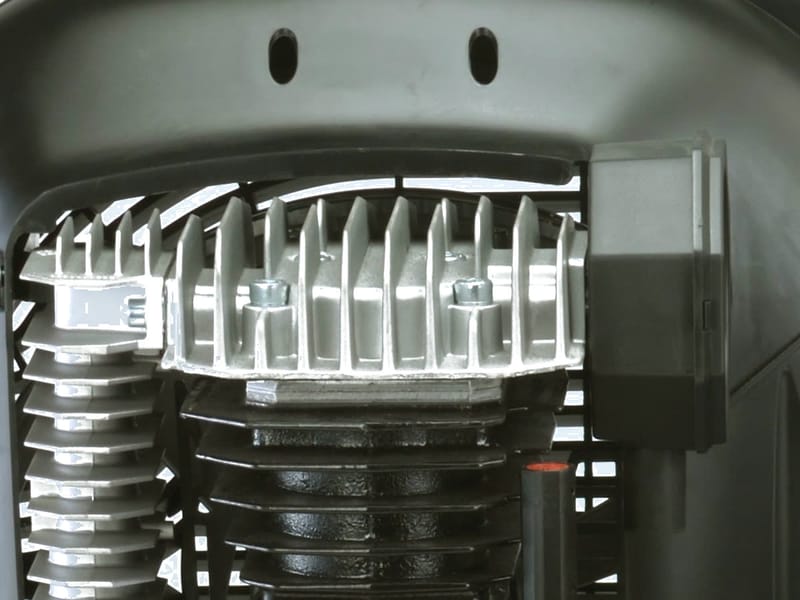

Pro Line Export

Gdy wystarczy mniejsze ssanie, a maszyna ma pójść do zwykłego gniazdka. Cztery maszyny z agregatami A29B i A39B do gniazdka 230 V, z taką samą kształtowaną osłoną koła pasowego, chłodnicą końcową i reduktorem jak w seriach podstawowych A. Koło pasowe kręci nimi wolniej — 178 i 355 l/min przy 750 i 950 obrotach — a zbiornik ma 50 lub 90 l.

4 maszyny · 1,5 i 2,2 kW · 178 i 355 l/min · 50 i 90 l

Pro Line A-X — wyprzedaż

Gdy nie przeszkadza starsza generacja w niższej cenie. Dziewięć maszyn poprzedniej generacji z agregatami A29B, A39, A39B i A49B: 320 do 595 l/min, 10 lub 11 bar, zbiornik 50 do 270 l, 230 i 400 V. Poznasz je po drucianej osłonie koła pasowego zamiast kształtowanej.

9 maszyn · 2,2–4 kW · 320–595 l/min · 50–270 l

Napęd pasami klinowymi

Silnik nie kręci agregatem bezpośrednio, tylko przez koło pasowe i pasy klinowe. Przełożenie pozwala kręcić agregatem wolniej niż silnik — od 750 do 1 400 obrotów na minutę zależnie od serii — a pas jednocześnie tłumi udary. Koło pasowe i pasy zakrywa osłona.

Agregat smarowany olejem

Wszystkie 94 maszyny mają agregat smarowany olejem ze wziernikiem, w którym poziom jest widoczny. Do konserwacji należy pilnowanie tego poziomu i spuszczanie kondensatu zaworem w dnie zbiornika; interwały każda maszyna ma w instrukcji. Chłodnicę końcową na wyjściu z agregatu ma 88 maszyn z 94 — brakuje jej tylko w części wyprzedaży A-X.

Extensive i Expert w seriach A

Dwa poziomy wyposażenia, które obowiązują tylko w trzech seriach z jedenastu — A29B, A39B i A49B. Różnią się podwoziem, uchwytem i tym, co jest na wyjściu powietrza: Expert ma w porównaniu z Extensive jedno kółko więcej, pałąk zamknięty dookoła i za reduktorem jeszcze filtr. Co dokładnie zawiera który poziom, rozpisują strony tych trzech serii; w pozostałych ośmiu zamiast wyposażenia decyduje wersja albo agregat.

Zasilanie i rozruch silnika

Do zwykłego gniazdka 230 V pasują maszyny z silnikiem 1,5 lub 2,2 kW; od 3 kW w górę silnik jest zawsze trójfazowy na 400 V, a przyłącze podłącza elektryk z uprawnieniami. W części maszyn z najmocniejszymi silnikami na końcu kodu dochodzi X — rozdzielnica z rozruchem gwiazda-trójkąt, z którą silnik rusza z niższym prądem.

Serwis i gwarancja

Na maszyny dajemy dwa lata gwarancji z możliwością rozszerzenia do trzech za dopłatą i dziesięć lat na przerdzewienie zbiornika. Instrukcje i filmy serwisowe otwiera kod QR AirTube bezpośrednio na maszynie. Markę ABAC serwisujemy we własnym warsztacie — w gwarancji i po niej, z oryginalnymi częściami i zestawami serwisowymi do agregatów.
