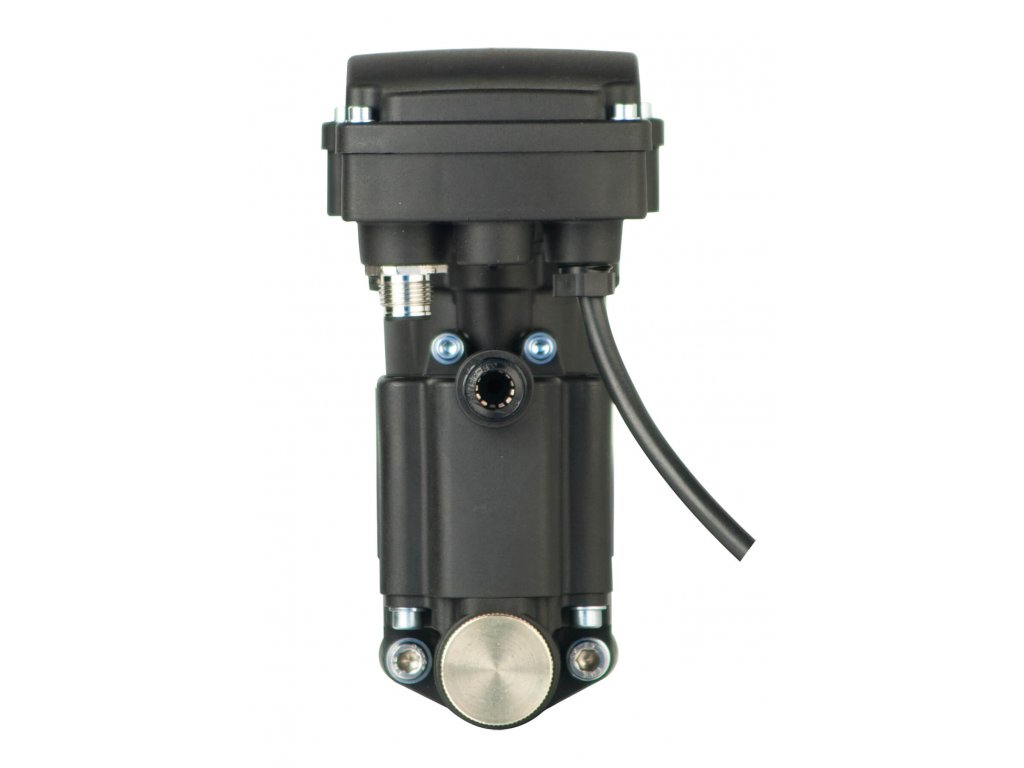

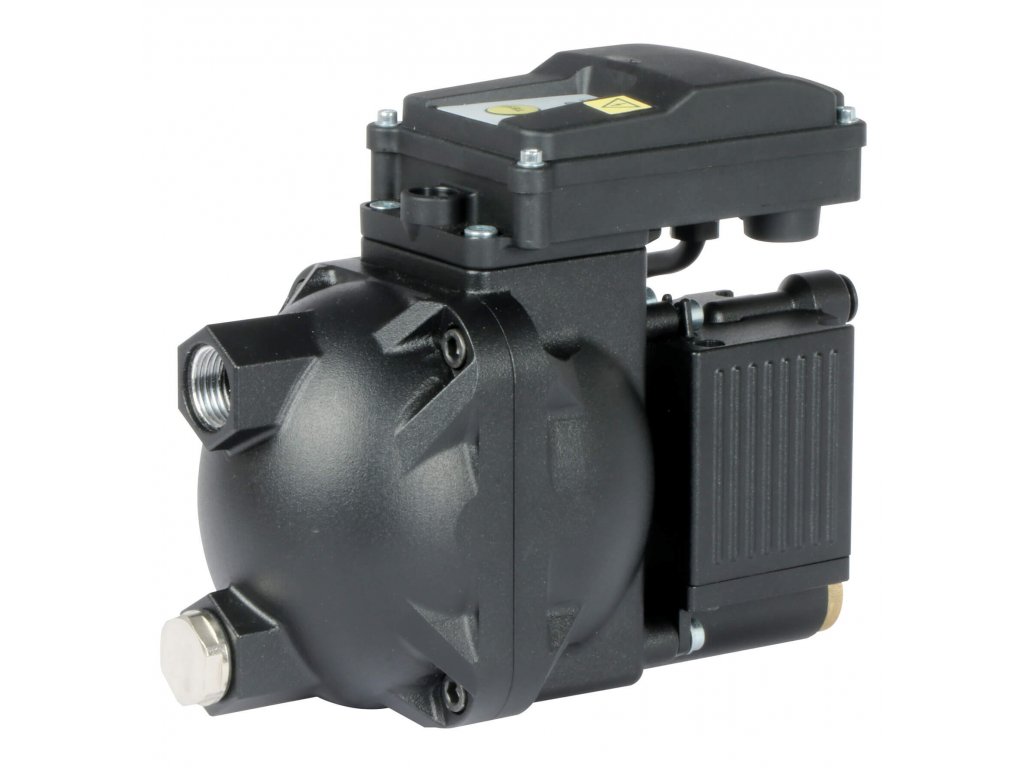

Elektroniczny spust kondensatu EMD150
Kod: EMD150
Opis szczegółowy produktu
Nowoczesny system spustu kondensatu z kompresora EMD150
- nowoczesny system odprowadzania kondensatu z automatyczną kontrolą działania, wykrywaniem usterek i brakiem zrzutu powietrza
- korpus z poliamidu PA o kompaktowych wymiarach, montaż poziomy i pionowy
- bezpośrednio sterowany zawór samoczyszczący - opatentowane rozwiązanie, zintegrowany ekran filtra; wykrywanie poziomu kondensatu za pomocą czujnika pojemnościowego
- eMD25C jest wyposażony w wyjście alarmowe do zdalnego zarządzania, panel sterowania z sygnalizacją LED i przycisk testowy
- dostępne z różnymi opcjami napięcia, wyjściem alarmowym do zdalnego monitorowania i połączeniem serwisowym do pobierania danych operacyjnych z urządzenia za pomocą urządzenia Service Network
- odpływ kondensatu ze wszystkich modeli poprzez złącze 8 mm; temperatura robocza +1,5 °C do +65 °C, stopień ochrony IP54
- zaprojektowany do wydajnego, bezstratnego odprowadzania kondensatu z osuszaczy, zbiorników ciśnieniowych i filtrów
- ważna uwaga: zdolności wybaczania są podane dla regionu klimatycznego Europy Środkowej
Parametry dodatkowe
| Kategoria: | Spusty kondensatu: elektroniczne, czasowe i pływakowe |
|---|---|
| Ciśnienie: | 16 barów |
| Podłączenie strony: | 1/2" |
| Wymiary: | 190 × 97 × 162 mm |
| Masa: | 1,3 kg |
| Aplikacja: | Kompresory tłokowe, Kompresory śrubowe, Chłodnice końcowe, Separatory cyklonowe, Zbiorniki ciśnieniowe, Suszarki, Filtry powietrza |
| Napięcie elektryczne: | 230 V AC |
| Odpływ kondensatu: | 150 l/godz |
| Uszczelki: | NBR |
| Wyposażenie: | Przycisk testowy, Sygnalizacja LED |
| Wydajność filtra: | 930 000 l/min |
| Wydajność kompresora: | 92 000 l/min |
| Wydajność suszarki: | 186 000 l/min |
| Odwadniacz kondensatu: | Automatyczna strona |
| Wejście zasilania: | 18VA |
| Połączenie serwisowe: | Nie |
| Bezpiecznik wewnętrzny: | 5× 20 1A T |
| Wyjście alarmowe: | Nie |
| W magazynie: | Magazyn zewnętrzny |
| Pozycja została wyprzedana… | |
Odpouštěče kondenzátu Omega Air - řada EMD
Ocena produktu
Bądź pierwszą osobą, która napisze opinię do tego produktu.
Omega Air to słoweński producent urządzeń do uzdatniania sprężonego powietrza z siedzibą w Lublanie. Firma powstała w 1988 roku, dziś zatrudnia 370 osób i eksportuje do ponad 80 krajów. Ma własny dział rozwoju i patenty, a prawie całą produkcję prowadzi we własnych zakładach.
U nas znajdą Państwo przede wszystkim filtry przemysłowe do 420 bar wraz z wkładami zamiennymi, nierdzewne filtry procesowe i sterylne, osuszacze chłodnicze, adsorpcyjne i membranowe, kolumny z węglem aktywnym, separatory olej-woda i spusty kondensatu. Pracują w warsztatach i dużych zakładach, w przemyśle spożywczym, farmacji, chemii i lakierniach.
Słoweński producentFiltry, osuszacze i separatory Omega Air
Filtry przemysłowe do 50 bar
Filtry do typowych instalacji. Serie AAF i BF do 16 bar, BFHP do 25 bar i HF do 50 bar. Stopień filtracji określa wkład.
- od filtra zgrubnego po węgiel aktywny
- gwint G 1/8" do 3" lub kołnierze DN80 do DN300
- AAFHT do gorącego powietrza do +120 °C
Filtry wysokociśnieniowe CHP i IHP
Na ciśnienie 100, 250 i 420 bar. Korpus CHP jest ze stali węglowej niklowanej, IHP ze stali nierdzewnej.
- 8 rozmiarów z gwintem G 1/4" do 2"
- przepływ od 667 do 11 917 l/min przy 7 bar
- sześć stopni aż po węgiel aktywny
Nierdzewne filtry procesowe
Stal 1.4404 dla żywności i farmacji. Sześć serii do 14 i 50 bar z gwintem, kołnierzami lub końcówkami do wspawania.
- 12 stopni filtracji w każdej serii
- wkład sterylny w seriach PF i HPF
- przepływ od 1 250 do 352 000 l/min przy 7 bar
Osuszacze chłodnicze RDS
Punkt rosy +3 °C dla większości zakładów. Powietrze w osuszaczu się schładza, woda się skrapla, a spust usuwa ją bez straty powietrza.
- 18 rozmiarów, od 333 do 31 667 l/min
- ciśnienie robocze do 16 bar
- sterownik pokazuje punkt rosy
Osuszacze adsorpcyjne ADRY
Bardzo suche powietrze, punkt rosy −40 °C. Wilgoć zatrzymuje adsorbent w dwóch kolumnach, które pracują na zmianę.
- 9 rozmiarów, od 6 do 200 Nm³/h
- na życzenie punkt rosy −25 lub −70 °C
- filtr wlotowy i wylotowy w komplecie
Osuszacze membranowe MADRY
Osuszają bez prądu. Para wodna przechodzi przez ściankę pustych włókien, suche powietrze zostaje w środku.
- 12 rozmiarów, od 50 do 3 000 l/min
- punkt rosy do −40 °C, do 12 bar
- dokładny filtr wstępny i mikrofiltr w komplecie
Kolumny z węglem aktywnym TAC
Zatrzymują pary oleju, które przepuści filtr. Powietrze przepływa przez warstwę granulowanego węgla aktywnego.
- olej na wylocie poniżej 0,003 mg/m³
- 19 rozmiarów, od 6 do 1 200 Nm³/h
- do 16 bar, wysokociśnieniowe TACHP do 420 bar
Separatory olej-woda WOS
Oddzielają olej z kondensatu. Olej zostaje we wkładzie z włókien polipropylenowych i w węglu aktywnym, odpływa woda.
- olej resztkowy poniżej 10 ppm
- 4 rozmiary do kompresorów do 35,5 m³/min
- wkłady wymienia się raz w roku
Nie wiedzą Państwo, jakie stopnie filtracji są potrzebne? Kalkulator w filtracji przemysłowej dobierze je według zastosowania, ciśnienia i przepływu, także z odprowadzaniem kondensatu.
Kalkulator filtracjiAsortyment Omega Air obok siebie
| Grupa, serie, zakres i zastosowanie | |||
|---|---|---|---|
| Grupa | Serie | Zakres | Zastosowanie |
| Filtry przemysłowe | AAF, AAFHT, BF, BFHP, HF | do 16, 25 i 50 bar | instalacje sprężonego powietrza, gorące powietrze do +120 °C |
| Filtry wysokociśnieniowe | CHP, IHP | 100, 250 i 420 bar | instalacje wysokociśnieniowe |
| Nierdzewne filtry procesowe | PF, HPF, WFIT, WFIF, WFIW, WHFIT | do 14 i 50 bar | przemysł spożywczy, farmacja, chemia |
| Filtry sterylne | SF, SPF | do 10 i 14 bar | sterylne powietrze, zatrzymują także bakterie |
| Filtry do zastosowań specjalnych | AAFS, PPA, B-AIR, AAFO2, HFO2, P-VAC, M-VAC | do 16 i 50 bar, próżnia od 20 mbar | lakiernie, powietrze oddechowe, tlen, pompy próżniowe |
| Separatory cyklonowe | AAFC, HFC, CHP, IHP, CS, SFH | do 16, 50 i 420 bar | ciekła woda i olej zaraz za kompresorem |
| Osuszacze chłodnicze | RDS, RDL | do 16 i 13 bar | punkt rosy +3 i +5 °C |
| Osuszacze adsorpcyjne | ADRY, B-DRY, F-DRY | 4 do 16 bar | punkt rosy −40 °C, na życzenie −25 lub −70 °C |
| Osuszacze membranowe | MADRY | do 12 bar | punkt rosy do −40 °C bez prądu |
| Kolumny z węglem aktywnym | TACM, TAC, TACF, TACHP | do 16 bar, TACHP do 420 bar | pary oleju, olej poniżej 0,003 mg/m³ |
| Separatory olej-woda | WOS, WOSM | kompresory do 35,5 m³/min | olej z kondensatu poniżej 10 i 20 ppm |
| Spusty kondensatu | MCD, AOK, TD, AD20 | do 420 bar | ręczne, pływakowe, czasowe i elektroniczne |
Przepływy filtrów i osuszaczy producent podaje przy ciśnieniu 7 bar. Wszystkie rozmiary i stopnie znajdą Państwo na stronie każdej grupy.
Jak zestawić uzdatnianie sprężonego powietrza
1. Określić czystość
Zależnie od zastosowania należy wybrać klasę czystości ISO 8573-1: trzy liczby dla cząstek stałych, wody i oleju. Warsztatowi wystarczy 3:4:4, lakierowanie wymaga 1:4:1, a żywność w bezpośrednim kontakcie 1:2:1.
2. Ustawić stopnie
Zaraz za kompresorem montuje się separator lub filtr podstawowy, za nim osuszacz i dokładniejsze stopnie. Dokładny filtr wstępny 0,1 µm zawsze przed mikrofiltrem 0,01 µm, węgiel aktywny dopiero za mikrofiltrem.
3. Dobrać rozmiar
Filtr i osuszacz dobiera się według przepływu kompresora i ciśnienia w instalacji. Przepływy podano przy 7 bar, przy niższym ciśnieniu filtr przepuści mniej powietrza.
4. Konserwować
Wkłady wymieniać raz w roku, wcześniej, gdy wzrośnie spadek ciśnienia. Kondensat odprowadzać spustem, a wkłady separatora WOS wymieniać raz w roku.
Najczęstsze pytania
- Czym różni się dokładny filtr wstępny od mikrofiltra?
- Dokładny filtr wstępny zatrzymuje cząstki do 0,1 µm i olej do 0,1 mg/m³, mikrofiltr do 0,01 µm i 0,01 mg/m³. Filtr wstępny montuje się zawsze przed mikrofiltrem, aby chronił jego wkład.
- Jak znaleźć wkład zamienny do filtra Omega Air?
- Wkład ma ten sam kod co filtr i na końcu literę V: do filtra AAFP-78 pasuje wkład AAFP-78V. Większość wkładów wymienia się raz w roku, wcześniej, gdy wskaźnik pokaże wyższy spadek ciśnienia.
- Który osuszacz Omega Air wybrać?
- Warsztatom i większości zakładów wystarczy osuszacz chłodniczy RDS z punktem rosy +3 °C. Bardzo suche powietrze lub instalacja narażona na mróz wymaga osuszacza adsorpcyjnego ADRY z punktem rosy −40 °C. Osuszacz membranowy MADRY nie potrzebuje prądu i nadaje się do małych przepływów bezpośrednio przy maszynie.
- Gdzie zamontować kolumnę z węglem aktywnym?
- Za osuszaczem i mikrofiltrem 0,01 µm, który zatrzyma krople i aerozol oleju. Kolumna usunie następnie pary oleju poniżej 0,003 mg/m³. Za nią montuje się filtr przeciwpyłowy 1 µm, który zatrzyma pył z węgla.
- Do czego służy separator olej-woda?
- Kondensat z kompresora olejowego zawiera olej i bez oczyszczenia nie może trafić do kanalizacji. Separator WOS zatrzymuje olej we wkładach, a odpływa woda z olejem resztkowym poniżej 10 ppm. O dopuszczalnym limicie decydują przepisy operatora kanalizacji.
- Jakie spusty kondensatu produkuje Omega Air?
- Ręczne MCD, pływakowe AOK, które działają bez prądu, czasowe TD aż do 420 bar i elektroniczny AD20. Ten mierzy poziom czujnikiem pojemnościowym i odprowadza kondensat bez straty powietrza.
Przy większości produktów Omega Air znajdą Państwo kartę techniczną lub rysunek do pobrania, przy filtrach AAF oraz osuszaczach ADRY i MADRY także instrukcję w języku czeskim. Omega Air to marka słoweńskiej firmy OMEGA AIR d.o.o. Ljubljana.
