Jednostka uzdatniania powietrza COMBIBLOC 423.283 - G 3/4", 0,5–10 bar 3 400 l/min · rozmiar 2
Kod: 423.283 423.283-S 423.283-AM 423.283-AMR Wybierz wariant
Produkty powiązane
Opis szczegółowy produktu
Jednostka COMBIBLOC w rozmiarze 2 z gwintem G 3/4" oczyści powietrze filtrem 40 µm, obniży jego ciśnienie do wartości ustawionej w zakresie 0,5–10 bar i doda do niego mgłę olejową. Przepływ wynosi 3 400 l/min, manometr 0–16 bar jest w zestawie.
Parametry
| 423.283 — parametry | |
|---|---|
| Rozmiar | rozmiar 2 (DN 15) |
| Przyłącze | G 3/4" |
| Zakres regulacji ciśnienia | 0,5–10 bar |
| Przepływ nominalny | 3 400 l/min |
| Ciśnienie wejściowe | 16 bar z plastikowym zbiornikiem, 25 bar z metalowym |
| Temperatura robocza | od 0 do +50 °C z plastikowym zbiornikiem, od 0 do +90 °C z metalowym |
| Wkład filtracyjny | 40 µm, spiekany brąz (jako część zamienna także 5 µm) |
| Pojemność użytkowa zbiornika | filtr 75 cm³, smarownica 150 cm³ |
| Dozuje olej od | 50 l/min (przy 2 bar) |
| Manometr | Ø 50 mm, 0–16 bar, przyłącze G 1/4" z przodu lub z tyłu, w zestawie |
| Regulacja | wejście co najmniej o 2 bar wyższe niż ustawione ciśnienie, histereza ok. 1 bar |
| Szerokość × wysokość × głębokość | 93 × 325 × 135 mm |
| Masa | 2,69 kg |
| Materiał | korpus ze stopu cynku, uszczelnienia z NBR, zbiornik z poliwęglanu, wkład ze spiekanego brązu |
| Montaż | pionowo, zgodnie ze strzałką, najwyżej 10 m przed odbiornikiem |
Wersje
Wersję wybierzesz na górze karty produktu. Wszystkie mają ten sam gwint, zakres i przepływ, a różnią się zbiornikiem i spustem kondensatu.
| Numer katalogowy | Zbiornik | Spust kondensatu | Ciśnienie wejściowe | Temperatura |
|---|---|---|---|---|
| 423.283 | plastikowy | ręczny | 16 bar | 0 do +50 °C |
| 423.283-S | plastikowy w koszu ochronnym | ręczny | 16 bar | 0 do +50 °C |
| 423.283-AM | plastikowy | automatyczny wbudowany (1,5–12 bar) | 16 bar | 0 do +50 °C |
| 423.283-AMR | plastikowy | dodatkowy odwadniacz automatyczny (4–16 bar) | 16 bar | 0 do +50 °C |
Do czego się nadaje
Sprawdzi się przed narzędziami pneumatycznymi, siłownikami i zaworami, które potrzebują czystego powietrza o stałym ciśnieniu i z mgłą olejową, zwłaszcza tam, gdzie jest mało miejsca: zbiornik smarownicy jest umieszczony w zbiorniku filtra, więc jednostka zajmuje mniej miejsca niż filtr, reduktor i smarownica ustawione jeden za drugim. Rozmiar 2 jest przeznaczony do zużycia do 3 400 l/min.

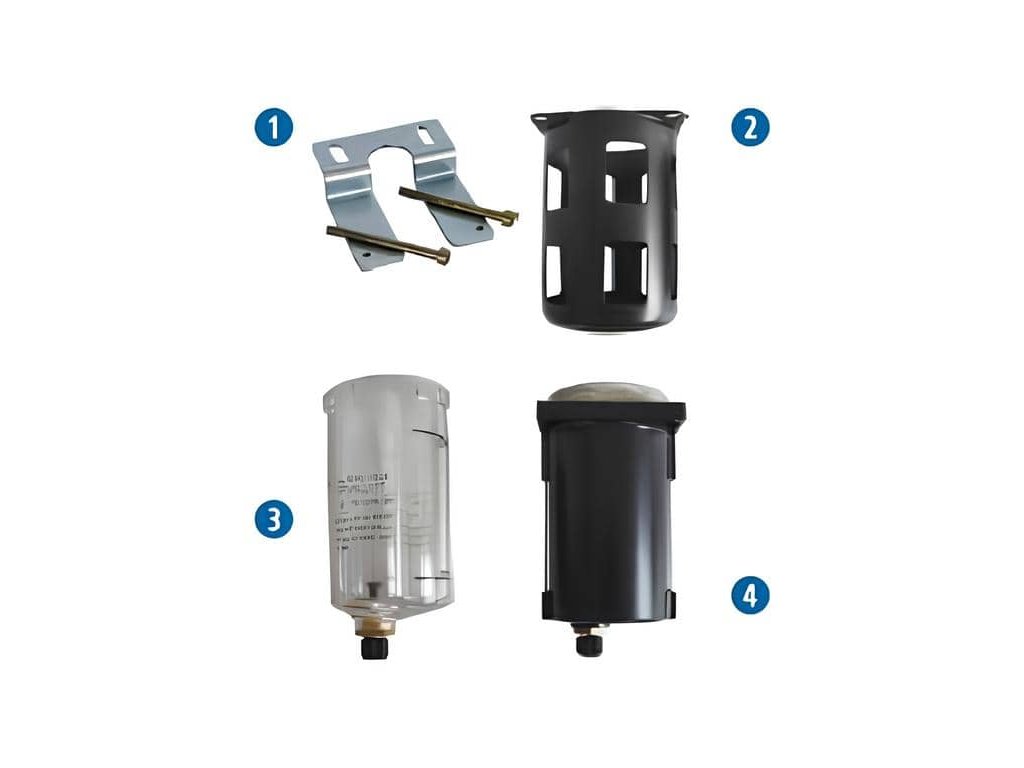

Do tego rozmiaru pasują: kątownik mocujący 423-102 · kosz ochronny 423-108 · zapasowe zbiorniki 423-283, 423-289, BFKOM2-HA, BFKOM2-AMR, 423-297, BFMKOM2-AMR · wkłady filtracyjne 40 i 5 µm 394-16, 394-37 · membrana reduktora 423-77 · stożek uszczelniający DKKOM2 · wziernik kroplowy TROPFKOM, TROPFKOM-M · dodatkowy odwadniacz i adapter AMR, AMR-CL · olej do smarownicy SOL, SOLWI, SOLLE.
Konserwacja
Kondensat spuszczaj regularnie zaworem na dole zbiornika, olej dolewaj przez śrubę wlewową także w trakcie pracy (do ok. 2/3, do znaku). Wkład czyść bez ciśnienia: odkręć zbiornik, poluzuj nakrętkę wkładu, wypłucz go w rozpuszczalniku i przedmuchaj od środka na zewnątrz. Plastikowy zbiornik myj tylko wodą, naftą lub benzyną ekstrakcyjną.
Ventilek radzi
Na wejściu o 2 bar więcej. Reduktor utrzyma ustawione ciśnienie tylko wtedy, gdy ciśnienie na wejściu jest co najmniej o 2 bar wyższe. Z instalacji 8 bar ustawisz więc najwyżej ok. 6 bar.
Parametry dodatkowe
| Kategoria: | Kompaktowe jednostki uzdatniania powietrza COMBIBLOC do 16 bar |
|---|---|
| Wersja: | Kompletna jednostka |
| Ciśnienie: | 16 barów |
| Wymiary: | 93×135×325 mm |
| Możliwość filtrowania: | 40 µm |
| Medium: | Sprężone powietrze |
| Objętość zbiornika: | Filtr – 75 cm3, olejarka – 150 cm3 |
| Odpływ kondensatu: | Ręczne, Automatyczne |
| Temperatura pracy: | 0/50°C |
| Przepływ: | 3400 l/min |
| Zakres regulacyjny: | 0,5 - 10 barów |
| Zakres manometru: | 0 - 16 barów |
| Zawarte w dostawie: | Manometr |
| Gwint: | G 3/4" |
| Gwint do manometru: | 1/4" |
| W magazynie: | Magazyn zewnętrzny |
