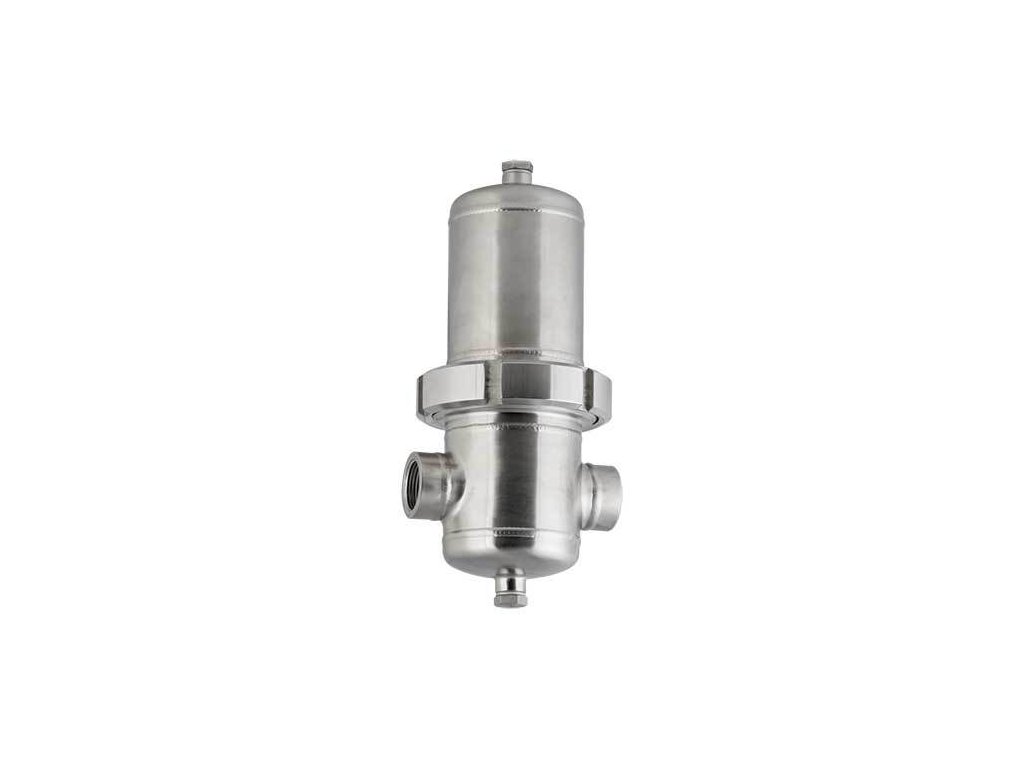

Dokładny filtr wstępny HPFM-018 – 50 bar, G 3/4", 3750 l/min 0,1 mikrona · klasa 2-x-2 · 50 bar
Kod: HPFM-018
Produkty powiązane
Opis szczegółowy produktu
Procesowy dokładny filtr wstępny HPFM-018 zatrzymuje drobne cząstki stałe większe niż 0,1 µm, wodę i aerozol olejowy; olej resztkowy wynosi poniżej 0,1 mg/m³. Ma przyłącze G 3/4" (wewnętrzny gwint rurowy), przepływ 3750 l/min przy 7 bar i ciśnienie robocze do 50 bar.
Należy do serii filtrów procesowych HPF i jest jednym z dokładnych filtrów wstępnych HPFM: korpus jest dla wszystkich stopni taki sam, różni się wkład.
Parametry techniczne
| Parametr | Wartość |
|---|---|
| Przyłącze | G 3/4" (wewnętrzny gwint rurowy) |
| Przepływ przy 7 bar | 3750 l/min (225 Nm³/h) |
| Ciśnienie robocze | 50 bar |
| Temperatura wkładu | od +1,5 do +120 °C |
| Dokładność filtracji | 0,1 µm |
| Klasa ISO 8573-1 | 2-x-2 |
| Olej resztkowy | < 0,1 mg/m³ |
| Wymiana wkładu | co najmniej raz na 12 miesięcy |
| Wkład | PFM-018V |
| Materiał wkładu | mikrowłókna borokrzemianowe |
| Wykonanie wkładu | plisowany |
| Korpus | stal nierdzewna 1.4404 |
| Wysokość A | 267 mm |
| Szerokość z przyłączami B | 129 mm |
| Średnica korpusu C | 76,1 mm |
| Masa | 2,7 kg |
| Wylot kondensatu E | gwint G 1/4" w dnie |
| Spust kondensatu | zamawia się osobno |
Korpus i wymiary
Korpus na ciśnienie do 50 bar jest ze stali nierdzewnej 1.4404, na życzenie z 1.4301, z powierzchnią zewnętrzną polerowaną do Ra 1,6 i uszczelnieniem z EPDM (na życzenie z FKM lub silikonu). Wytrzymuje od −20 do +150 °C; rzeczywista granica zależy od uszczelnienia i wkładu.
Do oddzielania oleju powietrze przepływa przez wkład koalescencyjny od wewnątrz na zewnątrz, a filtr montuje się głowicą do góry i kloszem w dół.
Według producenta: wysokość A 267 mm, szerokość z przyłączami B 129 mm, średnica korpusu C 76,1 mm. Masa 2,7 kg.
Przepływ według ciśnienia
Przepływ podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się go przez współczynnik korekcyjny, przy 50 bar wynosi on 6,38:
| Ciśnienie (bar) | 7 | 16 | 30 | 50 |
|---|---|---|---|---|
| Przepływ (l/min) | 3750 | 7988 | 14 550 | 23 925 |
Wkład i akcesoria
| Do tego filtra: | |
|---|---|
| Wkład zapasowy | PFM-018V |
| Spust kondensatu (zamawia się osobno) | AOK50SS, TD420M-230VAC |
Gdzie go umieścić
Montuje się go za spiekanym filtrem wstępnym HPFI20, przed mikrofiltrem i węglem aktywnym HPFA.
Inne rozmiary znajdziesz wśród filtrów tego samego stopnia.
Parametry dodatkowe
| Kategoria: | Dokładne nierdzewne filtry wstępne HPFM na cząstki i olej do 50 bar |
|---|---|
| Wersja: | Filtr wstępny |
| Ciśnienie: | 50 barów |
| Podłączenie strony: | 3/4" |
| Wymiary: | 267 × 129 × 76,1 mm |
| Filtracja: | 0,1 µm |
| Wkład filtra: | PFM-018V |
| Materiał: | Stal nierdzewna |
| Odpływ kondensatu: | Bez spustu |
| Liczba wkładek: | 1 |
| Temperatura pracy: | +1,5 / +120 °C |
| Przepływ: | 3750 l/min |
| Pozostały olej: | <0,1 mg/m³ |
| Klasa jakości - oleje: | 2 |
| Klasa jakości - zanieczyszczenia stałe: | 2 |
