Nierdzewne filtry procesowe HPF do 50 bar, G 1/2" do 3"

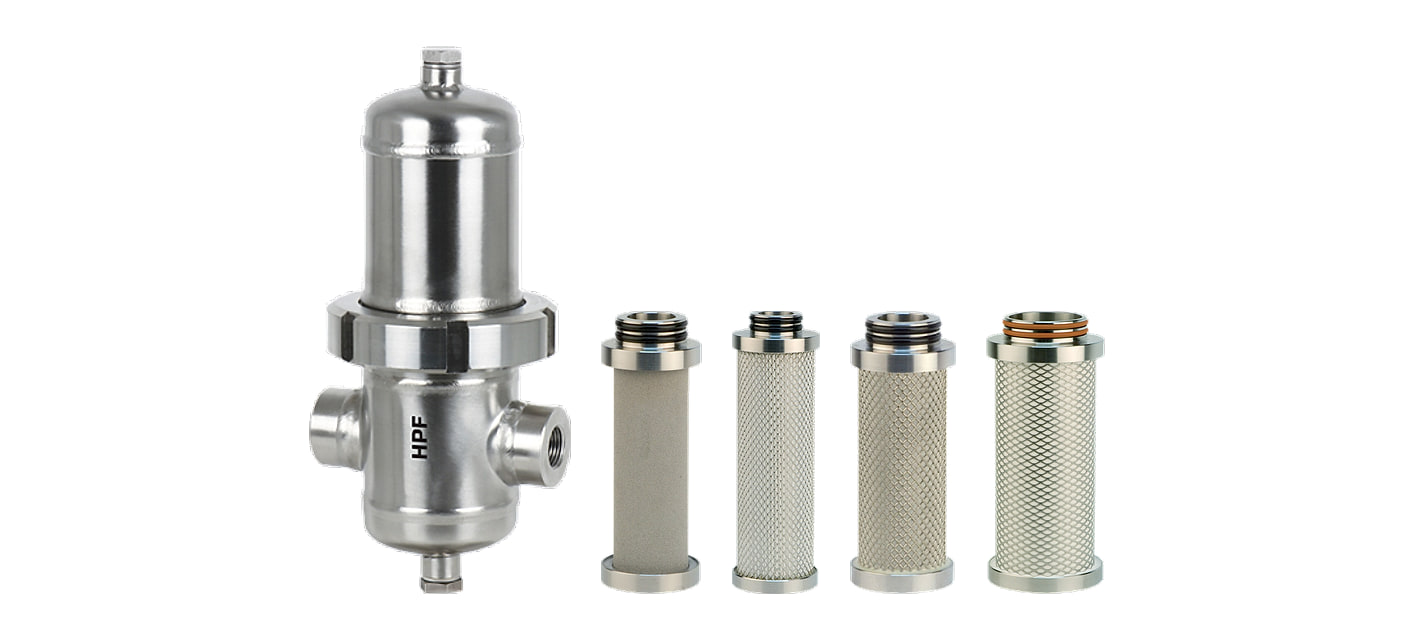

Filtry procesowe HPF producenta Omega Air to nierdzewne korpusy na ciśnienie do 50 bar. Korpus jest ze stali nierdzewnej 1.4404 z powierzchnią zewnętrzną polerowaną do Ra 1,6, uszczelnienie z EPDM. Filtry przyjmują te same wkłady co seria PF.
Cztery stopnie: spiekany filtr wstępny 20 µm, dokładny filtr wstępny 0,1 µm, węgiel aktywny i sterylny wkład. Seria ma 8 rozmiarów z gwintem od G 1/2" do G 3", przepływ od 2500 do 40 000 l/min przy 7 bar. Należy do nierdzewnych filtrów procesowych.
Stopnie filtracji
Każdy kafelek prowadzi do stopnia z tabelą rozmiarów i wkładów zapasowych.
Dokładne filtry wstępne HPFM
Dokładny filtr wstępny 0,1 µm, olej resztkowy poniżej 0,1 mg/m³, klasa 2-x-2.
Filtry z węglem aktywnym HPFA
Opary oleju, węglowodory i zapach, klasa 1-x-1 z mikrofiltrem przed nim.
Stopnie w przeglądzie
Klasę ISO 8573-1 zapisuje się jako cząstki stałe – woda – olej.
| Stopnie filtracji HPF | |||||
|---|---|---|---|---|---|
| Stopień | Dokładność | Klasa ISO 8573-1 | Olej resztkowy | Materiał wkładu | Temperatura do |
| I20 – spiekany filtr wstępny | 20 µm | – | – | spiekana stal nierdzewna 1.4404 | +150 °C |
| M – dokładny filtr wstępny | 0,1 µm | 2-x-2 | < 0,1 mg/m³ | mikrowłókna borokrzemianowe | +120 °C |
| A – filtr z węglem aktywnym | – | 1-x-1 | – | mikrowłókna borokrzemianowe i węgiel aktywny | +45 °C |
| SF – filtr sterylny | 0,01 µm | – | – | – | – |
Klasa 1 cząstek stałych przy węglu aktywnym A obowiązuje tylko wtedy, gdy przed nim jest mikrofiltr S. Temperatura do to granica wkładu; korpus wytrzymuje +150 °C.
Wszystkie filtry serii
Wiersz to rozmiar z przyłączem, kolumna to stopień filtracji. Kod prowadzi do karty produktu filtra.
| Filtry HPF według rozmiaru i stopnia | ||||
|---|---|---|---|---|
| Rozmiar (przyłącze) | I20 | M | A | SF |
| 010 (G 1/2") | HPFI20-010 | HPFM-010 | HPFA-010 | HPFSF-010 |
| 018 (G 3/4") | HPFI20-018 | HPFM-018 | HPFA-018 | HPFSF-018 |
| 030 (G 1") | HPFI20-030 | HPFM-030 | HPFA-030 | HPFSF-030 |
| 047 (G 1 1/4") | HPFI20-047 | HPFM-047 | HPFA-047 | HPFSF-047 |
| 070 (G 1 1/2") | HPFI20-070 | HPFM-070 | HPFA-070 | HPFSF-070 |
| 094 (G 2") | HPFI20-094 | HPFM-094 | HPFA-094 | HPFSF-094 |
| 150 (G 2") | HPFI20-150 | HPFM-150 | HPFA-150 | HPFSF-150 |
| 200 (G 3") | HPFI20-200 | HPFM-200 | HPFA-200 | HPFSF-200 |
#showmore#
Jak zestawić filtrację

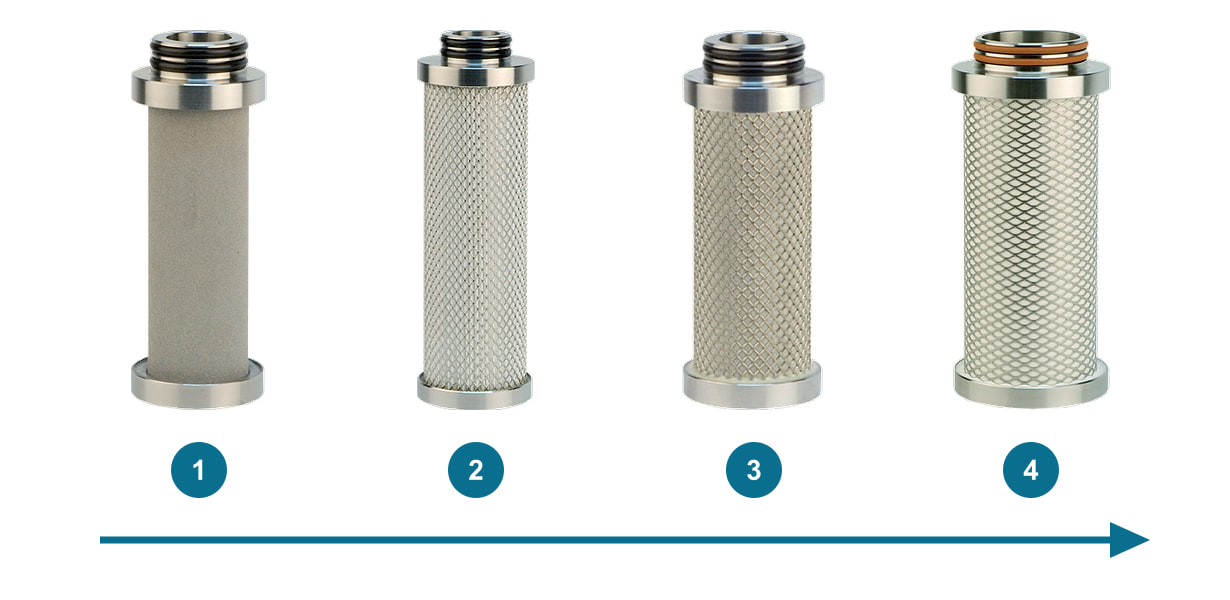

Stopnie ustawia się od zgrubnego do dokładnego w kierunku przepływu. Każdy stopień chroni dokładniejsze stopnie za sobą, więc ich wkłady wytrzymają dłużej.
Dokładny filtr wstępny M chroni stopnie za sobą. Przed węglem aktywnym A montuje się mikrofiltr S — dopiero z nim obowiązuje klasa 1 cząstek stałych. Sterylny wkład SF jest na końcu filtracji.
Rozmiary i wymiary

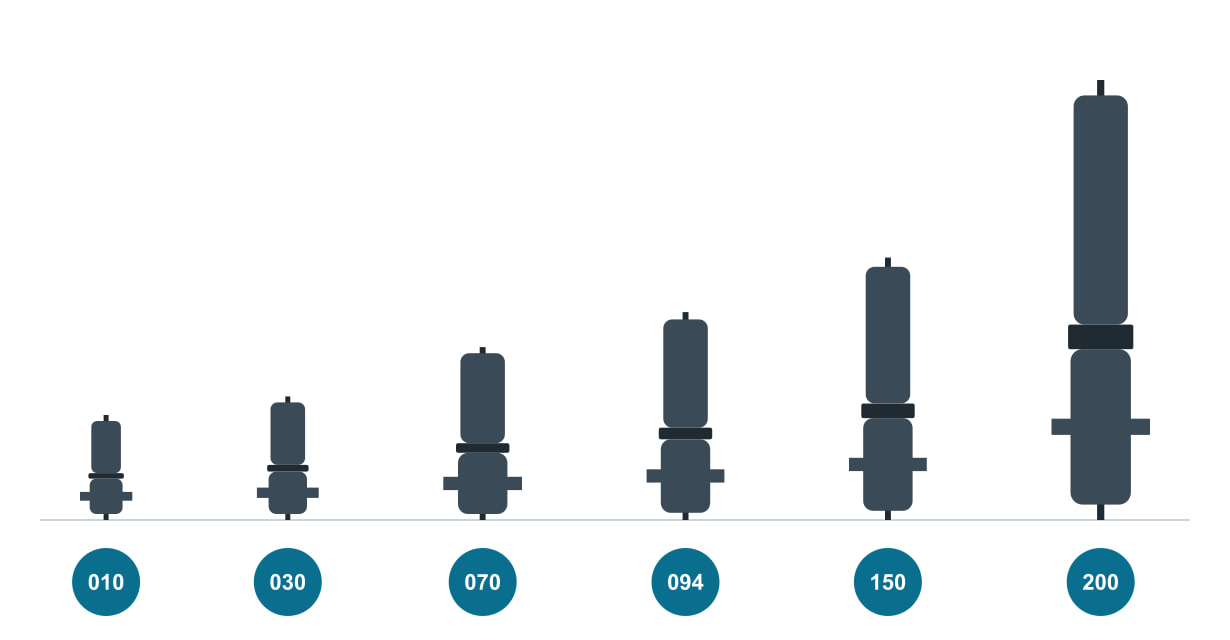

Rozmiar określa przyłącze, przepływ i wymiary korpusu. Wszystkie stopnie tego samego rozmiaru mają ten sam korpus, różni się tylko wkład. Każdy rozmiar ma jeden wkład serii PF o tym samym numerze rozmiaru.
Wysokość A wynosi od 243 do 1018 mm, masa od 2,5 do 11,5 kg.
| Rozmiary filtrów HPF | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Rozmiar | Przyłącze | Ciśnienie | Nm³/h przy 7 bar | l/min przy 7 bar | A | B | C | Masa | Wkłady |
| 010 | G 1/2" | 50 bar | 150 | 2500 | 243 mm | 121 mm | 76,1 mm | 2,5 kg | 1 |
| 018 | G 3/4" | 50 bar | 225 | 3750 | 267 mm | 129 mm | 76,1 mm | 2,7 kg | 1 |
| 030 | G 1" | 50 bar | 315 | 5250 | 286 mm | 143 mm | 88,9 mm | 3,4 kg | 1 |
| 047 | G 1 1/4" | 50 bar | 420 | 7000 | 355 mm | 160 mm | 88,9 mm | 3,9 kg | 1 |
| 070 | G 1 1/2" | 50 bar | 600 | 10 000 | 400 mm | 182 mm | 114,3 mm | 5,6 kg | 1 |
| 094 | G 2" | 50 bar | 900 | 15 000 | 481 mm | 180 mm | 114,3 mm | 9,2 kg | 1 |
| 150 | G 2" | 50 bar | 1260 | 21 000 | 607 mm | 180 mm | 114,3 mm | 10,9 kg | 1 |
| 200 | G 3" | 50 bar | 2400 | 40 000 | 1018 mm | 228 mm | 139,7 mm | 11,5 kg | 1 |

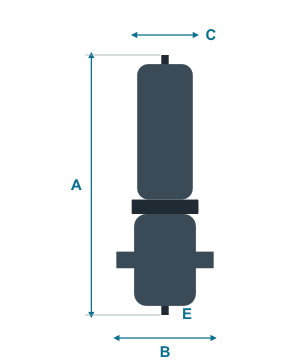

A wysokość, B szerokość z przyłączami, C średnica korpusu. Wymiary i masy według karty katalogowej producenta.
Przepływ przy innym ciśnieniu

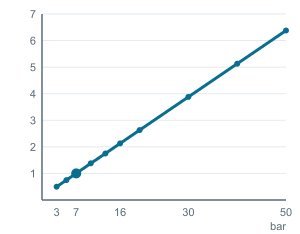

Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Przy wyższym ciśnieniu filtr przepuści więcej powietrza: przy 16 bar 2,13 razy więcej, przy 50 bar 6,38 razy więcej.
| Przepływ filtrów HPF w l/min według ciśnienia | ||||
|---|---|---|---|---|
| Rozmiar (przyłącze) | 7 bar | 16 bar | 30 bar | 50 bar |
| 010 (G 1/2") | 2500 | 5325 | 9700 | 15 950 |
| 018 (G 3/4") | 3750 | 7988 | 14 550 | 23 925 |
| 030 (G 1") | 5250 | 11 183 | 20 370 | 33 495 |
| 047 (G 1 1/4") | 7000 | 14 910 | 27 160 | 44 660 |
| 070 (G 1 1/2") | 10 000 | 21 300 | 38 800 | 63 800 |
| 094 (G 2") | 15 000 | 31 950 | 58 200 | 95 700 |
| 150 (G 2") | 21 000 | 44 730 | 81 480 | 133 980 |
| 200 (G 3") | 40 000 | 85 200 | 155 200 | 255 200 |
Korpus i przyłącze
Korpus: stal nierdzewna 1.4404, na życzenie 1.4301, uszczelnienie z EPDM (na życzenie z FKM lub silikonu), powierzchnia zewnętrzna polerowana do Ra 1,6. Wytrzymuje temperaturę od −20 do +150 °C; rzeczywista granica zależy od uszczelnienia i wkładu.
Do oddzielania oleju w korpusie montuje się wkład koalescencyjny (dokładny filtr wstępny M lub mikrofiltr S), powietrze przepływa przez niego od wewnątrz na zewnątrz, a filtr montuje się głowicą do góry i kloszem w dół.
Filtr jest dostarczany z wkładem, bez spustu kondensatu.
Akcesoria
Spust kondensatu
Do filtrów HPF producent oferuje nierdzewny pływakowy spust kondensatu AOK50SS do 50 bar, zalecany od 10 bar, lub czasowy spust kondensatu TD420M z gwintem G 1/4". Wylot kondensatu jest w dnie, gwint G 1/4".
Inne serie
Inne filtry procesowe: Filtry PF (14 bar, od DN100 10 bar), Filtry WFIT (14 bar), Filtry WFIF (14 bar, DN100 10 bar).
Ventilek radzi
Spust kondensatu do 50 bar. Do serii HPF należy spust na to samo ciśnienie: pływakowy AOK50SS, zalecany od 10 bar, lub czasowy TD420M z gwintem G 1/4".
- Do jakiego ciśnienia są filtry HPF?
- Do 50 bar. Korpus wytrzymuje od −20 do +150 °C, wkłady mają własną granicę temperatury.
- Jakie wkłady pasują do HPF?
- Wkłady serii PF tego samego stopnia i rozmiaru — na przykład PFM-010V do filtra HPFM-010.
- Jak dobrać rozmiar?
- Według przepływu przy twoim ciśnieniu. Przepływy podano dla 7 bar; przy wyższym ciśnieniu pomnóż je przez współczynnik korekcyjny, przy 50 bar wynosi on 6,38.
- Czy spust kondensatu jest częścią filtra?
- Nie. Filtr jest dostarczany z wkładem, spust kondensatu zamawia się osobno. Nadaje się pływakowy spust AOK50SS lub czasowy TD420M.
- Jak często wymieniać wkłady?
- Co najmniej raz na 12 miesięcy. Raz w roku sprawdź też korpus, czy nie jest widocznie uszkodzony.
Sortowanie produktów
Lista produktów
Dokładny filtr wstępny HPFM-010 z przyłączem G 1/2" i przepływem 2500 l/min przy 7 bar zatrzymuje drobne cząstki stałe większe niż 0,1 µm, wodę i aerozol olejowy; olej resztkowy...
Dokładny filtr wstępny HPFM-018 z przyłączem G 3/4" i przepływem 3750 l/min przy 7 bar zatrzymuje drobne cząstki stałe większe niż 0,1 µm, wodę i aerozol olejowy; olej resztkowy...
Dokładny filtr wstępny HPFM-030 z przyłączem G 1" i przepływem 5250 l/min przy 7 bar zatrzymuje drobne cząstki stałe większe niż 0,1 µm, wodę i aerozol olejowy; olej resztkowy...
Dokładny filtr wstępny HPFM-047 z przyłączem G 1 1/4" i przepływem 7000 l/min przy 7 bar zatrzymuje drobne cząstki stałe większe niż 0,1 µm, wodę i aerozol olejowy; olej...
Dokładny filtr wstępny HPFM-070 z przyłączem G 1 1/2" i przepływem 10 000 l/min przy 7 bar zatrzymuje drobne cząstki stałe większe niż 0,1 µm, wodę i aerozol olejowy; olej...
Dokładny filtr wstępny HPFM-094 z przyłączem G 2" i przepływem 15 000 l/min przy 7 bar zatrzymuje drobne cząstki stałe większe niż 0,1 µm, wodę i aerozol olejowy; olej resztkowy...
Dokładny filtr wstępny HPFM-150 z przyłączem G 2" i przepływem 21 000 l/min przy 7 bar zatrzymuje drobne cząstki stałe większe niż 0,1 µm, wodę i aerozol olejowy; olej resztkowy...
Dokładny filtr wstępny HPFM-200 z przyłączem G 3" i przepływem 40 000 l/min przy 7 bar zatrzymuje drobne cząstki stałe większe niż 0,1 µm, wodę i aerozol olejowy; olej resztkowy...
Filtr sterylny HPFSF-010 z przyłączem G 1/2" i przepływem 2500 l/min przy 7 bar ma sterylny wkład o dokładności 0,01 µm na koniec filtracji. Ciśnienie robocze do 50 bar, korpus...
Filtr sterylny HPFSF-018 z przyłączem G 3/4" i przepływem 3750 l/min przy 7 bar ma sterylny wkład o dokładności 0,01 µm na koniec filtracji. Ciśnienie robocze do 50 bar, korpus...
Filtr sterylny HPFSF-030 z przyłączem G 1" i przepływem 5250 l/min przy 7 bar ma sterylny wkład o dokładności 0,01 µm na koniec filtracji. Ciśnienie robocze do 50 bar, korpus ze...
Filtr sterylny HPFSF-047 z przyłączem G 1 1/4" i przepływem 7000 l/min przy 7 bar ma sterylny wkład o dokładności 0,01 µm na koniec filtracji. Ciśnienie robocze do 50 bar,...
Filtr sterylny HPFSF-070 z przyłączem G 1 1/2" i przepływem 10 000 l/min przy 7 bar ma sterylny wkład o dokładności 0,01 µm na koniec filtracji. Ciśnienie robocze do 50 bar,...
Filtr sterylny HPFSF-094 z przyłączem G 2" i przepływem 15 000 l/min przy 7 bar ma sterylny wkład o dokładności 0,01 µm na koniec filtracji. Ciśnienie robocze do 50 bar, korpus...
Filtr sterylny HPFSF-150 z przyłączem G 2" i przepływem 21 000 l/min przy 7 bar ma sterylny wkład o dokładności 0,01 µm na koniec filtracji. Ciśnienie robocze do 50 bar, korpus...
Filtr sterylny HPFSF-200 z przyłączem G 3" i przepływem 40 000 l/min przy 7 bar ma sterylny wkład o dokładności 0,01 µm na koniec filtracji. Ciśnienie robocze do 50 bar, korpus...
Filtr z węglem aktywnym HPFA-010 z przyłączem G 1/2" i przepływem 2500 l/min przy 7 bar usuwa opary oleju, węglowodory i zapach. Ciśnienie robocze do 50 bar, korpus ze stali...
Filtr z węglem aktywnym HPFA-018 z przyłączem G 3/4" i przepływem 3750 l/min przy 7 bar usuwa opary oleju, węglowodory i zapach. Ciśnienie robocze do 50 bar, korpus ze stali...
Filtr z węglem aktywnym HPFA-030 z przyłączem G 1" i przepływem 5250 l/min przy 7 bar usuwa opary oleju, węglowodory i zapach. Ciśnienie robocze do 50 bar, korpus ze stali...
Filtr z węglem aktywnym HPFA-047 z przyłączem G 1 1/4" i przepływem 7000 l/min przy 7 bar usuwa opary oleju, węglowodory i zapach. Ciśnienie robocze do 50 bar, korpus ze stali...
Filtr z węglem aktywnym HPFA-070 z przyłączem G 1 1/2" i przepływem 10 000 l/min przy 7 bar usuwa opary oleju, węglowodory i zapach. Ciśnienie robocze do 50 bar, korpus ze stali...
Filtr z węglem aktywnym HPFA-094 z przyłączem G 2" i przepływem 15 000 l/min przy 7 bar usuwa opary oleju, węglowodory i zapach. Ciśnienie robocze do 50 bar, korpus ze stali...
Filtr z węglem aktywnym HPFA-150 z przyłączem G 2" i przepływem 21 000 l/min przy 7 bar usuwa opary oleju, węglowodory i zapach. Ciśnienie robocze do 50 bar, korpus ze stali...
Filtr z węglem aktywnym HPFA-200 z przyłączem G 3" i przepływem 40 000 l/min przy 7 bar usuwa opary oleju, węglowodory i zapach. Ciśnienie robocze do 50 bar, korpus ze stali...
Spiekany filtr wstępny HPFI20-010 z przyłączem G 1/2" i przepływem 2500 l/min przy 7 bar zatrzymuje zanieczyszczenia stałe większe niż 20 µm i chroni dokładniejsze stopnie za...
Spiekany filtr wstępny HPFI20-018 z przyłączem G 3/4" i przepływem 3750 l/min przy 7 bar zatrzymuje zanieczyszczenia stałe większe niż 20 µm i chroni dokładniejsze stopnie za...
Spiekany filtr wstępny HPFI20-030 z przyłączem G 1" i przepływem 5250 l/min przy 7 bar zatrzymuje zanieczyszczenia stałe większe niż 20 µm i chroni dokładniejsze stopnie za...
Spiekany filtr wstępny HPFI20-047 z przyłączem G 1 1/4" i przepływem 7000 l/min przy 7 bar zatrzymuje zanieczyszczenia stałe większe niż 20 µm i chroni dokładniejsze stopnie za...
Spiekany filtr wstępny HPFI20-070 z przyłączem G 1 1/2" i przepływem 10 000 l/min przy 7 bar zatrzymuje zanieczyszczenia stałe większe niż 20 µm i chroni dokładniejsze stopnie...
Spiekany filtr wstępny HPFI20-094 z przyłączem G 2" i przepływem 15 000 l/min przy 7 bar zatrzymuje zanieczyszczenia stałe większe niż 20 µm i chroni dokładniejsze stopnie za...
Spiekany filtr wstępny HPFI20-150 z przyłączem G 2" i przepływem 21 000 l/min przy 7 bar zatrzymuje zanieczyszczenia stałe większe niż 20 µm i chroni dokładniejsze stopnie za...
Spiekany filtr wstępny HPFI20-200 z przyłączem G 3" i przepływem 40 000 l/min przy 7 bar zatrzymuje zanieczyszczenia stałe większe niż 20 µm i chroni dokładniejsze stopnie za...
