Nierdzewne filtry procesowe PF do 14 bar, G 1/4" do DN200

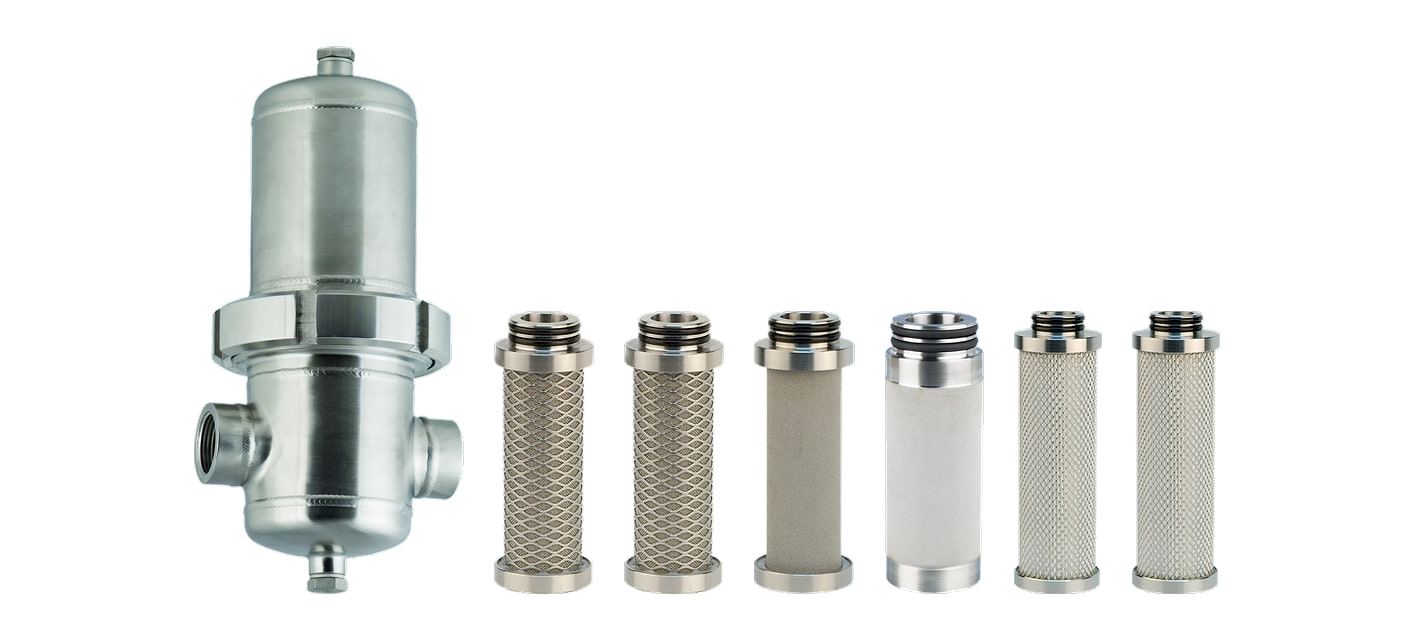

Filtry procesowe PF producenta Omega Air mają korpus ze stali nierdzewnej 1.4404 z powierzchnią zewnętrzną polerowaną do Ra 1,6 i uszczelnienie z EPDM. Pracują do 14 bar, duże rozmiary kołnierzowe od DN100 do 10 bar.
Sześć stopni filtracji prowadzi od nierdzewnego sitka 25 µm po mikrofiltr 0,01 µm. Seria ma 18 rozmiarów z gwintem od G 1/4" do G 3" i z kołnierzem od DN100 do DN200, przepływ od 1250 do 352 000 l/min przy 7 bar. Należy do nierdzewnych filtrów procesowych.
Stopnie filtracji
Każdy kafelek prowadzi do stopnia z tabelą rozmiarów i wkładów zapasowych.
Spiekane filtry wstępne PFI1
Wkład ze spiekanej stali nierdzewnej 1 µm na drobne zanieczyszczenia stałe.
Dokładne filtry wstępne PFM
Dokładny filtr wstępny 0,1 µm, olej resztkowy poniżej 0,1 mg/m³, klasa 2-x-2.
Stopnie w przeglądzie
Klasę ISO 8573-1 zapisuje się jako cząstki stałe – woda – olej.
| Stopnie filtracji PF | |||||
|---|---|---|---|---|---|
| Stopień | Dokładność | Klasa ISO 8573-1 | Olej resztkowy | Materiał wkładu | Temperatura do |
| N25 – filtr zgrubny | 25 µm | – | – | sitko ze stali nierdzewnej 1.4301 | +150 °C |
| N5 – filtr podstawowy | 5 µm | – | – | sitko ze stali nierdzewnej 1.4301 | +150 °C |
| I1 – spiekany filtr wstępny | 1 µm | – | – | spiekana stal nierdzewna 1.4404 | +150 °C |
| IW1 – spawany filtr wstępny | 1 µm | – | – | spiekana stal nierdzewna 1.4404 | +150 °C |
| M – dokładny filtr wstępny | 0,1 µm | 2-x-2 | < 0,1 mg/m³ | mikrowłókna borokrzemianowe | +120 °C |
| S – mikrofiltr | 0,01 µm | 1-x-1 | < 0,01 mg/m³ | mikrowłókna borokrzemianowe | +120 °C |
Dla nierdzewnych sitek i spiekanych wkładów producent klasy nie podaje. Temperatura do to granica wkładu; korpus wytrzymuje +150 °C.
Wszystkie filtry serii
Wiersz to rozmiar z przyłączem, kolumna to stopień filtracji. Kod prowadzi do karty produktu filtra.
#showmore#
Jak zestawić filtrację

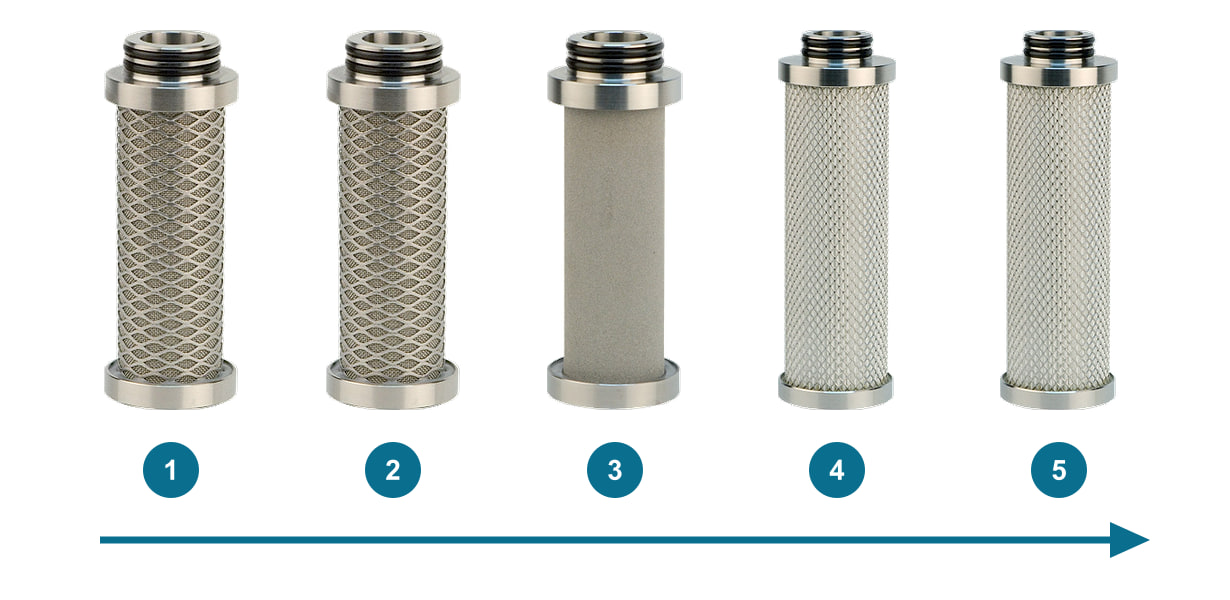

Stopnie ustawia się od zgrubnego do dokładnego w kierunku przepływu. Każdy stopień chroni dokładniejsze stopnie za sobą, więc ich wkłady wytrzymają dłużej.
Spawany filtr wstępny IW1 to inne wykonanie stopnia 1 µm — montuje się go zamiast spiekanego filtra wstępnego I1. Dokładny filtr wstępny M montuje się przed mikrofiltrem S i chroni jego wkład.
Rozmiary i wymiary

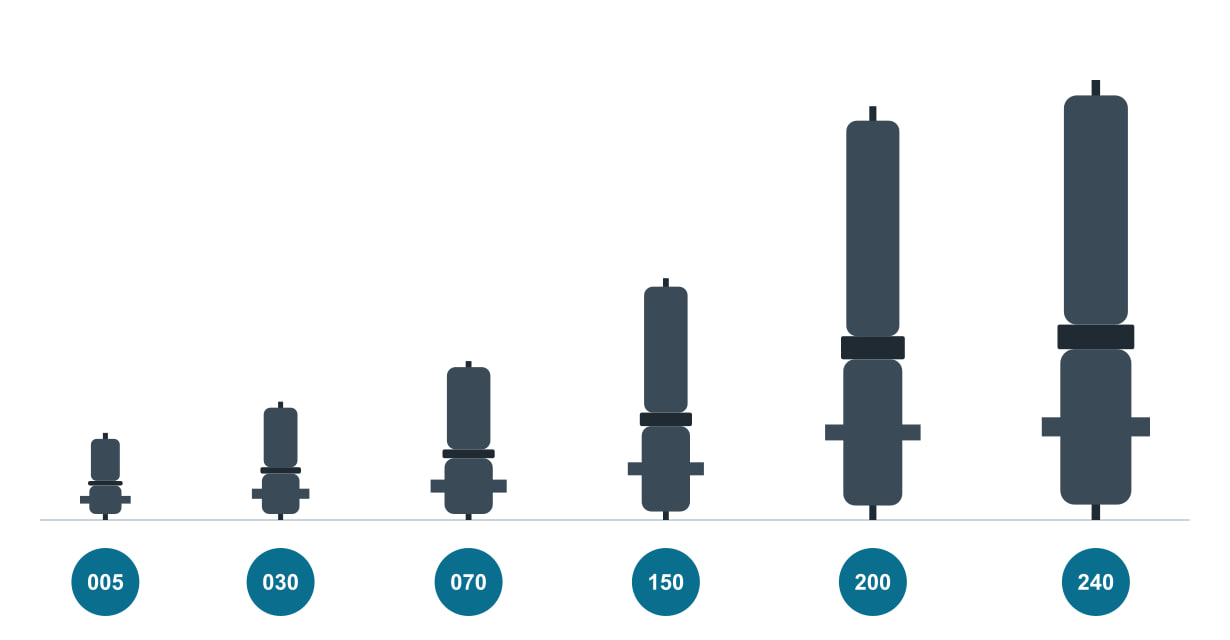

Rozmiar określa przyłącze, przepływ i wymiary korpusu. Wszystkie stopnie tego samego rozmiaru mają ten sam korpus, różni się tylko wkład. Rozmiary od 005 do 240 mają jeden wkład i gwint, rozmiary od 450 do 2000 kołnierz i od 3 do 10 wkładów.
Wysokość A wynosi od 206 do 1496 mm, masa od 1,8 do 202 kg.
| Rozmiary filtrów PF | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Rozmiar | Przyłącze | Ciśnienie | Nm³/h przy 7 bar | l/min przy 7 bar | A | B | C | Masa | Wkłady |
| 005 | G 1/4" | 14 bar | 75 | 1250 | 206 mm | 120 mm | 76,1 mm | 1,8 kg | 1 |
| 007 | G 3/8" | 14 bar | 105 | 1750 | 236 mm | 120 mm | 76,1 mm | 2 kg | 1 |
| 010 | G 1/2" | 14 bar | 150 | 2500 | 239 mm | 121 mm | 76,1 mm | 2,1 kg | 1 |
| 018 | G 3/4" | 14 bar | 225 | 3750 | 263 mm | 121 mm | 76,1 mm | 2,2 kg | 1 |
| 030 | G 1" | 14 bar | 315 | 5250 | 280 mm | 136 mm | 88,9 mm | 3 kg | 1 |
| 047 | G 1 1/4" | 14 bar | 420 | 7000 | 349 mm | 155 mm | 88,9 mm | 3,4 kg | 1 |
| 070 | G 1 1/2" | 14 bar | 600 | 10 000 | 376 mm | 180 mm | 114,3 mm | 4,6 kg | 1 |
| 094 | G 2" | 14 bar | 900 | 15 000 | 445 mm | 180 mm | 114,3 mm | 5,2 kg | 1 |
| 150 | G 2" | 14 bar | 1260 | 21 000 | 572 mm | 180 mm | 114,3 mm | 6 kg | 1 |
| 175 | G 2 1/2" | 14 bar | 1680 | 28 000 | 736 mm | 226 mm | 139,7 mm | 9,6 kg | 1 |
| 200 | G 3" | 14 bar | 2400 | 40 000 | 979 mm | 226 mm | 139,7 mm | 13,7 kg | 1 |
| 240 | G 3" | 14 bar | 3600 | 60 000 | 1041 mm | 256 mm | 168,3 mm | 18,5 kg | 1 |
| 450 | kołnierz DN100 | 10 bar | 5040 | 84 000 | 981 mm | 410 mm | 219,1 mm | 56 kg | 3× |
| 600 | kołnierz DN100 | 10 bar | 6720 | 112 000 | 1240 mm | 410 mm | 219,1 mm | 60 kg | 3× |
| 900 | kołnierz DN150 | 10 bar | 9600 | 160 000 | 1311 mm | 480 mm | 273 mm | 90 kg | 4× |
| 1200 | kołnierz DN150 | 10 bar | 13 440 | 224 000 | 1330 mm | 540 mm | 323,9 mm | 112 kg | 6× |
| 1800 | kołnierz DN200 | 10 bar | 17 280 | 288 000 | 1496 mm | 660 mm | 406,4 mm | 201 kg | 8× |
| 2000 | kołnierz DN200 | 10 bar | 21 120 | 352 000 | 1496 mm | 660 mm | 406,4 mm | 202 kg | 10× |

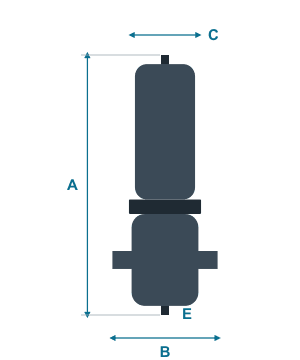

A wysokość, B szerokość z przyłączami, C średnica korpusu. Wymiary i masy według karty katalogowej producenta.
Przepływ przy innym ciśnieniu
Przepływy podano dla ciśnienia 7 bar i temperatury +20 °C. Przy innym ciśnieniu mnoży się je przez współczynnik korekcyjny: przy 14 bar 1,88, przy 4 bar 0,63.
| Przepływ filtrów PF w l/min według ciśnienia | ||||
|---|---|---|---|---|
| Rozmiar (przyłącze) | 4 bar | 7 bar | 10 bar | 14 bar |
| 005 (G 1/4") | 788 | 1250 | 1725 | 2350 |
| 007 (G 3/8") | 1103 | 1750 | 2415 | 3290 |
| 010 (G 1/2") | 1575 | 2500 | 3450 | 4700 |
| 018 (G 3/4") | 2363 | 3750 | 5175 | 7050 |
| 030 (G 1") | 3308 | 5250 | 7245 | 9870 |
| 047 (G 1 1/4") | 4410 | 7000 | 9660 | 13 160 |
| 070 (G 1 1/2") | 6300 | 10 000 | 13 800 | 18 800 |
| 094 (G 2") | 9450 | 15 000 | 20 700 | 28 200 |
| 150 (G 2") | 13 230 | 21 000 | 28 980 | 39 480 |
| 175 (G 2 1/2") | 17 640 | 28 000 | 38 640 | 52 640 |
| 200 (G 3") | 25 200 | 40 000 | 55 200 | 75 200 |
| 240 (G 3") | 37 800 | 60 000 | 82 800 | 112 800 |
| 450 (kołnierz DN100) | 52 920 | 84 000 | 115 920 | – |
| 600 (kołnierz DN100) | 70 560 | 112 000 | 154 560 | – |
| 900 (kołnierz DN150) | 100 800 | 160 000 | 220 800 | – |
| 1200 (kołnierz DN150) | 141 120 | 224 000 | 309 120 | – |
| 1800 (kołnierz DN200) | 181 440 | 288 000 | 397 440 | – |
| 2000 (kołnierz DN200) | 221 760 | 352 000 | 485 760 | – |
Korpus i przyłącze
Korpus: stal nierdzewna 1.4404, na życzenie 1.4301, uszczelnienie z EPDM (na życzenie z FKM lub silikonu), powierzchnia zewnętrzna polerowana do Ra 1,6. Wytrzymuje temperaturę od −20 do +150 °C; rzeczywista granica zależy od uszczelnienia i wkładu.
Do oddzielania oleju w korpusie montuje się wkład koalescencyjny (dokładny filtr wstępny M lub mikrofiltr S), powietrze przepływa przez niego od wewnątrz na zewnątrz, a filtr montuje się głowicą do góry i kloszem w dół.
Filtr jest dostarczany z wkładem, bez spustu kondensatu.
Akcesoria
Spust kondensatu
Do filtrów PF producent oferuje nierdzewny pływakowy spust kondensatu AOK20SS do 20 bar i +65 °C. Wylot kondensatu jest w dnie, gwint G 1/4", w rozmiarach z kołnierzem G 1".
Inne serie
Inne filtry procesowe: Filtry HPF (50 bar), Filtry WFIT (14 bar), Filtry WFIF (14 bar, DN100 10 bar).
Ventilek radzi
Na olej montuj głowicą do góry. Dokładny filtr wstępny M i mikrofiltr S oddzielają olej tylko wtedy, gdy powietrze przepływa przez nie od wewnątrz na zewnątrz, a filtr wisi głowicą do góry i kloszem w dół.
- Do jakiego ciśnienia są filtry PF?
- Do 14 bar, rozmiary z kołnierzem od DN100 do 10 bar. Korpus wytrzymuje od −20 do +150 °C, wkłady mają własną granicę temperatury.
- Z jakiego materiału jest korpus?
- Ze stali nierdzewnej 1.4404, na życzenie z 1.4301. Powierzchnia zewnętrzna jest polerowana do Ra 1,6, uszczelnienie jest z EPDM, na życzenie z FKM lub silikonu.
- Jak dobrać rozmiar?
- Według przepływu przy twoim ciśnieniu. Przepływy podano dla 7 bar; przy innym ciśnieniu pomnóż je przez współczynnik korekcyjny, przy 14 bar wynosi on 1,88.
- Czy spust kondensatu jest częścią filtra?
- Nie. Filtr jest dostarczany z wkładem, spust kondensatu zamawia się osobno. Nadaje się pływakowy spust AOK20SS do 20 bar.
- Jak często wymieniać wkłady?
- Co najmniej raz na 12 miesięcy. Raz w roku sprawdź też korpus, czy nie jest widocznie uszkodzony.
-
